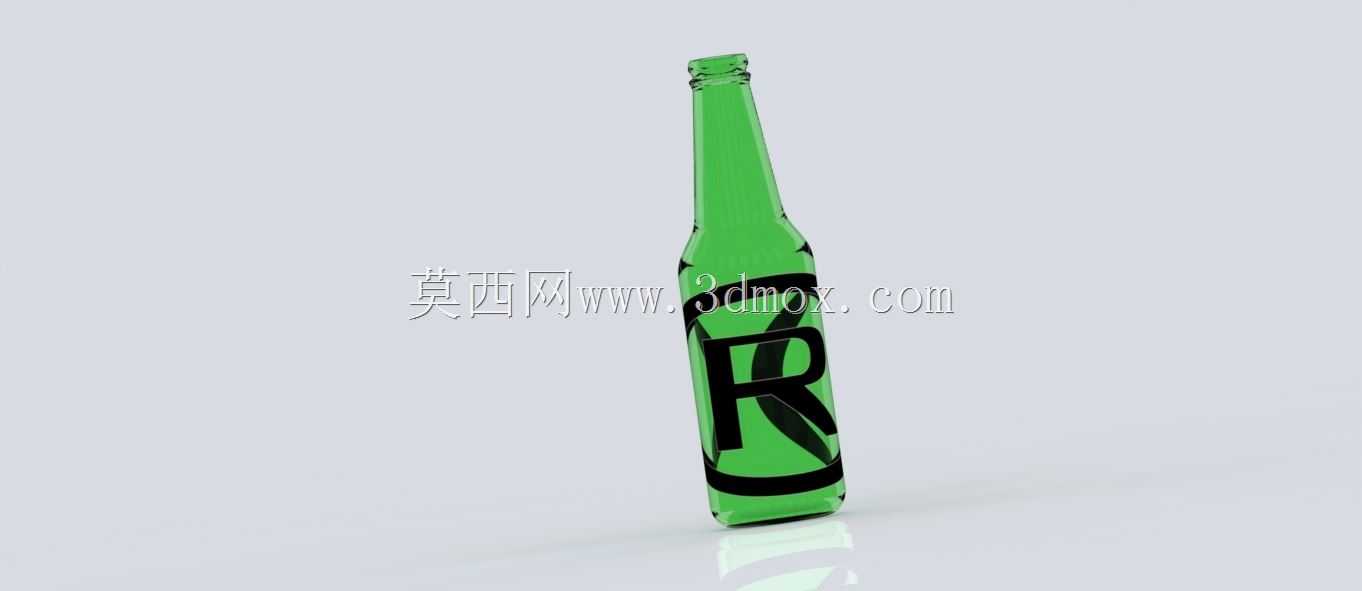

带标识绿色玻璃啤酒瓶外观结构设计

　　日常快消品的包装结构设计中，玻璃饮品瓶的三维建模是包装结构验证环节的重要组成部分，这款带专属标识的绿色玻璃瓶，主要面向瓶装啤酒的灌装生产线适配场景，从结构设计阶段就需要兼顾灌装环节的设备兼容性、终端运输的抗损性能以及消费者握持使用的人体工学特性。建模过程中首先要明确瓶身各段的尺寸边界，瓶口部分采用标准皇冠盖压合结构，外径、螺纹段（实际为压合卡扣段）的尺寸公差需要匹配现有灌装线的压盖机头参数，瓶口内径要适配灌装阀的出料嘴尺寸，避免灌装过程中出现漏液、溅液的问题，瓶口的过渡圆角需要做圆滑处理，减少玻璃生产过程中的应力集中点，降低退火后出现暗裂的概率。瓶肩部分采用缓坡过渡设计，相比直角肩结构，能够在堆码过程中更好地分散上层载荷，

　　同时在灌装后的输送环节，减少瓶身之间碰撞产生的破损率，瓶肩的倾斜角度经过反复调整，既保证瓶内液体倾倒时的流速稳定，不会因为角度过陡导致液体涌出，也不会因为角度过缓造成瓶内残液留存过多。瓶身主体采用等直径圆柱段设计，这部分是贴标区域的核心载体，圆柱度公差需要控制在合理范围内，保证贴标机作业时标签能够平整贴合，不会出现褶皱、翘边的问题，瓶身表面的专属标识采用凹陷式结构设计，建模时需要注意标识边缘的脱模斜度，适配玻璃模具的开模方向，避免生产过程中出现脱模卡滞、标识边缘缺料的问题，标识的深度控制在不削弱瓶身结构强度的范围内，同时保证印刷或者烤花工序中标识的辨识度。瓶身下半部分的收腰结构，一方面是优化消费者握持的手感，

　　单手握持时手指能够自然贴合收腰位置，减少滑脱的概率，另一方面收腰结构能够提升瓶身的径向抗冲击性能，在运输过程中遇到侧向挤压时，收腰处的微形变能够吸收部分冲击能量，避免瓶身直接碎裂。瓶底部分采用内凹式防滑底设计，底部的防滑纹深度和排布密度需要匹配输送线的防滑输送带参数，保证灌装过程中瓶身不会在输送带上出现打滑移位的问题，瓶底的内凹结构能够提升瓶身的垂直载荷承受能力，堆码时上层瓶的重量能够通过瓶底的支撑环均匀传递到下层瓶的瓶肩位置，避免出现塌垛的问题。建模过程中需要严格控制瓶身各段的壁厚，玻璃料坯吹制成型时，壁厚均匀性直接影响瓶子的抗热震性能，也就是洗瓶、灌装高温杀菌环节的抗裂能力，瓶口、瓶肩、

　　瓶底这些应力集中区域的壁厚要略厚于瓶身主体段，同时要做壁厚的均匀过渡，避免出现壁厚突变导致的应力集中。整个模型的曲面构建采用G2连续过渡，保证瓶身表面没有明显的棱线、凹凸，还原玻璃材质的光滑质感，同时结构尺寸完全适配现有啤酒灌装、压盖、贴标、装箱的全流程设备参数，不需要对现有生产线进行改造即可直接投入生产验证，在终端使用场景中，瓶身的尺寸适配常规的啤酒杯架、冰箱门搁架尺寸，满足消费者的日常存放需求，瓶身的绿色玻璃材质能够过滤部分紫外线，减少瓶内啤酒受光照氧化的概率，延长产品的货架期。
