集成电机式离心鼓风机结构设计方案

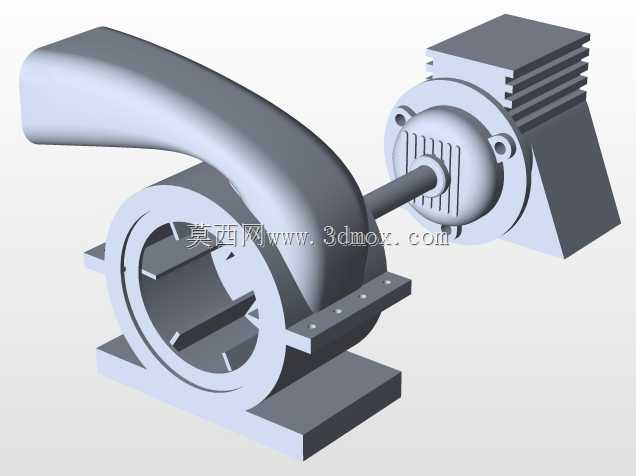

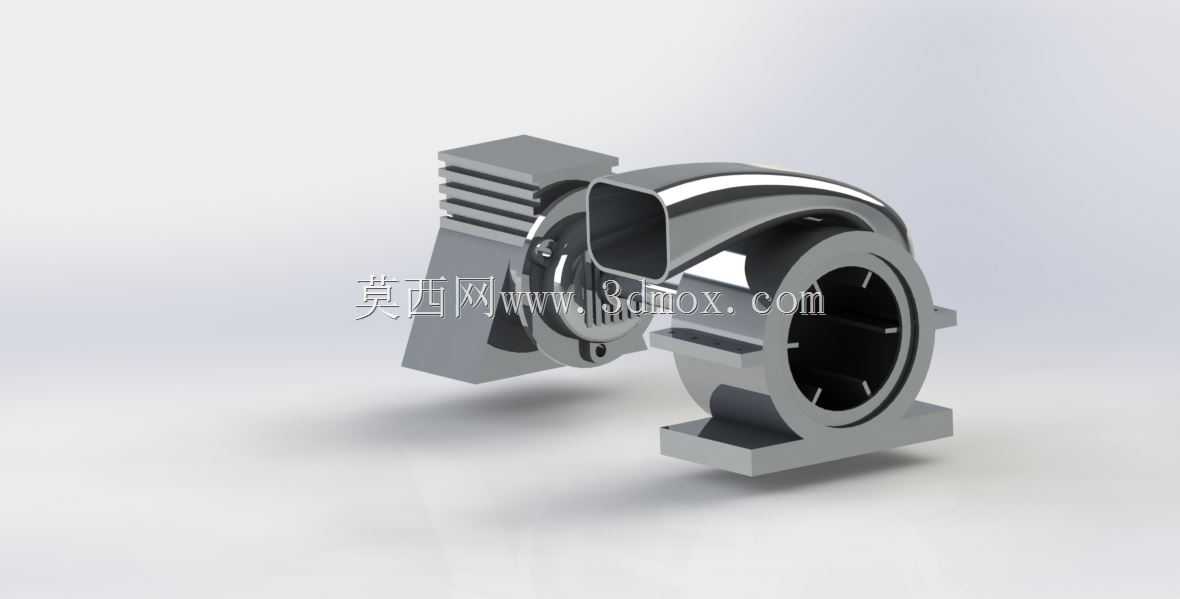

　　这款集成电机的离心式鼓风组件，在结构设计阶段就充分考虑了工业场景下的安装适配性与运行稳定性，区别于传统分体式风机加电机的组合结构，该总成将驱动电机的定子、转子结构与风机蜗壳、叶轮腔体做了一体化整合，大幅缩减了设备整体的轴向安装尺寸，在紧凑安装空间的设备配套场景中具备明显的适配优势。从实际应用场景来看，这类鼓风总成可覆盖小功率工业设备的风冷散热、小型除尘系统的负压引风、轻工生产线的物料气力输送、燃烧设备的助燃送风等多个工况，在配套小型自动化生产设备、电子设备散热机柜、小型环保处理装置时，无需额外设计电机安装支座与联轴器传动结构，能有效降低整机设计阶段的结构复杂度，减少装配环节的对中调试工作量。

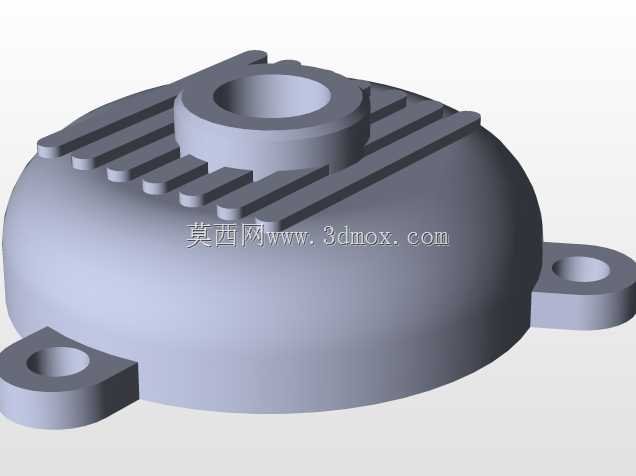

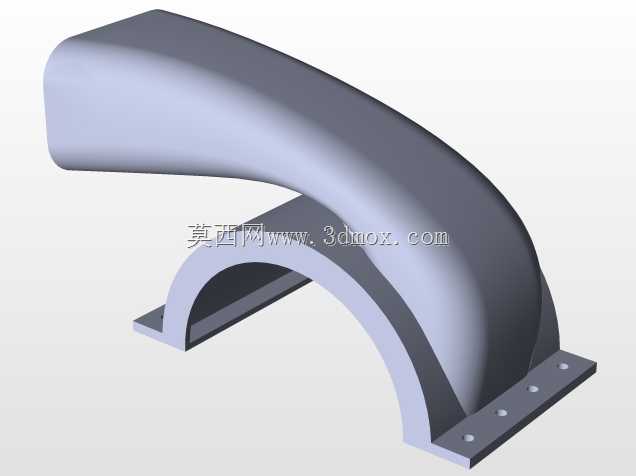

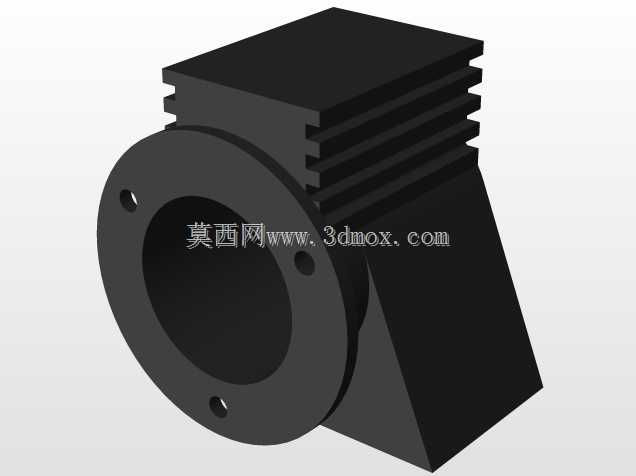

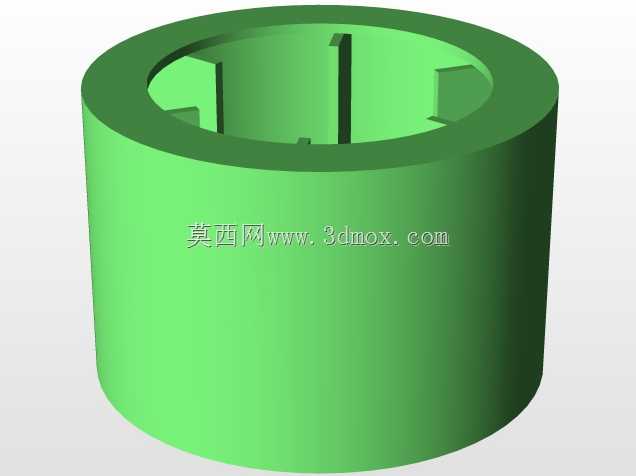

　　在功能特性层面，该总成采用后向式离心叶轮结构设计，叶轮与电机输出轴采用直连传动，省去了皮带传动、齿轮传动等中间传动环节，既降低了传动过程中的能量损耗，也减少了易损传动部件的维护需求；蜗壳流道采用渐开线变截面设计，从叶轮出口到出风口的流道截面平滑过渡，能有效降低气流在蜗壳内部的涡流损失，提升风机运行时的气动效率，同时降低气流脉动带来的运行振动与气动噪声。集成式的电机壳体外侧设计有平行排布的散热筋结构，在风机运行过程中，部分从叶轮侧泄漏的气流会顺着散热筋表面流过，带走电机运行产生的热量，无需额外为电机配置独立散热风扇，进一步简化了整体结构。

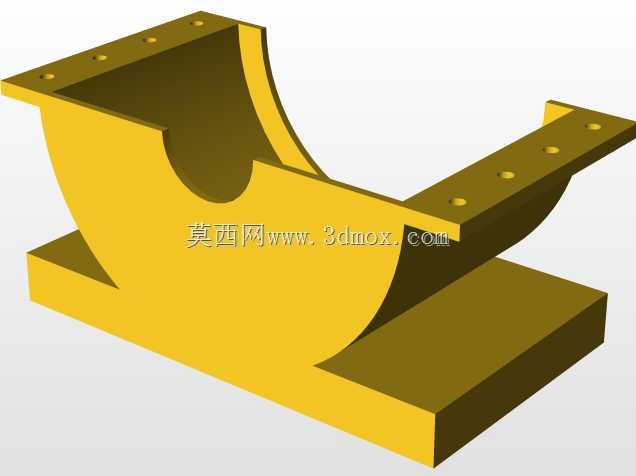

　　从设计思路的落地细节来看，该总成的安装基准面设置在底部的一体化安装支座上，支座上预留的安装孔位采用对称式布局，可适配水平安装、侧装等多种安装姿态，设计阶段对安装孔的位置度公差做了严格约束，能保证批量生产时的安装互换性；出风口采用方形法兰接口，接口端面设计有密封槽结构，配套安装风管时可嵌入密封胶条，避免送风过程中的泄漏损失，接口的连接孔位尺寸符合常规工业通风管道的配套标准，无需额外制作转换接头即可完成管路对接。电机的接线盒设置在蜗壳侧上方的非迎风面位置，既避免了出风口气流直吹接线部位带来的密封老化问题，也方便现场布线时的线缆接入操作，接线盒的防护等级可满足常规工业车间的使用环境要求，能阻挡粉尘与飞溅水滴进入接线腔体。

　　关于外形尺寸与安装边界，该总成的整体轮廓在设计时做了最大包络尺寸的约束，蜗壳的最大回转半径、电机部分的轴向伸出长度、底部支座的安装孔间距都做了标准化的尺寸匹配，在做设备配套设计时，只需预留出对应包络尺寸的安装空间，同时保证出风口对接的管路无额外应力作用在法兰面上即可；安装支座的底面设计有定位凸台，可与设备安装板上的定位凹槽配合，装配时能快速完成定位，无需反复调整设备的同轴度。叶轮与蜗壳内壁之间的间隙设计控制在合理范围内，既避免了运行过程中叶轮与蜗壳发生刮擦，也尽可能减少了间隙处的气流回流损失，提升风机的容积效率。轴承部位采用内置式的润滑结构设计，在正常使用周期内无需频繁加注润滑脂，降低了设备的日常维护频次，适配长时间连续运行的工业工况需求。在结构强度校核阶段，对蜗壳的壁厚、安装支座的承重能力、叶轮的高速旋转强度都做了对应的仿真验证，能保证在额定转速运行时，各结构部件的变形量都在允许范围内，不会出现结构共振、部件开裂等失效问题。
