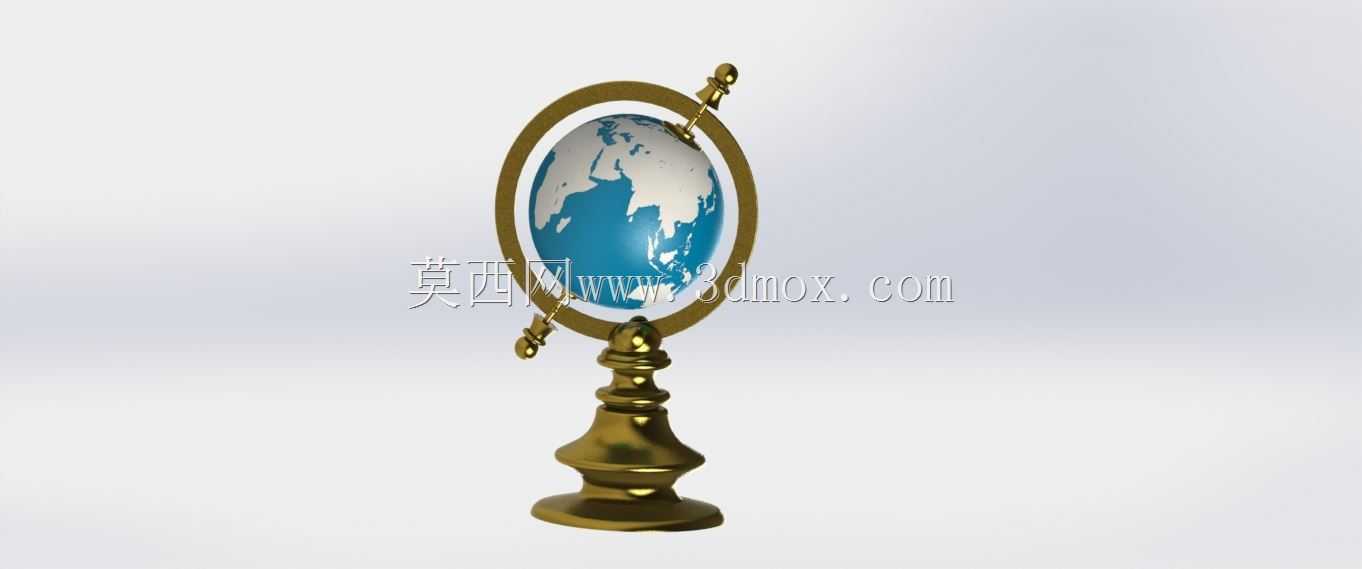

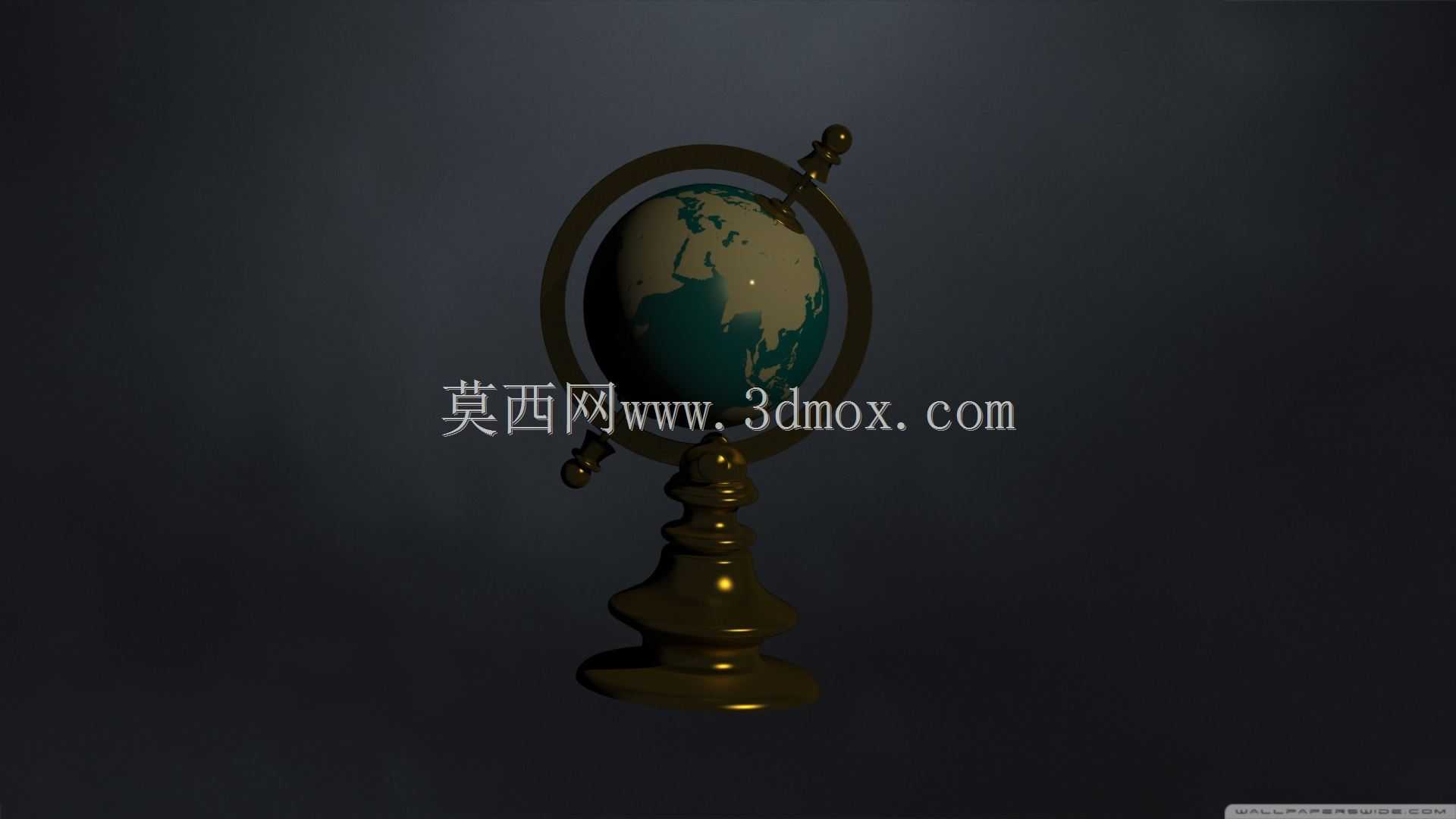

复古台式地球仪教学展示摆件结构设计

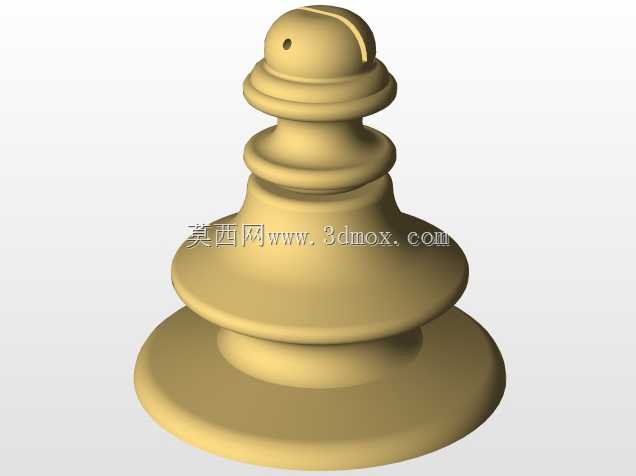

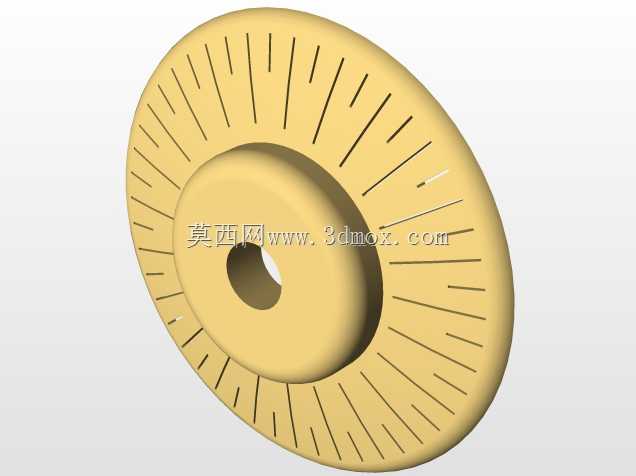

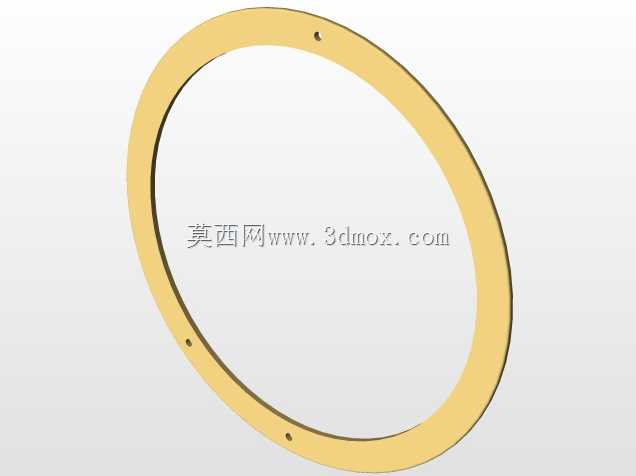

　　这款台式地球仪的结构设计，首先围绕日常教学演示与桌面陈设的双重使用场景展开，在做整体结构排布时，最先敲定的是旋转副的阻尼参数——毕竟不管是地理教学时转动球面指认区位，还是办公场景下随手拨转作为解压陈设，过松的转动会导致球面停位不准，过紧则会让单次转动操作费力，因此在支架与球面的连接轴位置，设计了带阻尼衬套的转动结构，不需要额外设置锁止机构，就能实现转动后任意角度停位，满足不同场景下的使用需求。从实际安装边界来看，整体底座的占地直径控制在120mm范围内，球面直径设定为200mm，整体总高度控制在320mm，这个尺寸区间既不会因为体积过大占用过多桌面操作空间，也不会因为尺寸过小导致球面的地理标识辨识度不足，放在常规600mm进深的办公桌上，距离使用者400mm的常规视距下，能够清晰识别球面的主要区域划分，同时不会遮挡显示器等桌面常用设备。底座部分采用了阶梯式的配重结构设计，最下层的底座圆盘内嵌了配重块，整体重心落在底座中心垂直轴线上，即使球面转动到最大偏心位置，也就是球面最外侧探出支架边缘时，整体结构的抗倾覆系数也能达到1.8以上，完全满足日常使用时不小心剐蹭不会倾倒的稳定性要求，底座底部预留了三个均匀分布的脚垫安装位，可以粘贴防滑橡胶垫，既能够避免底座划伤桌面漆面，也能进一步提升放置时的摩擦力，在光滑的玻璃或者烤漆桌面上也不会出现滑移问题。支架部分采用了经典的弧形半包围结构，两侧的支架臂从底座向上延伸，

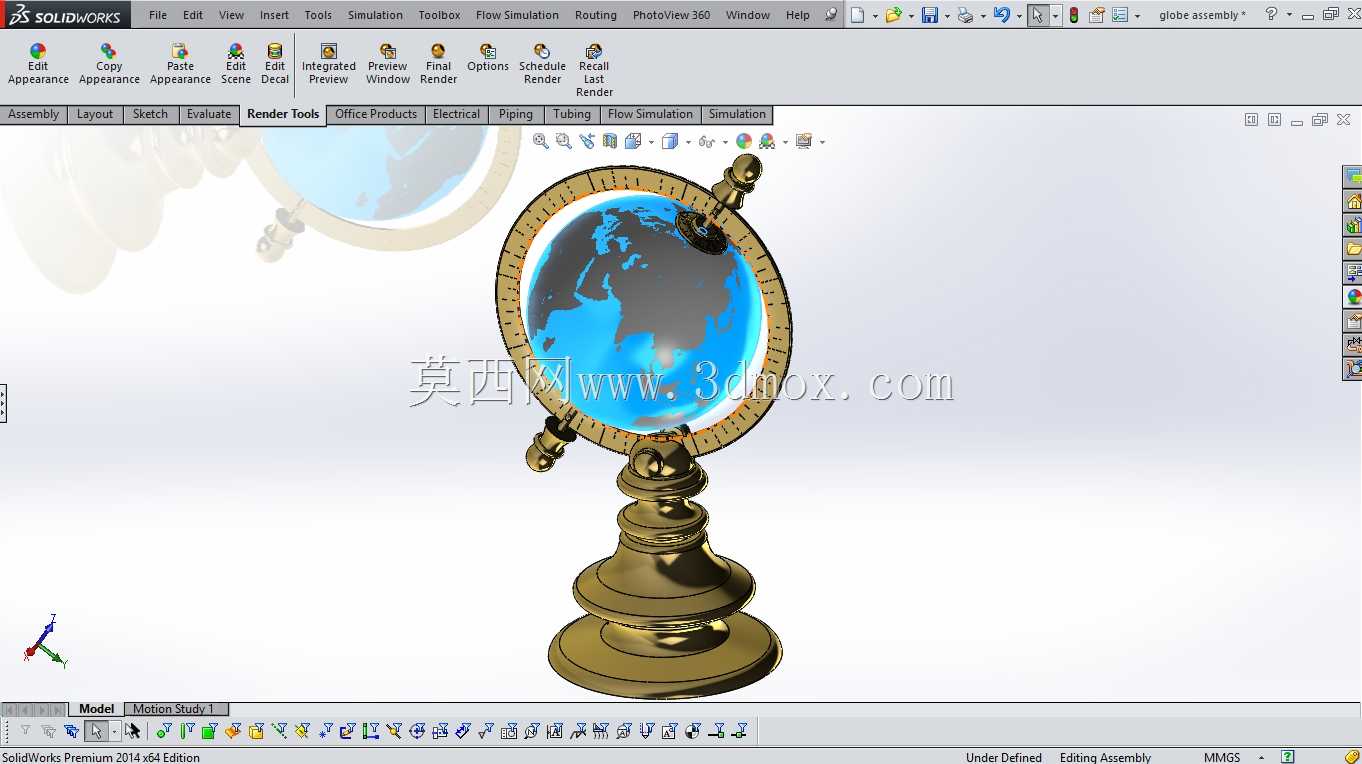

　　顶端通过连接轴固定球面的南北极位置，支架臂的截面做了圆弧过渡处理，没有尖锐的棱角，避免日常使用时磕碰划伤，支架与底座的连接位置做了嵌入式的定位结构，装配时不需要额外做角度校准，就能保证两侧支架臂的同轴度误差控制在0.1mm以内，避免因为轴孔不同心导致的转动卡滞问题。球面部分的结构做了分层设计，内层是硬质的支撑壳体，保证球面的圆度误差不超过0.2mm，避免转动时出现跳动晃动感，外层的标识层贴合在内层壳体上，拼接缝的位置做了错位处理，不会出现在主要展示区域的正面，保证展示时的视觉完整性。在做整体结构的建模过程中，特意对所有活动部件做了运动干涉检查，当球面绕连接轴做360度旋转时，球面与支架臂、底座之间的最小间隙保持在3mm以上，

　　不会出现转动过程中剐蹭支架或者底座的问题，同时支架臂的厚度做了优化，在保证结构强度的前提下尽可能做窄，减少支架对球面展示区域的遮挡，让使用者在任意常规视角下都能获得足够大的球面可视面积。考虑到不同使用场景的需求，连接轴的结构做了快拆设计，只需要拆下顶端的轴端盖帽，就可以将球面从支架上取下，方便后续更换不同标识内容的球面，或者对球面表面做清洁维护，不需要拆解整个底座与支架的连接结构，日常维护的操作门槛很低。底座的上表面做了微弧的过渡处理，不会积存灰尘，日常清洁时只需要用软布擦拭即可，没有容易积灰的死角结构，所有零部件的棱边都做了R0.5的圆角处理，既提升了整体的视觉质感，也避免了加工过程中出现锐边毛刺，降低后续表面处理的工序难度。

　　从结构强度的角度验证，支架部分采用常规的锌合金材质压铸成型时，壁厚控制在2.5mm，就能够承受球面的整体重量，长期使用不会出现支架臂变形下垂的问题，底座的配重块采用铸铁材质，外层包裹ABS装饰壳，既能够保证足够的配重重量，也能实现复古金属质感的外观效果，不需要做额外的表面喷涂就能达到陈设摆件的视觉要求。在实际的教学场景中，这款地球仪的转动阻尼能够支撑教鞭点压球面时不会发生自行转动，老师在授课过程中用教鞭指向球面某一位置时，球面不会因为点压的力度出现偏移，不需要额外用手扶住球面，提升授课操作的便捷性；而在办公陈设场景下，适中的阻尼能够让单次拨转后球面持续转动数圈再缓慢停下，满足日常解压操作的手感需求，不会出现一拨就飞快转很久停不下来，或者拨一下只动很小角度的问题。整体结构没有复杂的传动机构，所有零部件都采用常规的加工工艺即可实现，不需要定制特殊的加工设备，量产时的装配工序也很简单，只需要按照底座-支架-阻尼衬套-球面-轴端盖帽的顺序依次装配即可，单台产品的装配耗时能够控制在2分钟以内，具备很好的量产可行性。
