迷你挂饰款手机麦克风三维结构设计

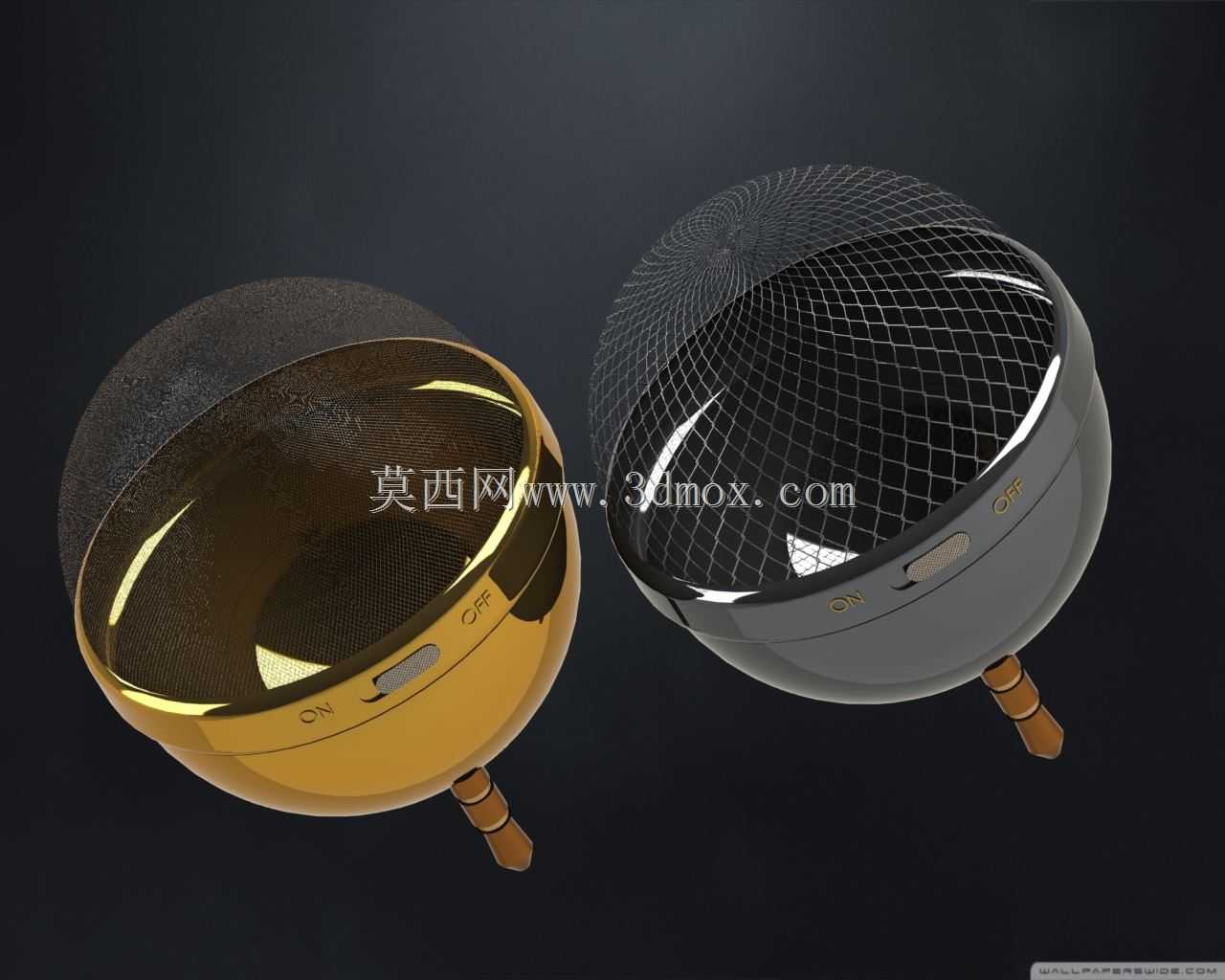

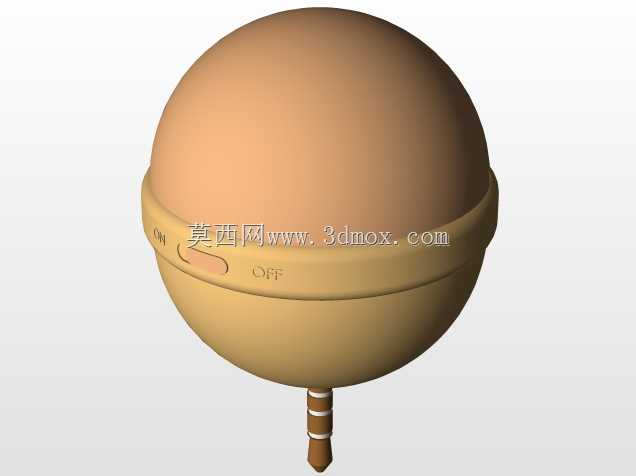

　　这款迷你手机话筒的结构设计，核心围绕便携随身使用场景展开，区别于传统桌面大振膜麦克风的大尺寸结构，整体做了微型化适配，可直接搭配手机完成移动拾音作业，同时兼顾挂饰属性，可通过尾部挂环挂载在钥匙串、手机挂绳上，满足日常随身收纳、随取随用的使用需求。从功能实现逻辑来看，产品核心承担声电转换作用，头部的网罩结构采用双层金属网设计，外层为大孔径编织网，可阻挡日常使用中的毛发、大颗粒灰尘进入内部拾音腔体，内层为细目防尘网，可在不影响声波传导的前提下，隔绝呼吸气流直冲击拾音振膜产生的喷麦杂音，网罩与主体腔体采用旋扣式连接结构，无需额外紧固件即可完成装配，后续维护清理网罩积尘时可直接徒手拆卸，无需借助专用工具。主体腔体部分做了两段式变径设计，

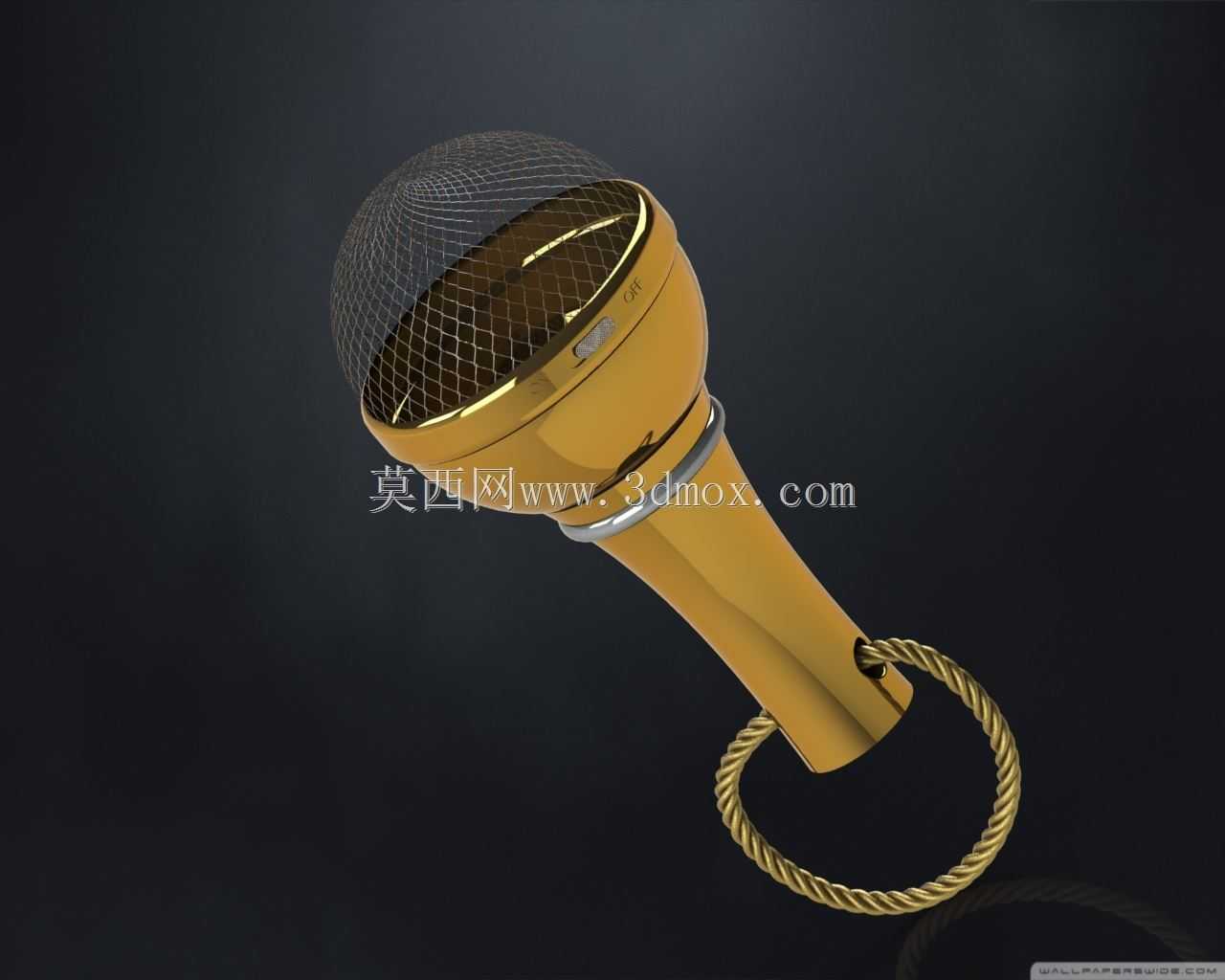

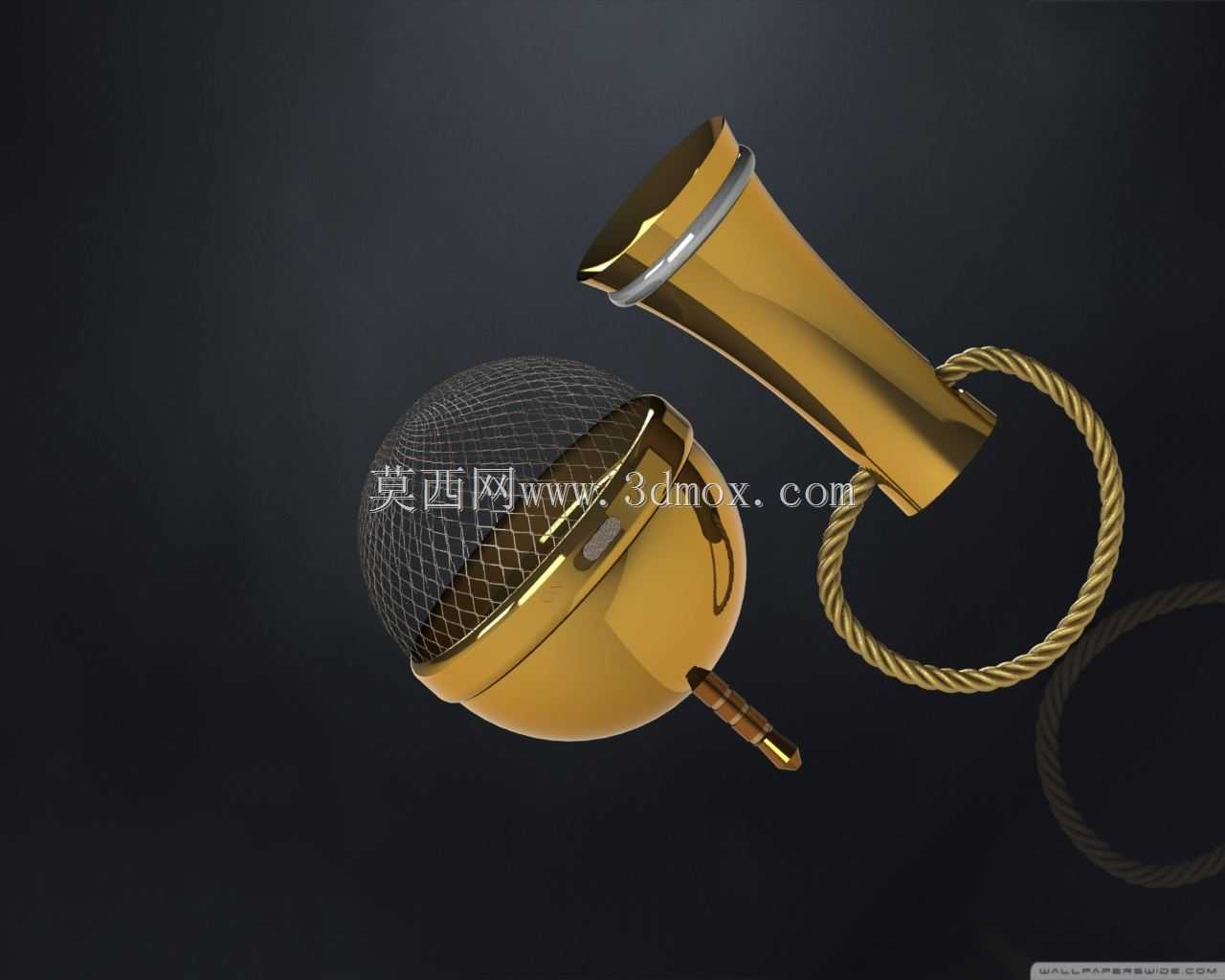

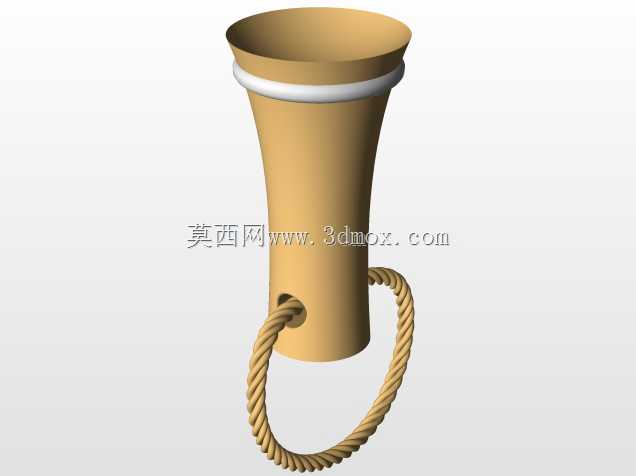

　　靠近网罩的上半段为圆弧过渡的扩音腔结构，内壁做光滑圆弧处理，可减少声波在腔体内的不规则反射，降低驻波干扰对拾音音质的影响；下半段为收窄的手持握持段，表面做微弧面贴合处理，直径控制在12mm左右，单指即可捏持操作，符合迷你产品的握持人机尺寸要求。尾部的挂环结构采用分体式装配设计，挂环与腔体尾部的连接柱做间隙配合，挂环可绕连接柱360度自由旋转，挂载后不会因为晃动产生结构卡滞，连接柱根部做了R0.8的圆角过渡，避免应力集中导致的连接柱断裂问题，挂环本身采用扭绳式金属结构，线径1.2mm，可承受5kg以上的静态拉力，满足日常挂载的强度需求。从安装边界来看，产品整体长度控制在38mm，头部最大直径18mm，

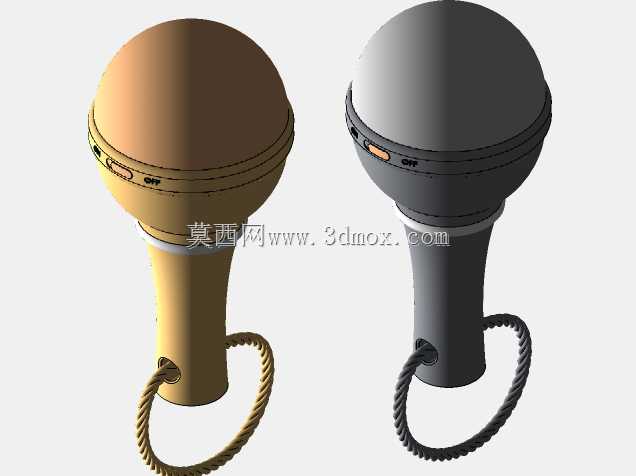

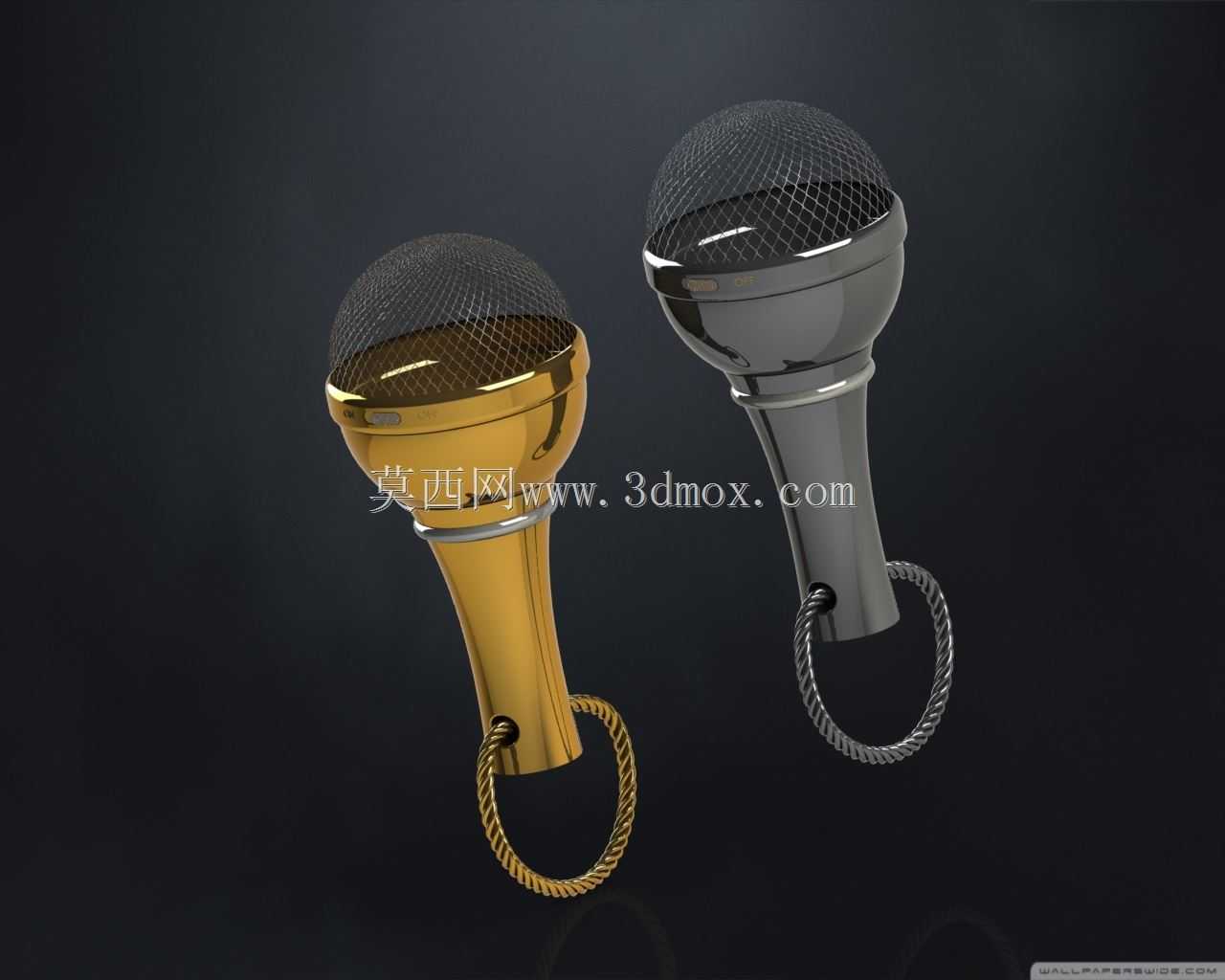

　　尾部挂环展开后整体最大外轮廓尺寸不超过45mm，收纳时不会占用过多空间，腔体内部预留了直径8mm、深度15mm的拾音元件安装仓，可兼容常规的6mm直径驻极体拾音咪头，仓体侧壁预留了0.5mm的走线槽，可布置咪头连接导线，导线从腔体内部延伸至尾部的音频插头位置，整体走线完全隐藏在腔体内部，无外漏线材，避免日常使用中线材被勾扯导致的断裂问题。两款不同表面处理的结构版本，腔体壁厚均控制在1mm，在保证结构强度的前提下尽可能压缩整体重量，单款成品重量控制在8g以内，挂载在手机上不会产生明显的坠重感。腔体的合模线设置在两段式结构的拼接位置，后续做表面抛光处理时可直接将合模线痕迹完全去除，保证外观面的完整性，

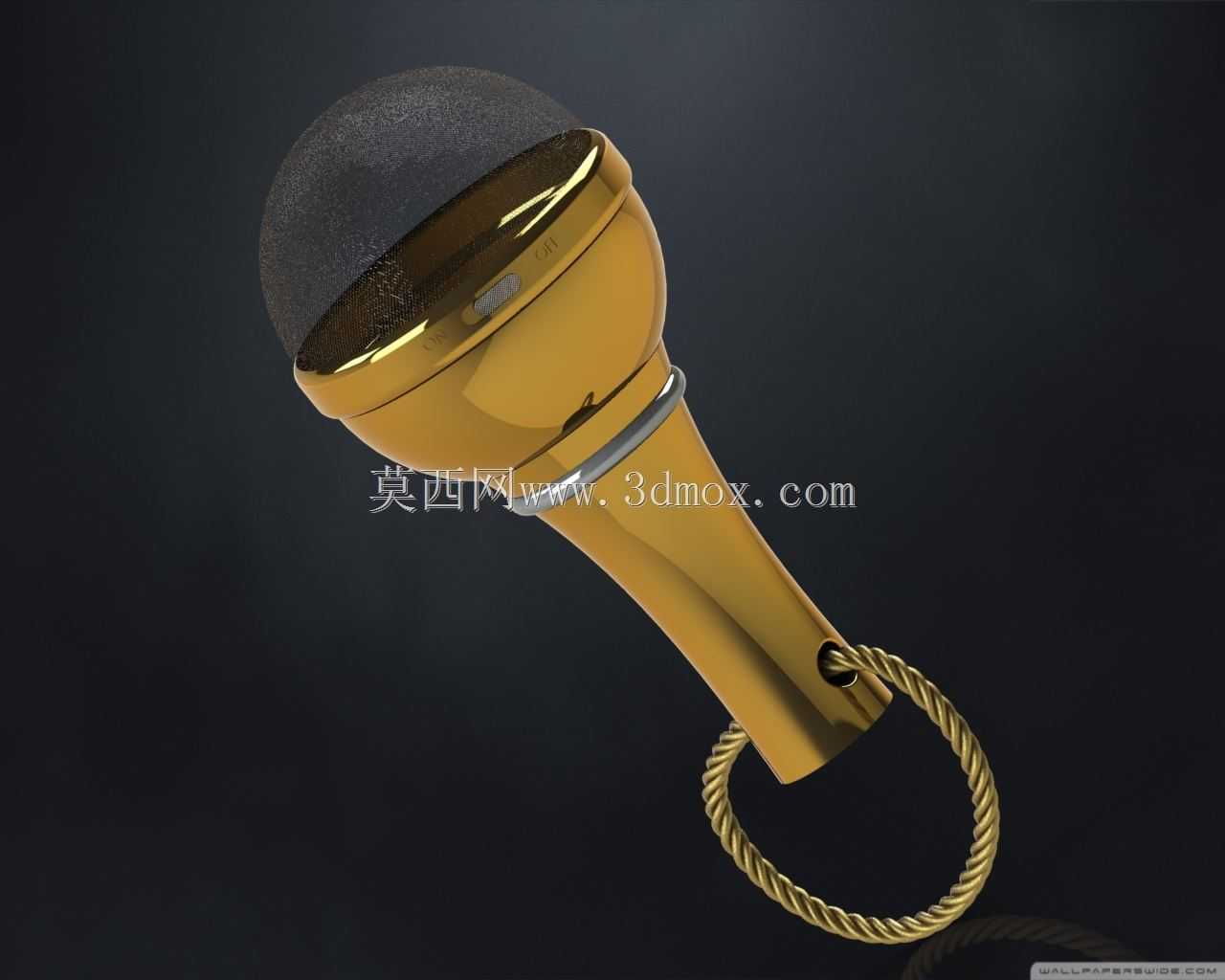

　　金属镀层版本的腔体表面做了抛光后电镀处理，分别做金色、枪灰色两种镀层效果，满足不同用户的外观偏好，镀层厚度控制在8μm，可通过常规的48小时盐雾测试，满足日常使用的防氧化、防汗液腐蚀要求。在实际使用场景中，这类迷你手机话筒可适配手机K歌、户外随身语音录制、直播随身拾音等多种场景，相比手机自带的内置麦克风，独立的拾音腔体结构可有效降低手机本身的电路电流杂音干扰，拾音指向性做了心形指向调整，主要拾取正前方的人声信号，对侧面、背面的环境杂音有一定的抑制作用，适合在非专业录音环境下的移动拾音使用。结构设计过程中，针对网罩的透声率做了匹配验证，网罩的开孔率控制在72%，既保证足够的结构强度，不会因为轻微挤压就出现网面凹陷变形，又不会因为开孔率过低导致声波传导受阻，出现高频信号衰减的问题。腔体内部的拾音咪头安装位置做了减震胶圈的预留槽位，胶圈厚度1mm，可将咪头与硬质腔体做软连接，避免手持时的摩擦震动通过腔体传递到咪头产生触碰杂音，提升拾音的纯净度。
