弧形握持式设备操控摇轮结构设计

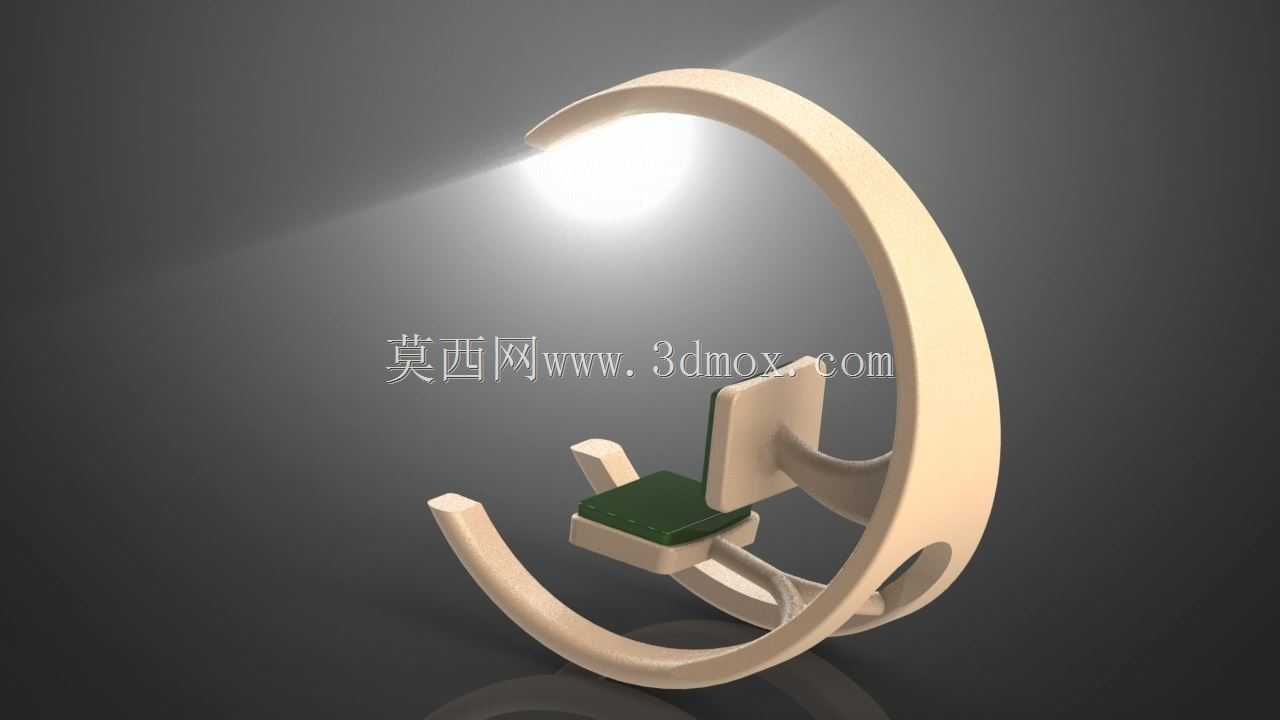

　　这类弧形结构的摇轮，常应用在需要手动微调进给、行程调节的设备工位上，比如小型试验台的位移调节、轻工设备的张紧度调整、检测工装的位置校准场景，相比传统圆盘式手轮，它的开放式弧形结构在狭窄安装空间里更具操作优势，不会因为周边有管线、凸台结构就出现转动卡滞、操作空间不足的问题。从结构设计逻辑来看，主体弧形握柄采用大曲率圆弧过渡，握持段的截面做了贴合指腹的弧面处理，操作时不需要整圈抓握，单指勾住弧段就能完成小角度的往复调节，长时间操作也不会出现硌手的问题，握柄的壁厚做了等厚设计，在保证结构刚性的前提下尽可能降低自身重量，避免摇轮自重带动调节轴出现自行偏移的情况。摇轮的安装基座部分做了沉孔式安装位，和调节轴的连接采用方孔配合加顶丝锁紧的结构，

　　安装时可以直接套在对应规格的轴端，拧紧侧面顶丝就能完成固定，不需要额外加工复杂的连接法兰，安装边界上，摇轮的最大回转半径控制在120mm范围内，安装基座的轴向突出尺寸不超过35mm，在设备面板上预留直径130mm的操作空间就能完成装配，不会和周边的按钮、指示灯、管线接头产生运动干涉。基座和弧形握柄的连接段做了变径加强筋处理，在摇轮承受较大扳动力的时候，连接位置不会出现应力集中断裂的问题，筋位的走向顺着操作施力的方向布置，能把握持端的受力均匀传递到安装基座上，避免局部应力过大导致的结构变形。握柄末端做了圆弧收头处理，没有尖锐的棱角，操作人员快速调节的时候不会被剐蹭受伤，基座上的操作接触块做了平面限位设计，当需要大扭矩锁紧的时候，

　　手掌可以按压在接触块上施加轴向力，配合转动完成锁紧操作，不会因为接触面打滑出现施力不足的问题。从实际使用场景出发，这类摇轮不需要整圈转动，大部分工况下只需要在30度到120度的转动范围内往复操作，弧形的开放式结构刚好覆盖了这个常用操作区间，相比全圆盘手轮节省了近60%的安装空间，在紧凑型设备、桌面型试验装置、便携式检测设备上的适配性更强。设计过程中特意规避了传统手轮的整圈辐条结构，去掉了多余的结构部分，既降低了零件的材料消耗，也减少了转动过程中的风阻和剐蹭风险，握柄的表面做了细微的防滑纹理处理，手上沾有少量切削液、润滑油的时候也能稳定握持，不会出现打滑脱手的情况。安装基座的底面做了贴合安装面的止口设计，

　　装配时止口卡入设备面板的对应凹槽内，能承受更大的径向扳动力，不会因为长期使用出现安装孔松动、摇轮偏摆的问题，连接方孔的公差按照H7级精度加工，和调节轴的配合间隙控制在0.02mm以内，转动的时候没有明显的旷量，微调操作时的精度可以控制在0.1mm的进给量级，满足大部分手动调节工位的精度要求。在结构强度校核上，握柄位置施加150N的径向扳动力时，最大变形量不超过0.2mm，不会因为正常操作出现永久变形，连接位置的应力值远低于常用工程塑料或者压铸铝合金的许用应力，长期循环使用也不会出现疲劳断裂的问题。这类摇轮的适配场景还覆盖了医疗设备的体位调节、办公设备的角度调整、小型输送线的张紧调节等领域，不同场景下只需要调整安装方孔的尺寸、握柄的表面处理工艺就能完成适配，不需要改动整体的弧形结构方案，设计复用性很强。
