可调式夹持夹点钳结构设计

　　这款夹点钳的结构设计，核心围绕小尺寸工件的精准夹持需求展开，在机加工小件装夹、电子元器件引脚整形、精密装配对位、五金件修配等场景中，这类工具的使用频率远高于普通平口钳。从实际作业的反馈来看，普通钳具在夹持直径3mm以下的圆柱件、厚度1mm以内的薄片件时，很容易出现夹痕过深、工件滑脱、夹持对位偏移的问题，这款夹点钳的钳口做了窄边平口设计，钳口咬合面的平面度控制在0.02mm以内，闭合时两钳口的贴合间隙不超过0.01mm，能保证薄件、小件夹持时受力均匀，不会出现局部应力集中导致的工件变形。

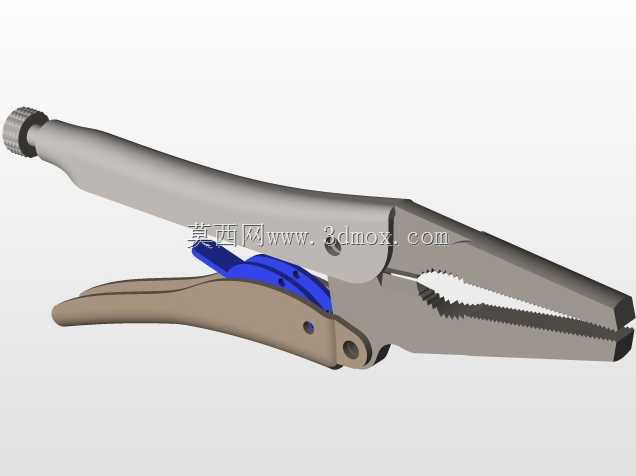

　　钳身的杠杆传动比经过反复调校，握持端施加10N的握力时，钳口位置能输出最大120N的夹紧力，既可以满足硬质金属小件的夹持固定需求，也不会因为夹紧力过大压伤铜、铝等软质材质的工件。钳尾的调节螺钉用来控制钳口的最小闭合开度，作业前可以根据待夹持工件的厚度提前预调开度，避免握力过大导致钳口过度闭合夹伤工件，这个调节结构的螺纹采用细牙螺纹，螺距0.5mm，每旋转一圈调节螺钉，钳口最小开度变化0.1mm，能实现开度的精细调节，适配不同尺寸规格的小件夹持需求。

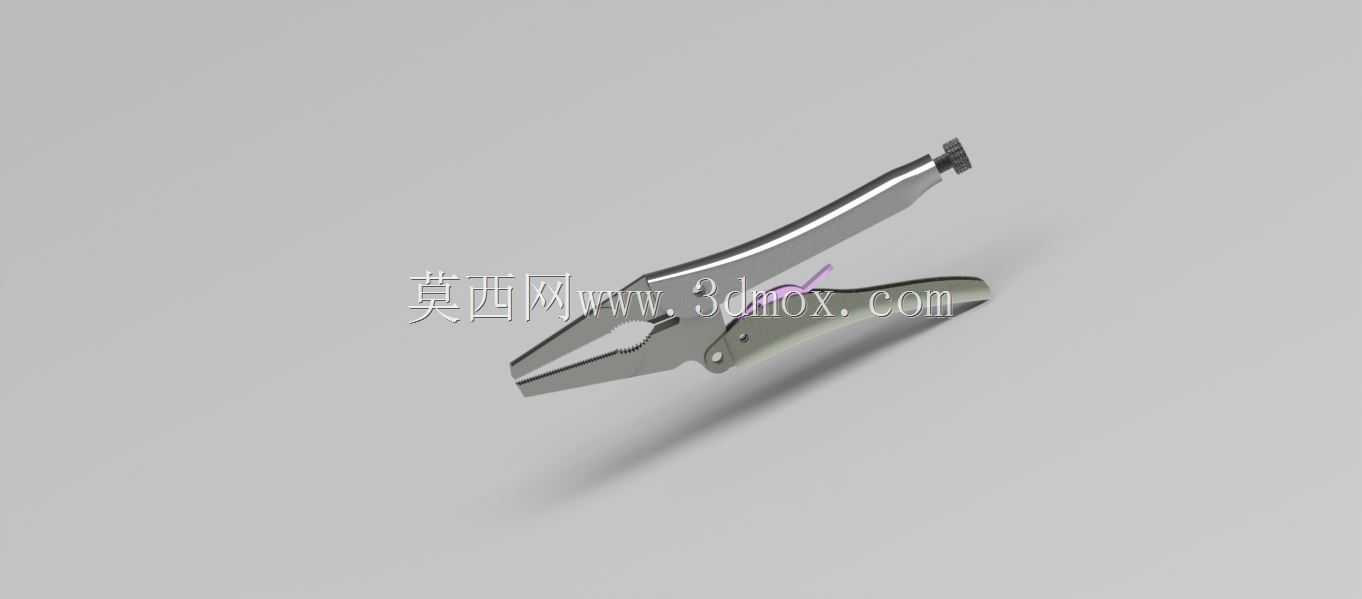

　　从外形尺寸来看，这款夹点钳的整体闭合长度为175mm，钳头部分长度为45mm，最大开口开度为28mm，握持部分的手柄做了圆弧过渡处理，表面的金属抛光处理不仅能提升握持的顺滑度，也能避免作业时毛刺划伤操作人员，手柄的开合角度范围为15°到35°，符合成年人手部握持的人机工程学角度，长时间握持作业也不会出现明显的手部酸胀感。钳身的铰接轴采用过盈配合加铆接固定，铰接位置的径向间隙控制在0.005mm以内，钳身开合时没有明显的晃动量，能保证夹持对位的精度，不会因为铰接间隙导致夹持位置偏移。

　　在实际装配场景中，这类夹点钳常用来夹持小螺丝、垫片、引脚等细小零件，伸入设备内部狭窄空间完成装配作业，窄长的钳头设计能避开周边的结构干涉，深入到普通钳具无法到达的位置完成夹持操作。钳口的边缘做了0.1mm的圆角倒钝处理，不会在夹持工件表面留下明显的夹痕，对于外观面有要求的装饰件、电镀件夹持也能适用。钳身的材质选用高碳钢整体锻造，经过淬火处理后钳身硬度达到HRC45-50，既有足够的刚性保证夹持时不会出现钳身变形，也有合适的韧性避免钳头受力崩裂，正常使用工况下的使用寿命能达到普通铸铁钳具的三倍以上。

　　设计过程中，我们特意对钳身的重心做了配平，整钳的重心落在铰接轴前方10mm的位置，握持时手部不需要额外施加力矩来平衡钳身重量，单手握持操作时的操控性更好，能完成更精细的对位夹持动作。钳尾的调节螺钉尾部做了滚花处理，不需要借助工具就能直接用手旋转调节开度，作业过程中可以根据不同工件的夹持需求快速调整，不需要中断作业找辅助工具，能有效提升小件装配、修配作业的效率。和普通的大力钳不同，这款夹点钳没有设置锁止机构，更适合需要频繁调整夹持位置、快速取放工件的作业场景，松开握力就能直接打开钳口取下工件，操作流程更简洁，适配流水线小件装配、维修现场小件拆装这类快节奏的作业需求。
