菱形法兰式安装嘴吸口25结构件

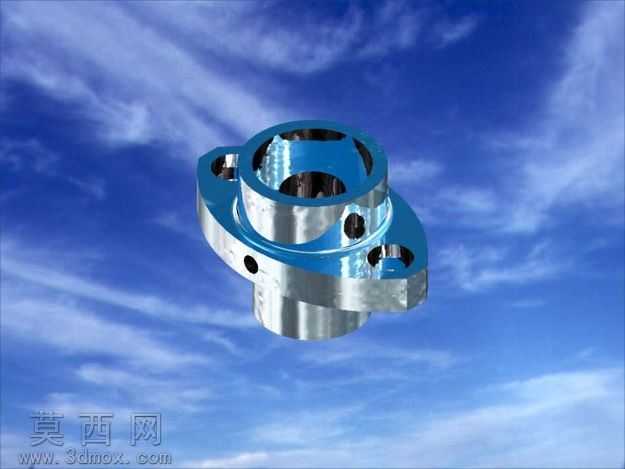

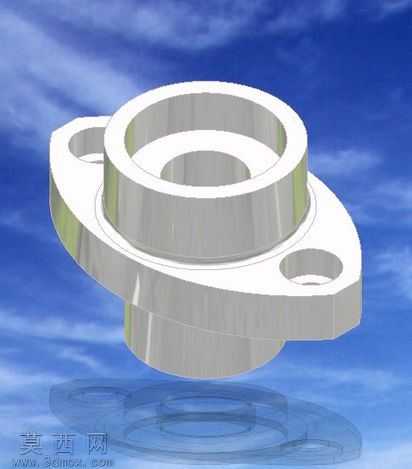

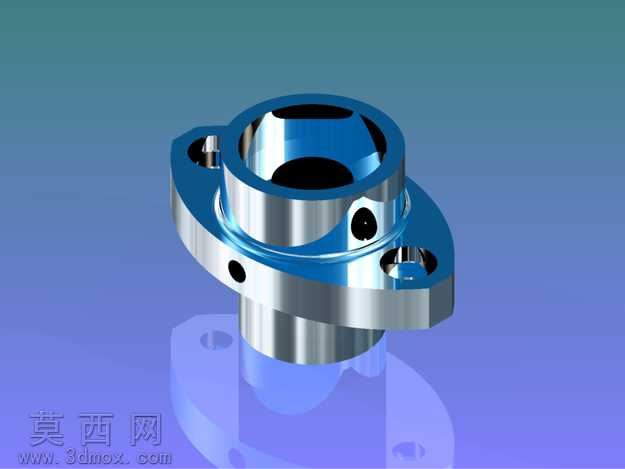

本作品为菱形法兰式安装的嘴吸口25结构件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各安装尺寸、配合尺寸的精度，以满足实际装配使用需求。建模初始阶段先梳理零件的功能逻辑：该零件作为流体通路的终端吸口连接件，需要兼顾管路对接、设备固定安装、密封配合三类核心功能，因此建模时先绘制中心流体通路的回转截面，通过旋转特征生成主体的中空筒状基础结构，中心通孔直径匹配25规格的通径要求，内壁做光滑过渡处理避免流体输送过程中产生紊流或积料问题。在主体结构基础上，延伸设计菱形法兰安装翼，法兰翼与主体筒身采用圆角过渡连接，避免应力集中问题，法兰翼上对称布置两个安装沉孔，沉孔尺寸适配对应规格的紧固件，安装时可将紧固件头部完全埋入沉孔内，保证安装面平整无凸起，不会与对接设备产生干涉。零件下端设计有外伸的对接短管，短管外径做公差适配设计，可直接与对应规格的软管或硬管完成插接配合，短管根部与主体筒身的衔接处做圆弧过渡，既提升结构强度，也避免流体在转角处产生滞留。建模完成后对零件做渲染处理，赋予零件哑光青绿色工程塑料材质，模拟实际采用玻纤增强尼龙注塑成型的外观质感，材质参数调整为低反光、微磨砂的表面效果，清晰呈现各结构的轮廓边界与倒角细节。结构设计上充分考虑零件的加工工艺性，所有棱边均做了0.5-1mm的倒角处理，既去除加工毛刺提升装配安全性，也能在注塑成型时改善熔体流动状态，减少缺料、应力开裂等成型缺陷。整体模型的各特征参数均可编辑调整，可根据实际使用场景修改通径尺寸、安装孔距、法兰外形等参数，适配不同的安装环境与流体输送需求，模型结构完整无碎面、无多余特征，可直接用于工程出图、装配模拟、3D打印样件验证或数控加工编程使用。
