直齿锥齿轮小齿轮传动件三维设计

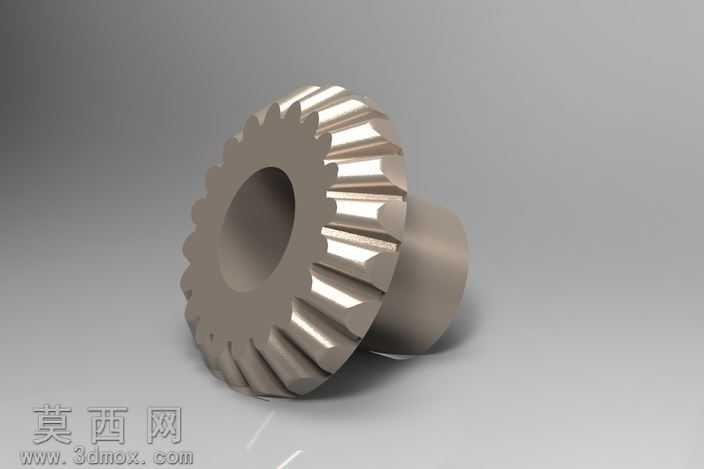

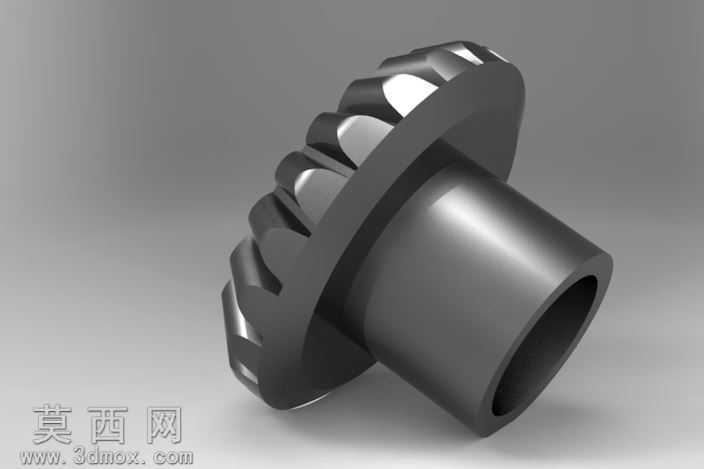

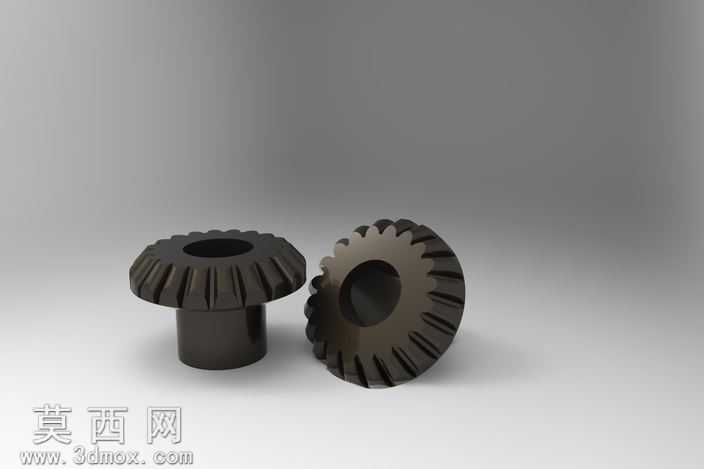

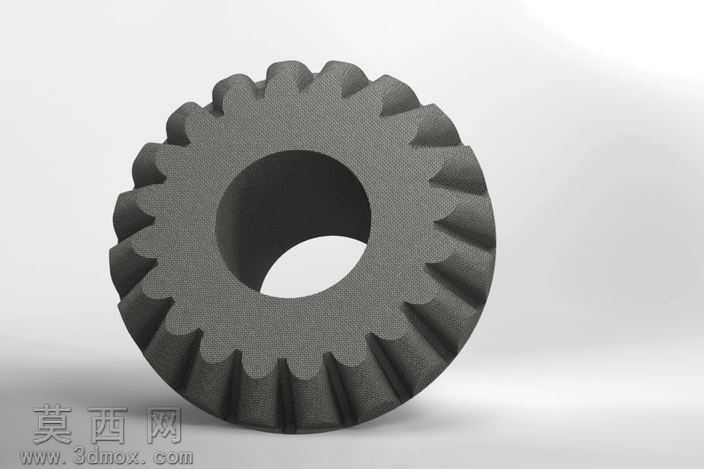

本作品为一对啮合传动的直齿锥齿轮小齿轮三维建模作品，建模过程依托三维机械设计软件完成，整体设计严格遵循直齿锥齿轮的啮合传动原理，从齿形参数推导到实体结构生成均经过严谨的尺寸校核。建模初期首先确定齿轮的模数、齿数、压力角、分锥角等核心传动参数，通过参数化草图绘制单个齿的齿廓曲线，保证渐开线齿形的精度符合机械传动设计规范，随后通过圆周阵列特征完成整圈轮齿的生成，再结合轮毂、轴孔的结构尺寸完成基体部分的建模，两个配对齿轮的参数经过匹配校验，可实现无干涉的正交啮合传动。材质设计上选用工程常用的调质结构钢材质，渲染阶段调整金属材质的粗糙度、反射率参数，还原钢制零件经过机加工后的哑光金属质感，轮齿表面做细微的加工纹理处理，轮毂部分保留车削加工的质感，整体渲染采用柔和的影棚布光，通过多角度光源突出齿轮的轮廓结构与齿形细节，清晰展现轮齿的啮合形态与零件的整体结构特征。结构设计上，其中一个小齿轮带一体式轮毂轴颈，可直接与传动轴配合安装，另一个齿轮为盘式结构，中心设置通孔用于轴系装配，两个齿轮的齿顶锥、齿根锥均做了合理的倒角处理，避免啮合过程中出现应力集中与边缘干涉，齿面的啮合接触区经过参数调整，符合锥齿轮传动的接触精度要求。设计思路围绕通用机械传动场景的实用需求展开，兼顾模型的参数准确性与结构实用性，既可以作为机械设计教学中的锥齿轮结构演示案例，也可用于小型传动机构的虚拟装配验证，模型的齿形参数、安装尺寸均经过合理性校验，可直接导入装配环境完成传动机构的搭建，渲染效果直观展现了锥齿轮的结构特点与装配形态，清晰呈现直齿锥齿轮用于相交轴传动的结构特征。
