等离子数控系统手动焊炬夹持调节装置

　　在数控等离子切割设备的现场作业场景中，手动微调焊炬位置的需求始终存在——无论是批量切割前的初始对刀、不同厚度板材切割时的割嘴高度补偿，还是异形工件切割过程中的小幅位置修正，都需要一套夹持可靠、调节顺滑、锁紧稳定的焊炬固定结构来承载焊炬本体，这套手动等离子焊炬夹持器正是针对这类工况设计的功能部件。

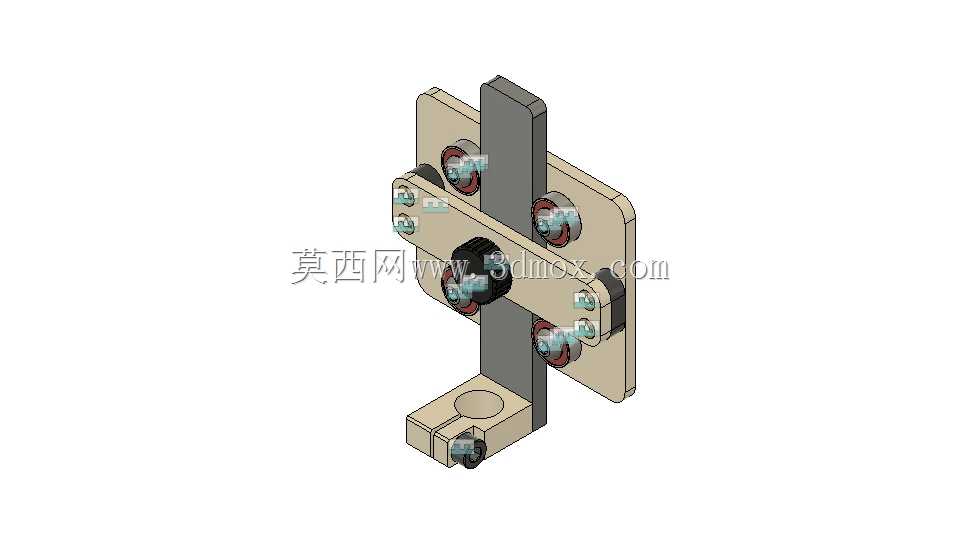

　　从实际安装边界来看，该夹持器采用立式导轨滑块式的结构布局，主体安装基板为矩形平板结构，可通过侧边的安装孔直接固定在数控切割机的横向移动溜板端面，安装孔位采用对称分布设计，适配市面上多数中小型龙门式、悬臂式等离子数控切割设备的溜板安装面尺寸，不需要额外加工转接板即可完成装配。滑动部分采用矩形截面的立式导向杆作为升降调节的导向载体，导向杆与安装基板之间通过四组对称布置的滚轮轴承实现滚动摩擦配合，相比传统的铜套滑动结构，滚动配合的调节阻力更小，操作人员单手即可完成升降位置的微调，同时四组轴承对称抱紧导向杆的结构，能够完全消除导向杆的径向窜动间隙，避免切割过程中焊炬出现晃动导致的割缝偏移、切口斜度超差问题。

　　夹持端的结构设计充分考虑了不同规格等离子焊炬的装夹需求，下端的焊炬安装座采用开缝式夹套结构，夹套内孔为标准圆柱面，适配常见的直径20mm-30mm范围的手持等离子割炬本体，夹套侧面设置锁紧螺钉，装入焊炬后拧紧螺钉即可实现焊炬的周向与轴向完全固定，同时夹套与滑动导向杆的下端采用刚性连接，导向杆的升降行程可覆盖0-80mm的调节范围，完全满足不同厚度板材切割时的割嘴与工件间距调节需求，也能适配初始安装时的高度差补偿。

　　设计过程中重点考量了切割现场的恶劣工况适配性：所有滚轮轴承均采用带密封盖的深沟球轴承，能够阻挡切割过程中产生的金属粉尘、氧化渣进入轴承滚道，延长结构的维护周期；主体结构件采用6061铝合金加工而成，在保证结构刚性的前提下有效降低了整体重量，不会给切割机的横向移动轴带来额外的负载负担；所有锁紧螺钉、安装紧固件均采用不锈钢材质，避免长期在高温、高粉尘环境下出现锈蚀咬死的问题，方便后期的维护拆装。

　　从功能实现逻辑来看，这套夹持器没有采用复杂的电动升降或者气动锁紧结构，完全依靠手动调节与机械摩擦锁紧，导向杆的侧面设置有快速锁紧扳手，当操作人员将焊炬调整到目标高度后，扳动锁紧扳手即可通过顶紧块将导向杆完全锁死，锁紧力足够抵抗切割过程中设备快速移动带来的惯性冲击，不会出现焊炬下滑移位的问题。相比带自动调高功能的电动夹持装置，这种纯机械结构的手动夹持器成本更低、故障率更小，尤其适合小型加工门店、维修车间的中小型数控等离子切割设备使用，也可作为自动调高系统的备用手动调节结构，在自动调高系统出现故障时临时切换到手动调节模式，避免生产中断。

　　在实际装配调试过程中，该夹持器的滚轮轴承偏心安装结构还支持配合间隙的微调，装配时可以通过调整偏心轴的转动角度，改变滚轮与导向杆之间的预紧压力，既可以保证调节时的顺滑无卡滞，又能完全消除配合间隙，避免长期使用后出现磨损松动的问题。夹套的安装位置与导向杆的轴线保持平行，保证焊炬安装后始终与工件表面保持垂直，不需要额外调整焊炬的角度，降低了现场调试的时间成本。整体结构没有复杂的异形曲面零件，所有零部件都可以通过常规的铣削、钻削加工完成，加工成本低，备件替换方便，适合批量配套生产。
