工业焊接作业用多自由度焊机臂结构设计

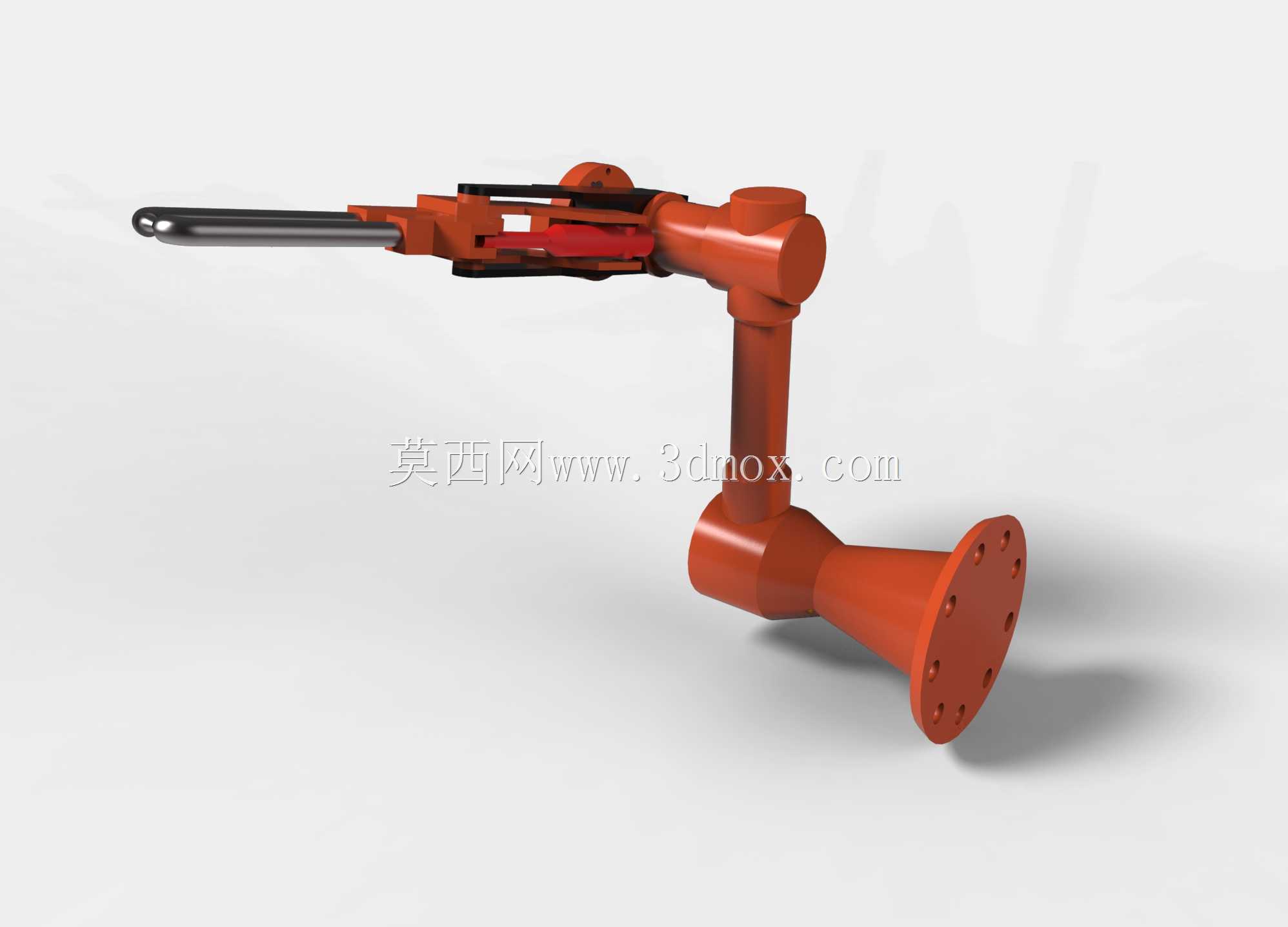

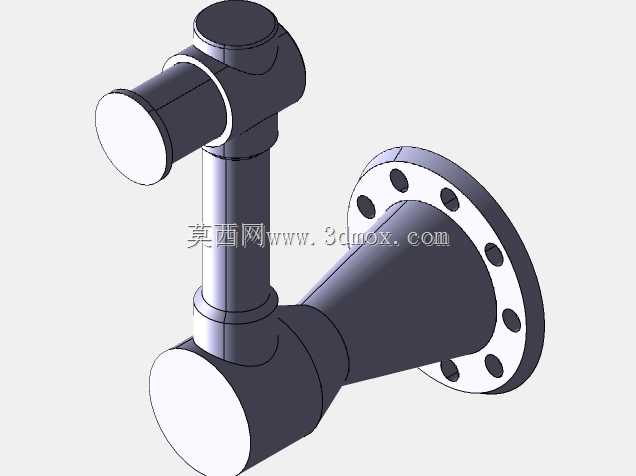

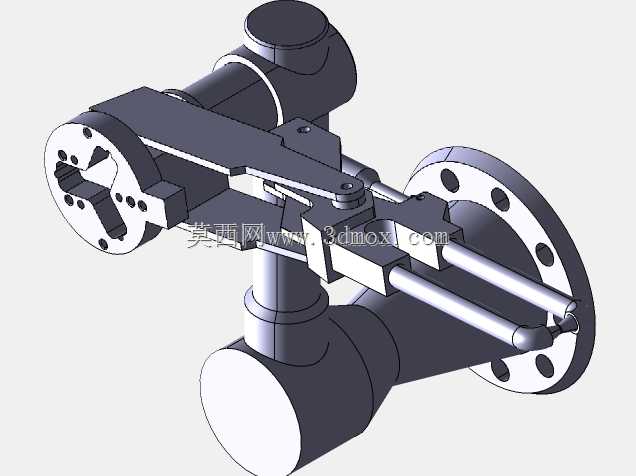

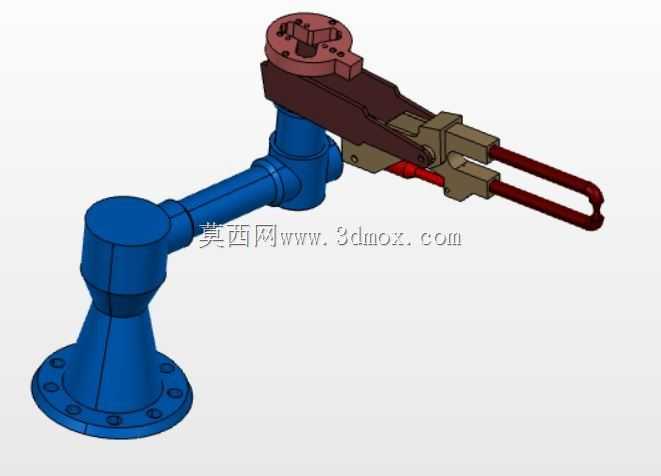

　　在汽车白车身焊装、重型钢结构件拼接、工程机械结构件焊接这类连续作业场景里，焊机臂是承载焊枪、输送焊接动力、匹配焊接轨迹的核心执行部件，区别于通用六轴工业机器人，这类专用焊机臂的结构更偏向固定工位的大负载焊接作业，不需要过度冗余的自由度，反而在刚性、重复定位精度、管线防护上做了针对性强化。从结构布局来看，这款焊机臂采用底座法兰安装的形式，底部带螺栓孔的法兰盘可以直接固定在焊接工位的钢结构基座或者变位机安装面上，法兰盘的螺栓孔采用圆周均布设计，适配常规的M16-M20安装螺栓，安装面的平面度要求控制在0.1mm以内，避免安装后臂体出现倾斜偏差，影响焊接轨迹的重复精度。臂体的主体采用铸钢材质的中空结构，一方面可以把焊接电缆、冷却水管、

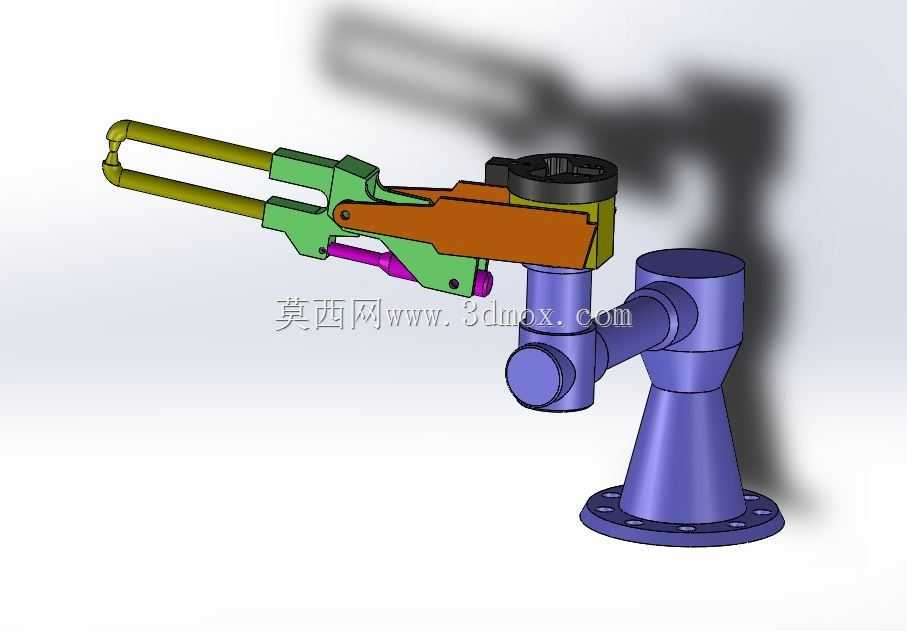

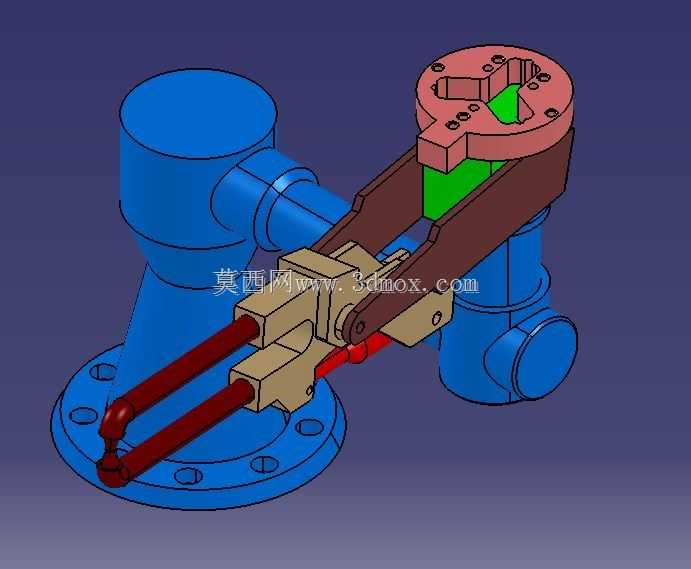

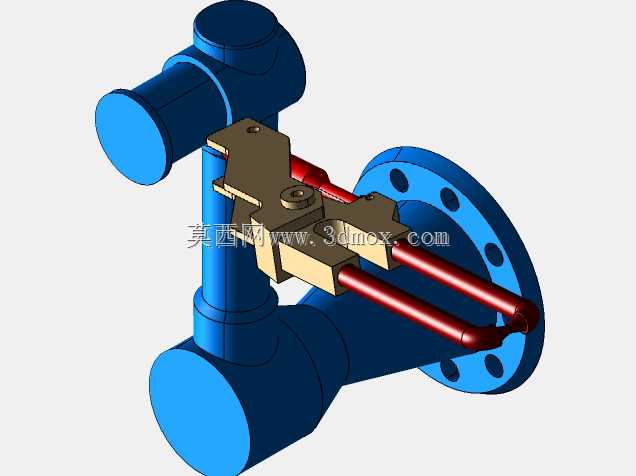

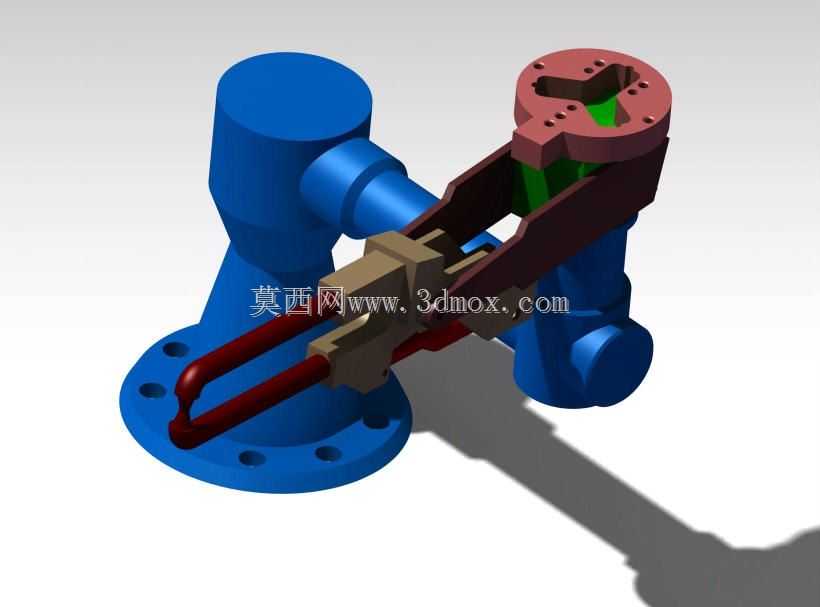

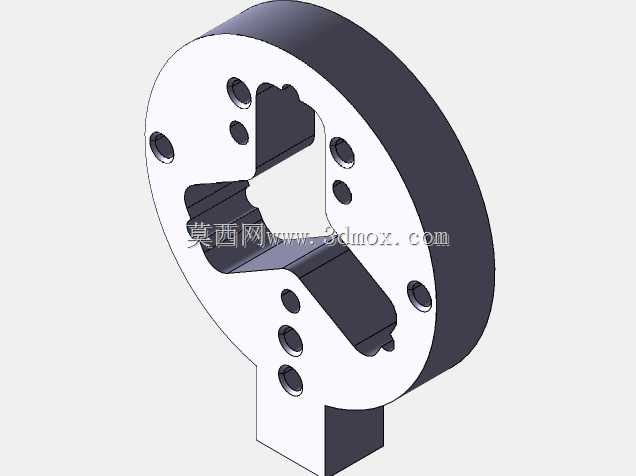

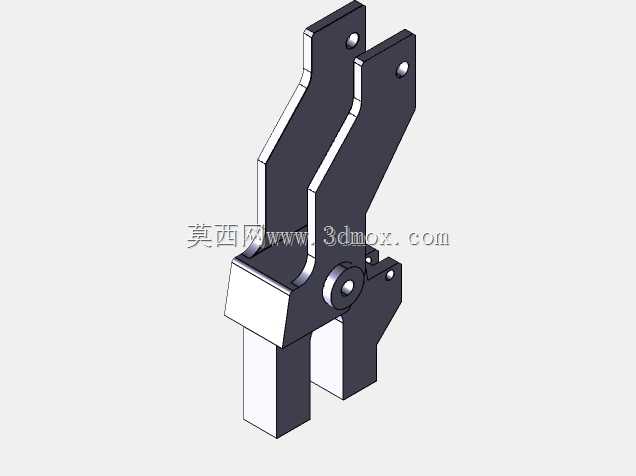

　　信号控制线全部收纳在臂体空腔内部，避免焊接飞溅烫伤管线，也能减少外置管线对臂体运动的干涉，另一方面中空结构在保证整体刚性的前提下，能有效降低臂体自重，减少关节驱动的负载。臂体的关节采用铰接式回转结构，垂直段臂身和水平安装底座之间可以实现水平方向的回转，前端的焊枪夹持座和垂直臂身之间可以实现俯仰角度调整，两个关节的锁紧位置都设置了刻度标识，方便现场调试的时候快速匹配焊接角度，不需要反复测量校准。前端的焊枪夹持机构采用快换式的开口夹设计，夹座上预留了多组不同规格的安装孔，可以适配不同直径的焊枪夹套，不管是气保焊枪、氩弧焊枪还是等离子割枪，都能通过更换夹套实现快速装夹，夹座侧面还预留了防撞传感器的安装位，当焊枪碰到工件或者工装发生碰撞时，

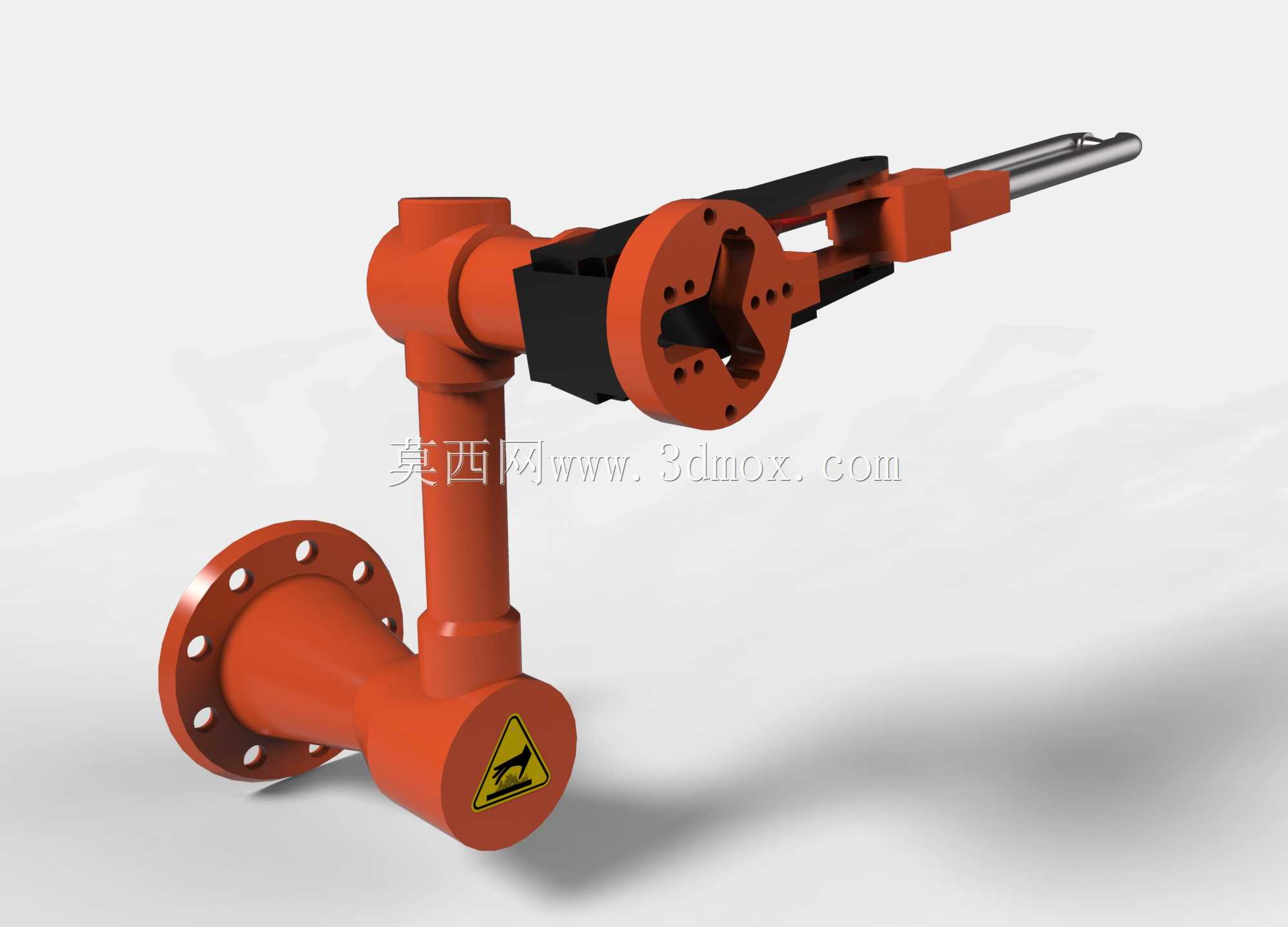

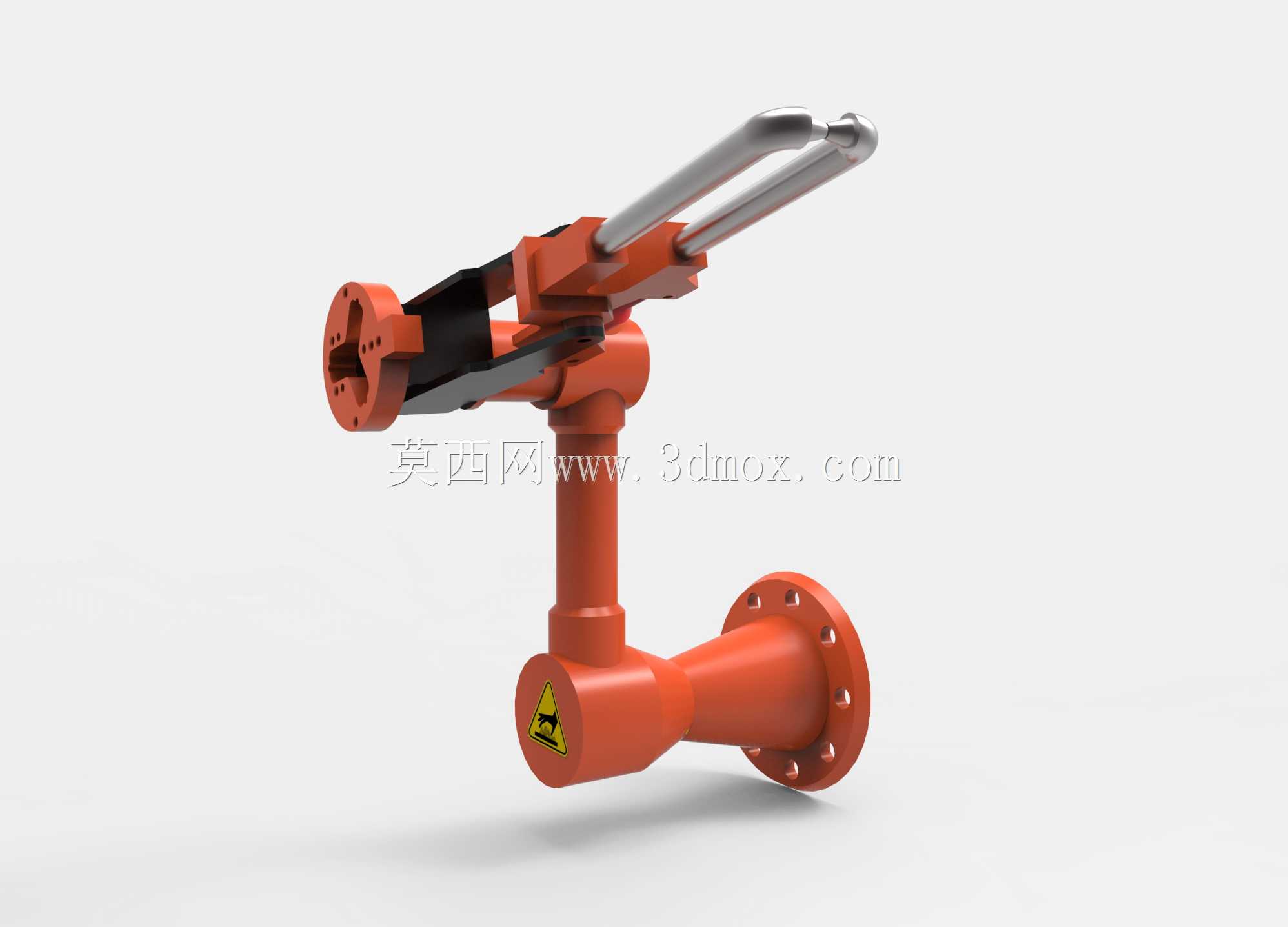

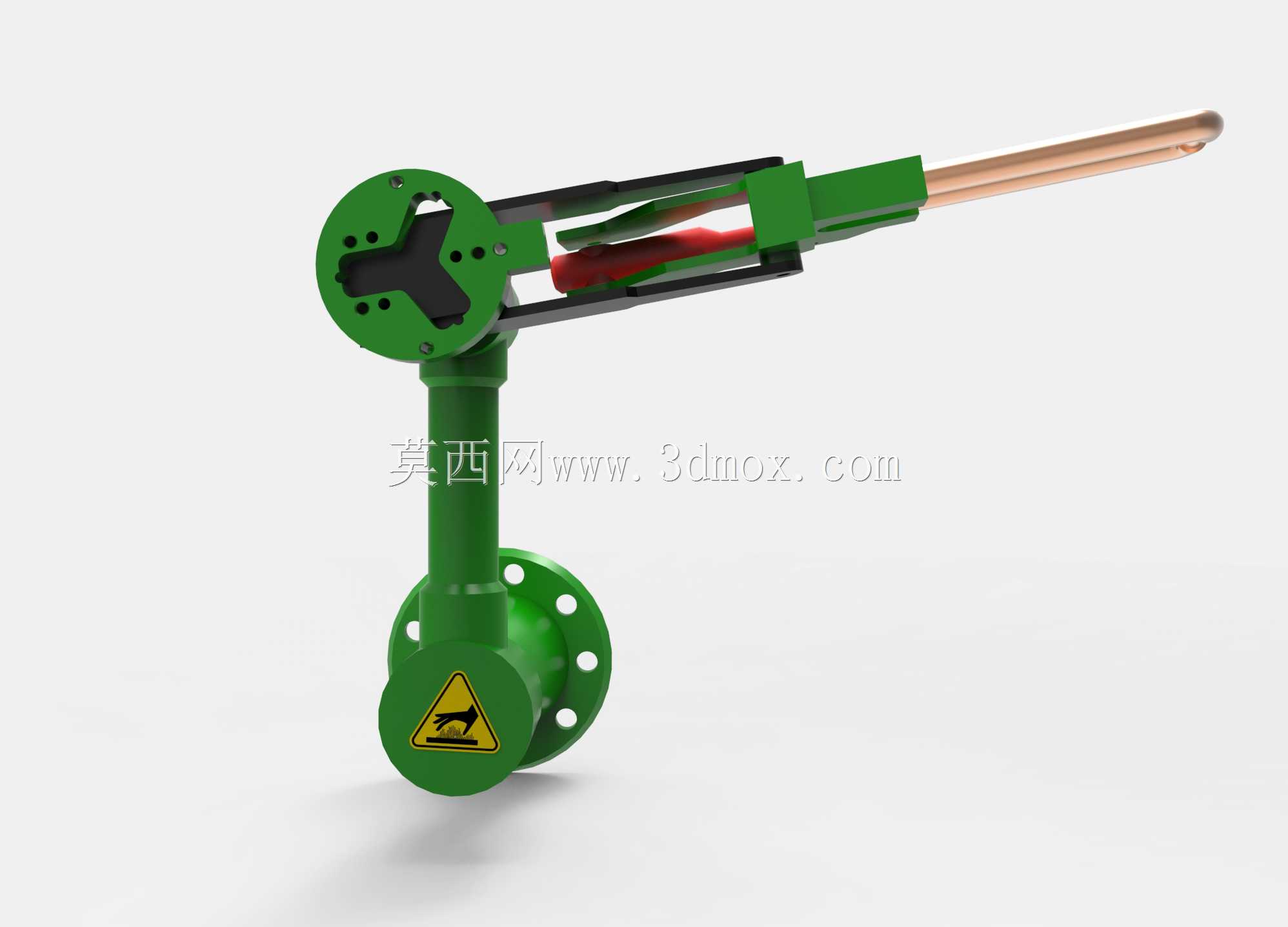

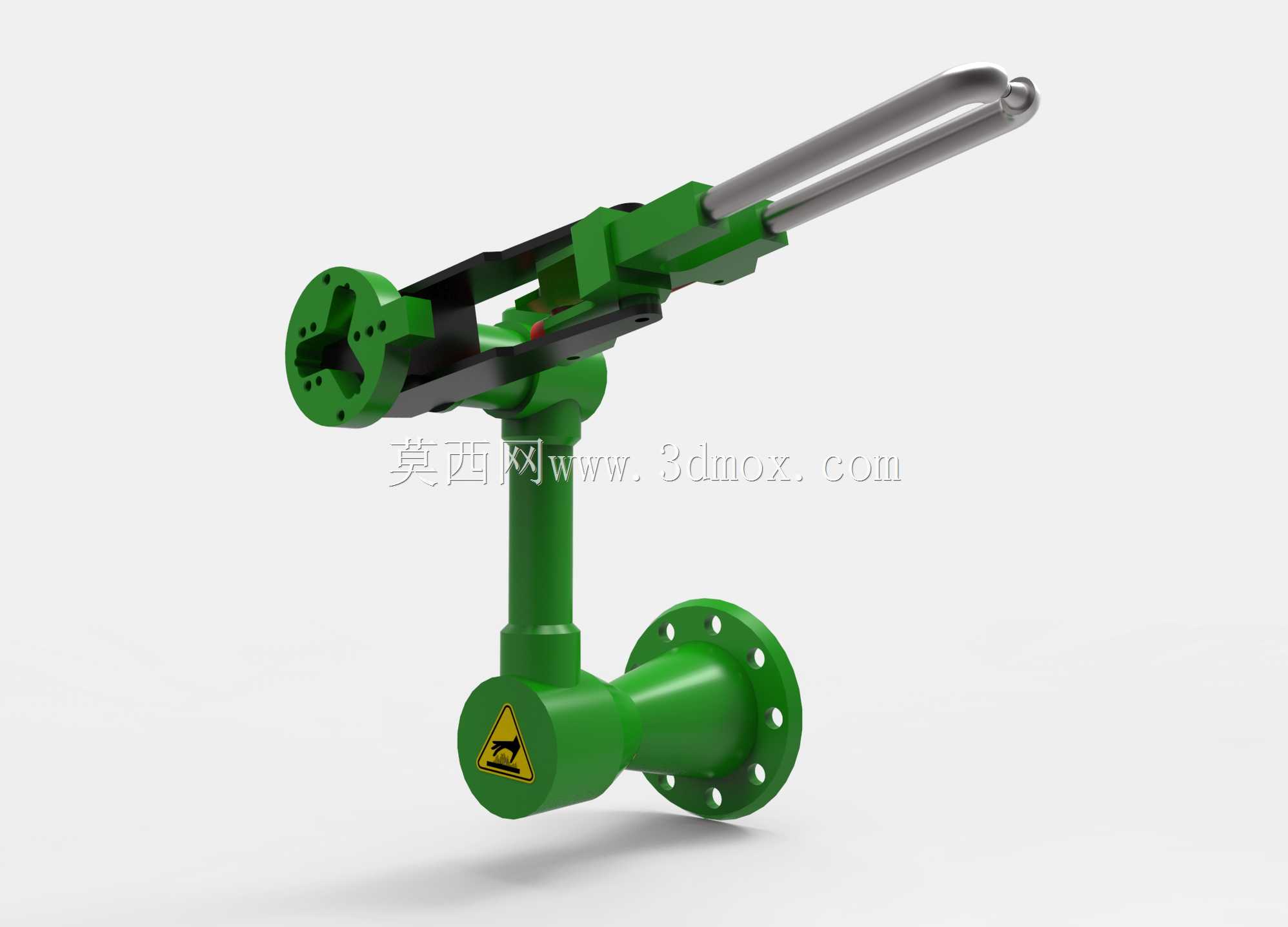

　　能及时触发设备停机，避免焊枪和臂体结构损坏。在靠近底座的臂体位置，特意设置了警示标识安装位，现场作业时可以粘贴高温警示、当心机械伤人的标识，符合车间安全生产的可视化要求。设计这类焊机臂的时候，首先要核算的是臂体的伸出长度和负载能力，这款臂体的最大水平伸出距离可以覆盖半径1.2米的焊接作业范围，前端最大负载能达到15kg，足够承载常规的自动焊枪及附带的送丝管路、冷却管路重量，不会因为前端负载过大出现臂体下挠的问题。关节处的回转间隙控制在0.05mm以内，保证焊接过程中臂体不会出现晃动，避免焊缝出现焊偏、咬边的缺陷。臂体的外表面采用橘红色的耐高温防锈漆涂装，能抵御焊接过程中的飞溅烫伤，也能在车间复杂的作业环境里起到醒目的警示作用，

　　避免现场作业人员误碰。安装边界方面，除了底部法兰的安装尺寸要求，还要考虑臂体在最大回转角度下的运动空间，垂直臂身回转时的最大外轮廓直径要控制在安装基座周边预留0.5米的安全距离，避免臂体运动时和周边的工装、工件发生碰撞。管线从臂体底座的中心孔引出，连接到焊接电源、冷却水箱和控制机柜，走线的时候要预留足够的回转余量，避免臂体转动时拉扯管线。和通用焊接机器人相比，这类专用焊机臂的结构更简单，维护成本更低，适合固定工位的重复焊接作业，比如钢结构件的直缝焊接、箱体类零件的环缝焊接，不需要复杂的轨迹编程，只需要调整好关节角度，配合变位机的转动就能完成连续焊接作业，在中小批量的焊接生产场景里，投入成本比通用机器人低很多，后期的维护保养也更方便，不需要专业的机器人编程人员，普通的焊接工装调试人员就能完成参数调整和日常维护。臂体的铰接关节处采用铜套配合润滑脂的润滑结构，日常维护只需要定期加注润滑脂，就能保证关节回转顺畅，不会出现卡滞的问题，密封结构采用耐高温的橡胶密封圈，能阻挡焊接飞溅、粉尘进入关节内部，延长关节的使用寿命。
