带内凹槽结构的正二十面体几何构件

　　这类带内凹槽的正二十面体几何构件，在工程领域的应用场景覆盖多个细分方向，首先是几何教学演示场景，职业院校机械类专业的空间几何课程、三维建模实训课程中，这类实体构件可以帮助学习者快速理解正多面体的面与面衔接关系、空间对称特性，相比平面示意图，实体构件能让学习者直观观察不同视角下的棱线投影规律、相邻面的夹角特征，降低空间几何的学习门槛。在工业设计验证场景中，这类多面体结构常被用作异形外观产品的造型原型，比如部分创意灯具的外壳、多面展示台的支撑骨架、特殊造型的文创摆件结构内核，都可以基于这类正二十面体的基础结构做衍生设计，通过调整面的厚度、槽的深度来适配不同的外观需求。在工装夹具的定位结构设计中，这类对称多面体也可作为多工位定位的基准件，利用其二十个等大的正三角面，实现多角度快速定位，适配需要频繁切换加工角度的小型零件装夹需求。

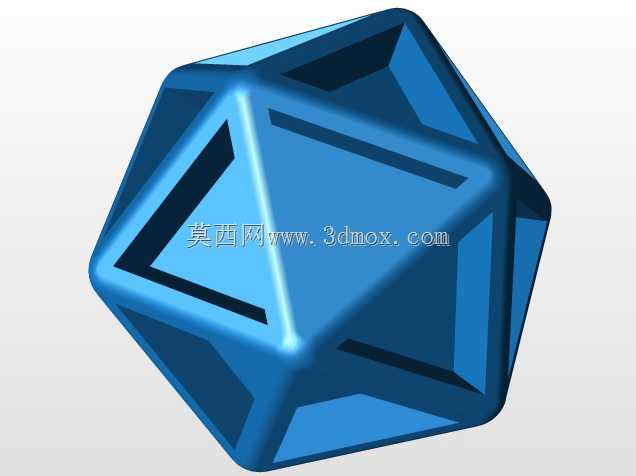

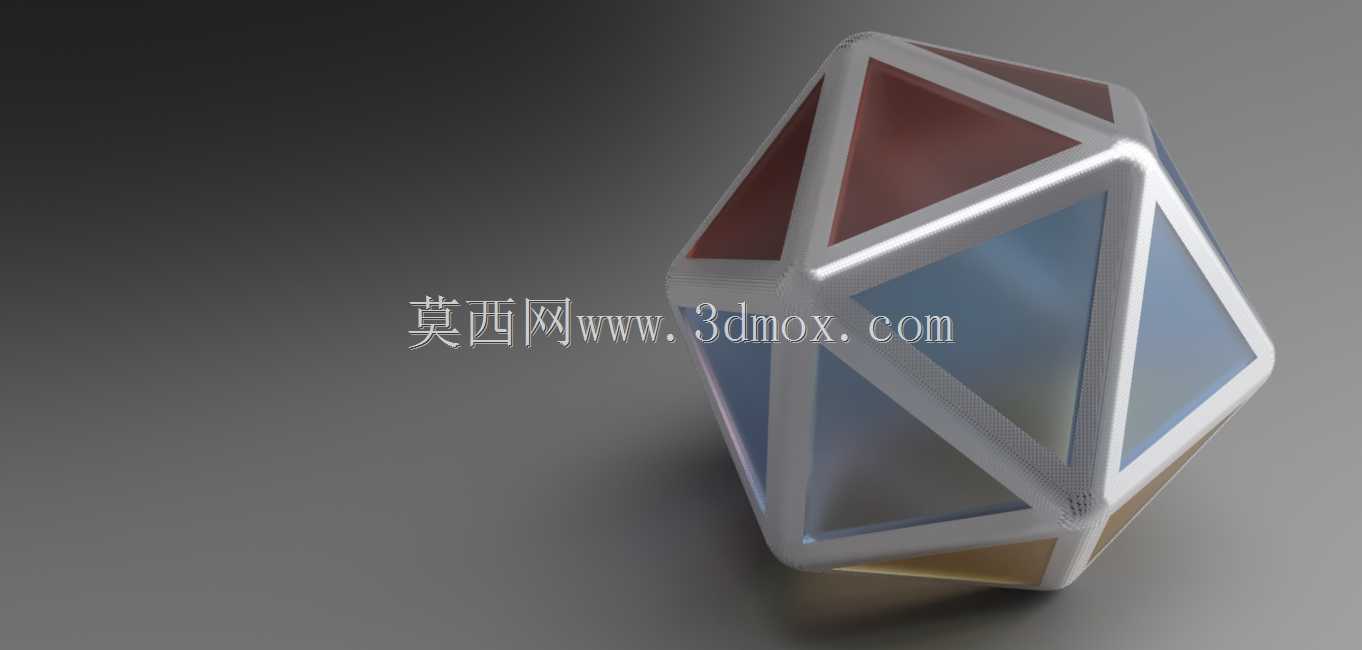

　　从产品功能特性来看，该构件为正二十面体基础结构，每个面均为全等正三角形，整体具备极高的空间对称性，任意相邻两个面的二面角保持固定数值，所有棱边长度一致，所有顶点到构件几何中心的距离完全相等。每个正三角面的中心区域都设计有内凹的三角槽结构，槽的轮廓与外轮廓保持平行，槽深均匀，这类内凹结构一方面可以降低构件整体重量，在相同外接球直径的前提下，相比实心正二十面体减重比例可达35%以上，同时保留足够的结构强度，因为槽的边缘设置了等宽的加强棱，棱边位置做了圆角过渡，避免应力集中；另一方面内凹槽可以作为安装定位槽，在需要拼接多个多面体构件时，可通过在槽内加装连接片实现快速拼接，也可在槽内粘贴标识片、传感器安装座等附属零件，不需要额外破坏构件的外表面结构。构件的所有外棱边都做了小圆角处理，避免锐边造成的划伤风险，同时也能提升构件的抗磕碰能力，在搬运、使用过程中即使受到轻微碰撞，也不会出现棱边崩缺的问题。

　　从设计思路层面来看，该构件的建模过程首先需要确定正二十面体的基础几何参数，先明确外接球直径作为整体尺寸的控制基准，基于正二十面体的几何生成逻辑，先确定上下两个相对顶点的位置，再生成中间层的十个顶点，通过顶点连线生成二十个正三角面，完成基础实体的构建。之后针对每个正三角面做内凹槽的切除操作，设计时需要保证每个槽的中心与对应三角面的形心完全重合，槽的三个边与三角面的三个边保持平行且距离相等，槽的侧壁保持垂直于对应三角面的平面，槽底为与三角面平行的平面，保证槽深均匀。完成槽的切除后，对所有外棱边、槽的棱边做统一的圆角处理，圆角半径根据构件整体尺寸按比例设置，避免圆角过大导致面与面之间的衔接特征消失，也避免圆角过小无法起到消除应力集中的作用。设计过程中需要反复校验每个面的槽结构是否完全对称，避免出现某个面的槽位置偏移、深度不一致的问题，保证构件绕任意通过几何中心的轴旋转72度后都能与原结构完全重合，满足对称度要求。

　　从外形尺寸与安装边界来看，该构件的核心控制尺寸为外接球直径，也就是构件两个相对顶点之间的直线距离，常规教学演示用的构件外接球直径可设置为100mm到200mm之间，方便手持观察；如果用作工业产品的结构内核，可根据产品的整体尺寸调整外接球直径，最小可做到20mm，最大可根据实际使用需求放大。构件的安装边界需要考虑其最大回转直径，因为正二十面体的最大回转直径与外接球直径一致，在设计安装空间时，需要预留比外接球直径大5mm以上的空间，避免构件旋转时与周边结构发生干涉。如果需要将该构件固定在其他结构上，可利用其中一个三角面作为安装基准面，在该面的内凹槽内设置螺纹孔，通过螺栓将构件固定在安装座上，此时需要注意安装座的接触面尺寸不能小于单个正三角面的内切圆直径，保证固定的稳定性；如果需要做拼接使用，两个构件相邻面的槽内可加装十字形连接片，连接片的厚度与槽深匹配，通过紧定螺钉将连接片与两个构件分别固定，拼接后的整体结构依然保持良好的对称性，可扩展成更大的多面体组合结构。在实际加工环节，这类构件如果采用塑料材质可通过3D打印直接成型，如果采用金属材质可通过五轴加工中心完成铣削加工，加工时需要以几何中心为定位基准，一次装夹完成尽可能多的面加工，减少多次装夹带来的对称度误差。
