手持式便携强光照明手电筒结构设计

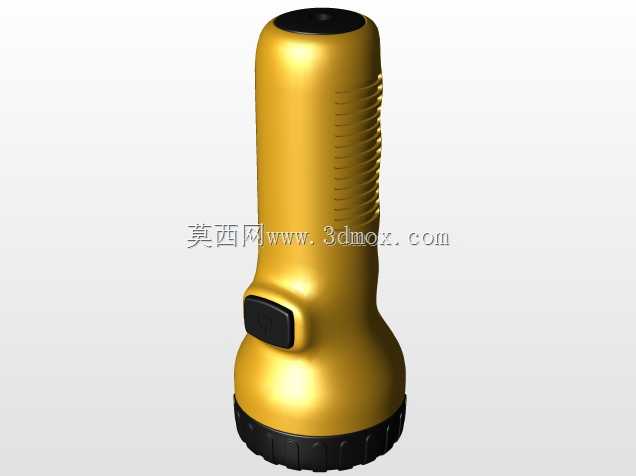

　　这款手持照明设备的结构设计，首先围绕单手握持的人机交互逻辑展开，筒身主体采用收腰过渡的曲面造型，握持区域设置多道环形防滑筋，筋条深度控制在0.8mm，间距4mm，既保证湿手操作时的摩擦力足够，又不会因为棱边过锐造成长时间握持的压痕，适配成年男性手掌宽度75-90mm、女性手掌宽度65-80mm的握持范围，筒身最大直径42mm，最小握持段直径32mm，整体长度控制在160mm，放入常规工装裤侧袋、工具包侧兜时不会出现卡滞，头部灯头段直径48mm，尾部底座直径45mm，放置在倾斜角度15度以内的平面上不会发生侧翻，满足临时放置的使用需求。

　　从功能实现逻辑来看，筒身侧面的翘板式开关采用下沉式安装设计，开关按键表面高出筒身外表面1.2mm，按键周边设置2mm宽的下沉避让槽，避免工具包内其他物件挤压造成误触发，开关的按压力度设置在15N，触发行程2mm，操作时既有清晰的段落反馈，又不会因为按压力度过大造成单手操作的不便。尾部的旋转调焦环采用滚花设计，滚花纹理为直纹，齿距1.5mm，旋转阻尼设置在0.3N·m，单手握住筒身时拇指和食指可以轻松转动调焦环，实现聚光、泛光模式的切换，调焦环的旋转行程对应灯珠与透镜的距离变化范围0-12mm，聚光模式下照射距离可达200米，泛光模式下覆盖角度120度，满足近距离大范围照明的需求。

　　在结构装配的边界设计上，筒身内部的电池仓适配18650规格锂离子电池，仓壁厚度1.8mm，采用ABS工程塑料注塑成型，内壁设置两道定位筋，电池装入后径向晃动量控制在0.2mm以内，避免移动过程中电池晃动造成的接触不良。头部灯珠安装座采用铝合金材质，既作为结构支撑件，同时承担散热功能，灯珠工作时产生的热量通过安装座传导到筒身金属外壳，散热面积达到120平方厘米，连续高亮工作2小时外壳最高温度不超过45摄氏度，符合手持设备的温度安全要求。筒身前后两端的连接采用梯形螺纹，螺距2mm，配合长度8mm，螺纹处设置硅胶密封圈，压缩量25%，满足IPX4级防水要求，雨天作业、意外溅水时不会出现内部电路短路的问题。

　　从实际应用场景出发，这款手电的结构设计覆盖了多类工况的使用需求：户外巡检作业时，防滑筋结构保证戴薄劳保手套也能稳定握持，不会因为手套表面打滑造成设备脱落；设备检修场景下，尾部的平面底座可以将手电直立放置在设备旁，解放双手完成拆装操作；应急救援场景中，整体结构的抗摔性能通过1.5米高度自由跌落测试，跌落后外壳无开裂、开关功能正常、照明无闪烁，满足复杂工况下的可靠性要求。筒身表面采用哑光金色喷塑处理，既避免亮面材质在强光下的反光干扰视线，同时喷塑层的耐磨性能满足日常与工具、钥匙等物件混放时的抗刮擦要求，长期使用表面不会出现明显的划痕掉漆。

　　在内部电路的安装空间设计上，筒身内部预留了直径28mm、长度70mm的电路仓空间，除了放置驱动电路板外，还预留了恒流模块、过充过放保护模块的安装位置，电路仓与电池仓之间设置绝缘隔板，隔板厚度1mm，避免电池短路风险。灯头位置的钢化玻璃透镜厚度2mm，采用密封圈压装固定，透镜透光率达到92%，表面镀增透膜，减少光线反射损失，透镜与灯珠之间的距离通过调焦环的旋转精确控制，聚光时光斑均匀无黑心，泛光时边缘过渡自然无明显暗区。尾部的电池盖采用与筒身同材质的设计，盖内设置弹簧触点，弹簧压缩量5mm，电池装入后触点压力保持在5N，即使在剧烈振动的工况下，也能保证电路连接稳定，不会出现照明闪烁、断触的问题。
