可3D打印木工椭圆绘制夹具结构

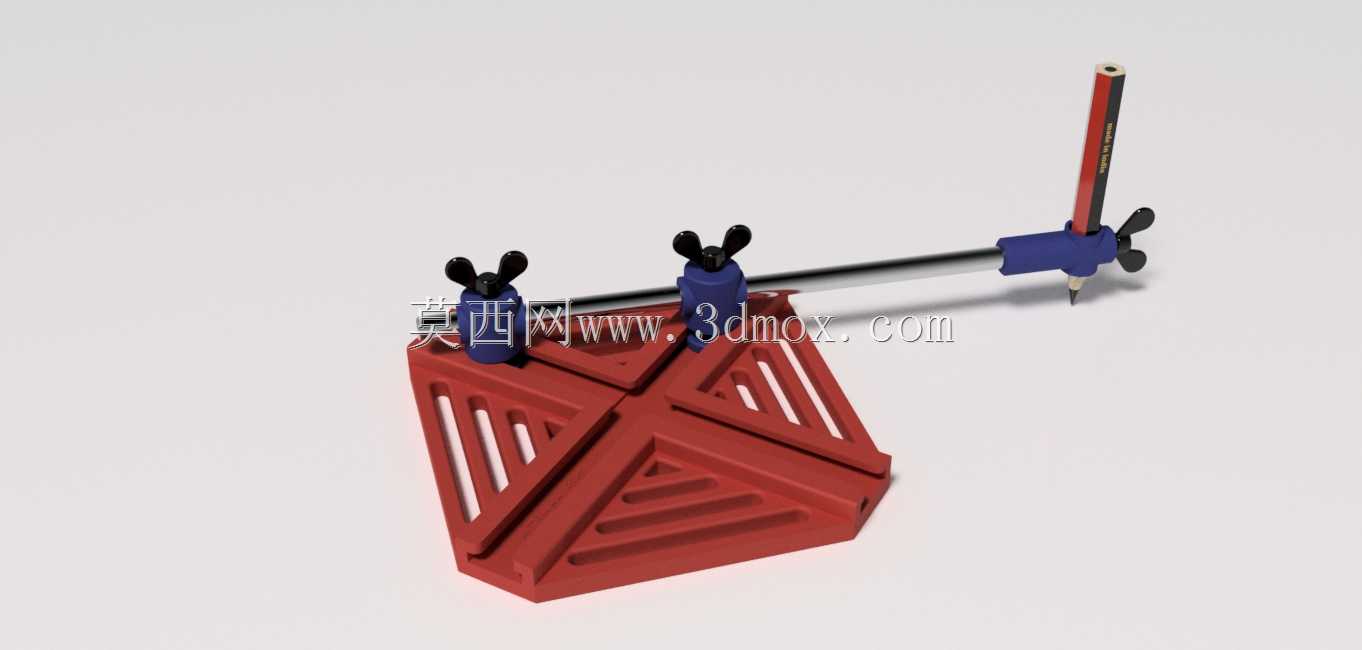

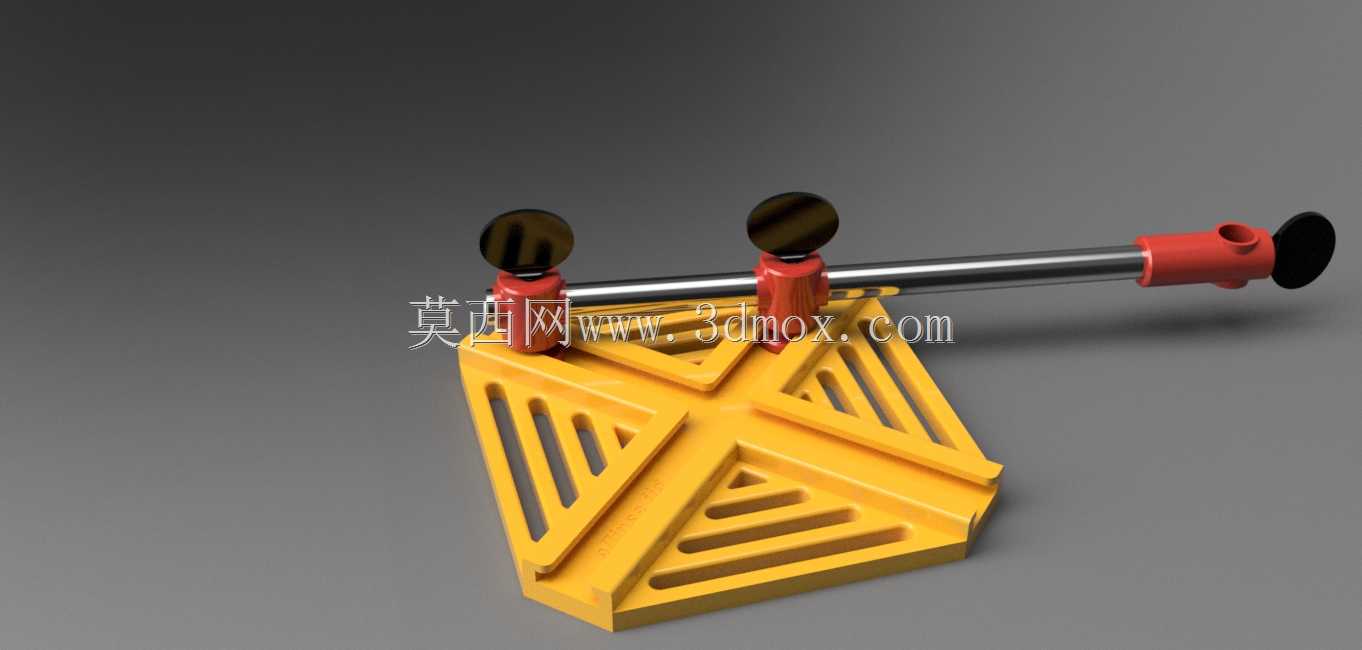

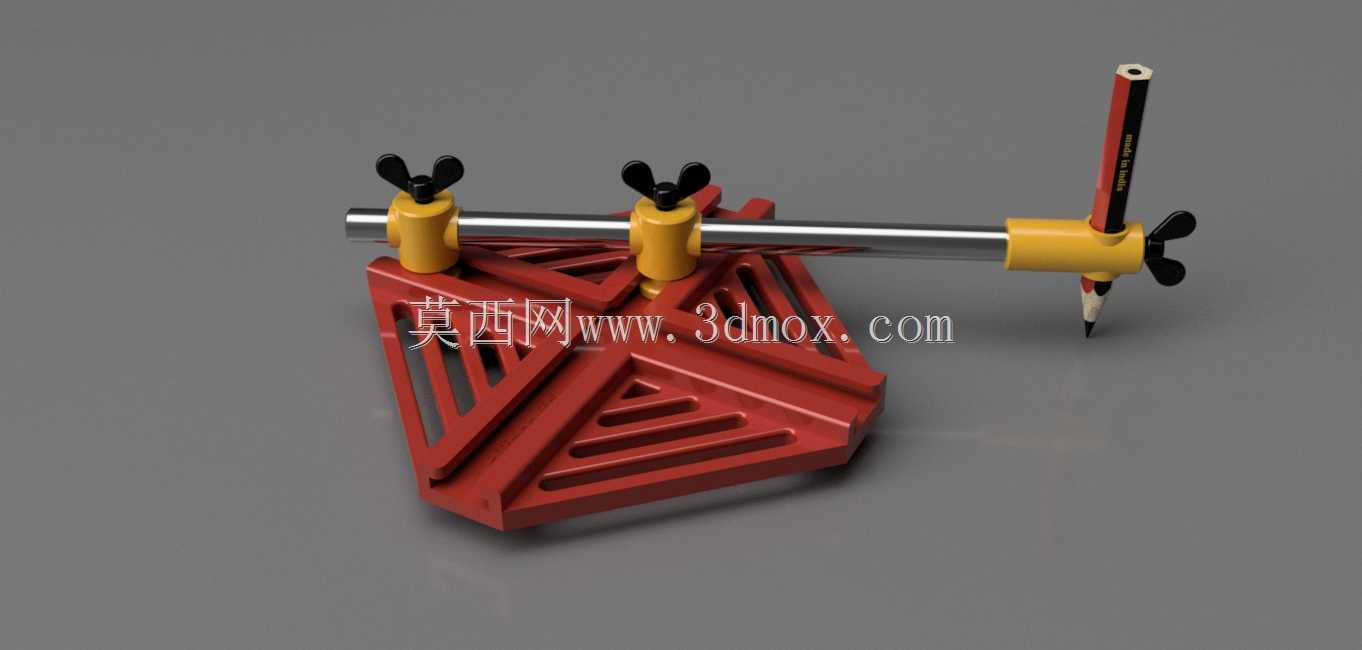

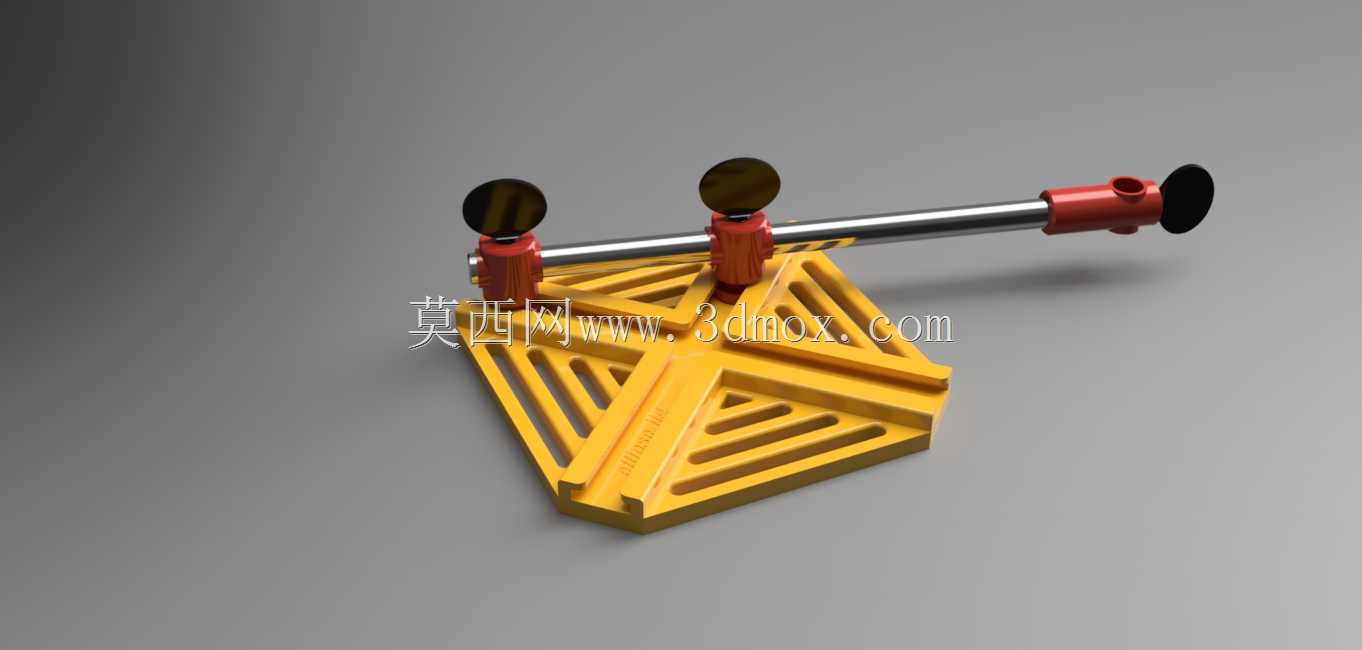

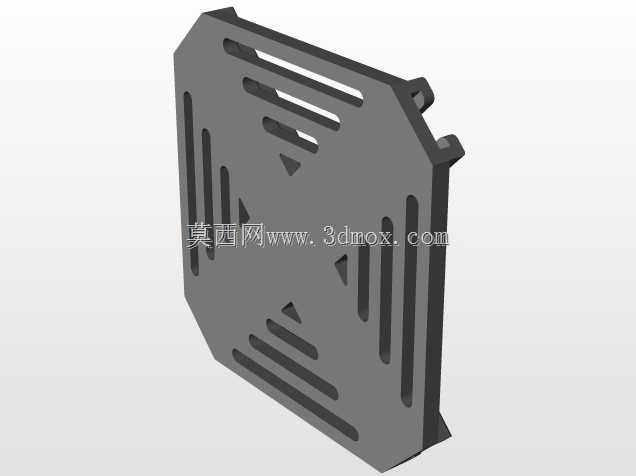

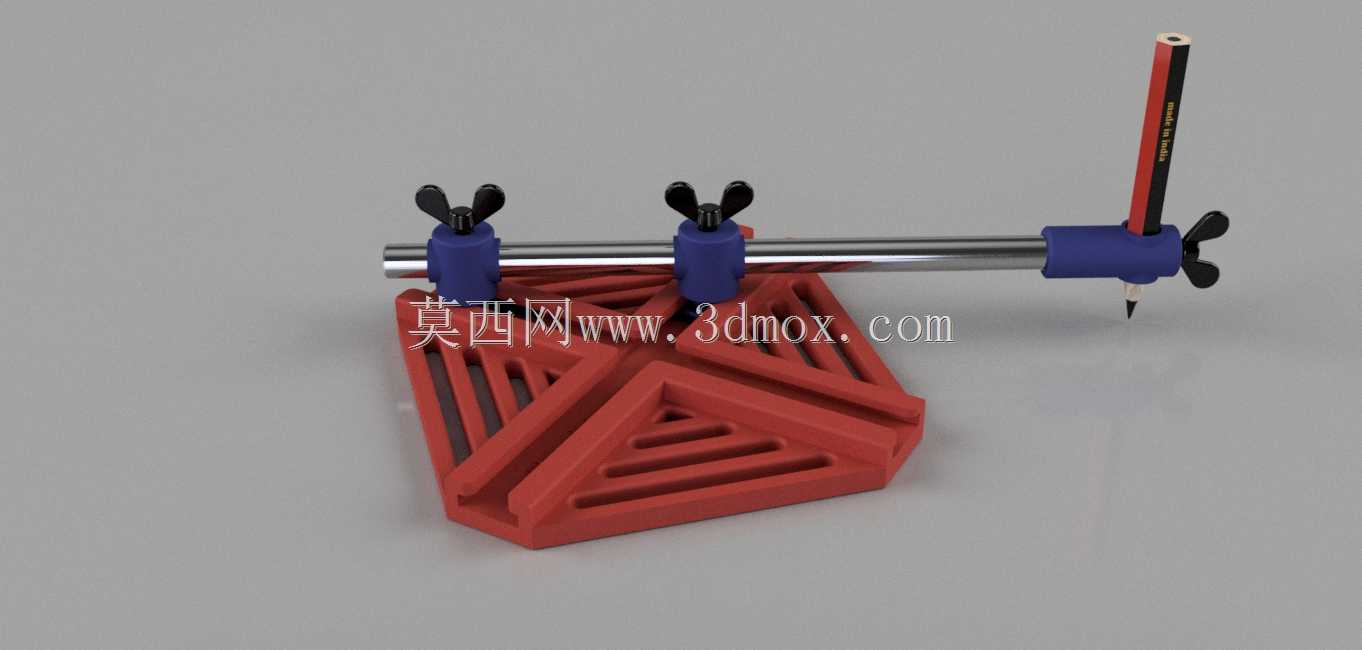

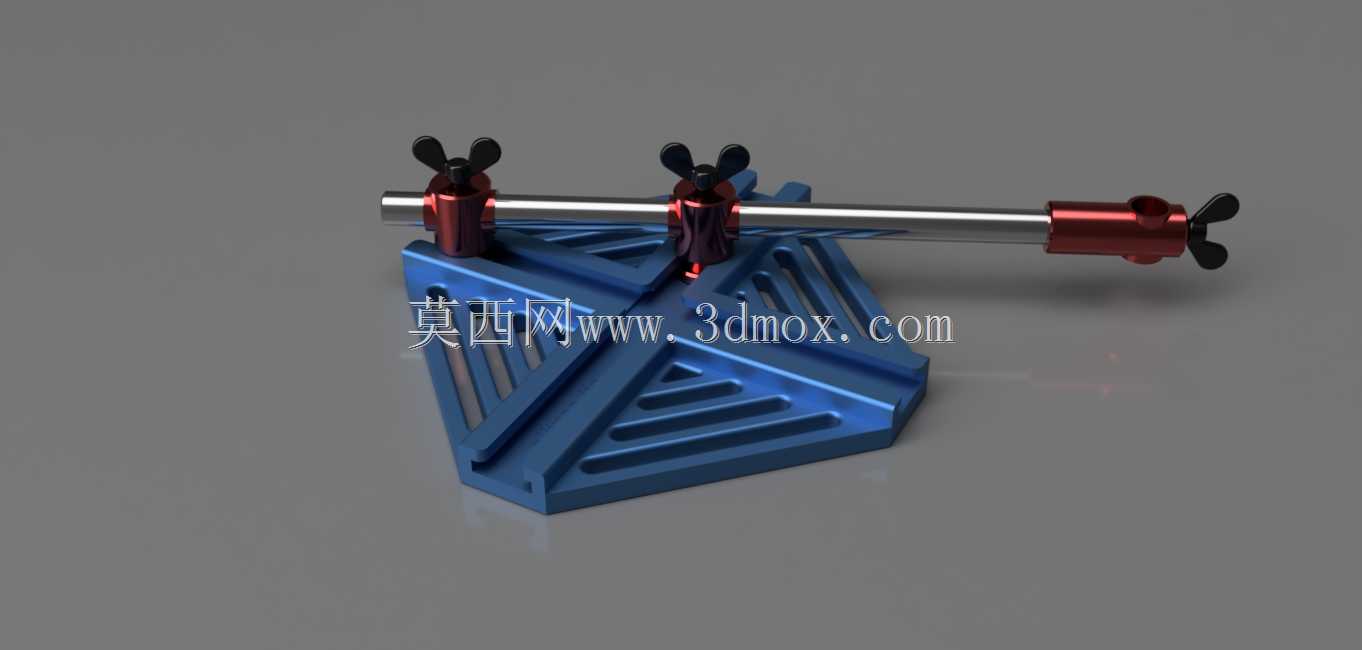

　　这款椭圆绘制夹具的设计灵感脱胎于传统木工划线作业的实操痛点，在木工作业场景中，大尺寸椭圆轮廓的绘制一直是手工操作的难点，常规的绳画法、模板法要么精度难以控制，要么需要针对不同尺寸单独制作模板，材料损耗与时间成本都居高不下，而这款夹具通过可调式的结构设计，解决了多规格椭圆轮廓快速绘制的实际需求。从结构组成来看，整套夹具分为基座定位单元、滑杆调节单元、划线执行单元三个核心部分，基座采用直角三角形镂空结构，两个垂直的直角边可直接贴合待加工板材的相邻直角边完成快速定位，无需额外的夹持固定即可保证基准位置的准确性，基座表面的镂空槽一方面是为了降低3D打印过程中的材料消耗，减少打印翘曲变形的概率，另一方面也为滑杆组件的滑动提供了导向限位空间，

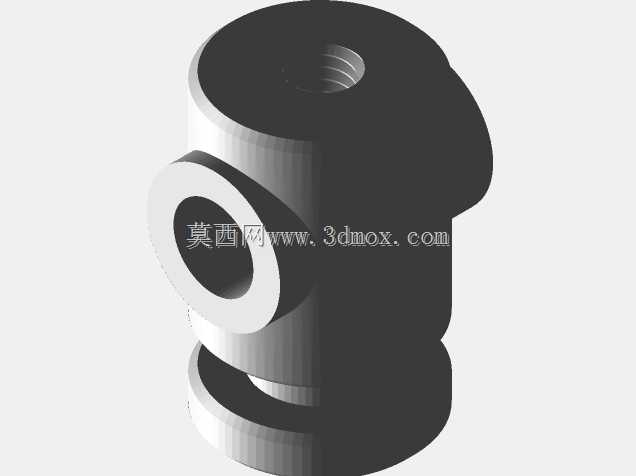

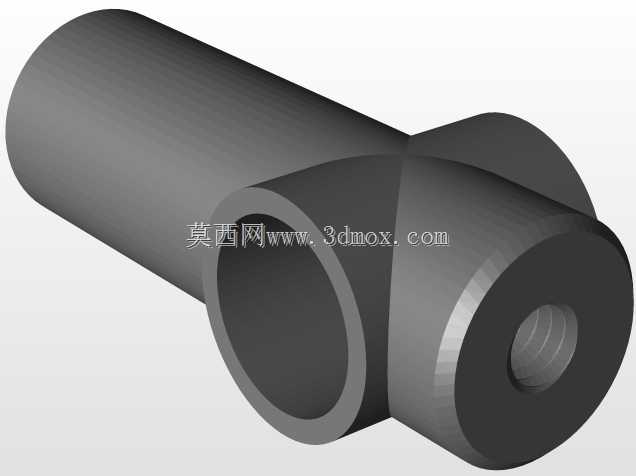

　　避免滑杆在调节过程中出现偏移。滑杆单元采用光轴配合两个蝶形锁紧旋钮的结构，两个旋钮分别对应椭圆的长轴、短轴半径调节，松开旋钮时滑杆可沿基座的导向槽做垂直方向的滑动，调整到对应尺寸后拧紧蝶形旋钮即可锁死位置，无需额外工具即可完成参数调节，适配现场作业的快速调整需求，滑杆端部的划线笔固定座采用弹性夹装结构，可适配常规直径的木工铅笔、划针等划线工具，笔座自带的微调旋钮可调整划线笔的伸出长度，保证笔尖与板材表面始终保持合适的接触压力，避免划线过浅看不清或者过深划伤板材表面。从安装边界来看，基座的直角边长度适配常规3D打印机的成型尺寸，整体打印无需额外支撑结构，打印完成后仅需去除少量支撑毛刺即可完成组装，

　　光轴部分可采用标准直径的金属圆杆替代打印件，进一步提升结构的刚性与使用寿命，整套夹具的可调节范围覆盖了木工日常作业中绝大多数的椭圆绘制需求，小直径的装饰椭圆、大尺寸的桌面开孔椭圆轮廓都可通过调整滑杆位置完成绘制。在实际使用过程中，作业人员仅需将基座贴合板材的直角基准边，根据所需绘制的椭圆长、短轴尺寸调整两个蝶形旋钮的位置，锁紧后将划线笔装入固定座，按住基座保持位置固定，带动滑杆沿两个导向方向做联动滑动，笔尖即可在板材表面绘制出标准的椭圆轮廓，相比传统绘制方法，划线效率可提升数倍，且轮廓精度不受操作人员手法熟练度的影响，新手也可快速绘制出符合要求的椭圆轮廓。除了木工场景之外，这款夹具也可适配广告制作、钣金划线、

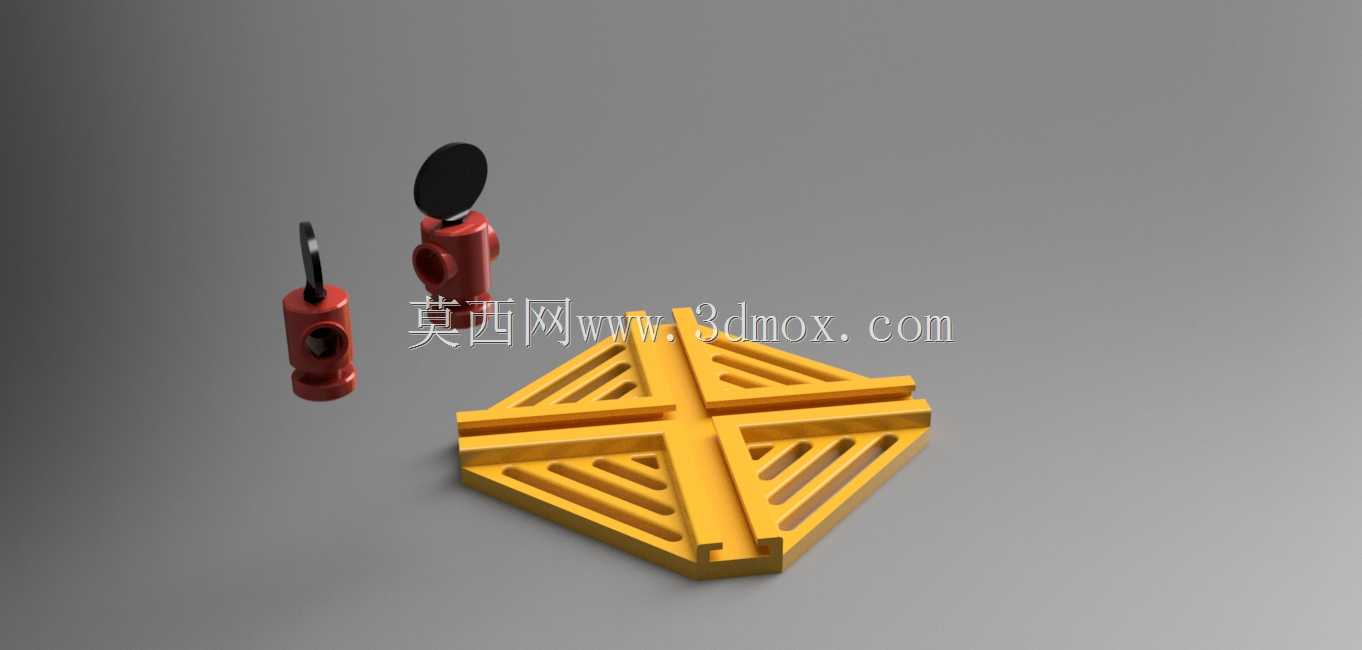

　　手工DIY等多个需要绘制椭圆轮廓的作业场景，结构上没有易损的复杂传动部件，日常使用仅需定期清理导向槽内的木屑、灰尘即可保证滑动顺畅，3D打印的制作方式也让使用者可根据自身的特殊需求对结构尺寸进行微调，比如加大基座尺寸适配更大规格的椭圆绘制，或者更换笔座结构适配不同类型的划线工具，整体结构的拓展性较强。在设计过程中，结构的受力点都做了加厚处理，蝶形旋钮的位置特意做了防滑纹理设计，即使手上沾有木屑、灰尘也可轻松拧动锁紧，基座底部做了微小的倒角处理，避免在滑动过程中刮伤板材表面，滑杆与导向槽的配合间隙控制在合理范围，既不会因为间隙过大导致划线精度下降，也不会因为间隙过小出现滑动卡滞的问题，所有的打印件结构都采用等壁厚设计，保证3D打印过程中冷却均匀，减少打印内应力导致的零件变形，组装时仅需将滑杆穿入基座的导向孔，锁紧两个蝶形旋钮即可完成整套夹具的装配，无需额外的粘接、紧固件连接，拆装维护都十分便捷。
