木质手动夹持推杆工装结构设计

　　这款手动夹持推杆结构，主要面向小型木工加工作业、手工DIY工坊、教学实训场景中的工件定位与推送需求，在小型木料裁切、开槽、打磨工序中，能够替代人手完成工件的夹持固定与定向推送，避免操作时手部过于靠近刀锯、磨头等危险作业端，降低手工操作的安全风险，同时保证工件进给过程的姿态稳定，减少加工偏移导致的尺寸误差。

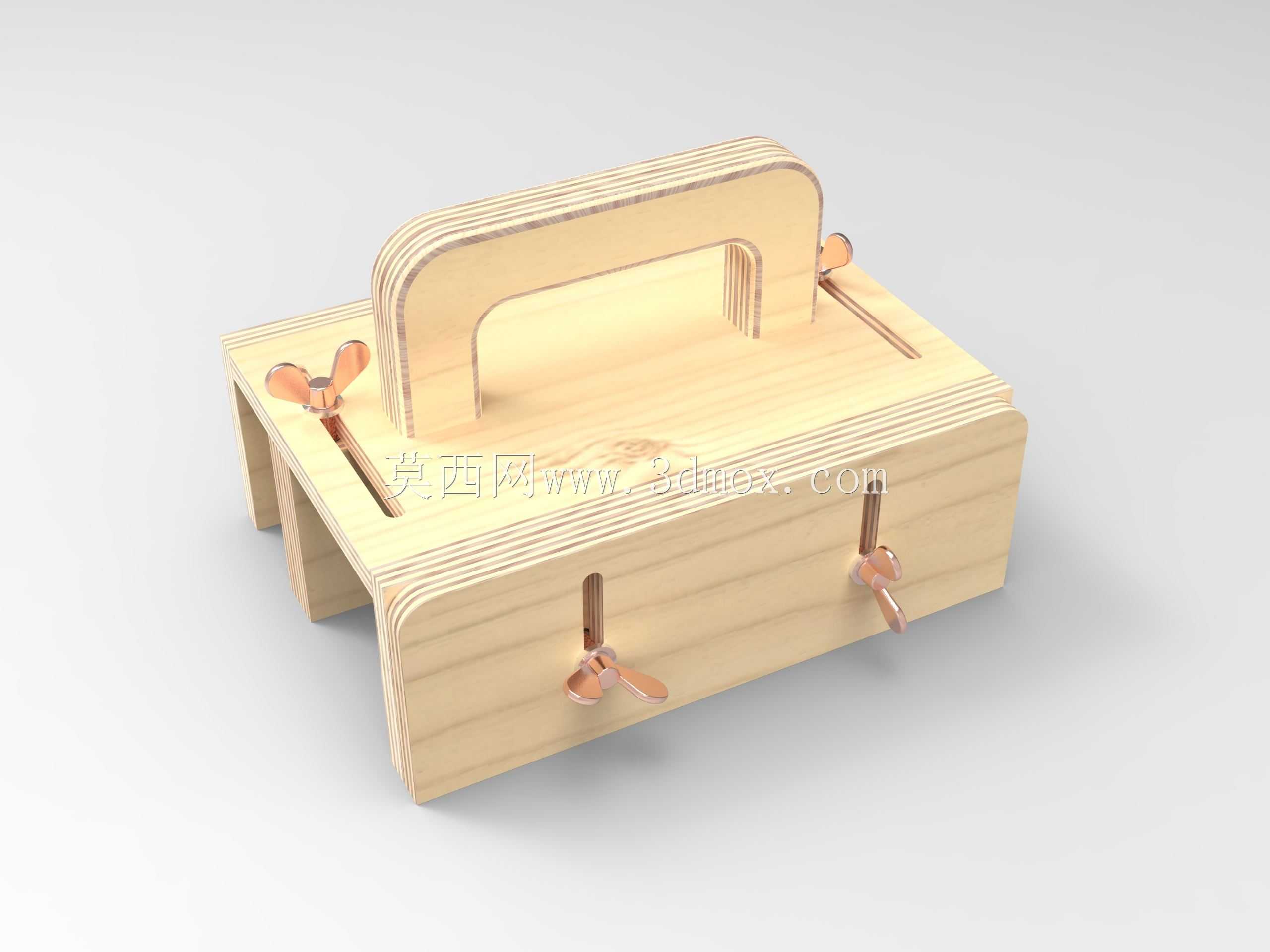

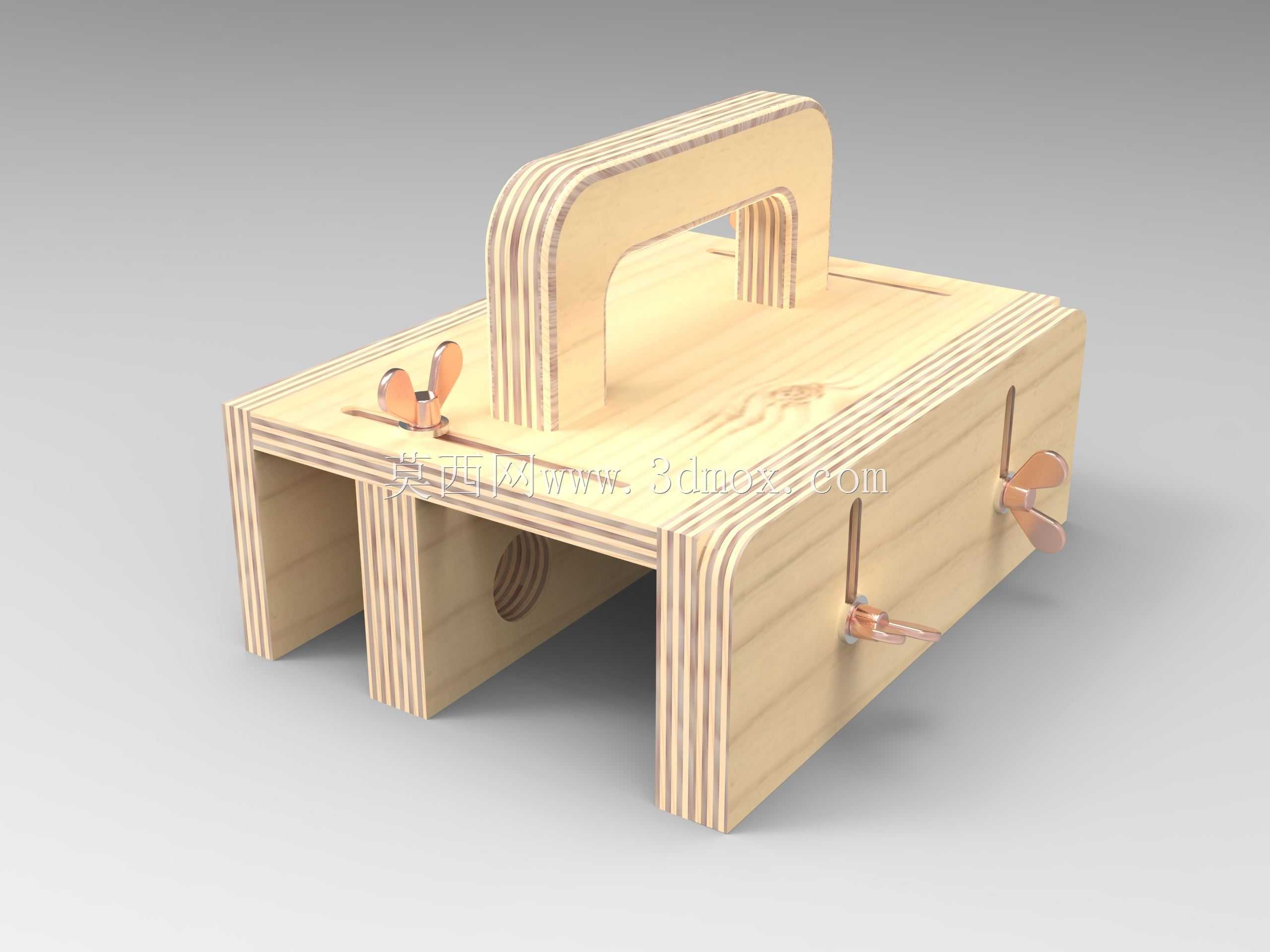

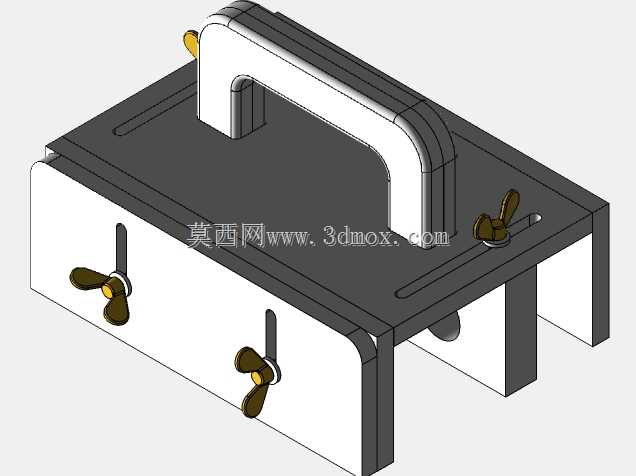

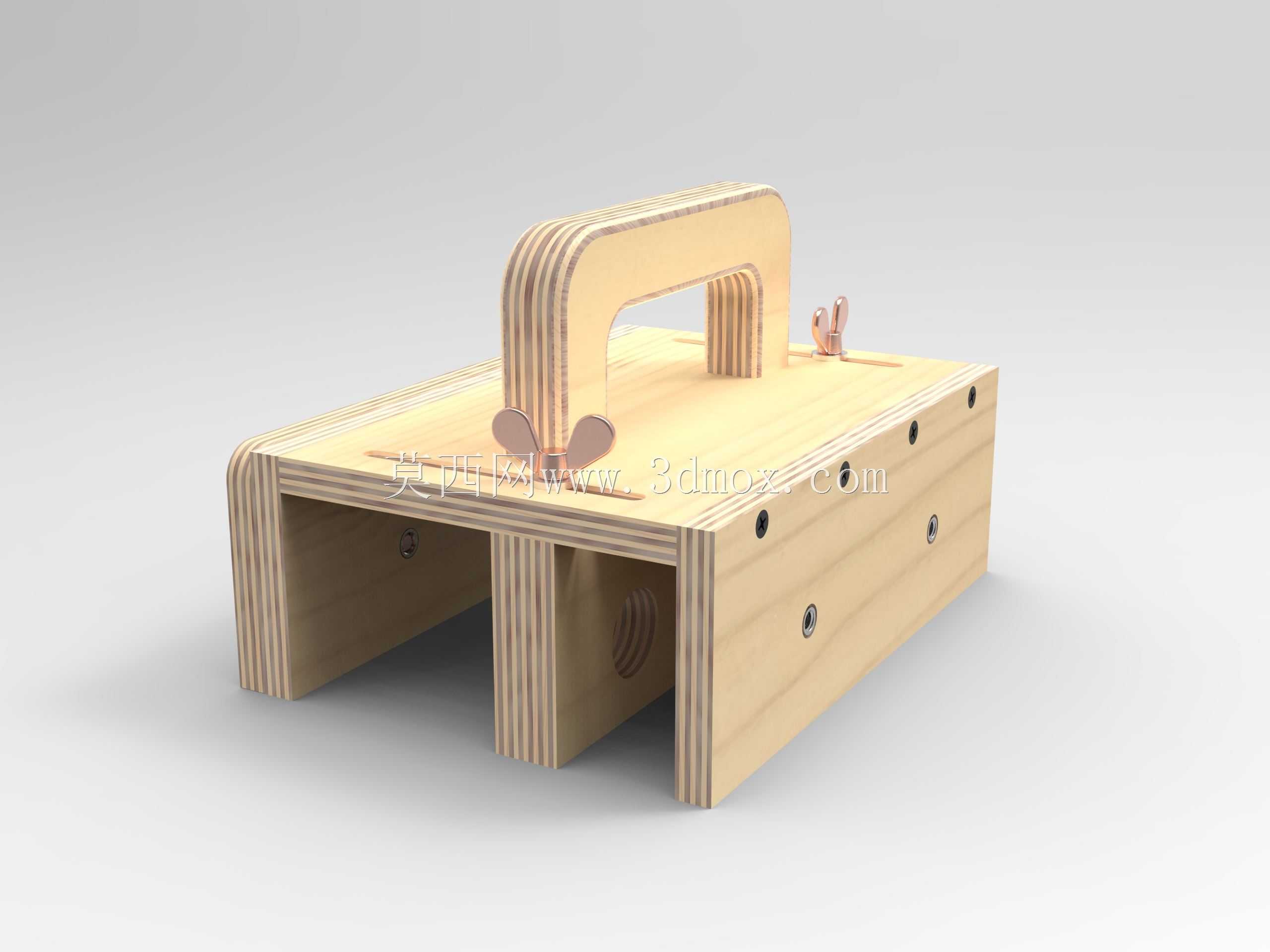

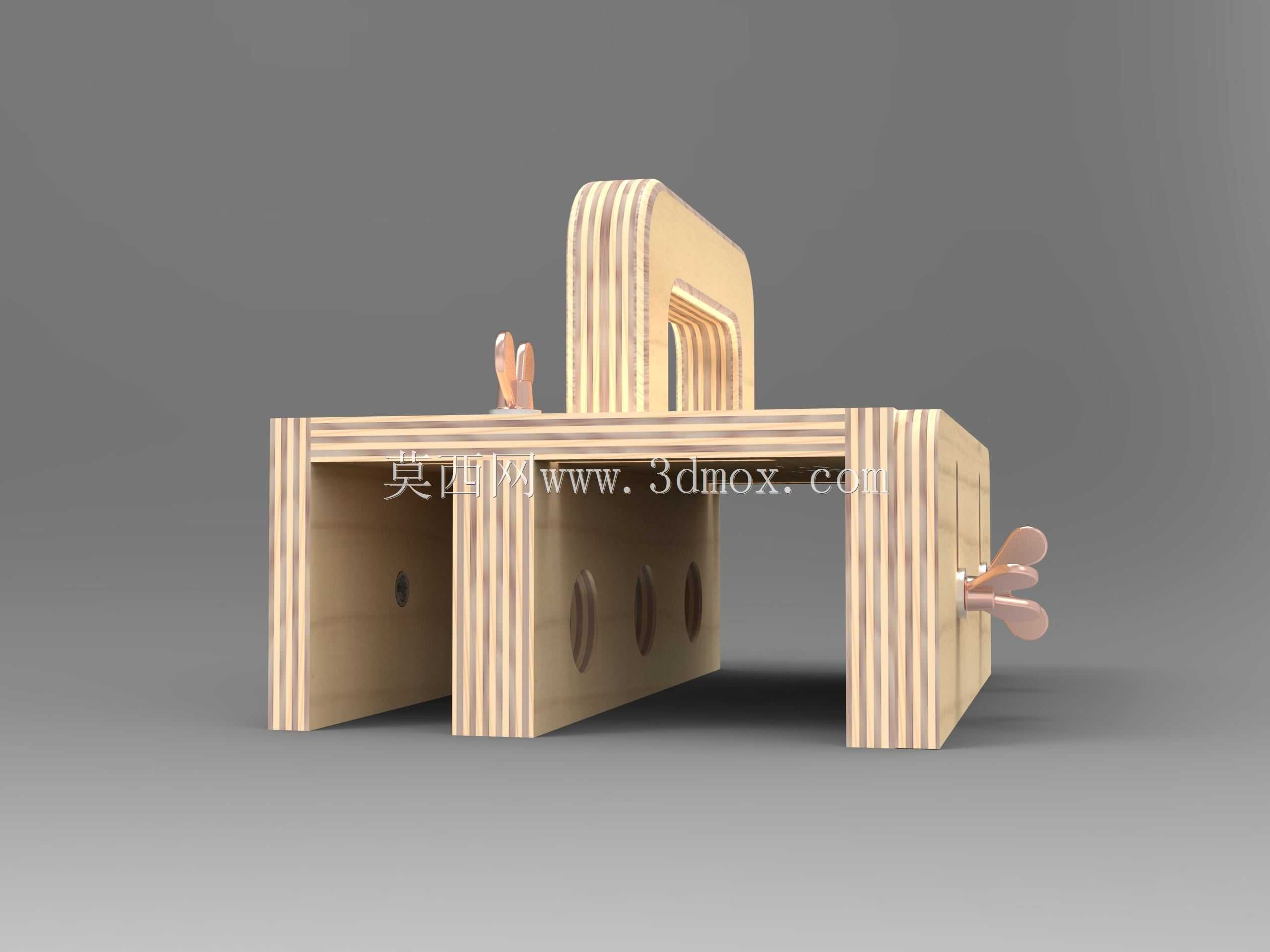

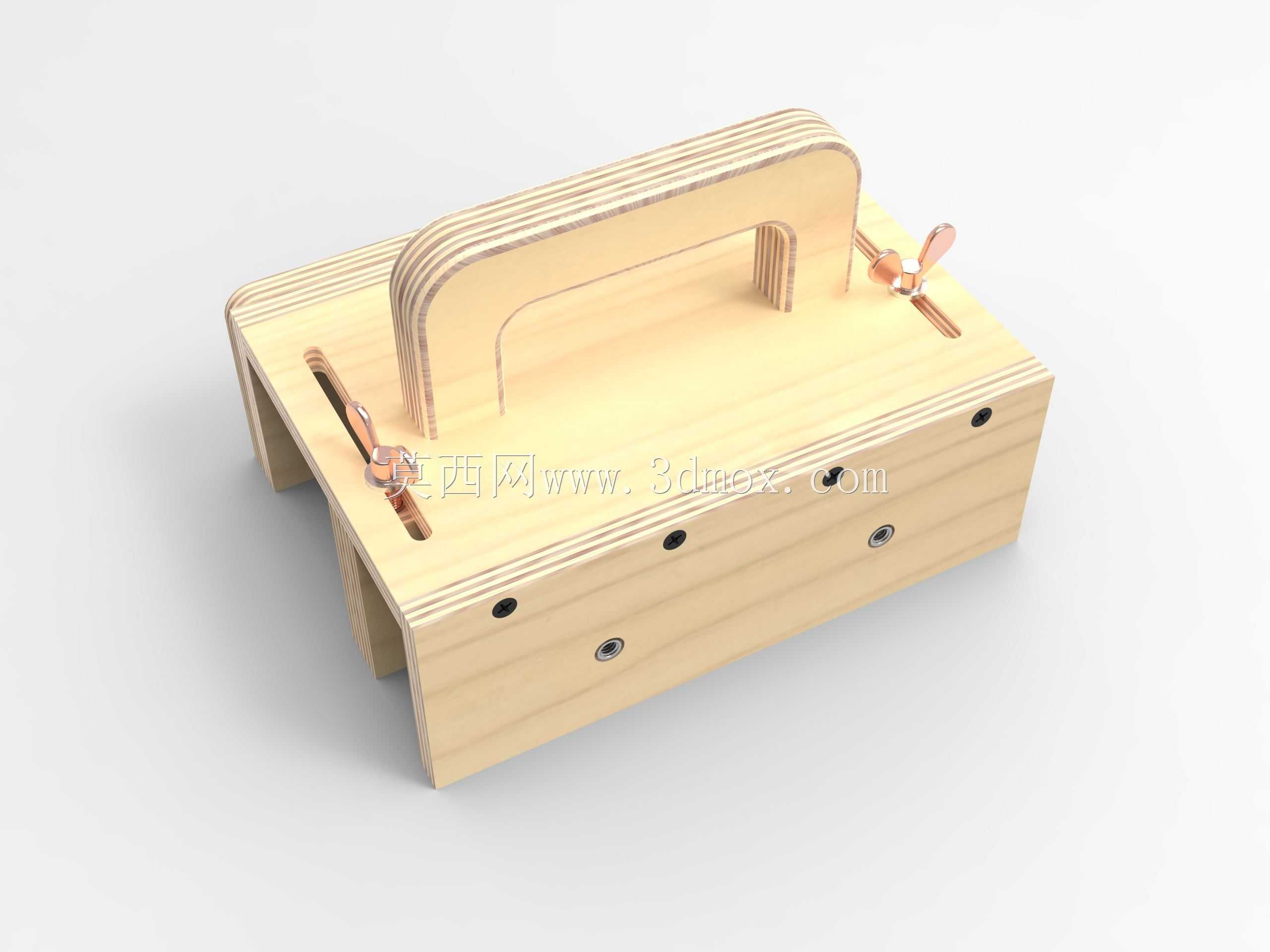

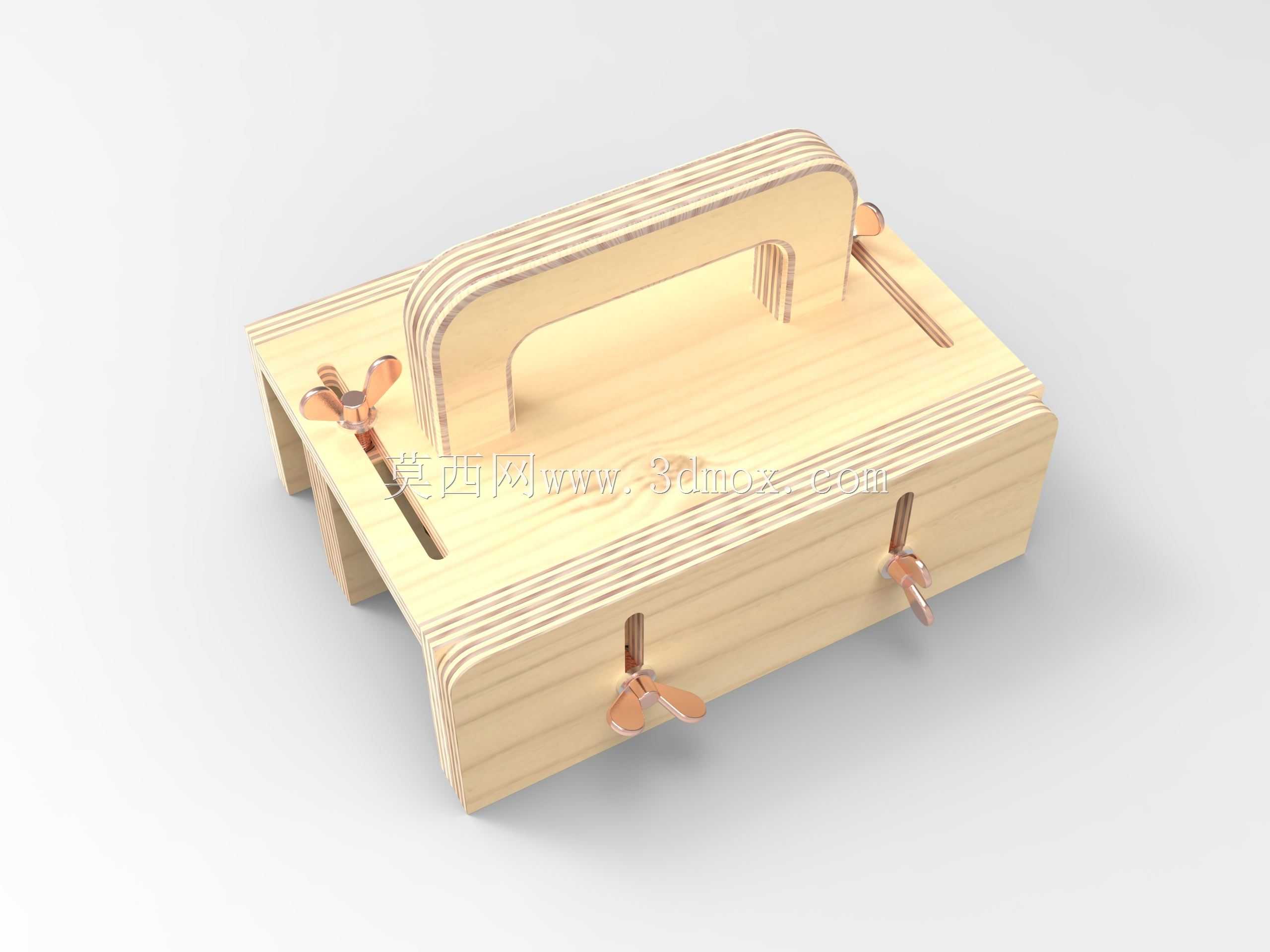

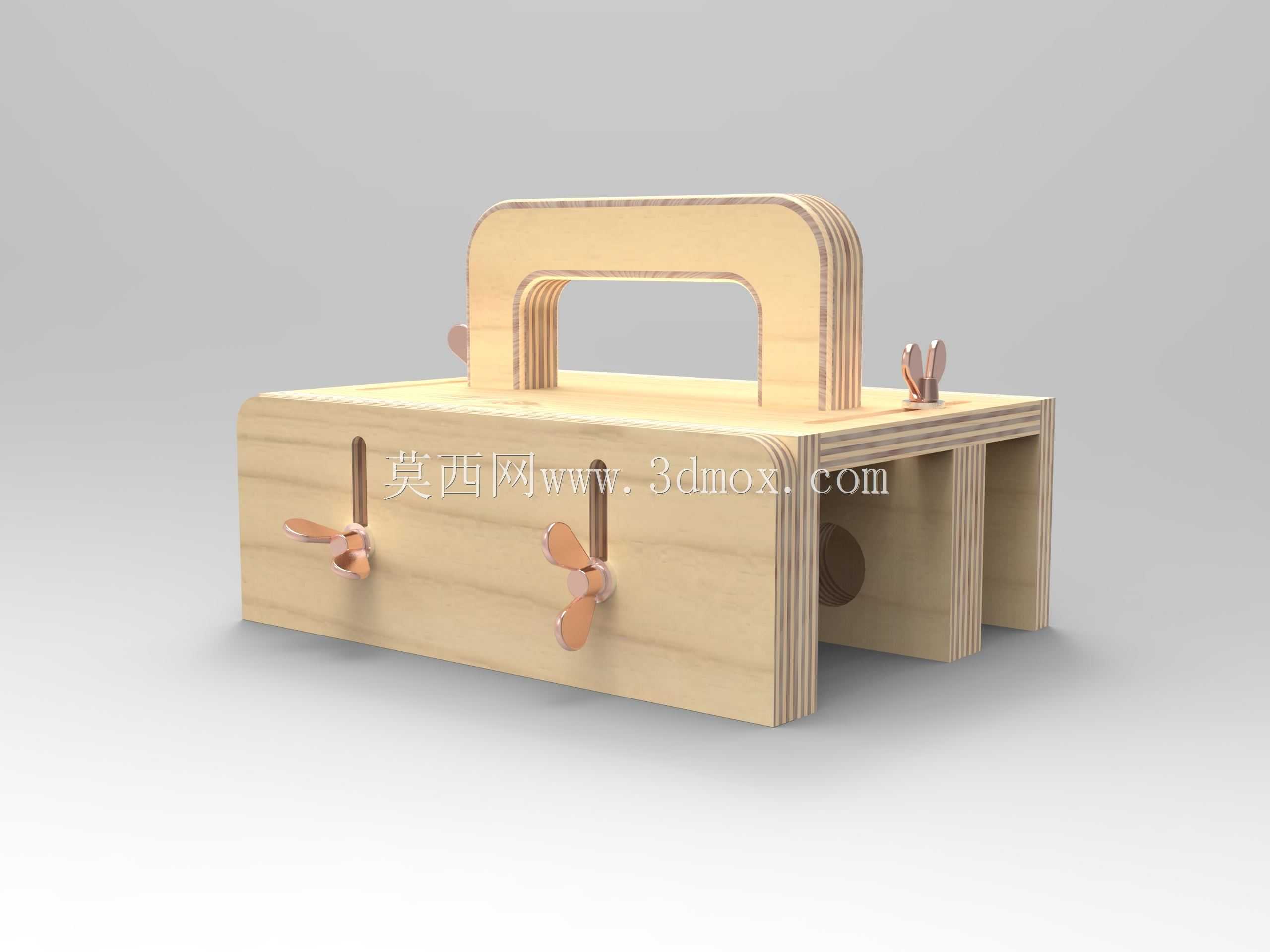

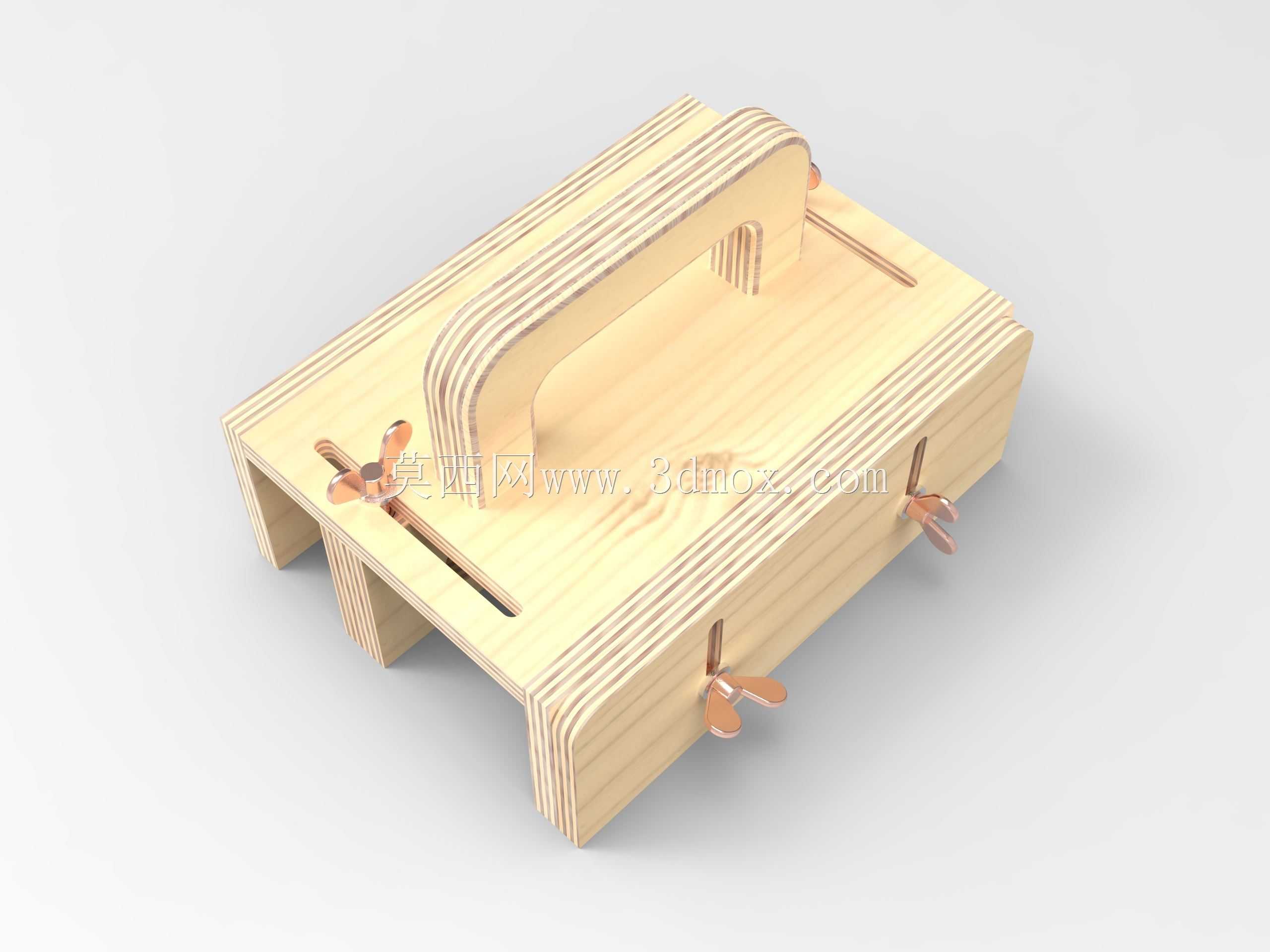

　　从功能特性来看，该结构集成了夹持锁紧与直线推送两个核心功能，主体采用多层胶合板叠合加工而成，整体为一体式箱型基座搭配拱形握持把手的结构，基座底部预留有与工作台面定位的卡槽结构，可快速卡装在常规木工工作台的靠山导轨上，不需要额外打孔固定，拆装调整效率较高。基座上设置的多组蝶形锁紧件，可根据待加工木料的宽度、厚度调整夹持间隙，锁紧后工件不会在推送过程中出现横向窜动，蝶形旋钮的设计不需要借助额外扳手工具，徒手即可完成锁紧与松脱操作，适配单人快速换料的作业节奏。

　　设计思路上，该结构没有采用复杂的金属传动构件，全部采用层压木板材通过激光切割后叠层粘接紧固，加工门槛低，制作成本可控，叠层结构的边缘自带防滑纹理，握持把手的弧度贴合人手握持的自然形态，长时间推送作业时手部不易产生疲劳。夹持端的接触位置没有做尖锐棱角处理，全部倒有R2的圆角，避免锁紧时压伤木料表面，尤其适配软木、人造板材等易留压痕的工件加工。推送行程的限位依靠基座侧面的开槽与锁紧销配合，可根据单次加工的进给长度调整推送行程范围，避免推送超程导致的加工过切问题。

　　外形尺寸与安装边界方面，该结构整体长度控制在280mm区间，宽度为160mm，握持把手的最高点距离基座底面为120mm，适配大多数常规台锯、台磨、小型木工镂铣机的工作台面操作空间，安装时基座底部的卡槽宽度适配标准30mm宽度的木工靠山，卡装后整体与工作台面的贴合间隙小于0.5mm，推送过程中不会出现翘头、卡滞问题。夹持工位的最大开口宽度为120mm，最大夹持厚度为60mm，可覆盖绝大多数小型手工木料加工的工件尺寸范围，当需要加工更小尺寸的工件时，可在夹持面加装定制的垫块缩小夹持间隙，不需要改动主体结构即可拓展适配范围。

　　实际使用过程中，该结构的受力路径经过优化，推送时的作用力从握持把手传递到整个箱型基座，再均匀分散到夹持的工件上，不会出现局部应力集中导致的结构变形，叠层胶合板的材质本身具备一定的减震特性，推送过程中可吸收少量加工设备产生的振动，让工件进给过程更平稳。结构上没有设置易损的精密传动部件，日常维护只需要定期清理卡槽内的木屑，在滑动接触面涂抹少量滑石粉即可保持顺滑的推送手感，长期使用后如果夹持面出现磨损，只需要更换最内侧的两层夹板即可完成修复，维护成本极低。在木工教学实训场景中，该结构也可作为工装设计的教学案例，帮助初学者理解手动夹具的定位、锁紧、操作人机工程等核心设计要点，其全木质的加工方式也适合学员自行复刻制作，快速验证夹持与推送结构的设计逻辑。
