直插双列封装集成电路三维结构模型

　　在电子设备结构设计、PCB布局仿真、教学演示模型搭建等场景中，直插式双列封装集成电路是极为常见的板载元件，这类元件的三维建模精度直接影响整机结构干涉检查、装配模拟的最终效果。本次构建的模型还原了标准双列直插封装集成电路的完整外形结构，覆盖了塑封主体、金属引脚、标识刻印区域等全部细节，可直接导入各类结构仿真场景使用。

　　从实际应用场景来看，这类直插封装集成电路广泛出现在传统工控板卡、老式家电控制板、教学实验电路板、电源管理模块等设备中，相比贴片封装元件，其引脚强度更高，耐插拔性能更好，适合需要频繁更换元件、手工焊接调试的场景。在做整机结构装配时，这类元件的引脚伸出长度、塑封体高度、引脚间距都是需要严格核对的安装边界参数，一旦建模尺寸出现偏差，就可能在装配模拟中出现引脚与焊盘对位不准、塑封体与周边散热片或接插件干涉、元件高度超出壳体内部净空等问题，直接影响后续开模或样机制作的进度。

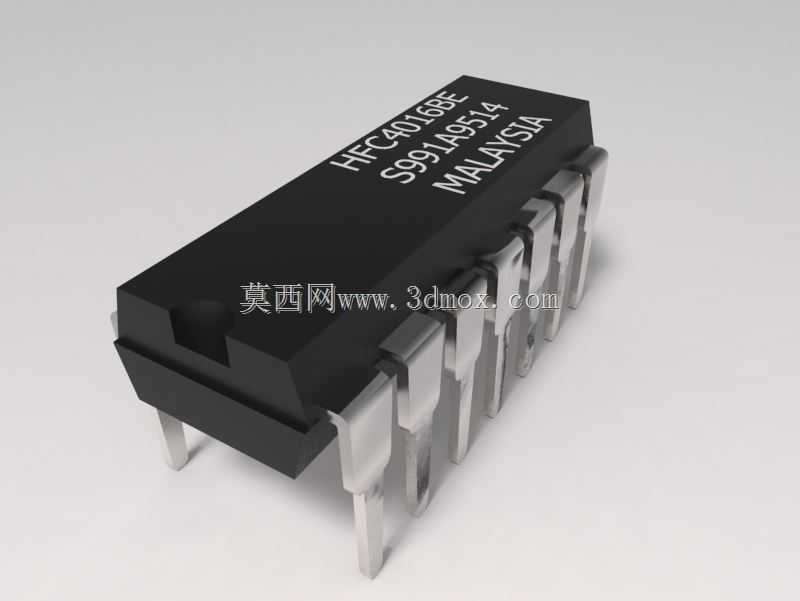

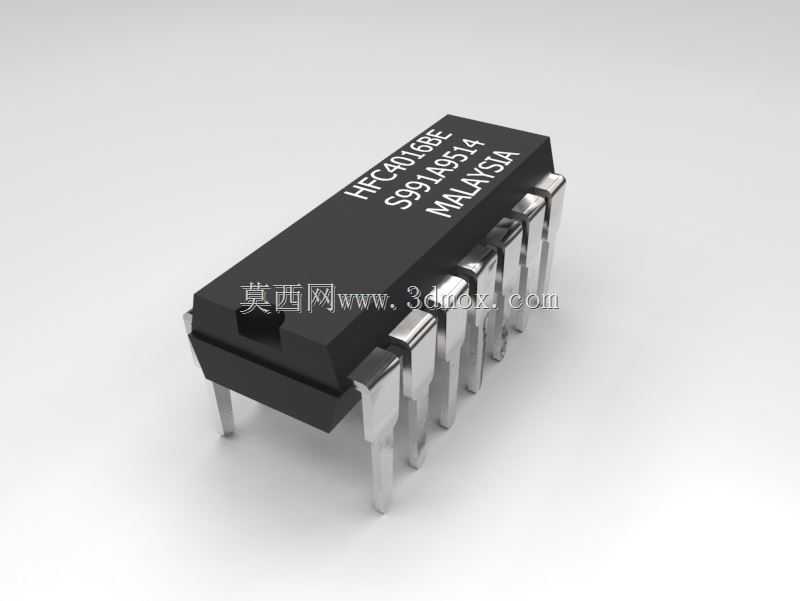

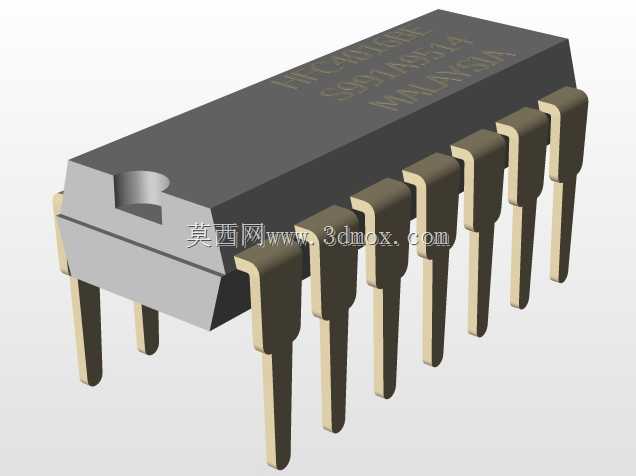

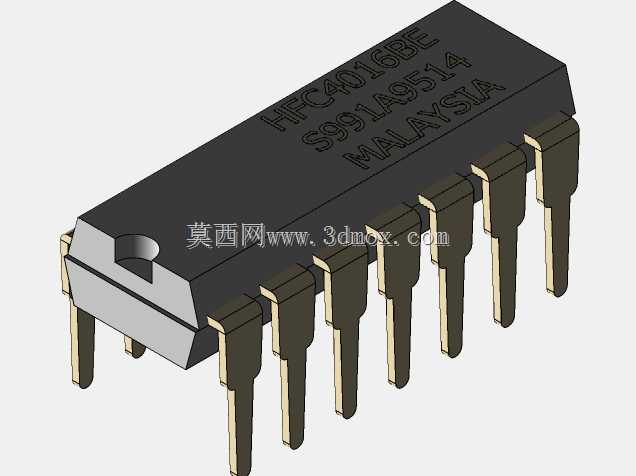

　　模型设计过程中，首先参照行业通用的双列直插封装尺寸规范确定了整体轮廓：塑封主体采用长方体切角结构，一端设置了标准的半圆定位缺口，用于标识元件第一引脚位置，避免实际装配时出现插反的问题；引脚部分按照标准间距均匀排布在塑封体两侧，每根引脚都还原了直插封装特有的弯折结构，包括与塑封体连接的根部段、向外伸出的弯折段、插入PCB焊盘的直段，引脚的截面尺寸、弯折角度都符合实际加工规范，能够真实还原元件插装到PCB上的状态。塑封体表面的标识区域做了凹陷刻印效果，还原了真实元件表面丝印的层级感，在做渲染输出或教学演示时，能够更贴近实物的视觉效果。

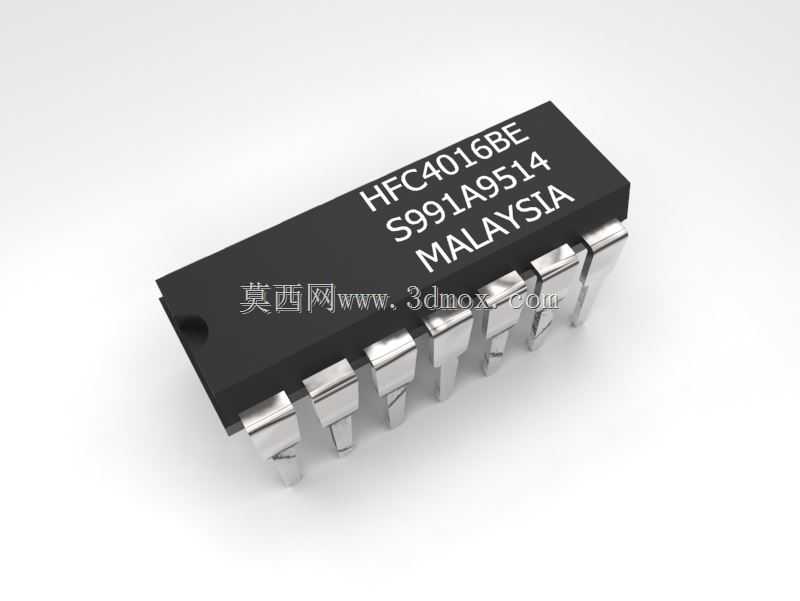

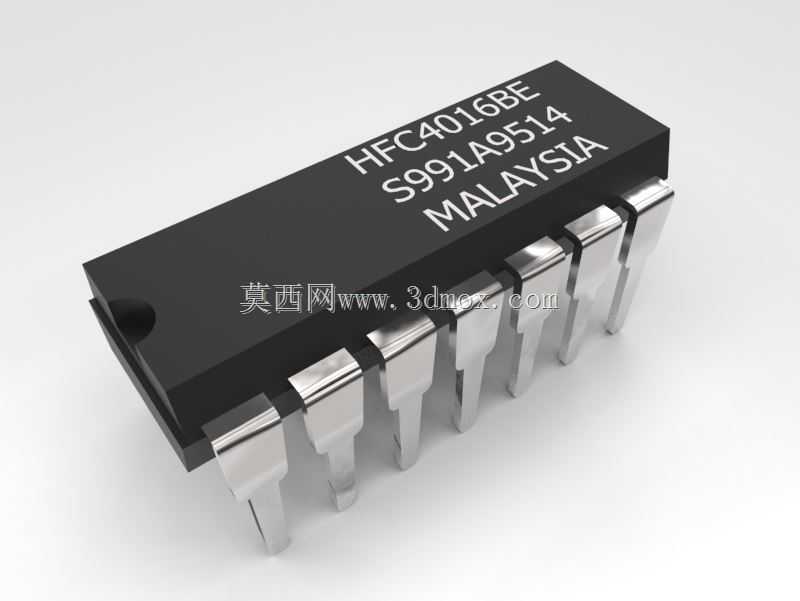

　　从功能特性还原角度，模型区分了塑封体与金属引脚两种不同材质的外观属性，塑封部分为哑光黑色工程塑料质感，金属引脚为亮面镀锡金属质感，在做产品渲染、装配动画制作时，能够清晰区分不同结构部分，提升演示内容的真实度。模型的所有结构都做了实体化处理，没有破面、重叠面等几何问题，可直接用于干涉检查、质量属性测算、3D打印样件制作等场景，不需要额外做几何修复。

　　在安装边界的尺寸设定上，模型严格对应标准14脚双列直插封装的安装要求：两侧引脚的中心间距、相邻引脚的间距、引脚伸出塑封体底部的长度、塑封体距离PCB板面的安装高度都做了精准控制，导入PCB结构文件后，可直接匹配标准封装焊盘的位置，不需要额外调整尺寸。对于做电子设备结构设计的工程师来说，这类标准化的元件模型能够大幅减少重复建模的工作量，在方案设计阶段就可以快速完成板载元件的布局，提前排查元件与周边结构件的空间冲突，避免后期样机制作时出现装配问题。

　　在教学演示场景中，这个模型可以用于讲解双列直插封装的结构特点、元件焊接定位方法、PCB封装匹配要点等内容，相比二维图纸，三维模型能够更直观地展示元件各个部分的结构关系，帮助初学者快速理解直插式集成电路的装配逻辑。在做产品展示动画、维修培训课件时，高精度的元件模型也能提升内容的专业度，让观众更清晰地了解元件在整机中的位置与装配方式。
