快装式工业测量卡尺结构设计

　　在机加工车间的工序间巡检场景里，这类快装式卡尺的使用频率远高于常规手持游标卡尺，它不需要操作人员反复手持对位，可直接固定在工位旁的检测台架上，完成冲压件、机加工小件的关键尺寸快速核验，适配流水线旁的批量抽检需求，能减少手持测量带来的人为对位误差。从结构功能来看，这款卡尺采用分体式卡持结构，固定卡爪与活动卡爪的配合面做了平面度修型处理，测量面的平行度公差控制在0.01mm以内，保证测量时不会因为接触面倾斜出现读数偏差。活动卡爪的锁紧结构采用偏心凸轮式快锁设计，扳动锁紧拨片即可快速锁定测量位置，不需要像普通卡尺那样旋紧锁紧螺钉，能大幅缩短单件测量的操作时间，适配节拍较快的生产现场。设计阶段首先考虑的是安装适配性，

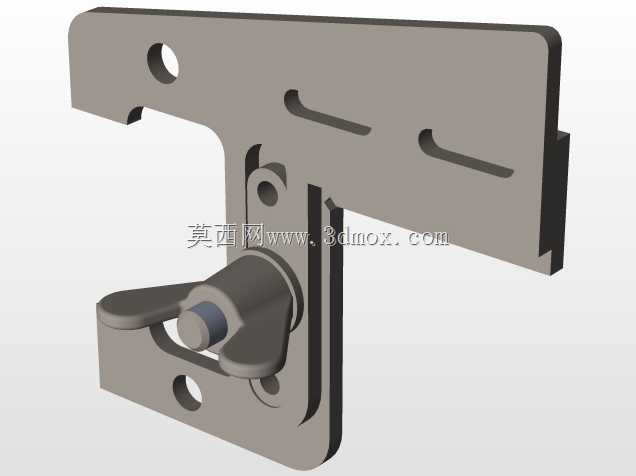

　　卡尺的安装基板上预留了两个圆形安装孔与两个长条形调节腰孔，圆形孔用于快速定位初装，腰孔则可以实现测量位置的前后微调，安装时可以根据被测工件的摆放位置，在腰孔的行程范围内调整卡爪的伸出长度，不需要重新加工安装孔位，适配不同尺寸规格的台架安装需求。基板的厚度设计为6mm，采用45号钢调质处理，保证长期使用不会因为夹持受力出现基板变形，腰孔的边缘做了倒角处理，避免安装时螺栓头刮蹭孔边产生毛刺影响安装精度。卡爪的测量行程设计为80mm，覆盖了常规小型冲压件、注塑件的外形尺寸测量范围，活动卡爪的导向槽采用一体式铣削加工，导向面与卡爪的配合间隙控制在0.008mm以内，保证活动卡爪滑动时不会出现晃动，避免测量时出现示值误差。

　　偏心锁紧机构的凸轮轮廓做了渐开线修型，锁紧时的接触面积更大，锁紧后不会因为现场的振动出现卡爪滑移，保证测量数值的稳定性。在实际使用场景中，这款卡尺可以搭配不同的测头附件，针对带圆弧面、台阶面的工件做适配测量，不需要更换整套检具，只需要更换卡爪前端的测头即可完成不同特征的尺寸检测。安装边界方面，整个卡尺组件的总高度为120mm，安装基板的宽度为75mm，安装时只需要在台架上预留100mm×80mm的安装平面即可，两个固定安装孔的中心距为45mm，适配常规的M6安装螺栓，腰孔的调节行程为20mm，可覆盖安装位置的加工误差，降低台架的加工精度要求。结构设计上没有采用复杂的传动组件，所有零件都采用常规的机加工工艺即可完成生产，

　　零件的加工工序少，装配时只需要将导向轴、活动卡爪、锁紧凸轮依次装入基板的对应位置，不需要复杂的调试工序，后期维护时也可以快速拆解清理测量面的切屑、油污，适合车间多粉尘、多油污的使用环境。测量面的硬度做了淬火处理，硬度达到HRC45-50，长期接触钢制工件也不会出现测量面磨损，延长检具的校准周期，减少日常维护的工作量。和常规的手持卡尺相比，这种固定式安装的卡尺不需要操作人员持续手持施力，测量时只需要将工件靠紧固定卡爪，推动活动卡爪贴合工件表面后扳动锁紧拨片即可读数，操作人员的劳动强度更低，长时间批量检测也不会因为手部疲劳出现测量误差。在冲压生产线的终检工位，这类卡尺可以直接安装在出料槽旁，工件从冲压设备送出后，操作人员可以直接拿起工件放到卡尺上完成尺寸检测，不需要额外寻找放置位置，检测完成后即可直接将合格件放入周转箱，不合格件放入返工料盒，整个检测流程的动线更短，能有效提升终检环节的工作效率。针对薄壁类工件的测量，卡爪的测量面做了窄边设计，测量边的宽度为2mm，可以深入到工件的窄槽、台阶位置完成测量，不会因为测量边过宽无法接触到被测基准面，适配更多复杂结构小件的尺寸检测需求。
