28.6mm自行车坐管夹三维设计模型

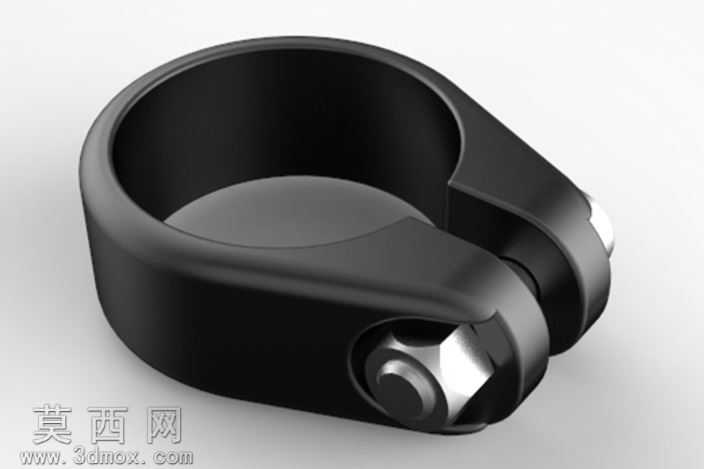

本模型为适配28.6mm管径的自行车坐管夹，采用SolidWorks2012版本完成全参数化建模，整体设计遵循自行车零配件的实用化设计逻辑，兼顾结构强度与轻量化需求。建模过程从基础环形基体特征入手，首先绘制与标准坐管外径匹配的半开放环形轮廓，通过拉伸凸台生成夹体的基础实体，针对夹体开口端的锁紧结构，采用对称切除的方式加工出螺栓安装耳位，保证两侧耳位的同轴度与平行度，避免锁紧时出现应力偏载。模型的螺栓与螺母部分采用标准件参数化建模，螺纹特征通过装饰螺纹线结合实体切除的方式实现，既还原了紧固件的外观细节，也控制了模型整体的文件体量，方便后续装配与修改。材质与渲染层面，夹体主体设定为铝合金阳极氧化材质，表面赋予细腻的哑光黑色质感，金属螺栓部分采用镀铬金属材质，通过环境光遮蔽、高光反射参数的调整，还原出五金零件真实的金属质感，渲染输出的效果图清晰展现了夹体的曲面过渡与棱角细节，所有圆角特征均按照实际加工工艺设置，避免出现尖锐棱角，匹配量产零件的倒角工艺要求。结构设计上，该坐管夹采用经典的单螺栓快锁结构，环形夹体的开口间隙经过合理计算，当螺栓锁紧时，夹体能够产生均匀的弹性形变，抱紧坐管外壁实现固定，不会出现局部应力集中导致的夹裂坐管或者锁不紧的问题；夹体内壁设计有细微的防滑纹理结构，能够增加与坐管之间的摩擦力，提升固定可靠性，同时不会过度损伤坐管表面的涂装。设计思路上，该模型采用全参数化的特征建模方式，所有关键尺寸如夹持内径、夹体宽度、螺栓规格、开口间隙均设置为可驱动参数，使用者仅需要修改对应参数值，就可以快速生成适配其他管径规格的坐管夹模型，无需重新绘制基础特征，大幅提升同系列零件的设计效率。模型的所有特征均保留完整建模历史，方便后续根据实际使用需求调整结构，比如可以快速修改为双螺栓锁紧结构、添加快拆扳手结构，适配不同档次自行车的装配需求，整体建模逻辑符合机械设计的规范，特征树清晰有序，没有冗余的错误特征，可直接用于后续的工程图导出、3D打印验证或者数控加工编程参考。
