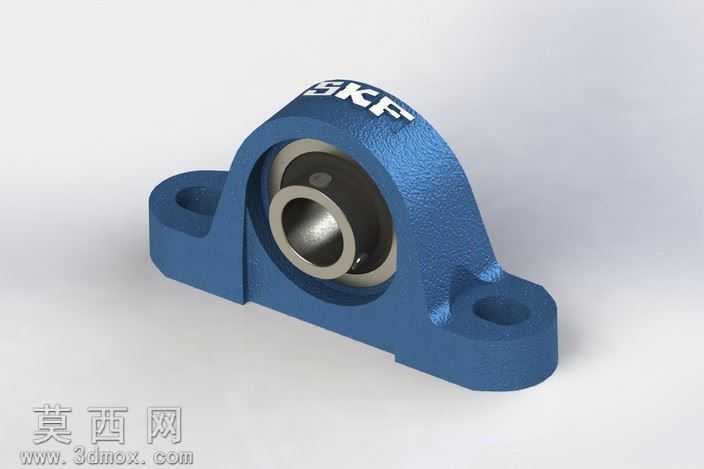

SKF SYK20带座外球面轴承三维设计

本模型为SKF品牌SYK20系列带座外球面轴承，建模过程严格遵循原厂产品尺寸规范，以SolidWorks为核心建模工具完成全参数化设计，可直接用于后续装配调用与工程图导出。建模阶段首先完成轴承内圈、外圈、滚动体、保持架的核心传动结构搭建，内圈内径严格匹配20毫米的公称轴径，滚动体采用等距阵列方式完成排布，保证滚动体与内外圈滚道的贴合精度符合轴承实际运行的配合公差，还原球轴承的转动副结构特性。轴承座部分采用立式菱形安装座结构，建模时精准还原两侧安装孔的中心距、孔径与沉台结构，座体与轴承外圈的配合面采用过盈配合的尺寸设计，还原真实产品中轴承外圈与座体的紧固装配关系，避免运行过程中出现外圈打滑的问题。材质与渲染阶段，针对不同部件匹配对应材质属性：轴承座采用铸钢材质，渲染时还原铸铁表面的粗糙磨砂质感，添加细微的铸造纹理提升真实感，表面蓝色涂装采用哑光金属漆材质，还原SKF原厂产品的外观配色；轴承内外圈与滚动体采用高碳铬轴承钢材质，渲染时赋予金属抛光质感，添加适当的环境反射效果，突出金属部件的加工精度与表面光洁度；保持架采用冲压钢材质，还原薄钢板冲压成型的结构厚度与边缘细节。结构设计上完整还原带座轴承的一体化特性，将轴承单元与安装座整合为单一装配体，既保留轴承自身的旋转调心功能，又通过安装座的两个固定孔实现设备机架上的便捷安装，模型各部件间保留正确的装配约束关系，可直接在装配环境中模拟轴承的旋转运动，验证传动过程中的干涉情况。设计过程中充分考虑该类轴承的实际应用场景，针对输送设备、轻工机械、农业机械等常见使用工况的安装需求，保证安装孔位、配合尺寸的通用性，模型可直接导入各类机械装配场景中作为标准传动部件使用，无需二次调整尺寸，大幅提升机械设计过程中标准件调用的效率。
