纺织品回收专用弧形顶投递收纳柜结构

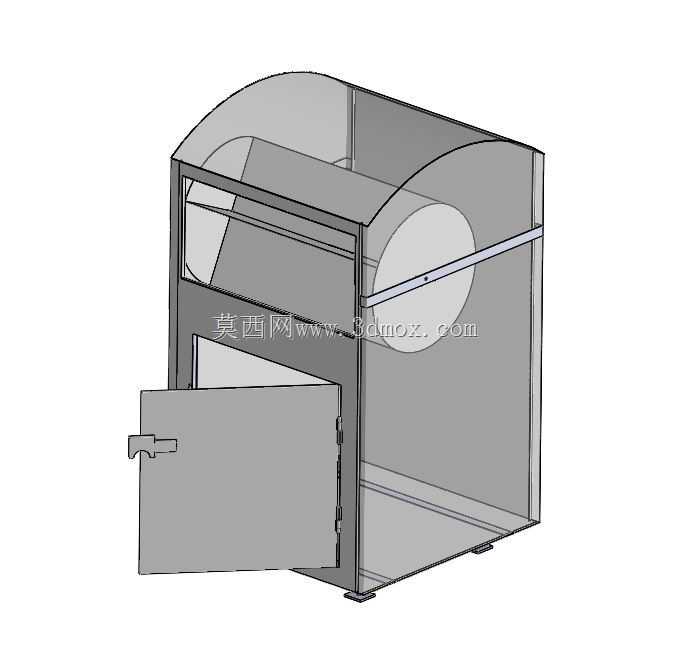

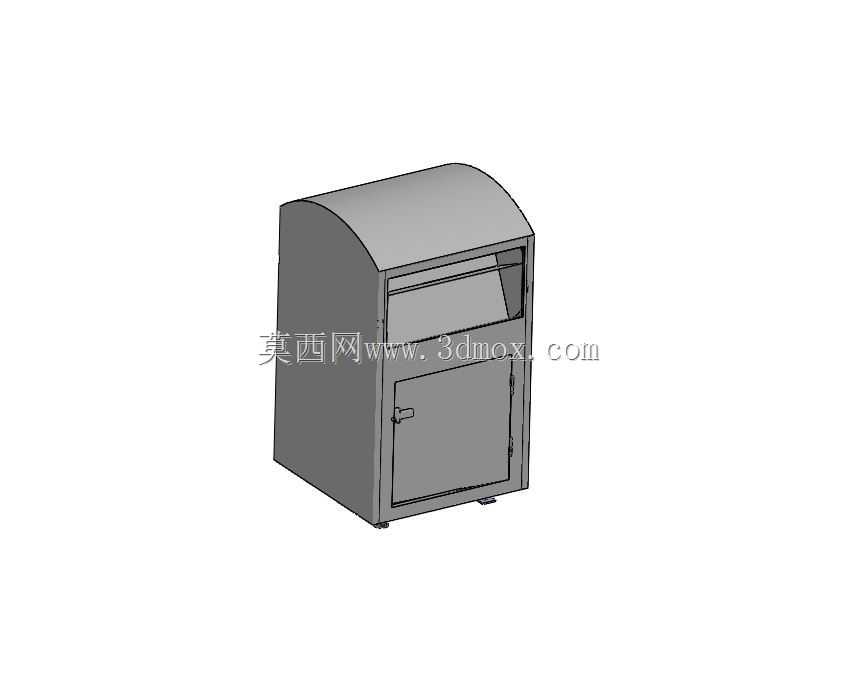

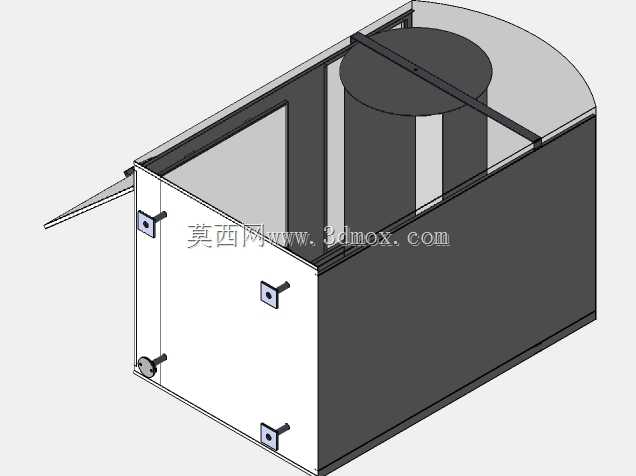

　　这款纺织品回收专用柜体的设计，最初是针对社区旧织物回收场景的痛点做的定向优化，此前常见的敞口回收箱容易出现织物被雨水打湿、被无关人员随意翻拣的问题，同时投递口高度不合理也会导致居民投递意愿下降，在做结构方案阶段，首先确定了封闭柜体的整体思路，顶部做弧形曲面过渡，一方面是避免雨天顶部积水渗漏，弧形面的排水坡度可以让雨水顺着柜体两侧自然流下，不需要额外做顶部排水槽结构，减少焊接与密封的工作量，另一方面弧形顶没有平面承托结构，也能避免无关人员在柜体顶部堆放杂物、张贴小广告，降低后期运维的清理成本。

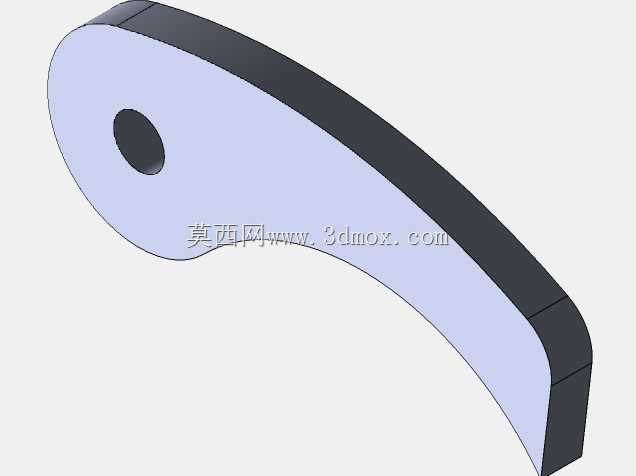

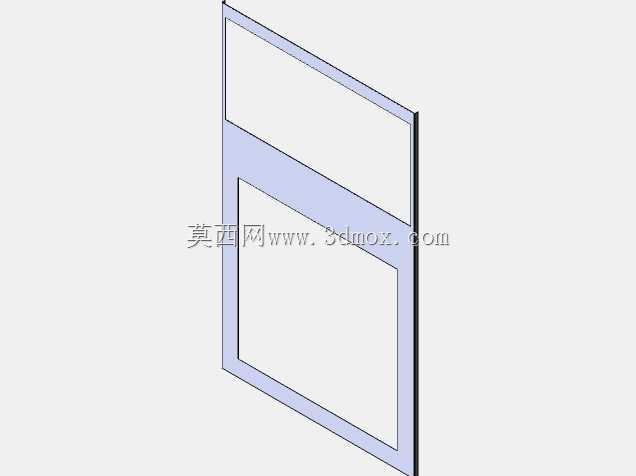

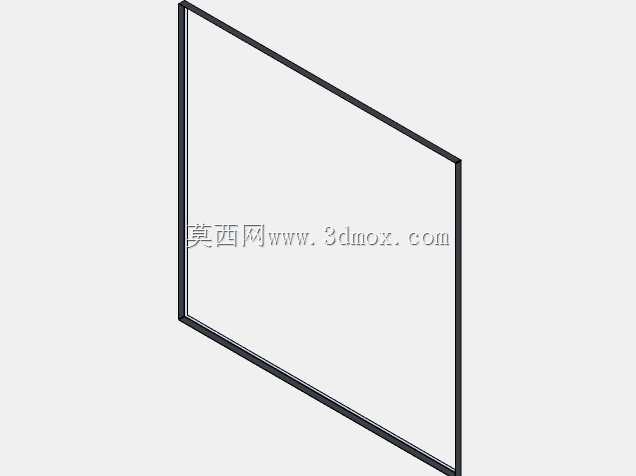

　　柜体的功能分区做了上下两段式划分，上部为倾斜式投递口，投递口的下沿高度设置在1100mm左右，刚好适配成年人站立时的手部投递高度，不需要过度弯腰就能将折叠好的旧衣物、家纺织物投入柜内，投递口做了向内倾斜的挡片结构，挡片上端通过转轴与柜体框架连接，自然状态下靠自重闭合，投递时只需要向内推开挡片即可，投递完成后挡片自动回落封闭投递口，既可以避免柜内的织物异味向外散溢，也能防止外部的雨水、灰尘飘入柜内污染待回收织物，挡片的开合角度做了限位设计，最大开启角度不超过45度，既保证常规体积的织物包裹能够顺利投入，也避免开口过大导致人员伸手翻拣柜内物品的情况。下部为单开式检修门，门体与柜体框架通过侧边合页连接，门锁采用通用型三角锁结构，运维人员可以用通用钥匙快速开门，将柜内收纳的纺织品整体取出转运，门体的下沿距离地面预留100mm的间隙，避免地面积水浸泡门体导致锈蚀，同时这个间隙也方便运维人员用撬棍辅助开门，应对锁具卡顿、门体变形的突发情况。

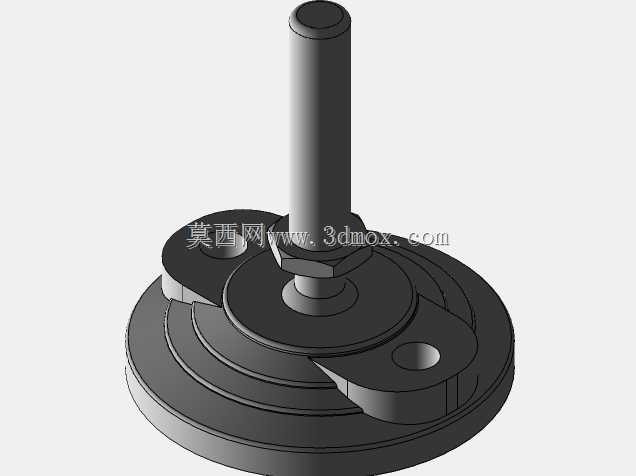

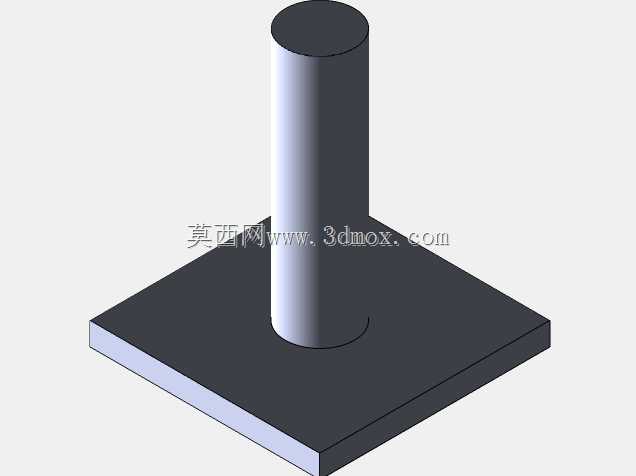

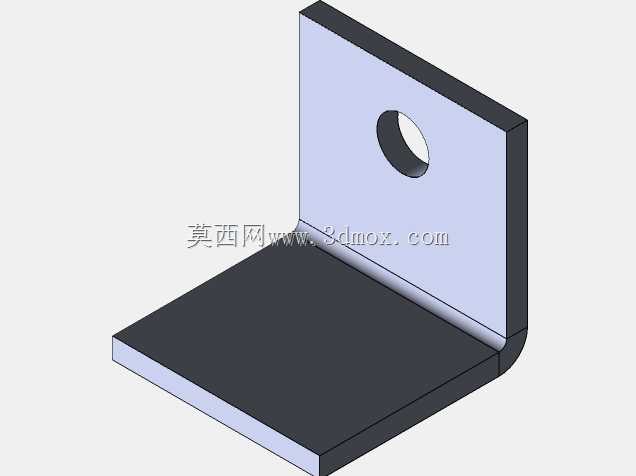

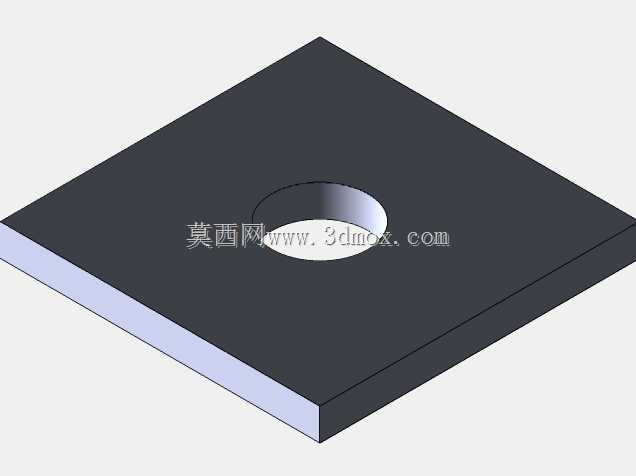

　　柜体的整体外形尺寸控制在宽度800mm、深度600mm、总高度1400mm的范围内，这个尺寸边界刚好适配社区人行道、单元楼门口的狭窄安装空间，不会占用过多的通行面积，柜体底部设置了四个嵌入式的安装脚，每个安装脚都预留了膨胀螺栓安装孔，可以直接固定在硬化的水泥地面上，不需要额外做混凝土基础，安装时只需要在地面打四个对应尺寸的膨胀螺栓就能完成固定，抗风等级可以满足内陆地区常规户外使用需求，不会被大风吹倒移位。柜体的板材选用1.2mm厚的冷轧钢板，整体做折弯焊接成型，所有的外露棱边都做了R3mm的圆角打磨处理，避免安装和使用过程中划伤过往行人，内部没有额外做分层结构，整个柜体下部为连通的储物空间，有效储物容积可以达到0.5立方米左右，按照常规旧衣物的堆叠密度计算，单次满柜可以容纳约120kg的待回收纺织品，匹配常规社区3-5天的回收清运周期，不需要运维人员频繁上门清运。

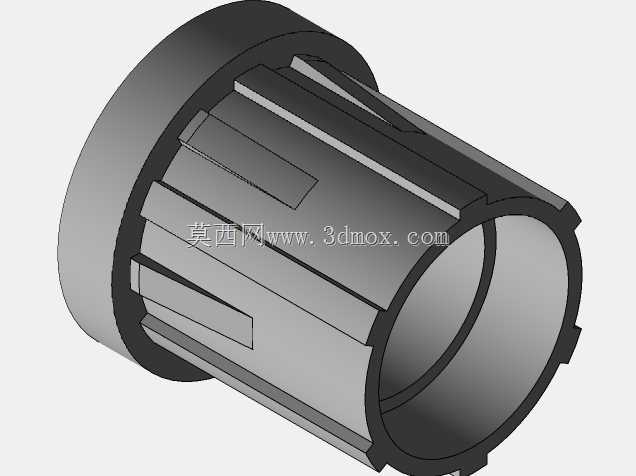

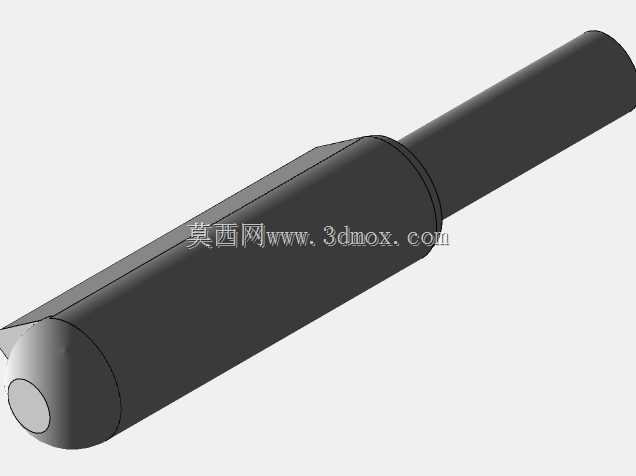

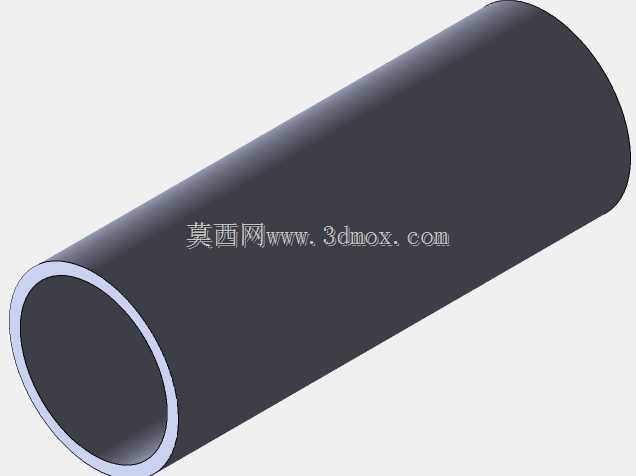

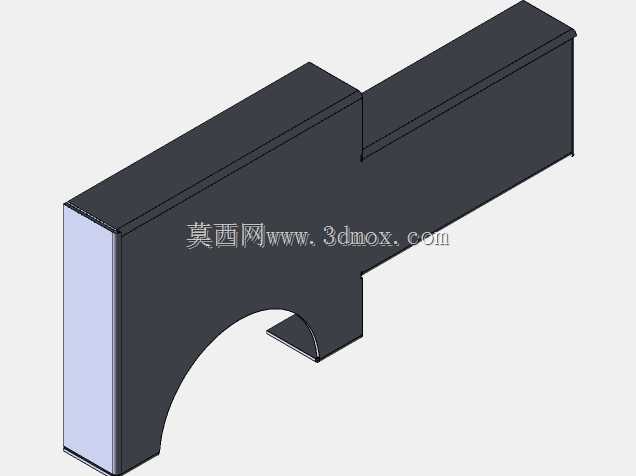

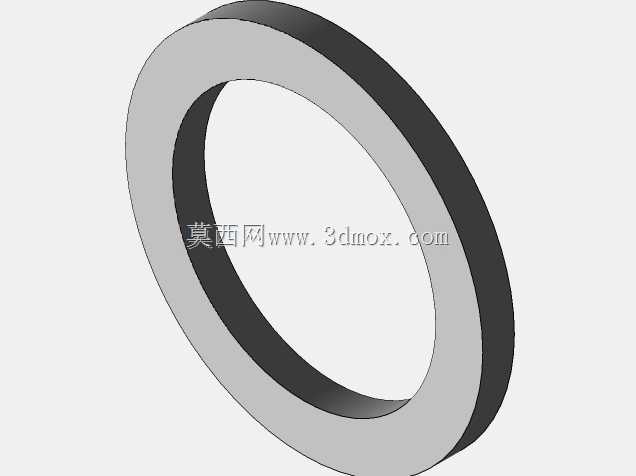

　　在结构强度设计上，柜体的侧板、背板都做了向内的压筋处理，压筋深度10mm，间距150mm，在不增加板材厚度的前提下提升了侧板的抗变形能力，即使受到轻微的外力撞击也不会出现明显的凹陷，顶部弧形板与侧板的连接位置采用满焊工艺，焊接完成后打磨平整做喷塑处理，保证连接位置的密封性能，不会出现焊缝渗水的问题。投递口的挡片采用1.5mm厚的钢板制作，转轴位置加装了尼龙轴套，减少长期开合过程中的磨损，延长挡片的使用寿命，即使经过上万次的投递开合，转轴位置也不会出现明显的旷量。考虑到户外使用的耐候性需求，整个柜体的表面做户外级粉末静电喷塑处理，涂层厚度控制在60-80μm，可以耐受紫外线照射、雨水冲刷，3-5年内不会出现明显的褪色、涂层脱落问题，不需要频繁做补漆维护。

　　这款柜体的使用场景并不局限于社区旧纺织品回收，调整内部结构后也可以用于其他小件废弃物的分类回收，比如旧电池、过期药品的定点收纳，只需要根据收纳物品的尺寸调整投递口的大小、增加内部的分隔格即可，整体的框架结构不需要做大幅改动，具备一定的通用适配性。在建模过程中，所有的板件折弯系数都按照常规冷轧钢板的加工参数设置，焊接预留量也做了对应调整，导出的加工图纸可以直接用于激光下料、折弯成型，不需要二次调整尺寸参数，装配关系也做了干涉检查，所有合页、锁具的安装位置都预留了对应的安装孔位，生产时只需要按照孔位安装标准件即可，不需要现场打孔，能够有效缩短生产装配的周期，降低加工过程中的出错概率。
