矿用集成式储物集装箱结构设计

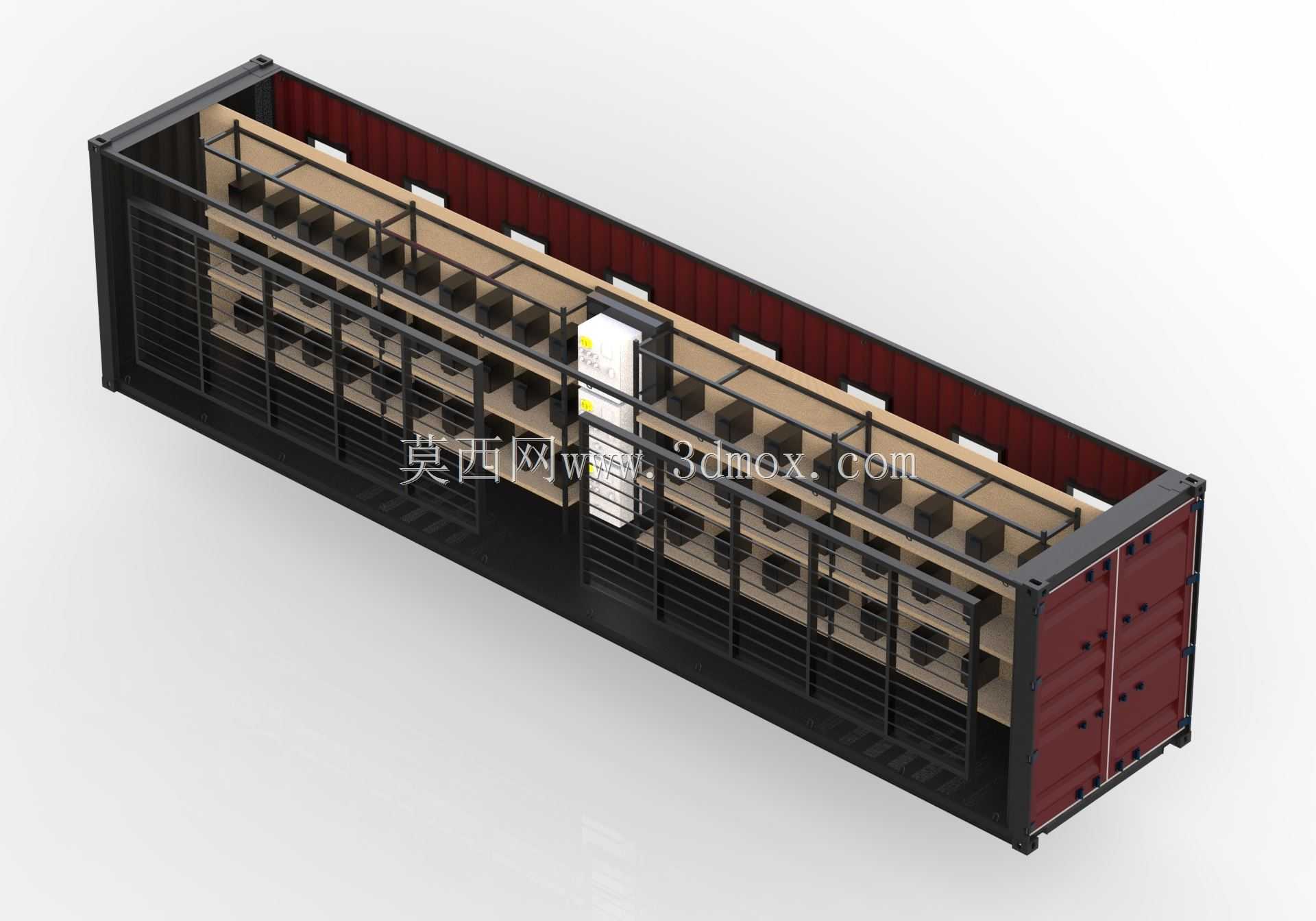

　　这款矿用集成储物集装箱的设计，最初是针对井下作业人员随身工具、小型检测设备、应急防护物资的集中存放需求提出的，区别于普通货运集装箱的全封闭载货设计，其结构在标准海运集装箱的框架基础上做了针对性的功能改造，适配矿区地面调度站、井下临时中转硐室的使用场景。从结构框架来看，整体沿用标准集装箱的角件、侧梁、顶梁的钢制焊接框架，保证吊装、堆叠时的结构强度，满足矿区复杂场地的转运要求，不需要额外制作专用吊具，可直接适配现有矿区通用的集装箱吊装、运输设备，降低现场适配成本。箱体一侧保留标准集装箱的波纹钢封闭门结构，可从端部开启进行大件物资的存取，另一侧则设计为多层开放式储物格结构，每层储物格都设置了可调节的分隔挡板，

　　可根据存放的工具尺寸调整格位宽度，格位外侧加装了钢制防护栏杆，防止转运过程中存放的物品滑落，栏杆的间隙经过测算，既不会遮挡物品取放视线，也能避免常规尺寸的工具、仪表从间隙掉落。在箱体中部预留了电气安装位，可集成安装照明开关、应急电源接口、小型设备充电模块，适配矿区作业时的临时用电需求，安装位的防护等级满足户外、井下多粉尘环境的使用要求，接线位置做了密封处理，避免粉尘进入造成电气故障。设计过程中首先考虑的是安装边界的适配性，整体外形尺寸与20英尺标准集装箱保持一致，长度方向控制在6058mm，宽度2438mm，高度2591mm，可直接放置在矿区现有集装箱堆放场地，不需要额外改造基础，也能适配标准平板运输车的装载尺寸，

　　转场时不需要拆分结构，整体吊装即可完成转运。储物格的层板采用加厚花纹钢板制作，单层承重不低于150kg，可满足重型矿用工具、检测仪器的存放要求，层板与框架之间采用螺栓连接，后期可根据使用需求调整层间距，或者拆除部分层板放置更大尺寸的物资。箱体内部的顶面预留了照明灯具安装位，可直接加装防爆照明灯具，适配井下低光照环境下的物资存取需求，箱体侧壁预留了通风孔，保证内部空气流通，避免存放的电气设备、防护用品因长期密闭出现受潮问题。端部的箱门保留了标准集装箱的锁杆结构，可加挂铅封，存放贵重工具、应急物资时可实现闭锁管理，避免物资丢失。在结构强度校核阶段，针对矿区常见的颠簸转运、堆叠存放场景，对框架的受力做了有限元分析，角件位置做了加厚处理，

　　侧梁在储物格安装位置增加了加强筋，避免长期承重出现结构变形，钢制构件表面全部做了抛丸除锈后喷涂矿用防锈漆，适应矿区高湿度、高粉尘的腐蚀环境，延长结构使用寿命。不同于普通货运集装箱的全封闭设计，这款集成储物集装箱的开放式储物侧没有加装全封闭门板，而是采用防护栏杆加透明挡板的组合设计，既可以直观看到每个格位存放的物资类型，取放时不需要反复开启箱门，也能阻挡外部的大颗粒粉尘直接落到存放的物品上，透明挡板采用抗冲击的聚碳酸酯材料，受外力碰撞时不会碎裂，适配矿区复杂的作业环境。箱体底部保留了标准集装箱的叉车位，可使用叉车进行短距离移位，不需要全程依赖吊装设备，提升场地内调整位置的便利性。
