多轴可调摄像云台支架结构设计

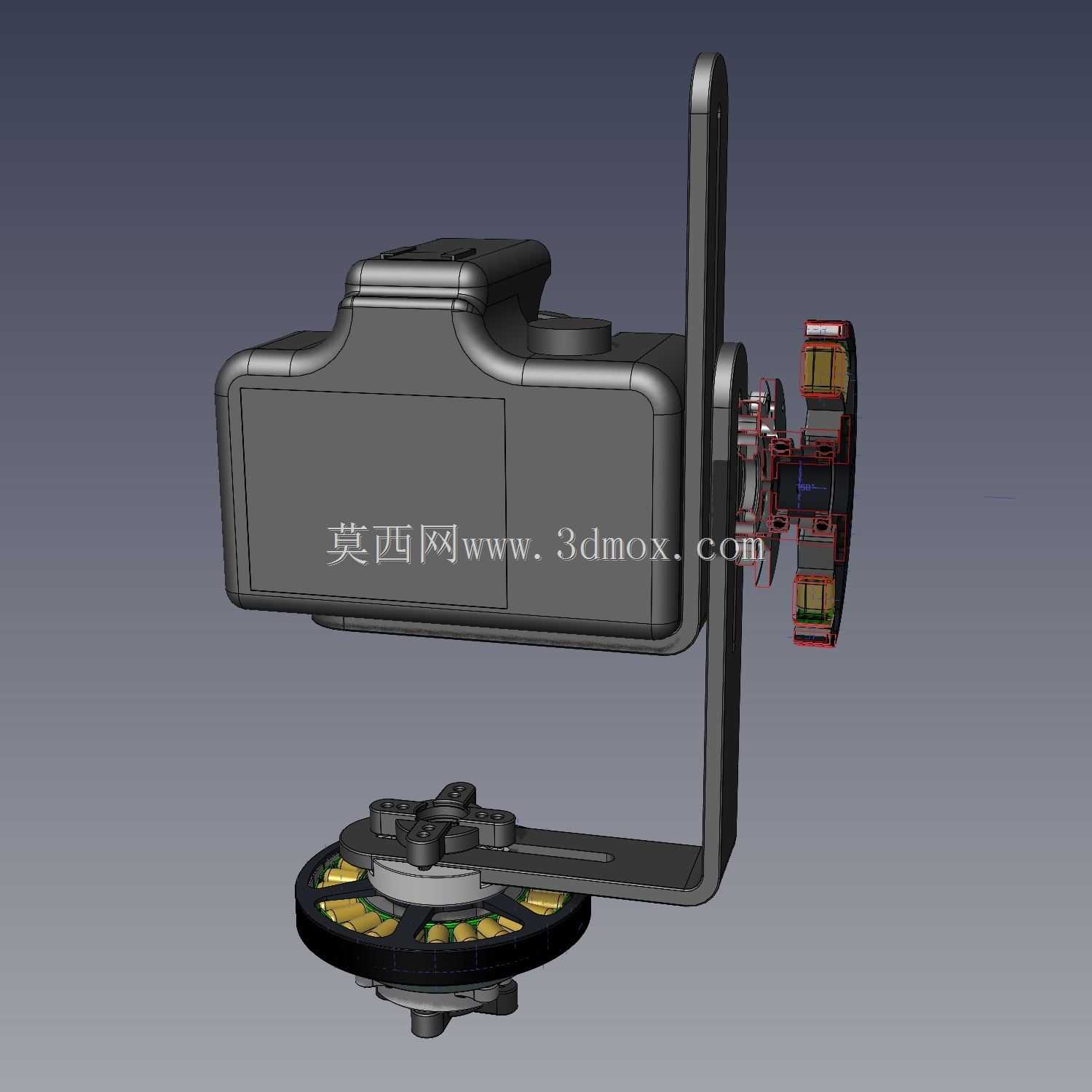

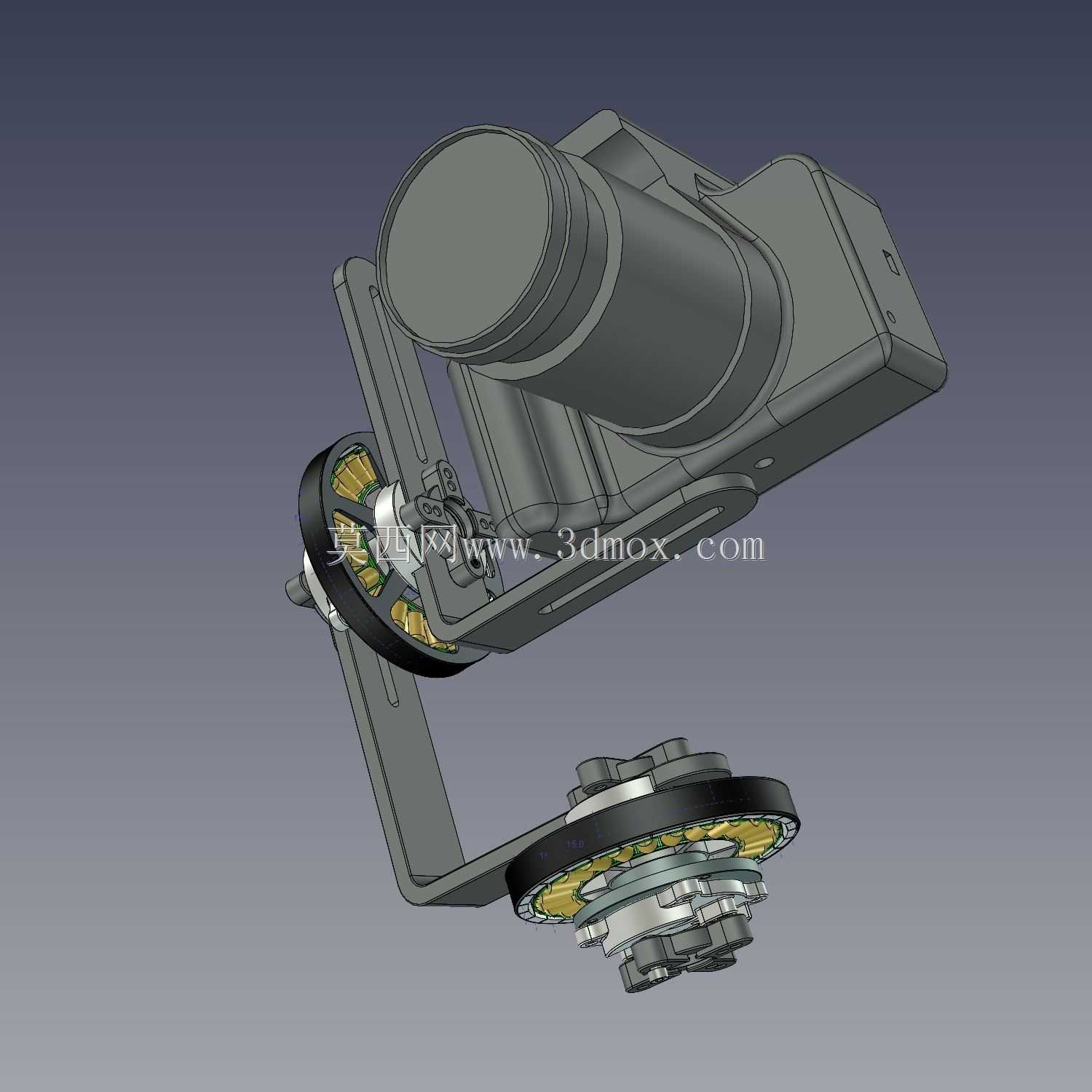

　　这套云台结构的设计初衷，是解决小型拍摄设备在动态场景下的姿态稳定与角度调整需求，目前适配的核心驱动部件为8017规格电机，设计阶段也同步验证了更小尺寸步进马达的安装兼容性，可覆盖从固定点位延时拍摄到移动跟拍的多类使用场景。从结构布局来看，整体采用L型主支撑臂搭配双轴旋转关节的架构，靠近相机安装位的轴端预留了标准螺孔安装面，可直接通过螺栓将相机固定在支架上，无需额外加工转接零件，安装面的平面度公差控制在0.05mm以内，避免锁紧后出现相机光轴偏移的问题。两个旋转关节均集成了轴承限位结构，关节内部预留了走线槽位，可将电机供电线、相机信号线从支架臂内部穿过，避免线材外露在旋转过程中出现缠绕、拉扯的情况，关节的旋转角度范围覆盖水平360度、

　　俯仰正负120度，可满足全方向的取景调整需求。设计过程中重点考虑了夹紧与调节的便捷性，在每个旋转关节的侧方都设置了快锁旋钮，无需额外工具即可手动调整云台姿态，锁紧后可承受1.2kg以内的相机负载，不会出现姿态下滑、偏移的情况。同时结构上做了多功能扩展预留，在支架臂的外侧预留了多个M3规格的安装螺孔，可根据使用需求加装补光灯、麦克风、外置电池等拍摄配件，无需额外打孔改造。从安装边界来看，整套结构的底部预留了标准1/4英寸螺孔，可兼容市面主流三脚架、滑轨、移动拍摄车的安装接口，整体横向最大宽度为120mm，纵向最大高度为150mm，安装后不会超出常规拍摄辅助设备的承载边界，不会与周边配件产生干涉。针对电机选型的适配问题，

　　设计阶段做了多轮验证，8017电机既可以用于绝对定位模式下的固定角度取景，也可切换为稳定增稳模式，抵消移动过程中的画面抖动，若更换更小尺寸的步进马达，可进一步降低整体结构重量，适配运动相机、小型卡片机等轻量化拍摄设备。部分结构零件采用了一体化成型的设计思路，减少了装配环节的零件数量，主支撑臂采用等强度截面设计，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，整体重量控制在300g以内，不会给承载的拍摄辅助设备带来过大的负载压力。关节处的传动结构采用直连驱动方式，无额外减速齿轮，既降低了传动间隙带来的角度误差，也减少了长期使用后的齿轮磨损问题，保证旋转调节的精度长期稳定。在实际使用场景中，

　　这套结构既可以固定在桌面用于静态产品拍摄、直播机位调整，也可以搭载在移动机器人、无人机、车载支架上完成动态跟拍、全景延时拍摄等任务，调节阻尼经过多轮调试，手动旋转时无卡顿、无虚位，电动控制时的响应延迟控制在0.1s以内，可满足大部分民用拍摄场景的稳定需求。结构设计时也考虑了加工可行性，所有零件的拔模角度均控制在1.5度以上，无倒扣结构，可通过3D打印或者CNC铣削快速加工成型，装配时无需专用工装，按照装配顺序依次锁紧螺栓即可完成组装，后期维护时可单独更换任意关节的电机或者轴承，无需拆解整个支架结构。
