商用卧式四格披萨烘烤炉结构设计

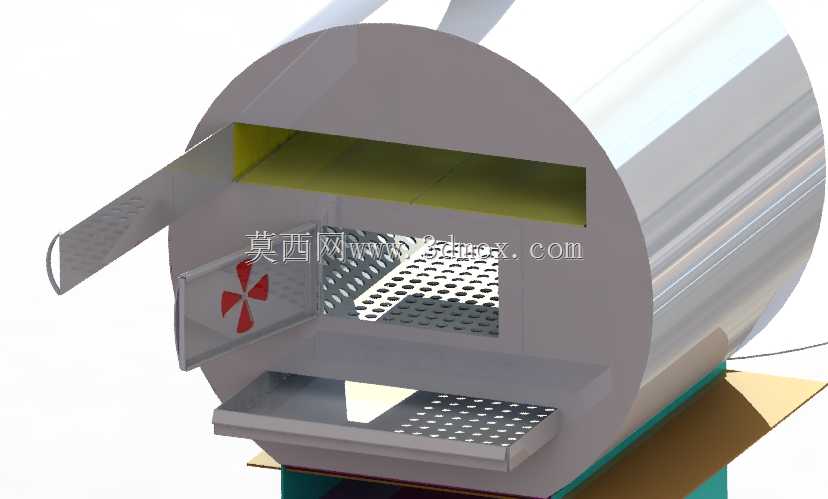

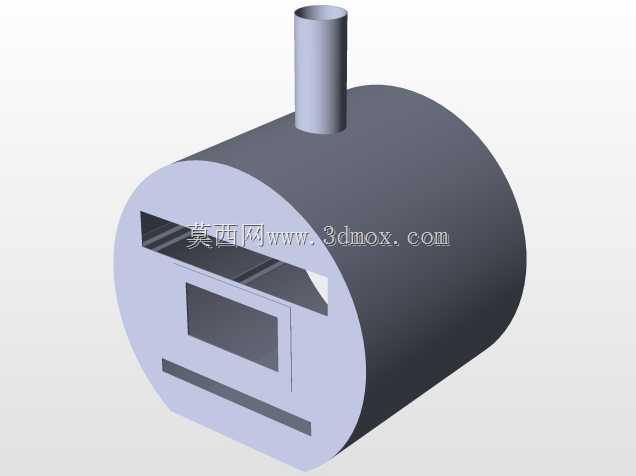

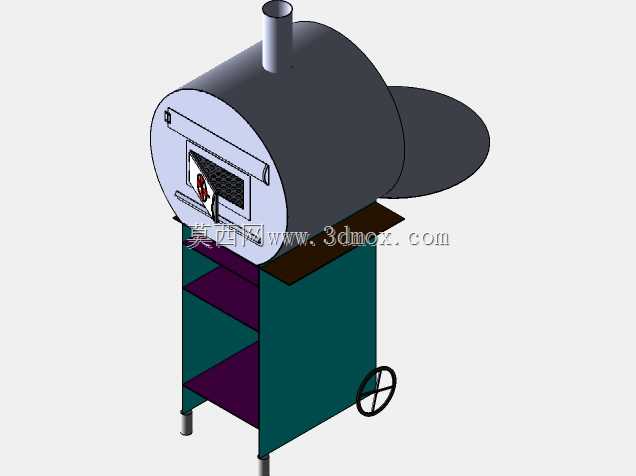

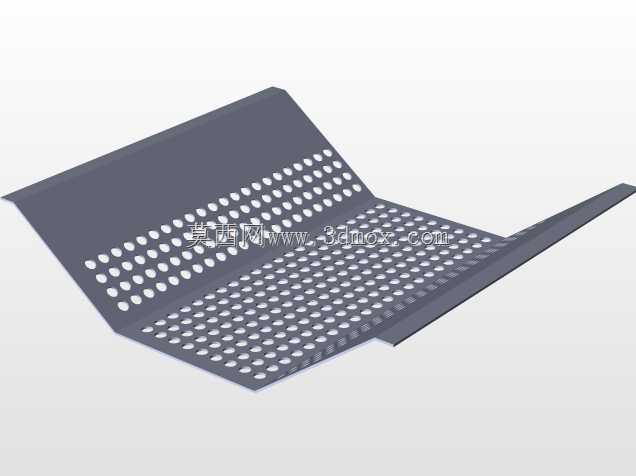

　　这款卧式四格烘烤设备主要面向小型餐饮门店、流动餐食经营场景设计，核心用途是单次完成四份独立披萨的烘烤作业，适配现烤现售的轻食经营模式，可同时满足不同口味披萨的同炉烘烤需求，避免单腔烤炉不同口味串味、出餐效率不足的问题。从结构设计逻辑来看，整体采用卧式圆柱筒体作为主腔体，相比传统方形腔体，圆柱结构的热反射路径更均匀，腔体内壁的热辐射能形成环形对流，减少方形腔体边角处的热量堆积或温度死角，让每个烘烤位的披萨受热一致性更好。筒体前端设置四个独立的抽拉式承托格，每个格位对应独立的带孔承托托盘，托盘采用冲孔不锈钢板材制作，冲孔率控制在32%左右，既可以保证热空气从托盘下方穿透，直接作用于披萨饼底，让饼底获得酥脆的烘烤质感，

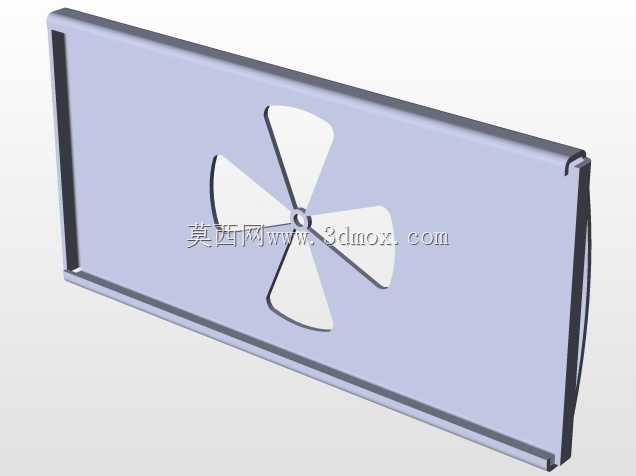

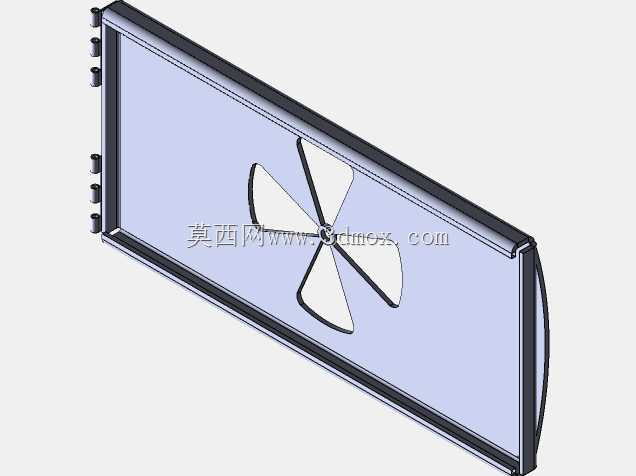

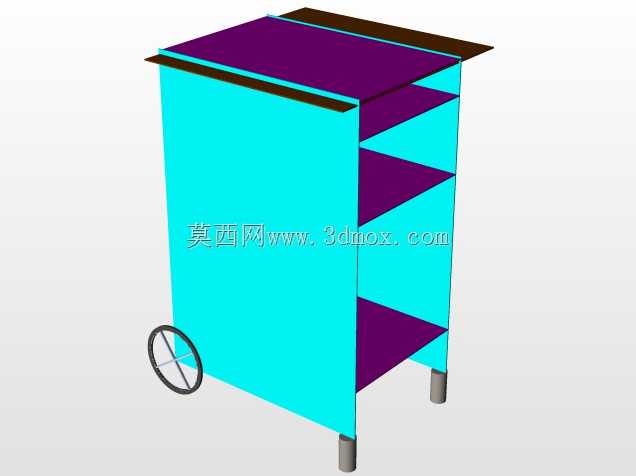

　　又能避免饼底食材碎屑掉落到腔体加热区域，降低清洁维护的难度。每个格位配备独立的外翻式挡门，挡门采用薄不锈钢板冲压成型，边缘做卷边处理避免安装使用过程中割伤操作人员，挡门表面设置红色十字形标识，一方面用于高温警示，提醒操作人员门体周边为高温区域，另一方面也能快速区分不同格位的烘烤状态，减少操作失误。筒体顶部设置两个对称的吊装把手，方便设备在安装移位时进行吊装搬运，底部设置支撑底座，底座与筒体之间预留20mm的隔热间隙，填充硅酸铝隔热棉，避免筒体高温直接传导到安装台面，防止台面被高温烫损，同时也能减少腔体热量的无效散失，降低设备运行过程中的能耗。从安装边界来看，设备整体外径控制在820mm，筒体轴向长度为760mm，

　　加上前端抽拉托盘完全拉出后的总长度为1240mm，安装时需要在设备前方预留至少500mm的操作空间，满足托盘抽拉、取放披萨的操作需求，设备总高度为1120mm，操作面距离地面高度为900mm，适配大多数餐饮操作人员的站立操作高度，不需要额外垫高或弯腰操作。腔体内部的加热区域采用分层设计，上层设置远红外加热管，负责披萨表面食材的烘烤加热，下层设置环形加热风道，配合腔体尾部的小型循环风机，让腔体内的热空气形成定向循环，每个格位的热风流量通过腔体内部的导流板进行分配，保证四个格位的温差控制在±5℃以内，避免同炉烘烤的披萨出现熟度不一致的问题。设备的侧部设置通风散热孔，散热孔采用矩阵式排布，孔径为8mm，孔间距为15mm，

　　既可以保证设备内部电气元件的散热需求，又能阻挡外部的飞虫、杂物进入设备内部，电气控制区域与烘烤腔体之间采用双层隔热板分隔，隔热板中间设置空气隔热层，保证控制区域的表面温度不超过45℃，避免高温影响电气元件的使用寿命，也防止操作人员调节参数时被烫伤。在细节设计上，每个抽拉托盘的滑轨采用耐高温自润滑滑轨，可在250℃的长期工作温度下保持顺畅滑动，不需要频繁添加润滑油，避免润滑油挥发污染食品，滑轨的行程设置有限位结构，托盘拉出到最大位置时会自动锁止，防止操作人员取餐时托盘意外滑落，造成烫伤或食品掉落。挡门与腔体之间采用耐高温硅橡胶密封条进行密封，密封条的耐温上限为300℃，长期使用不会出现硬化、变形的问题，能有效减少腔体热量从门缝处散失，密封条采用卡槽式安装，不需要粘接固定，后期更换维护时直接卡入即可，降低维护成本。设备底部的支撑脚采用可调式橡胶脚杯，可调节高度范围为0-30mm，能够适配不平整的安装地面，保证设备放置平稳，橡胶材质的脚杯还能起到防滑减震的作用，减少设备运行过程中风机产生的振动传递到台面，降低运行噪音。
