方形支腿式粮食储运用筒仓结构

　　散粮中转与暂存环节里，这类方形支腿结构的储料仓是粮库、粮油加工车间原料段的核心衔接设备，不同于大型户外立式圆筒仓的万吨级长期存储定位，该类中小型筒仓主要服务于车间内部工序间的物料缓存、定量给料前置存储，常见于粮食清理、碾磨、配粉工段的上游，衔接上游来料输送设备与下游的计量、加工设备，承担来料波动缓冲、短时储料、均匀出料的功能，避免上游来料断续导致下游加工设备空载运行，也能在下游设备临时故障时存储短时间内的来料，减少全线停机的概率。

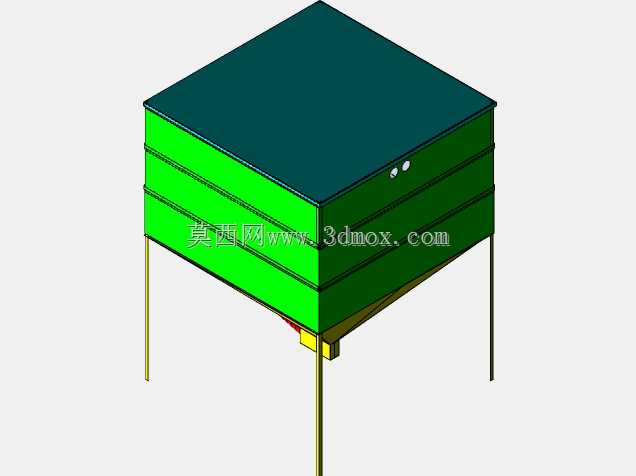

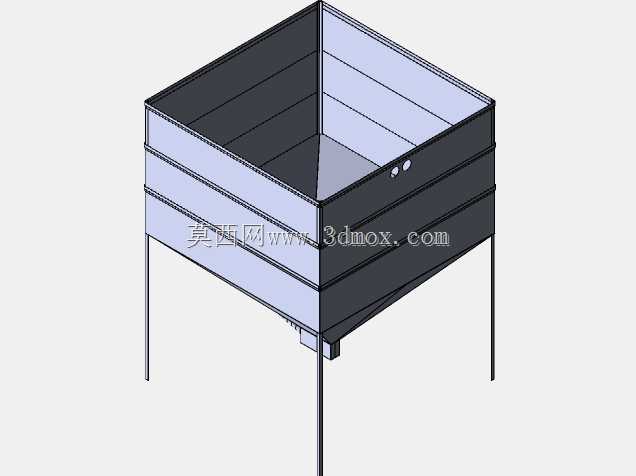

　　从结构设计逻辑来看，上部采用方形直筒段而非圆形结构，核心考量是车间内的空间利用率，方形截面在并排布置多台仓体时，不存在圆形仓之间的三角间隙，能最大化利用车间的平面占地，尤其适合老车间改造时受限的柱网间距，直筒段采用多层环向加强筋结构，每段仓壁板的折边处都设置外翻的连接法兰，既可以通过螺栓拼接实现不同储料容积的调整，也能增强仓壁的抗侧压能力——散粮堆积时对仓壁的侧压力随深度增加而提升，多层加强结构能避免薄钢板仓壁出现鼓胀变形，直筒段的顶部预留了进料口与除尘接口安装位，进料口通常对接溜管或者皮带输送机来料，除尘接口则连接车间除尘风网，避免进料时粮食裹挟的粉尘外溢到车间环境中。

　　下部的方锥形料斗是整个结构的出料核心，料斗的壁面倾角设计严格匹配散粮的休止角参数，针对小麦、玉米、稻谷这类常见粮种，壁面倾角设置为55度到60度之间，确保物料能依靠自重沿壁面滑落到出料口，不会出现粘壁、积料的问题，料斗与上部直筒段采用满焊连接，接缝处做打磨平滑处理，避免缝隙残留物料滋生虫害，这也是粮食存储类设备区别于普通工业散料仓的特殊要求——所有与物料接触的内壁不能有卫生死角，满足食品加工环节的卫生管控要求。

　　支撑结构采用四根独立的圆柱形支腿，支腿的安装位置避开料斗的斜壁区域，直接连接在直筒段底部的加强圈梁上，将整个仓体的载荷均匀传递到地面的安装基础上，支腿的高度设计预留了足够的出料设备安装空间，出料口下方可以布置螺旋输送机、叶轮给料器或者重力溜管，根据不同的出料流量需求选配对应的给料设备，支腿底部设置地脚螺栓安装板，安装时需要通过调整垫铁找正仓体的水平度，避免料斗出现单侧倾角不足导致的偏料、出料不畅问题。

　　设计过程中需要重点核算几个边界参数：首先是满仓载荷下的支腿稳定性，要根据仓体的有效容积乘以粮食的堆积密度，计算总物料重量，加上仓体自身的钢结构重量，核算支腿的压杆稳定性以及地脚螺栓的抗拔力，尤其在车间有振动设备的场景下，还要额外考虑振动载荷对结构的影响，必要时在支腿与基础之间加装减震垫；其次是料斗出口的尺寸匹配，出口尺寸不能过小，否则容易出现物料结拱堵料的问题，针对粮食类物料，方形出口的边长通常不小于300mm，搭配出料口的破拱装置预留安装位，在存储流动性较差的粉状物料时可以加装振动破拱器；最后是仓体的安装边界，仓体顶部需要预留不小于500mm的检修空间，方便操作人员进入仓内清理残留物料、检查壁板磨损情况，四周要预留输送管道、除尘管道的安装走位空间，不能紧贴车间墙体或者其他设备布置。

　　这类仓体的材质通常选用食品级镀锌钢板或者304不锈钢板，根据存储物料的特性选择，普通原粮存储用镀锌钢板即可降低成本，加工后的成品粮存储则需要不锈钢材质避免物料被铁锈污染，仓壁板的拼接处采用密封胶条密封，避免雨水或者车间清洗水进入仓内导致粮食霉变，同时也能防止仓内的粉尘外溢。在实际应用场景中，多台该类筒仓可以并排布置组成配麦、配米的料仓群，每台仓存储不同品种的原料，通过下方的出料设备按照配方比例定量出料，实现不同原料的精准配比，是粮油加工生产线中不可或缺的缓冲存储单元。
