仓储线托盘自动分发输送设备结构

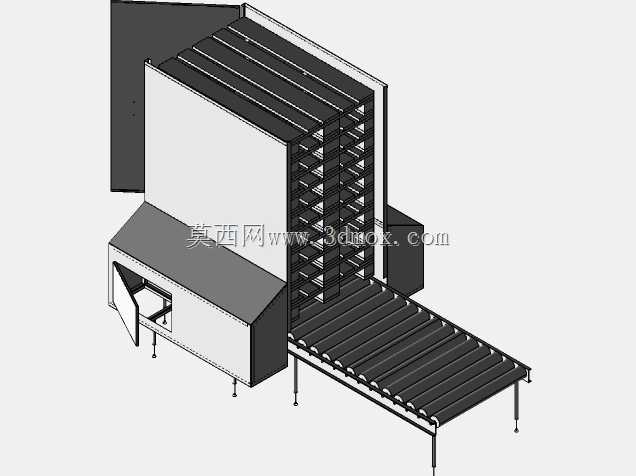

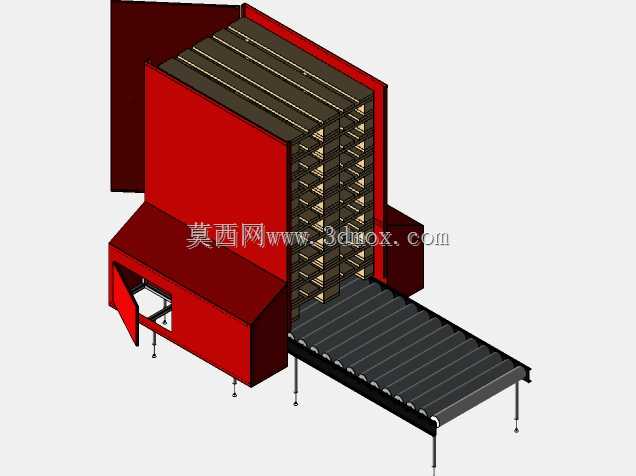

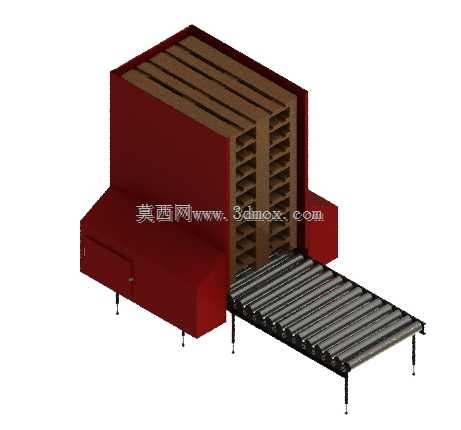

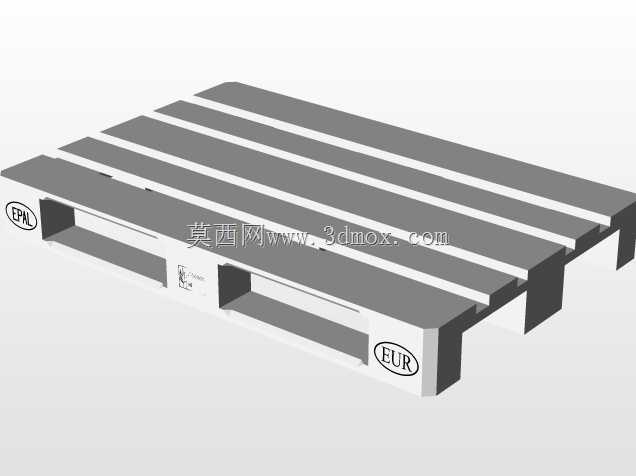

　　在快消品、电商仓储以及成品包装出库的生产环节里，整垛托盘的自动分发一直是衔接码垛工位与输送线的核心痛点，人工拆垛分发托盘不仅劳动强度大，还容易因为托盘对位偏差导致后续输送卡滞，甚至出现托盘侧翻的安全隐患，这款托盘分发设备正是针对这类场景做的结构落地。从现场安装的边界来看，设备主体储料仓的宽度适配标准1200mm×1000mm的欧标木质托盘，整体安装占地长度控制在2.8米以内，宽度1.6米，支脚采用可调式脚杯结构，可适配地面±30mm的高度差，安装时不需要额外做预埋地基，直接在硬化地面上固定即可，对接的滚筒输送线高度统一为750mm，和常规仓储线的输送高度完全匹配，不需要额外做过渡转接。设备的核心功能是实现整垛托盘的单张自动分离输出，

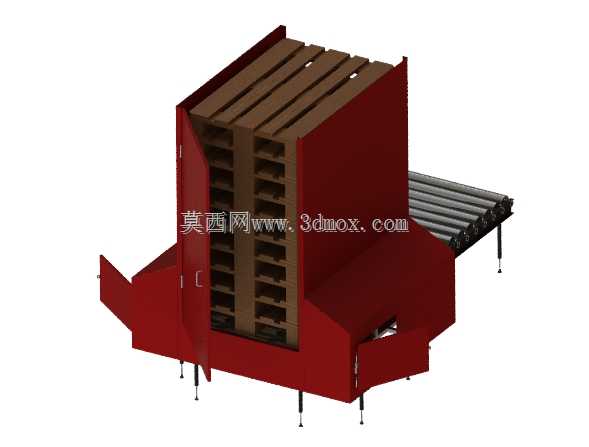

　　储料仓内部两侧设置了分层卡位机构，当整垛托盘由叉车送入储料仓后，卡位机构会承托倒数第二层及以上的托盘堆垛，底部的抬升机构下降，将最底层的托盘放置到对接的滚筒输送线上，随后输送线启动将单张托盘送出，卡位机构复位后抬升机构托举剩余堆垛上升，等待下一次分发循环，整个动作逻辑不需要人工介入，单次分发周期控制在12秒以内，可匹配每分钟5个托盘的线体节拍。从设计思路上看，设备外壳采用折弯钢板焊接结构，外侧做喷塑处理，既可以避免车间内的粉尘落入卡位机构造成卡滞，也能防止人员误触内部运动部件，两侧设置的对开检修门，在出现托盘卡滞或者机构维护时，可以直接打开门体操作，不需要拆解整体外壳。储料仓内部的托盘导向条采用可调式安装结构，通过腰型孔固定，

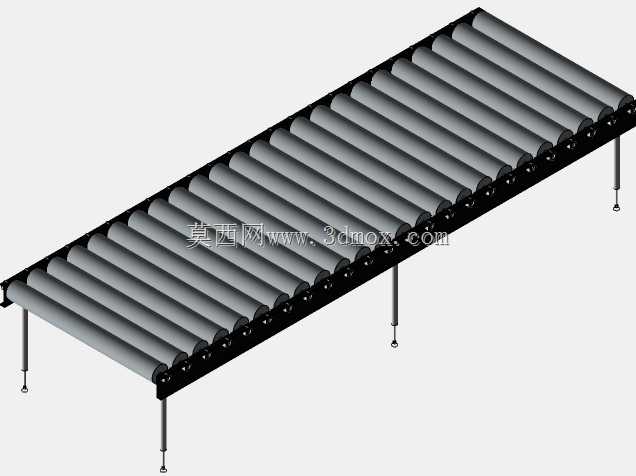

　　可适配1100mm×1100mm以及1200mm×800mm的非标托盘，只需要调整导向条的安装位置即可完成适配，不需要更换结构件。对接的滚筒输送线采用积放式滚筒，当托盘送出到指定位置后，如果下游工位没有取走托盘，滚筒会自动停止转动，避免托盘持续输送造成堆垛碰撞，支脚同样采用可调脚杯，和主机体的高度调节范围保持一致，安装时可以快速对齐输送面高度。设备的进出料端都设置了导向喇叭口，进料端的喇叭口可以降低叉车送入整垛托盘时的对位难度，叉车司机不需要完全精准对位，只要将托盘送入喇叭口范围，导向结构就会自动将托盘导正到储料仓的中心位置；出料端的喇叭口则可以保证托盘送出时不会和输送线侧边产生刮擦，

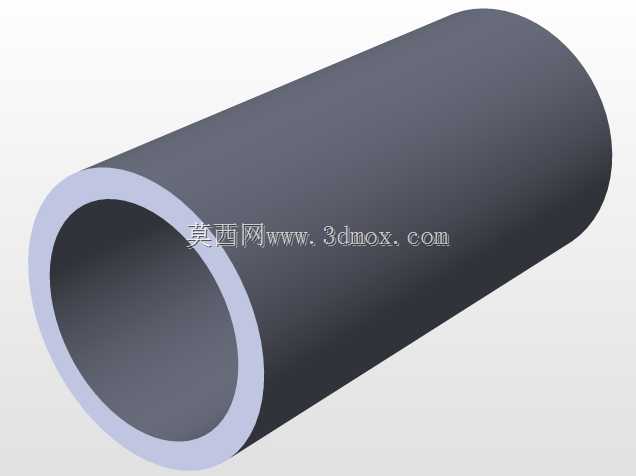

　　避免木质托盘的毛刺刮落掉落到输送线内部影响滚筒转动。在结构强度设计上，储料仓的承托卡位机构采用加厚钢板折弯，单个卡位的承重不低于1.2吨，可容纳最多15张标准木质托盘的堆垛重量，完全满足单班次的托盘缓存需求，不需要频繁由叉车补料。抬升机构采用双侧同步导向，避免抬升过程中出现偏载导致托盘倾斜，导向轴搭配自润滑铜套，长时间运行不需要频繁加注润滑脂，降低日常维护的工作量。实际应用中，这类设备通常布置在码垛机器人的上游工位，当码垛工位需要空托盘时，设备自动输出单张空托盘，通过输送线送到码垛位，码垛完成后再由输送线送到缠膜工位或者出库位，完全替代了人工拆垛分发托盘的作业，不仅能减少2名现场作业人员，还能彻底避免人工对位偏差导致的线体停机，整线的运行效率可提升30%以上。针对不同车间的布局需求，设备的出料方向可以做左侧或者右侧的适配，只需要调整滚筒输送线的安装位置即可，不需要改动主机体的核心结构，适配性更强。
