工业4.0SMT产线PCB翻转传输设备

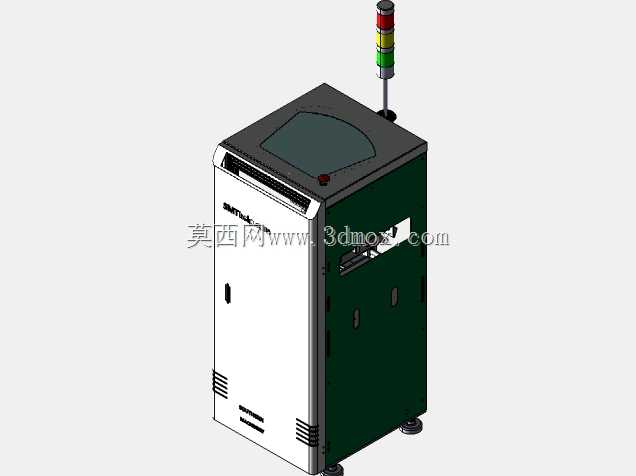

　　在电子制造SMT整线布局中，PCB板件的工序衔接往往需要适配不同加工工位的板面朝向需求，这类翻转传输设备正是嵌在回流焊、AOI检测、插件工位之间的核心衔接单元，解决传统人工翻板效率低、板面剐蹭、定位偏差的痛点，适配当前工业4.0模式下柔性产线快速换产的运行要求。从设备的整体结构设计来看，整机采用立式柜式集成布局，底部设置可调式支撑脚杯，可适配车间地面存在的3-10mm高度差，安装时无需额外预制混凝土基础，直接通过膨胀螺栓或地脚压板即可完成固定，整机占地宽度控制在0.8米以内，深度约1.2米，高度含顶部三色警示灯约1.8米，能完美适配现有SMT产线标准1米宽度的线体接驳要求，进出板口高度可在850mm-950mm区间微调，

　　匹配前后段设备的输送面高度差，避免板件传输过程中出现卡板、掉板问题。设备顶部设置的三色警示灯采用标准塔灯结构，集成运行、待机、故障三类状态提示，灯柱底部做了走线隐藏设计，所有线缆从柜体内部穿设，避免产线日常清洁、物料转运过程中剐蹭线路造成的信号故障。柜体外壳采用冷轧钢板折弯拼接结构，前侧设置可拆卸式检修门，门板上预留格栅式散热通风口，通风口内侧贴附防尘过滤棉，既可以保证柜内传动电机、控制元件的散热通风，又能阻挡SMT车间内存在的焊锡烟尘、纤维粉尘进入柜内，降低元件积灰造成的接触不良风险。柜体上半部分的操作侧设置嵌入式观察窗，可直接观察内部翻板机构的运行状态，观察窗采用钢化玻璃材质，边缘做密封压条处理，防止清洁时液体渗入柜内。

　　从功能实现逻辑来看，设备内部的传输轨道采用同步带传动结构，轨道宽度可根据PCB板的尺寸在50mm-450mm区间电动调节，换产时只需在触控端输入对应板宽参数，轨道即可自动完成宽度适配，无需人工手动拧动调节螺杆，适配多品种小批量的生产换产需求。翻板机构采用夹持式旋转结构，当PCB板从入料端传输到指定工位后，夹持机构会从板件两侧柔性夹紧，避免接触板件表面的焊盘、贴装元件，夹紧后按照设定角度完成180度翻转，翻转过程采用伺服电机驱动，转速曲线做了加减速优化，启动和停止阶段无明显冲击，不会造成板件上已贴装的小型元件移位、掉件，翻转完成后板件平稳落在出料端传输带上，自动输送到下一工位，整个翻板传输节拍最快可达3秒/片，

　　匹配高速SMT产线的运行节拍。设计过程中充分考虑了产线的兼容性，设备的控制端口预留标准SMEMA通讯接口，可直接与前后段的印刷机、贴片机、回流焊、检测设备实现信号交互，无需额外加装转换模块，当后段设备出现堵板、停机信号时，该翻转设备会自动停止入料传输，避免板件在设备内部堆积。设备的传动部件全部采用免维护设计，同步带选用耐磨PU材质内嵌钢丝芯，正常工况下使用寿命可达3万小时以上，旋转轴采用密封轴承，无需定期加注润滑脂，降低产线运维的工作量。柜内的电气元件全部采用标准导轨安装方式，布线全部走行线槽，强弱电线路分离布设，减少信号干扰，所有接线端子都做了标识处理，后期故障排查时可快速对应点位。在实际产线应用中，这类设备可替代2-3名专门负责翻板的操作人员，同时避免人工翻板过程中手上的汗渍、静电对PCB板造成的污染、击伤问题，尤其适配双面贴装、双面插件、双面检测的工艺场景，不管是刚完成正面贴装需要翻转做背面锡膏印刷的板件，还是完成正面焊接需要翻转做背面插件的板件，都能平稳完成转向传输，不会对板件的加工质量造成负面影响。设备底部预留了叉车孔位，产线调整布局时可直接用叉车整体转运，无需拆解部件，重新就位后只需调整脚杯水平、接驳好通讯线即可重新投入使用，适配柔性产线频繁调整工位布局的需求。
