Arduino适配电机驱动屏蔽扩展板结构设计

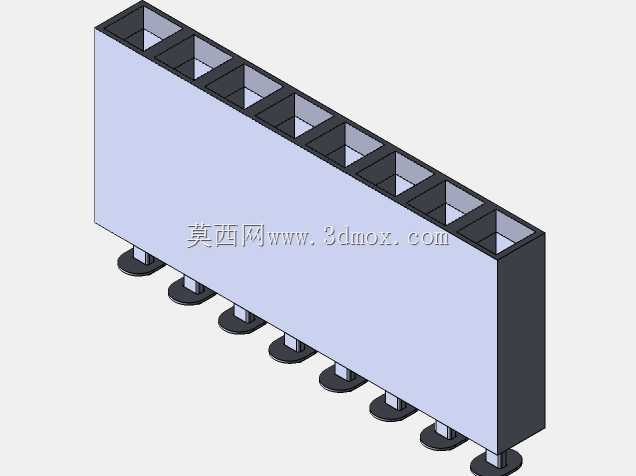

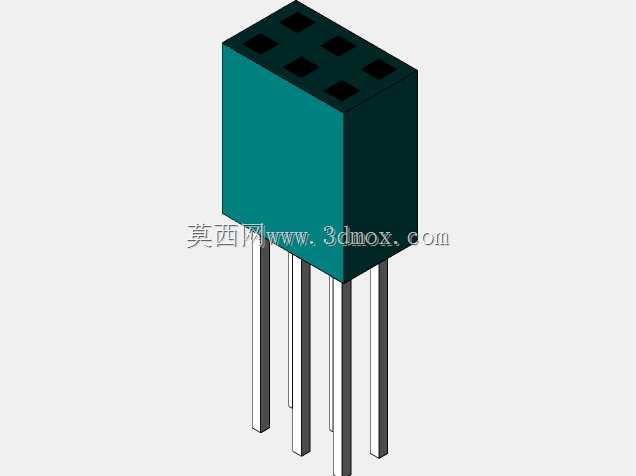

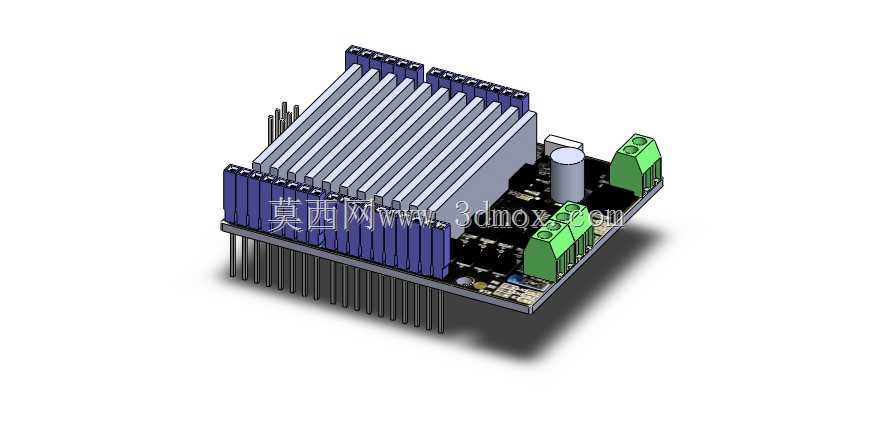

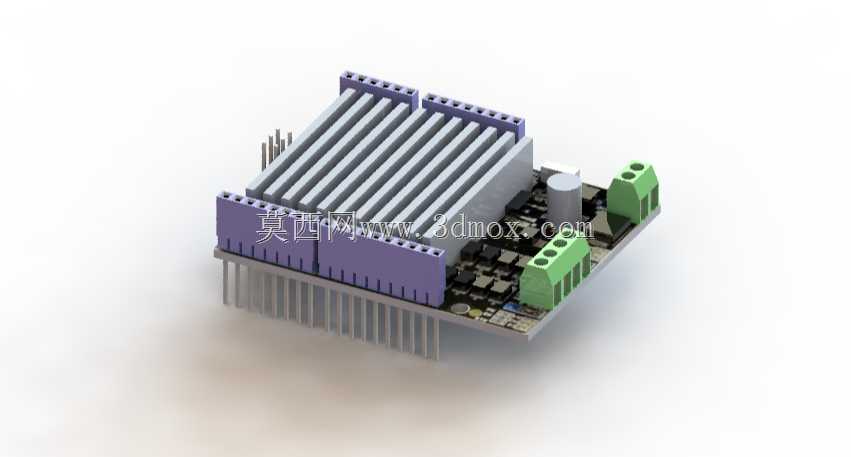

　　在嵌入式控制与小型机电设备开发场景中，这类适配Arduino控制架构的电机驱动屏蔽板，是连接主控单元与执行电机的核心硬件载体，常见于小型智能小车、桌面级自动化执行机构、教学实验平台、DIY机电装置的动力控制环节，负责将主控输出的弱逻辑信号转换为可驱动电机运转的功率输出，同时承担信号隔离、电流承载、散热保障的功能。从结构设计层面看，该扩展板采用层叠式屏蔽安装架构，可直接插接在标准Arduino Uno主控板的排针接口上，无需额外飞线转接，排针引脚的排布完全匹配Uno板的IO口定义，安装时仅需对准引脚垂直压合即可完成电气与机械连接，大幅降低了小型开发项目的接线复杂度，也减少了飞线带来的信号干扰与接线故障概率。

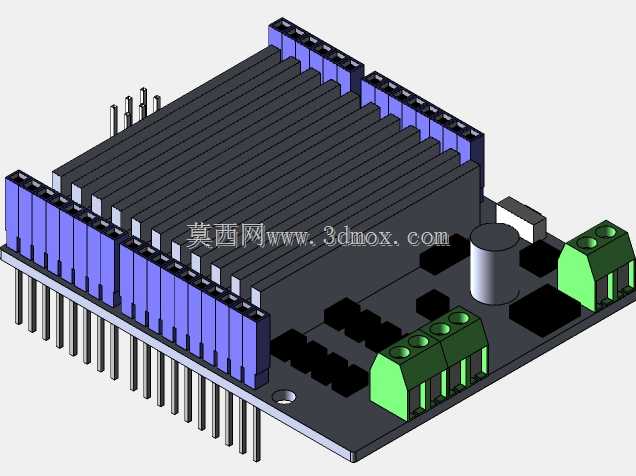

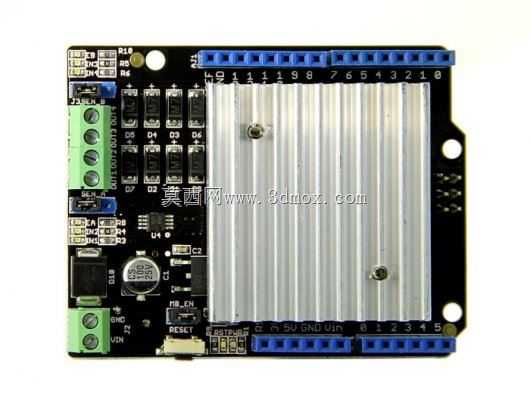

　　板载的散热结构是设计中的重点考量部分，两块平行布置的铝制散热鳍片通过导热贴合层固定在功率驱动芯片表面，鳍片采用等距平行齿状结构，在有限的板上空间内最大化拓展了散热接触面积，可在驱动单路或双路直流电机持续运转时，将功率器件的结温控制在合理工作区间，避免长时间大电流输出导致的过热降频甚至器件烧毁，散热片的安装高度经过严格核算，既保证足够的散热体量，又不会超出扩展板的整体安装边界，不会与上层叠加的其他扩展模块产生结构干涉。板侧布置的绿色接线端子采用大电流螺钉压接结构，端子的引脚间距符合工业接线标准，可直接接入电机动力线与外部电源输入，螺钉压接的方式相比杜邦线插接，能承受更大的持续电流，也可避免设备移动过程中接线松脱的问题，

　　端子旁预留的极性标识位，可在接线时快速区分电源正负极与电机通道，降低接反烧板的风险。板上的电解电容、阻容元件、驱动芯片均采用表面贴装工艺布置，元件排布遵循功率回路与信号回路分离的原则，大电流走线路径做了加宽处理，信号走线远离功率回路区域，减少大电流通断时对控制信号的电磁干扰。从安装边界来看，该扩展板的长宽尺寸完全匹配标准Arduino Uno板的外形轮廓，板边预留的固定孔位与主控板的安装孔同轴，可通过铜柱将两层板锁紧固定，也可整体安装到标准的DIN导轨卡座或者设备外壳的固定柱上，整体安装高度控制在合理范围，适配大多数小型机电设备的内部安装空间。在实际使用场景中，这类屏蔽板可同时驱动两路直流有刷电机，支持PWM调速控制，

　　也可接入编码器信号实现电机转速的闭环采集，部分设计版本还预留了舵机接口与传感器扩展引脚，可在完成电机驱动的基础上，外接少量传感元件，减少额外扩展板的叠加需求。设计过程中需要重点考量的点还包括排针的载流能力，因为动力回路的电流会经过部分排针引脚传输，所以对应引脚需要采用加厚镀金层的排针，降低接触电阻，避免大电流下排针发热；散热片与芯片之间的导热介质需要选用耐温范围宽、导热系数合适的导热硅胶片，既保证导热效率，又能填充芯片与散热片之间的微观间隙，同时避免硬接触导致的芯片表面损伤。板上的电源输入部分做了防反接保护结构的预留，对应的元件位置在PCB布局时靠近电源端子，一旦出现电源接反的情况，保护电路可快速切断回路，避免后端驱动芯片与主控板被反向电压击穿。对于三维建模从业者而言，搭建这类电子模块的模型时，需要精准还原排针的引脚间距、接线端子的开口尺寸、散热鳍片的齿距与高度、PCB板的厚度与安装孔位坐标，这些尺寸参数直接影响到后续整体设备装配时的干涉检查，尤其是在做整机结构设计时，扩展板与周边结构件、其他电子模块的间隙预留，都需要基于精准的三维模型来做校核，比如散热片上方需要预留至少5mm的通风间隙，保证空气流通带走热量，接线端子的外侧需要预留足够的接线操作空间，方便螺丝刀拧紧压线螺钉，排针对接位置需要预留插拔操作的手指空间，方便后期维护时拆卸扩展板。
