皮划艇运输拖车结构设计方案

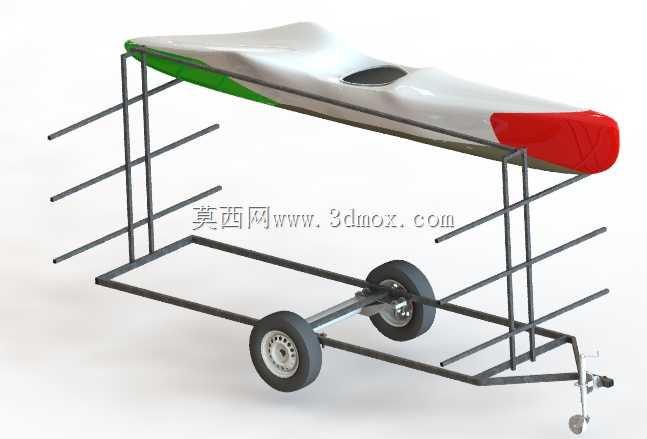

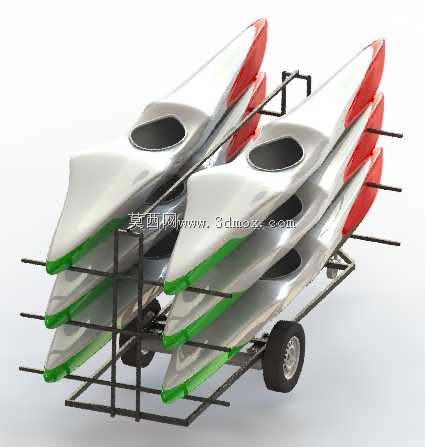

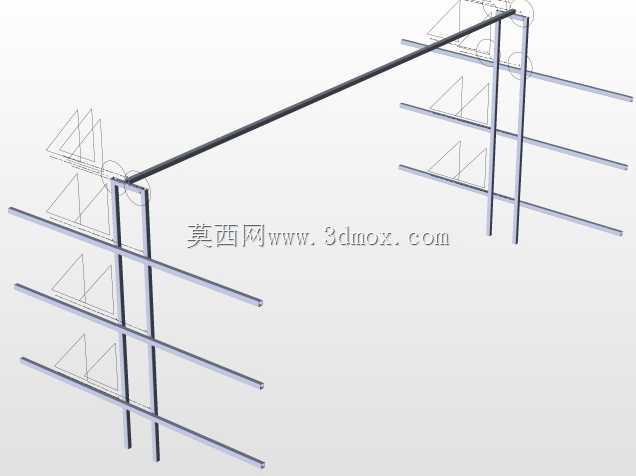

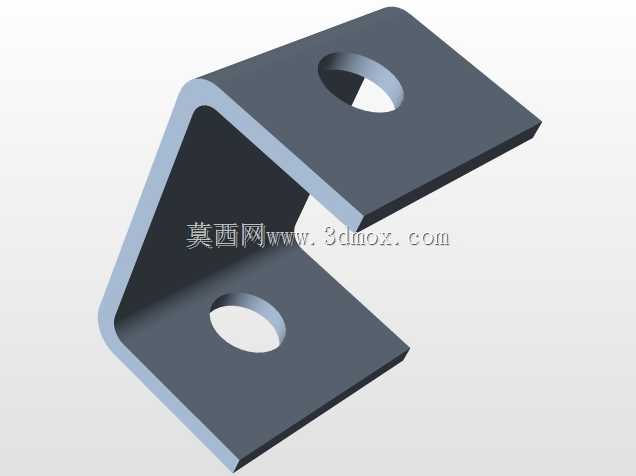

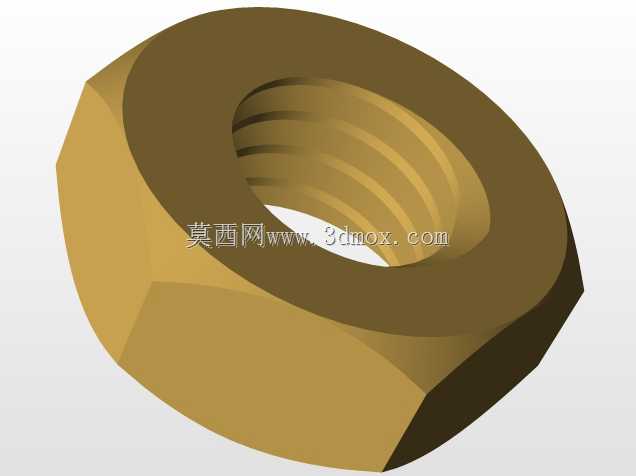

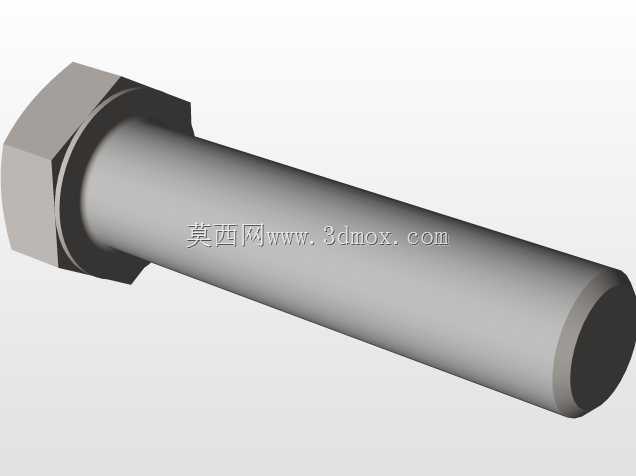

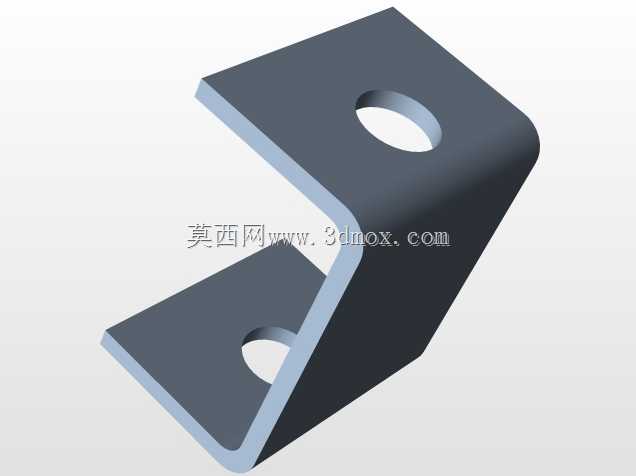

　　该载运设备主要面向水上运动俱乐部、户外赛事保障团队、皮划艇租赁经营主体的短途转运场景，可适配普通小型乘用车牵引，完成多艘单人皮划艇从仓储点到水域岸边的转运作业，也可在赛事场地内作为临时停放支架使用，避免艇体直接接触地面造成磨损。整套结构采用分层错位排布的承载逻辑，左右两侧各设置四层承载位，单排可容纳4艘皮划艇，整车载艇量达8艘，排布时艇首朝向统一，艇身沿车架纵向放置，相邻层的艇体通过横向支撑杆件隔开，避免运输过程中艇体之间发生剐蹭，损伤艇身的复合材料表层。车架主体采用矩形钢管焊接成型，主纵梁沿整车长度方向贯通，承担主要的牵引载荷与艇体重力，横向承载杆根据皮划艇的艇身弧度做了适配性的位置调整，

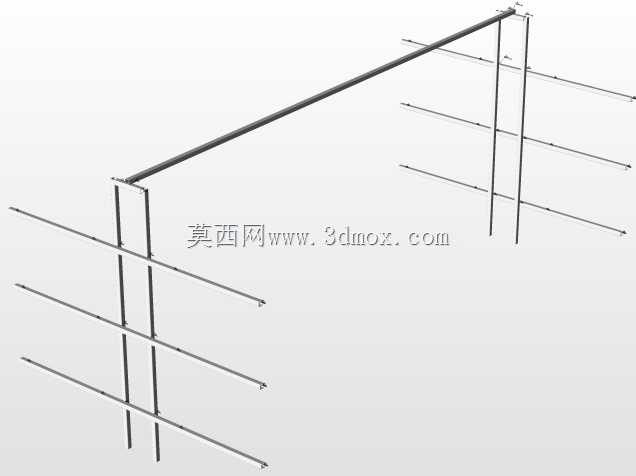

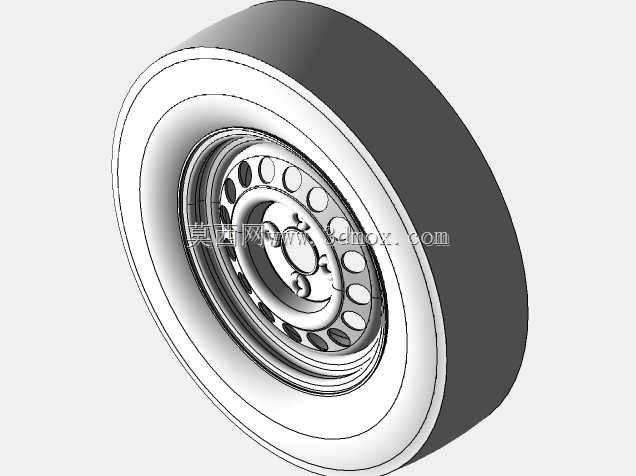

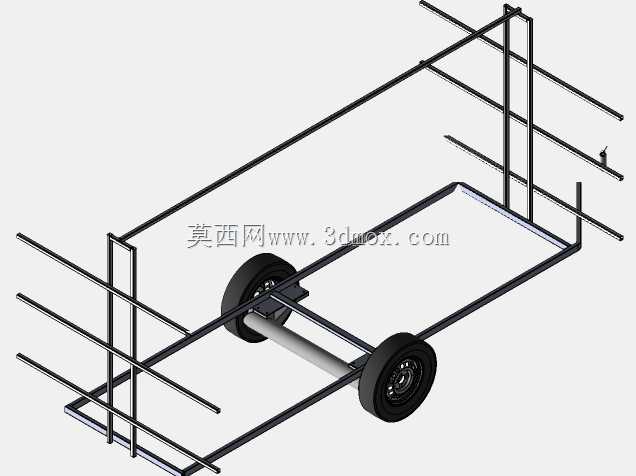

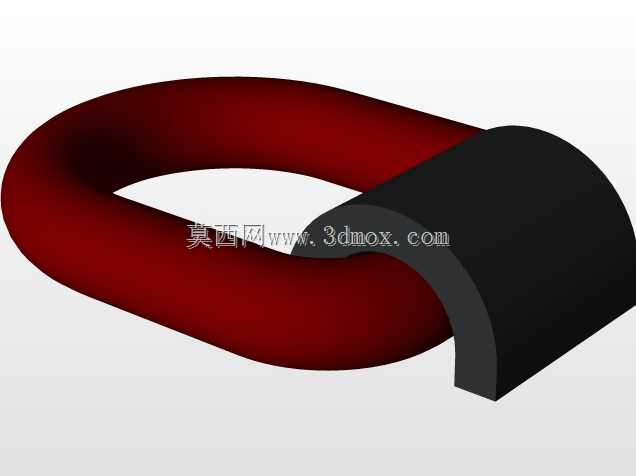

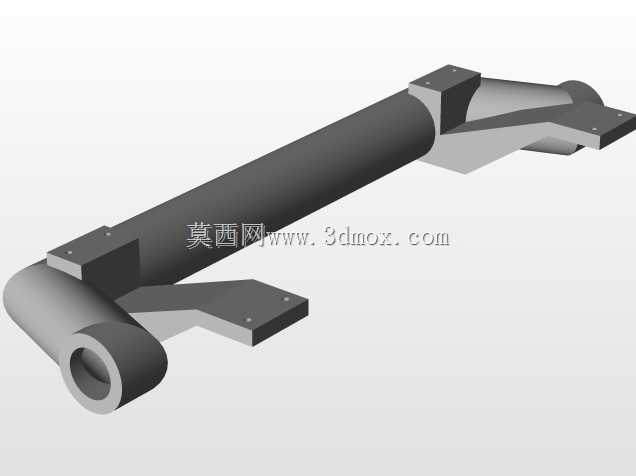

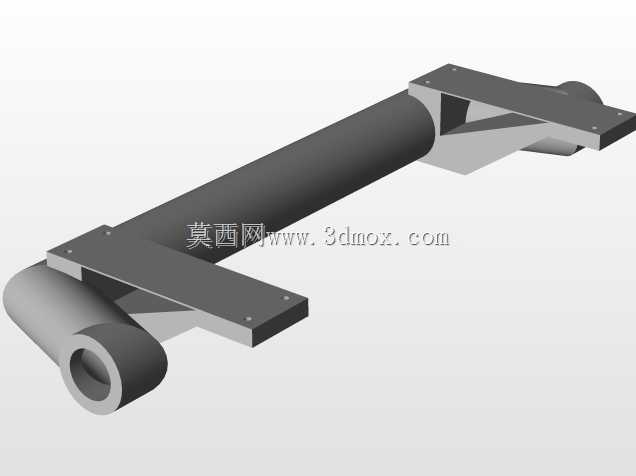

　　每根承载杆与艇身接触的位置预留了软性衬垫安装位，实际使用时可包裹橡胶或泡棉材质的缓冲层，分散艇体局部压力，避免硬质金属杆直接挤压艇身造成凹陷或划痕。行走部分采用单轴双轮布局，轮组安装在车架中部偏后的位置，匹配常规小型拖车的轮毂与充气轮胎，轮距设置避开两侧皮划艇的下方投影区域，防止轮胎转动时带起的泥水溅到艇身表面，同时轮组安装位置经过重心匹配，空载与满载状态下牵引端的下压力都控制在乘用车牵引钩的允许载荷范围内，避免行驶过程中出现牵引点头或车尾翘头的问题。车架前端设置标准的牵引连接结构，可适配通用型拖车球连接装置，牵引架上预留了刹车联动、灯光接线的安装位，满足道路短途行驶的合规要求。车架两侧的横向支撑杆伸出长度经过核算，

　　既保证最外侧皮划艇放置时的支撑稳定性，又控制整车宽度在常规道路通行的限值内，避免超宽带来的通行阻碍。每层承载位的间距根据单人皮划艇的最大艇身高度设置，预留了足够的取放操作空间，作业人员无需过度抬升艇体即可完成上下层的取放操作，降低装卸过程的劳动强度。车架底部设置了横向加强梁，在轮组安装位置、牵引连接位置都做了局部加焊补强，应对行驶过程中的颠簸冲击，避免长期使用后出现焊缝开裂、结构变形的问题。整套结构没有多余的装饰性部件，所有杆件都承担承载或连接功能，在保证结构强度的前提下尽可能控制自重，降低牵引过程中的能耗，同时镀锌钢管的材质选择也能适应水边潮湿的使用环境，减缓锈蚀速度，延长设备的户外使用寿命。在实际使用场景中，

　　该设备可直接停靠在岸边的硬质路面上，无需额外搭建临时停放架，装卸完成后可直接牵引行驶，省去了反复吊装、转运的流程，尤其适合多艇次的日常运营与赛事转场使用，相比传统的单艇顶架运输，单次载运量提升数倍，同时避免了车顶搭载带来的风阻增大、艇体固定不稳的安全隐患。
