移动式果料液压压榨作业设备结构

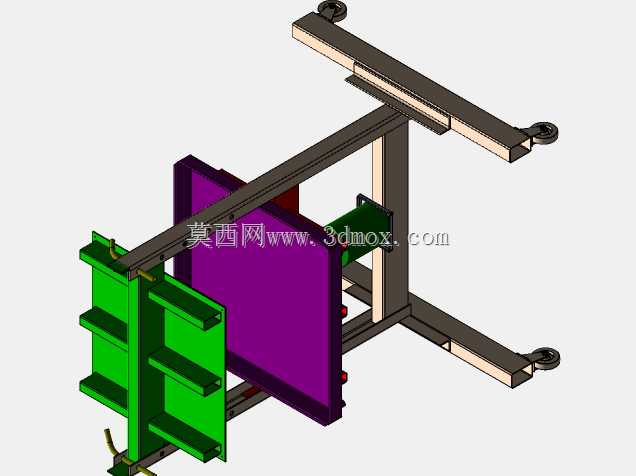

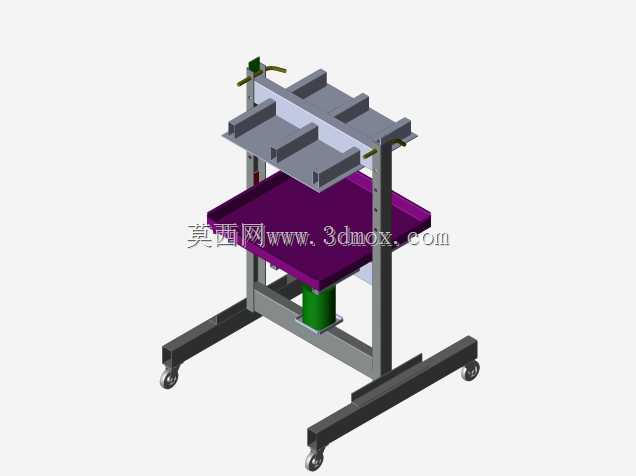

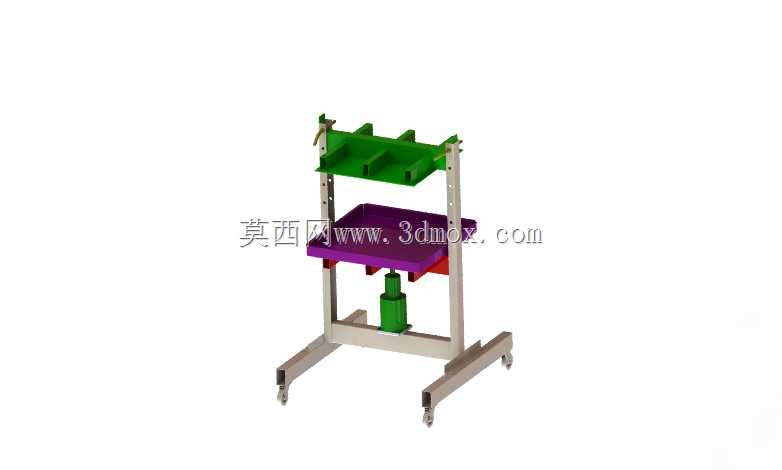

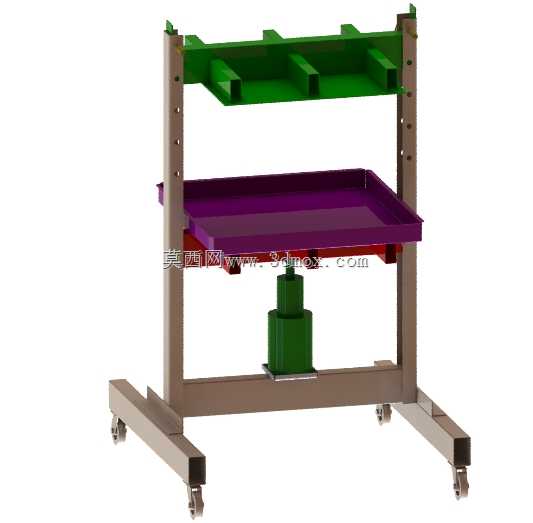

　　这款立式压榨设备主要面向小型果蔬加工坊、庄园自酿果酒、农户自产果汁等场景的固液分离作业，核心处理对象为切块后的苹果果料，也可适配葡萄、蓝莓等质地相近的浆果类物料的压榨脱水工序，区别于大型工业化连续压榨生产线，该设备更适配小批量、多批次的灵活生产需求，无需复杂的场地预埋与管线布置，可随加工点位变化灵活转移。设备底部配置四个万向脚轮，单轮承载满足整设备满载果料时的移动需求，两个脚轮带刹车锁定结构，作业时踩下刹车即可固定设备位置，避免压榨过程中机架移位，整机落地后占用的平面边界尺寸约为800mm*600mm，常规车间通道、农户加工棚的预留空间均可容纳，无需额外改造作业场地。设备采用双层托盘式结构设计，上层为进料承托平台，

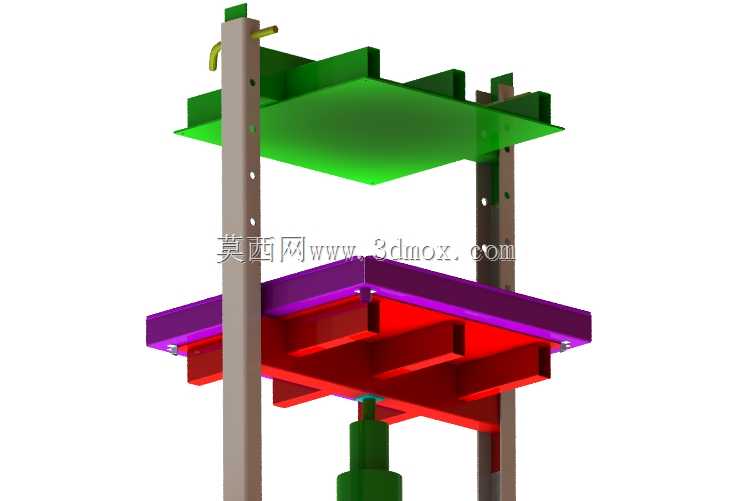

　　采用敞口式绿色槽型结构，槽体边缘做翻边强化处理，避免果料装填时散落，槽底预留均匀排布的沥水缝隙，缝隙宽度控制在3mm，既保证压榨过程中汁液顺利流出，又能拦截果渣避免随汁液排出；下层为紫色集液托盘，整体向中心位置做倾斜坡度设计，坡度约为3度，压榨流出的果汁可沿坡度汇集到托盘中心的排液口，外接管路即可直接收集到储液容器中，无需额外清理托盘内残留积液。设备的施压核心采用立式液压驱动结构，液压缸布置在下层托盘下方的机架中心位置，缸杆伸出时垂直向上托举下层托盘，配合上层固定的承托平台形成双向挤压力，压榨行程控制在400mm范围内，可根据装填果料的高度调整施压初始位置，施压过程中压力输出平稳，

　　避免瞬间压力过大导致果料被挤压成致密硬块堵塞沥水缝隙，也能减少果汁中混入的果渣含量。机架主体采用型钢焊接成型，四根垂直立柱采用矩形方管制作，表面做镀锌防锈处理，适配食品加工场景的潮湿作业环境，上下层托盘与立柱之间采用滑动导向结构，托盘沿立柱垂直升降，避免施压过程中托盘偏载倾斜，保证压榨压力均匀作用在整层果料上，提升出汁率。设计过程中优先考虑了作业的便捷性，上层托盘采用可快拆的固定结构，压榨完成后可快速拆下上层托盘清理残留果渣，液压缸外围设置防护套筒，避免果料、汁液滴落到缸杆表面造成密封件磨损，延长液压元件的使用寿命；设备整体高度控制在1600mm左右，操作人员站在地面即可完成果料装填、设备操作、果渣清理的全流程作业，

　　无需额外配置登高作业台。从结构受力角度来看，底部的脚轮安装座与机架底梁采用满焊连接，底梁之间设置横向加强筋，承受液压缸施压时的反向支撑力，避免底梁长期受力出现变形；立柱与上下横梁的连接位置设置三角加强板，抵消压榨过程中可能出现的侧向扭力，保证机架整体刚性，满载压榨时机架整体形变量控制在0.5mm以内，不会出现结构晃动、异响等问题。该设备的作业流程十分简洁，先将破碎后的苹果果料均匀铺放在上层沥水托盘内，铺设厚度控制在200-300mm之间，启动液压驱动后缸杆缓慢上升，上下托盘逐步挤压果料，汁液沿沥水缝隙流入下层集液盘汇集排出，待无明显汁液流出后保压1-2分钟，随后液压缸回程，即可拆下上层托盘清理压榨后的果渣，单次作业周期约为15-20分钟，每批次可处理果料约30kg，完全匹配小型加工场景的产能需求。不同于螺旋压榨设备的连续进料结构，该款设备采用间歇式压榨模式，可根据不同果料的特性灵活调整压榨压力与保压时间，针对质地较硬的苹果块可适当提升初始压力，针对软质浆果可降低施压速度避免果皮果核破碎影响果汁口感，设备无复杂的电控元件，液压系统采用常规的手动换向阀控制，操作人员经过简单讲解即可熟练操作，后期维护仅需定期更换液压油、检查脚轮转动灵活性即可，维护成本极低。
