立式液压废料压实打包设备结构设计

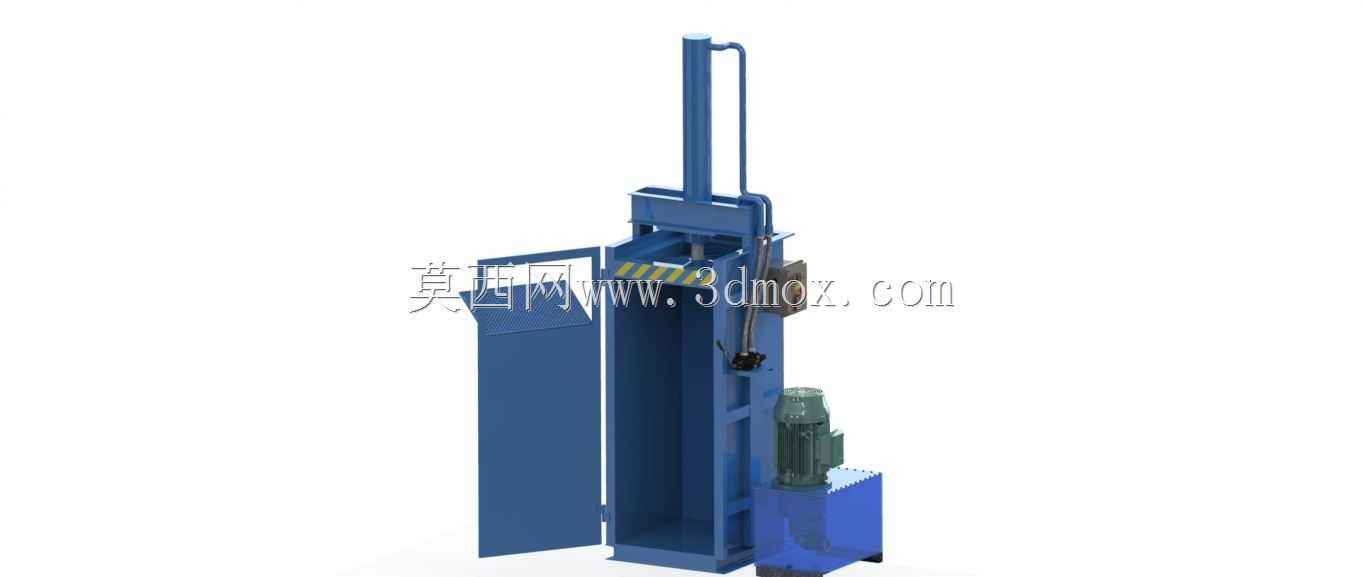

　　在中小型固废回收站点、生产车间边角料暂存区、商超纸品包装物回收点位这类场地受限的作业场景里，这类立式压合结构的压实设备一直是适配性极强的作业单元，不同于卧式连续打包设备需要预留长距离进料、出料与输送带布设空间，这类立式结构的设备仅需要占用不足两平米的地面安装区域，就能完成松散废料的压合减容作业，大幅降低松散物料的存储与转运成本。从实际作业逻辑来看，设备的压合作业全流程围绕单轴液压驱动的压头完成，立式布置的主液压缸固定在设备顶部的框架横梁上，压合行程沿着机架的垂直导向立柱向下运行，作业时操作人员先将设备前部的防护料门关闭锁止，避免压合作业过程中物料飞溅弹出，再将待压实的废纸、塑料薄膜、轻薄金属边角料、

　　废纺织物等松散物料填入设备的压合仓内，液压缸驱动压头下行，将仓内松散物料逐步压合至预设密度的料块，单次压合完成后压头回程，可继续补添物料重复压合，直到料块达到预设尺寸后，通过料门处的锁扣机构松开，配合设备自带的捆扎槽穿入打包带，即可将成型料块取出转运。从结构设计的思路来看，整个设备的承载框架采用矩形型钢焊接成型，四根垂直布置的导向立柱既作为主框架的承力构件，同时为压头的上下运行提供直线导向，避免压头下行过程中出现偏载卡顿，压头与导向立柱的配合位置加装了耐磨导向滑块，长期运行出现磨损后可快速更换，无需整体拆解结构。主液压缸的选型匹配压合仓的容积与常规待压物料的压实密度，缸体的安装法兰与顶部横梁采用高强度螺栓连接，

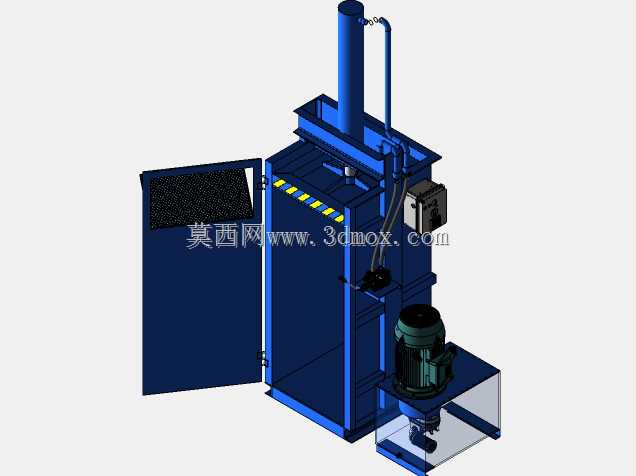

　　便于后期维护时拆解更换密封件。设备的动力单元布置在压合仓侧方的独立安装位，电机与液压阀组、油箱集成在同一安装底座上，减少液压管路的布设长度，降低管路沿程压力损失，同时侧置的动力单元不会占用压合仓的作业空间，也能避免压合作业过程中散落的物料掉落到动力单元表面，影响散热与部件寿命。设备前部的料门采用铰链侧开结构，料门上设置有观察缺口，便于操作人员在压合作业间隙观察仓内物料的填充状态，料门与框架之间设置有安全联锁结构，料门未完全锁止时，液压系统无法启动压合行程，从结构层面规避误操作带来的安全风险。从安装边界的尺寸来看，这类立式压实设备的整体高度通常控制在三米以内，适配常规工业厂房的层高要求，无需对安装场地做特殊的加高改造，

　　设备底部仅需要做平整的硬化地面处理，无需预埋地脚螺栓，设备自身的重量即可保证压合作业过程中的稳定性，若处理密度较大的金属边角料，可在底部安装板上预留的地脚孔位打入膨胀螺栓做辅助固定。压合仓的内部净尺寸通常适配常规转运料块的通用规格，压合完成的料块截面尺寸与标准栈板的堆放尺寸匹配，便于后续的叉车转运与堆垛存储。设备的液压管路布置全部沿着框架的型钢内侧走线，外部加装防护盖板，避免作业过程中物料剐蹭管路造成破损，液压系统的压力调节阀设置在带锁的防护盒内，避免非运维人员随意调整压合压力造成设备过载。在实际的建模过程中，这类设备的结构细节需要重点关注导向部位的配合间隙，压头与仓体内壁的间隙需要控制在合理范围，间隙过大会造成压合过程中物料挤入间隙造成卡滞，间隙过小则会因为框架焊接变形出现压头剐蹭仓壁的问题；同时液压缸的行程需要匹配压合仓的深度，保证压头下行至最低位置时，能将仓内物料压实到预设的料块高度，回程时压头能回到料仓顶部以上位置，不影响物料的填充作业。料门的锁止机构需要考虑压合过程中物料对料门的侧向推力，锁舌的插入深度与锁座的焊接强度需要满足满负荷压合时的受力要求，避免压合过程中料门被撑开。
