上开式斜撑支撑负压吸风箱体结构

　　在中小型机加工车间的打磨工位、木工开料作业区、少量粉料分装工位这类局部产尘场景里，大型集中除尘系统往往存在管路铺设成本高、工位调整灵活性差的问题，这类壁挂式小型负压吸风箱体刚好适配这类分散式产尘点的局部捕集需求，不需要搭建长距离除尘管路，直接固定在产尘点侧方的墙面或者工位支架上，就能在开口区域形成稳定的负压捕集风场，把飘散的粉尘、切削雾直接吸入箱体内部，避免污染物扩散到车间整体环境中。

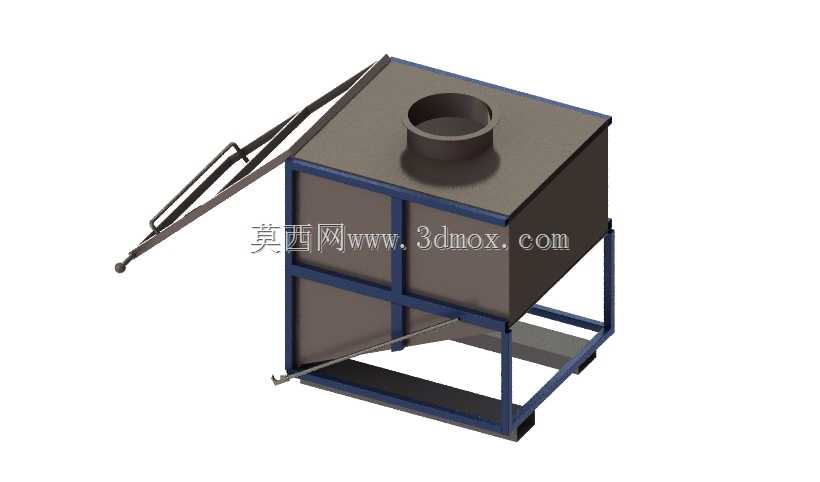

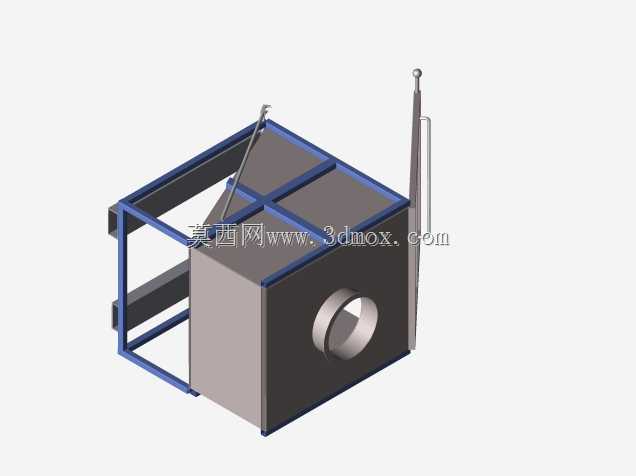

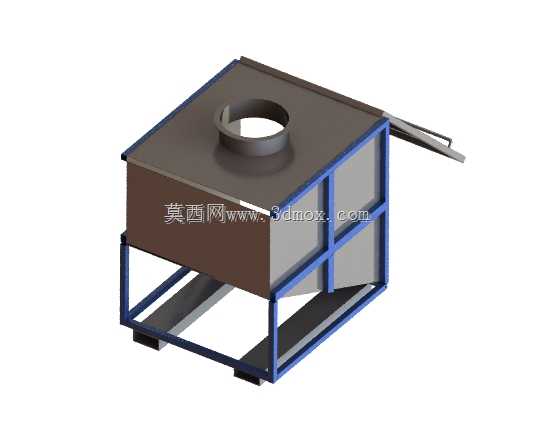

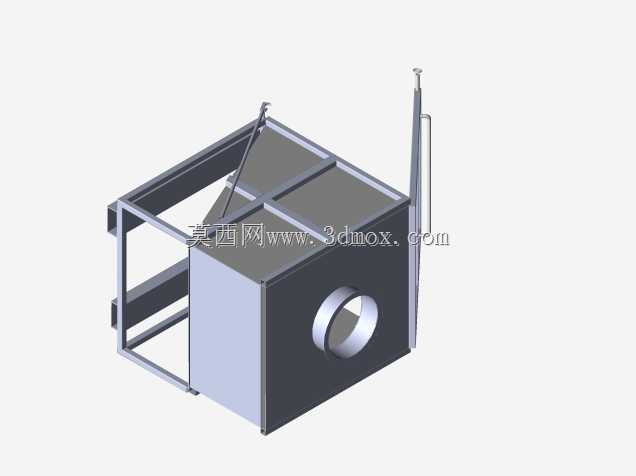

　　从结构设计逻辑来看，这款箱体采用方管焊接作为整体承载框架，框架外侧拼接薄钢板作为围板，相比全折弯焊接的箱体结构，方管框架的抗形变能力更强，在40kpa左右的内部支撑压力作用下，围板不会出现明显的外鼓变形，长期负压运行下焊缝处的应力集中更小，能有效降低焊缝开裂漏风的概率。箱体顶部设置的圆形法兰接口是标准的通风管道对接位，对接时直接匹配对应管径的螺旋风管，就能把箱体内部捕集的含尘气流输送到后续的过滤单元或者室外排放端，接口处预留的法兰边可以直接加装密封胶条，对接后不需要额外做焊接密封，现场安装的效率更高。

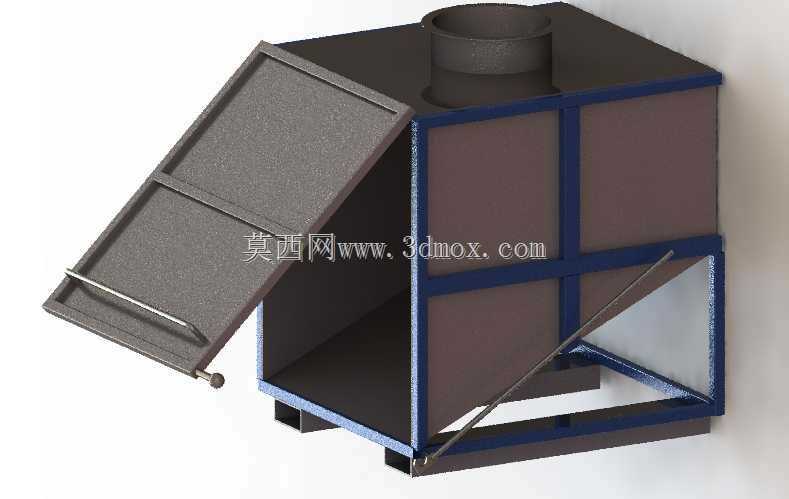

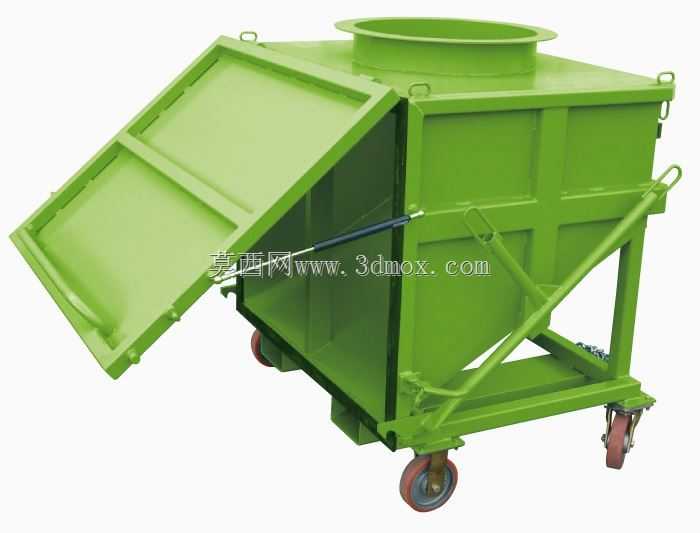

　　箱体正面的上开式检修门是日常操作与维护的核心结构，门体采用双层薄钢板折弯加筋的结构，相比单层钢板门，在相同板材厚度下抗负压形变能力提升40%以上，不会因为箱体内部负压出现门体内凹导致密封失效的问题。门体和框架之间采用气弹簧斜撑作为支撑构件，当操作人员向上翻开检修门时，气弹簧会在门体开启角度超过30度后自动提供持续的支撑力，不需要额外设置插销或者挂钩固定门体，操作人员可以双手在箱体内部完成积尘清理、临时工件放置、内部构件检查等操作，不会出现门体意外下落砸伤操作人员的风险；关门时只需要向下轻拉门体，气弹簧会提供平缓的阻尼力，避免门体快速撞击框架产生噪音或者撞坏密封胶条。门体边缘一圈粘贴的三元乙丙密封胶条，在门体关闭后会被框架压紧，形成连续的密封面，保证箱体内部的负压值稳定，不会出现漏风导致捕集风速下降的问题。

　　从安装边界来看，这款箱体的底部设置了两个突出的安装支脚，配合背部的壁挂安装孔，可以实现两种安装方式：如果是固定在水泥墙面上，直接用膨胀螺栓穿过背部安装孔固定，底部支脚抵在墙面上分散承重，不需要额外做底部支撑结构；如果是安装在工位旁边的支架上，底部支脚可以通过螺栓固定在支架横梁上，安装后的整体稳定性更强。箱体的整体进深控制在600mm以内，开门后门体向外伸出的最大距离不超过800mm，不会过多占用工位的操作空间，适合在宽度1.2米到1.8米的小型打磨台、粉料分装台侧方安装，安装后箱体开口距离产尘点的距离保持在200mm到300mm之间时，开口处的捕集风速可以达到1.2m/s以上，能够有效捕捉粒径10μm以上的粉尘颗粒，满足局部除尘的捕集要求。

　　在实际使用场景中，这款箱体除了作为局部除尘的捕集集气罩使用，还可以作为小型工件的喷漆晾干柜使用，在箱体内部加装简易的过滤棉层，顶部接口对接小型轴流风机，就能形成正压或者负压的喷漆小空间，适合小批量五金件的补漆作业，漆雾不会扩散到车间环境中。箱体内部的空腔没有设置多余的内构件，清理积尘或者漆渣时只需要翻开检修门，用压缩空气吹扫或者用刮板清理即可，内部的方管框架边角都做了圆角打磨处理，清理时不会出现积尘死角，日常维护的工作量很小。

　　设计过程中针对门体的开启角度做了反复校核，最终将门体的最大开启角度设定为75度，这个角度下操作人员站在箱体正前方时，视线可以完全覆盖箱体内部的所有区域，伸手可以够到箱体内部最深处的位置，同时气弹簧的支撑力处于最优区间，不会出现开启费力或者关门时阻力过大的问题。框架的方管选型经过受力计算，在箱体满载积尘（约50kg）的状态下，框架的最大形变量不超过0.5mm，长期使用不会出现框架歪斜导致门体密封不严的问题。顶部的通风接口位置设置在箱体顶板的中心位置，内部气流可以均匀分布到整个箱体截面，不会出现局部气流短路导致部分区域捕集风速不足的问题。
