三通式空气过滤分离管路构件

　　该构件应用于工业通风除尘、工艺气体净化类系统的管路分支节点，常见于车间集中除尘系统、粉体输送气固分离前端、涂装车间排风过滤段这类需要对含杂空气进行分流预处理的场景，安装在主管道与吸入支路的交汇位置，承担气流转向、粗效分离的前置功能。从实际使用逻辑来看，构件的两个同轴法兰端用于对接主通气管路，下方敞口端用于对接沉降收集段或者次级过滤单元，含尘或者夹带液滴的空气从侧方吸入端进入腔体后，因流道截面突然扩大，气流速度快速降低，裹挟的大粒径杂质会在重力与惯性力作用下从下方端口沉降排出，初步净化后的空气则沿主管道轴向流向下游精过滤段，能有效降低后端过滤元件的负荷，减少滤芯堵塞频次。设计阶段优先考虑了流道的平顺性，

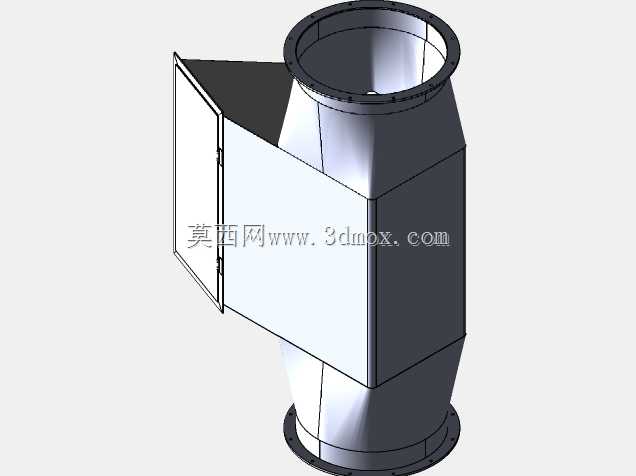

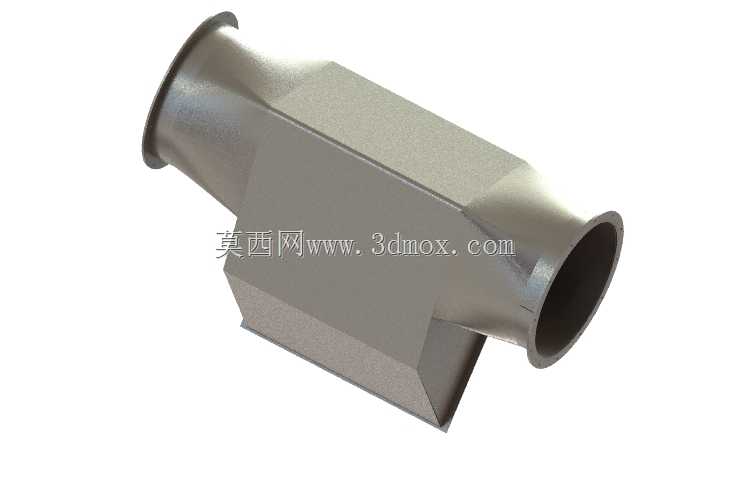

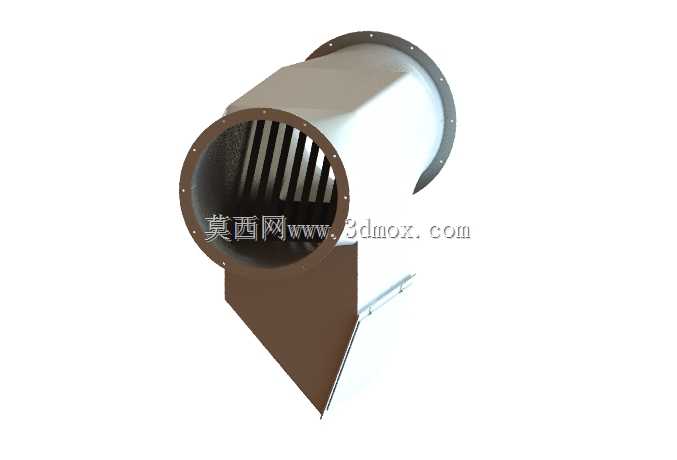

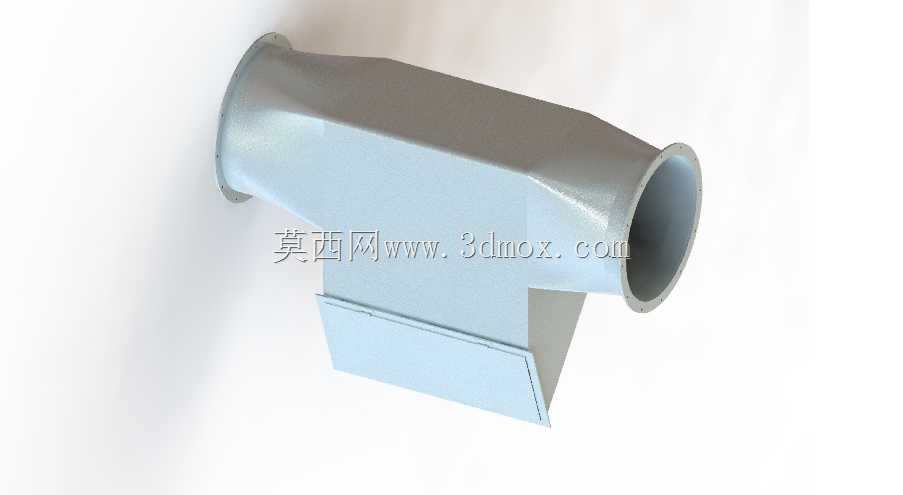

　　所有转角位置均做了大圆弧过渡处理，避免直角弯折造成的局部涡流压损，经流道仿真验证，该结构在额定风量下的局部阻力系数比普通直角三通低32%左右，能有效降低配套风机的运行功耗。外形上采用变截面异形腔体结构，主通径两端的法兰为标准圆形对接结构，法兰端面预留了密封件安装槽位，可适配常规的橡胶密封垫或者石棉密封垫，满足不同压力等级管路的密封要求，安装时需保证法兰端面的平行度偏差不超过0.5mm，避免密封失效出现漏风问题。侧方吸入端的法兰轴线与主通径轴线垂直相交，下方排料端为矩形敞口结构，边缘做了外翻边处理，方便与收集斗或者快装卡箍对接，整个构件的壁厚根据管路公称压力等级做了匹配设计，常规低压通风工况下采用1.

　　5mm壁厚的冷轧钢板即可满足强度要求，若应用于高压气力输送场景，可将壁厚提升至3mm并在腔体外部增加加强筋，避免运行过程中出现腔体颤振问题。安装边界方面，构件的轴向安装长度需根据对接管路的中心距预留足够的操作空间，法兰对接位置要预留至少100mm的螺栓拆装空间，下方排料端要预留收集装置的安装高度，避免排料不畅造成腔体内部积灰。实际选型时需要根据系统处理风量匹配对应通径的规格，额定风速控制在12-18m/s区间内，风速过高会导致分离效率下降，风速过低则会造成管路投资浪费，该构件作为前置粗分离单元，通常不单独作为终端过滤设备使用，需要配合后续的滤芯式过滤器或者水浴式净化设备共同组成完整的空气净化系统，在木工车间除尘、粮食加工风选、

　　化工车间废气收集等场景下，这类三通式分离构件能有效分离80%以上的10μm以上粒径杂质，大幅延长后端精过滤元件的更换周期，降低系统整体运维成本。结构建模过程中，所有法兰的螺栓孔位置均按照通用管路法兰标准做了参数化设置，可根据不同的公称通径快速调整孔位数量与分布圆直径，腔体的过渡曲面采用G2连续曲率构建，避免出现应力集中点，若用于有防腐要求的场景，可在构件内外表面做喷塑或者镀锌处理，适配潮湿或者弱腐蚀性气体的输送需求。
