立式法兰安装流体过滤组件三维结构

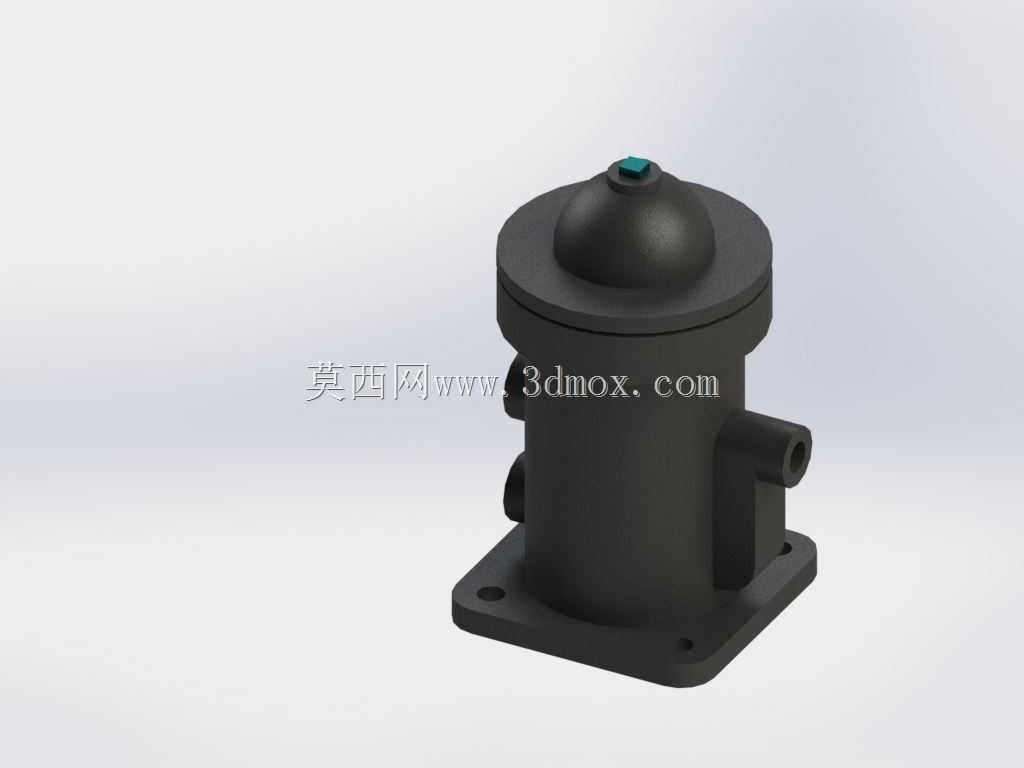

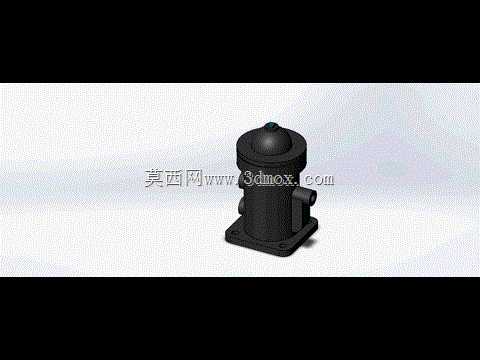

　　在液压润滑系统、小型工业流体输送管路、低压水循环回路的现场应用里，这类立式过滤组件是保障介质清洁度的核心基础部件，它的核心作用是拦截流体中裹挟的固体杂质，避免硬质颗粒进入下游的泵体、阀组、精密执行元件，造成配合面划伤、节流孔堵塞、密封件磨损等常见故障，很多现场设备的非计划停机，追根溯源都和前端过滤单元的选型、安装不到位有直接关系。从结构设计逻辑来看，这个组件采用立式筒状承压壳体作为主体，底部设置方形法兰安装基座，基座上预留四个对称布置的安装通孔，安装时可以直接通过螺栓固定在设备机架的预制安装面上，不需要额外设计复杂的支撑托架，这种安装方式的优势在于设备运行过程中，过滤组件的整体抗振性更好，不会因为管路的流体脉动出现连接松动的问题。

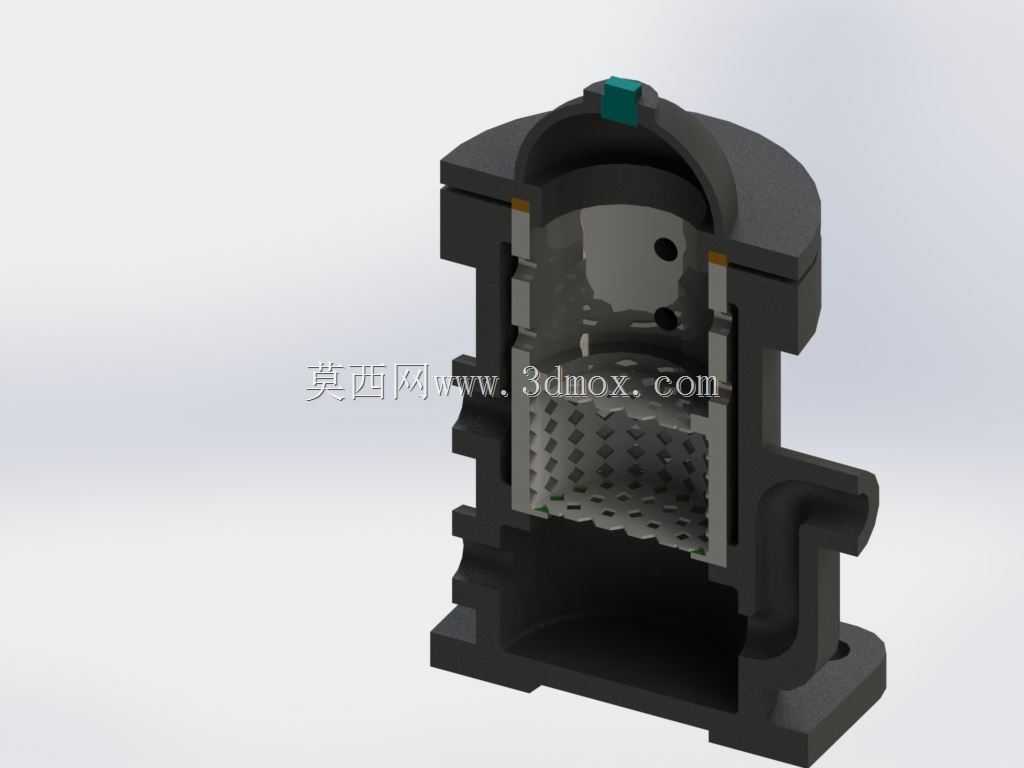

　　壳体侧面设置两个侧向通油接口，两个接口的中心高度保持一致，分别对应流体的流入和流出通道，流体从侧口进入壳体内部的滤腔后，会自上而下穿过滤芯组件，杂质被截留在滤芯的外侧或者内侧滤层上，过滤后的清洁流体从另一侧接口流出进入下游管路，顶部的端盖采用快拆式密封结构，日常维护时不需要拆卸整个壳体的连接管路，只需要松开顶部的锁紧结构就可以打开端盖，直接取出内部的滤芯进行更换或者清洗，大幅缩短现场维护的停机时间。从安装边界尺寸来看，底部方形法兰的边长控制在适配DN15到DN25通径管路的范围，整体高度不会超过同通径截止阀的1.2倍，不会在紧凑的设备管路布局里占用过多的竖向空间，侧面两个接口的外螺纹规格统一采用常用的管螺纹标准，

　　可以直接和现场的标准管路接头适配，不需要额外加工转换接头。设计过程中，壳体的壁厚按照1.6倍额定工作压力进行强度校核，承压能力覆盖低压流体输送场景的常规压力范围，壳体内部的滤腔预留足够的容污空间，避免短时间内容污量达到上限导致压差快速上升，顶部的排气结构可以在设备初次充液时排出腔体内的空气，避免气阻造成的流体流动不畅、管路振动异响等问题。在实际选型适配的时候，需要注意这个过滤组件的安装方向必须保持竖直，不能倾斜或者卧式安装，否则会导致内部滤芯的受力不均匀，同时影响杂质的沉降效果，底部法兰安装面的平面度需要控制在合理范围内，避免安装时出现密封面翘曲导致的外泄漏问题，进出口的管路连接需要设置合理的支撑，

　　避免管路的重量直接作用在过滤器的壳体接口上，长期受力造成接口处的应力开裂。这类过滤组件的结构设计没有冗余的复杂结构，所有的连接部位都采用标准化的密封形式，密封件可以直接采购通用规格的备件，不需要定制特殊尺寸的配件，对于设备制造商来说，这种标准化的结构可以直接嵌入到不同的流体回路设计里，减少单独设计过滤单元的工作量，对于终端使用用户来说，维护成本低、备件采购方便，能够有效降低设备的全生命周期使用成本。在三维建模的过程中，这个模型完整还原了壳体的铸造圆角、安装孔的倒角、接口处的螺纹收尾结构、顶部端盖的密封槽细节，所有配合面的尺寸公差都按照机械设计的常规配合要求进行设定，导入到装配环境中可以直接进行管路布局的干涉检查，也可以基于这个模型快速生成工程图纸，直接用于生产加工或者备件采购的技术参考。
