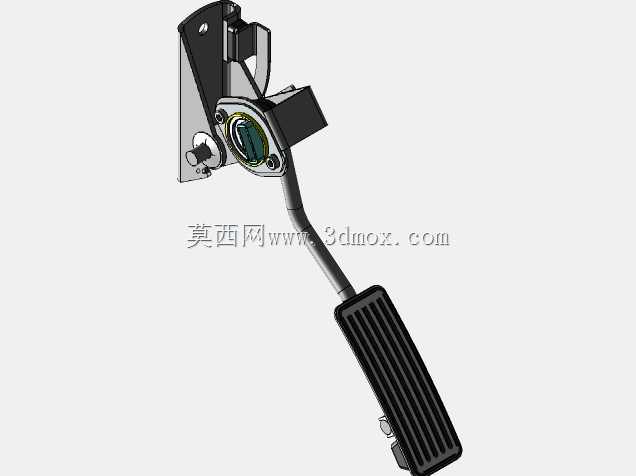

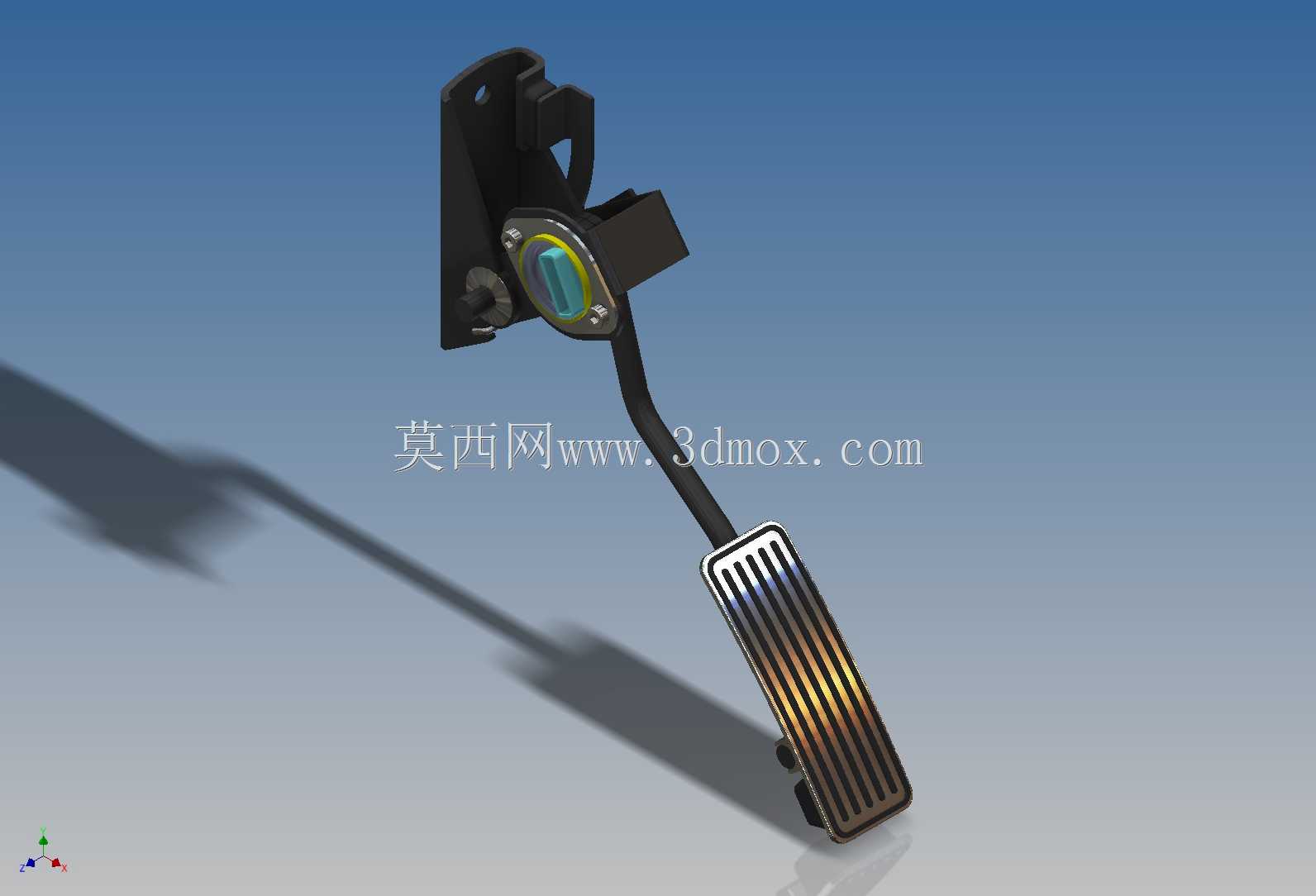

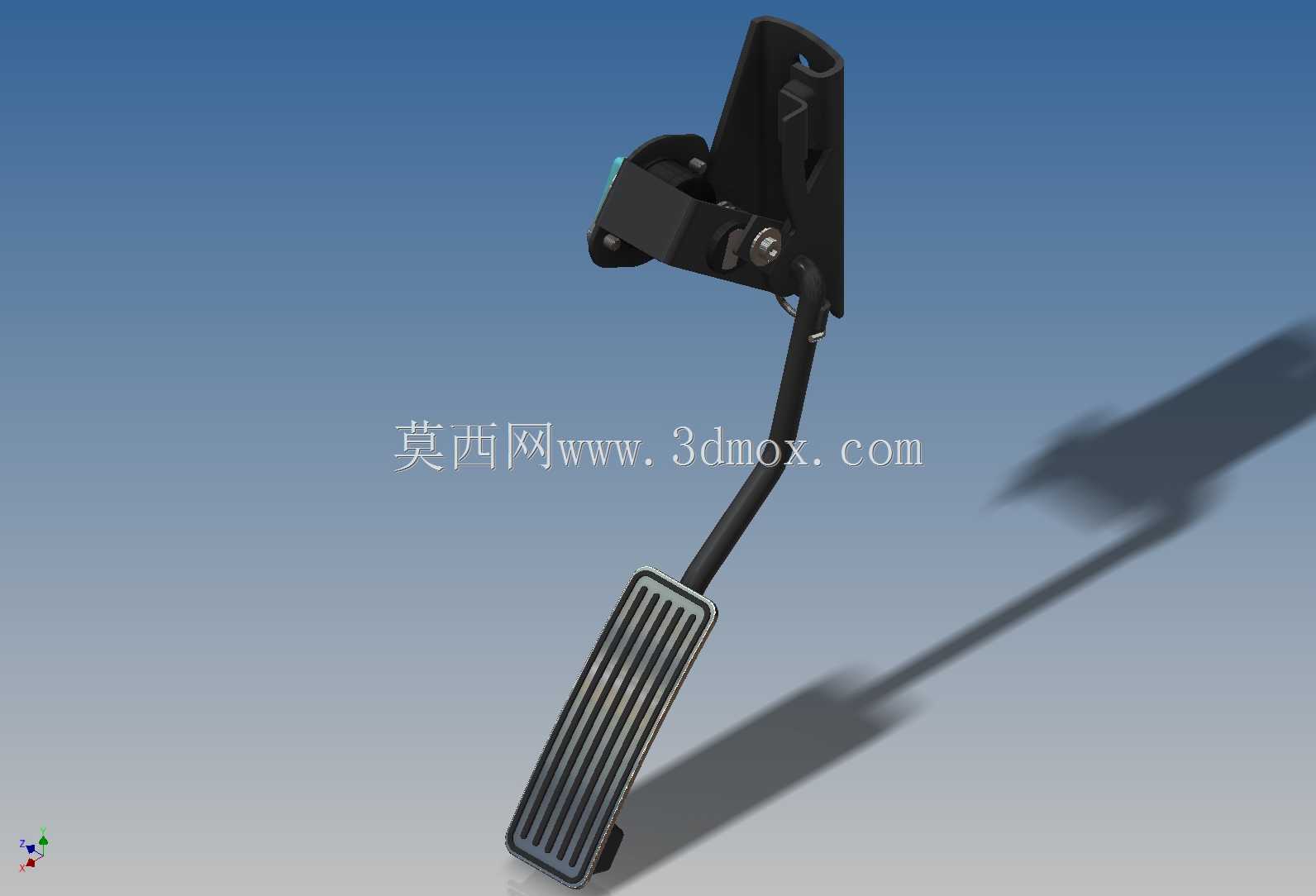

这款悬挂式钢制油门踏板,主要适配乘用车辆仪表板下方的安装空间,是驾驶员控制发动机节气门开度、实现动力输出调节的核心操纵部件,日常驾驶过程中,驾驶员通过踩踏踏板面施加不同力度,带动踏板组件绕固定转轴转动,将位移信号传递给后端传感或拉索机构,完成车辆加速工况的操控指令传递。
从实际装车场景来看,这类传统钢制踏板多应用于经济型燃油车型以及部分商用车驾驶舱内,安装点位位于仪表板下方靠近驾驶员右脚的区域,安装时需要匹配驾驶舱内的防火墙或仪表板横梁预留孔位,整体安装边界需要避开周边的制动踏板、离合踏板以及内饰护板结构,保证踩踏行程内无运动干涉,同时预留足够的脚部操作空间,避免驾驶员误触周边部件。踏板整体采用悬挂式布局,转轴固定在上方安装支架处,踏板臂向下延伸至驾驶员脚部易触碰的区域,踩踏过程中踏板绕上转轴做圆弧摆动,符合多数驾驶员的右脚操作习惯,长时间踩踏不易产生疲劳感。

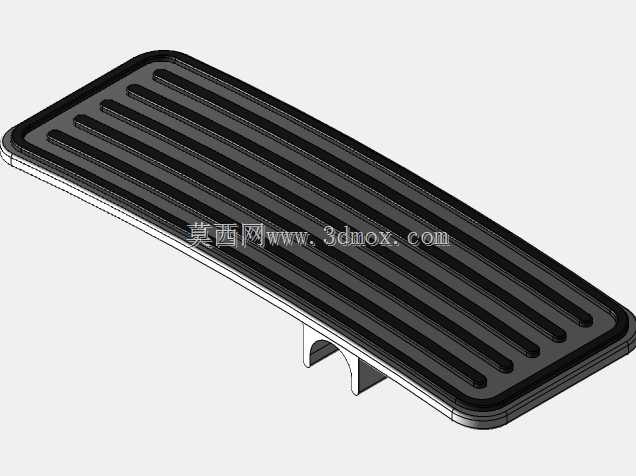

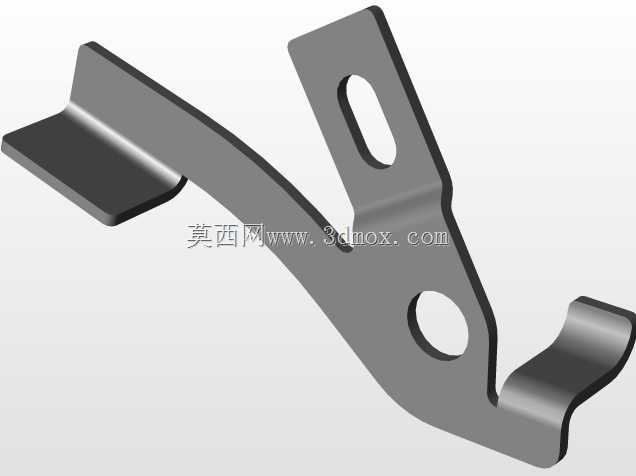

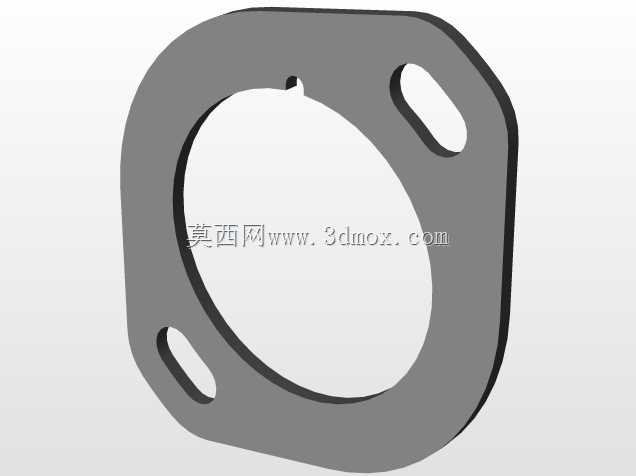

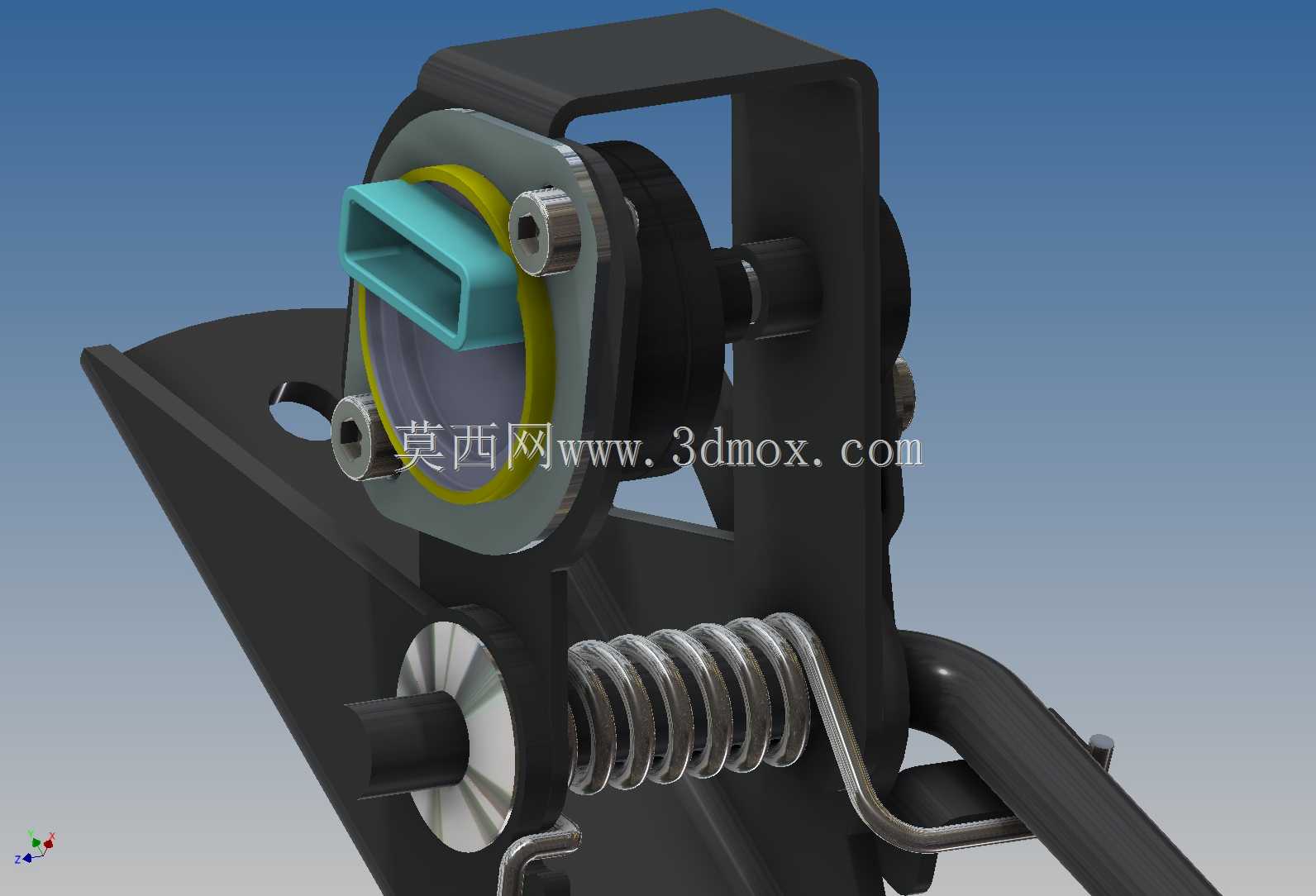

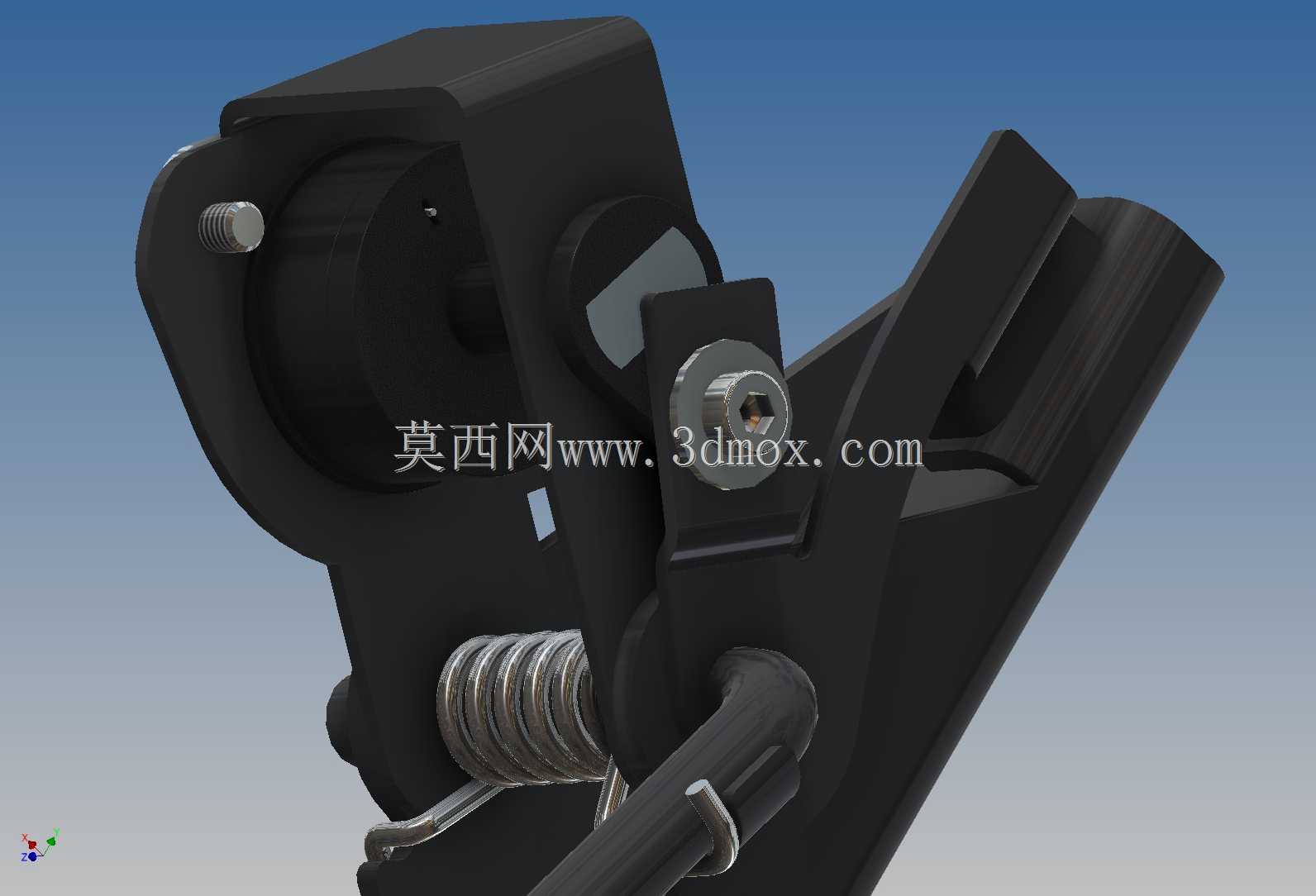

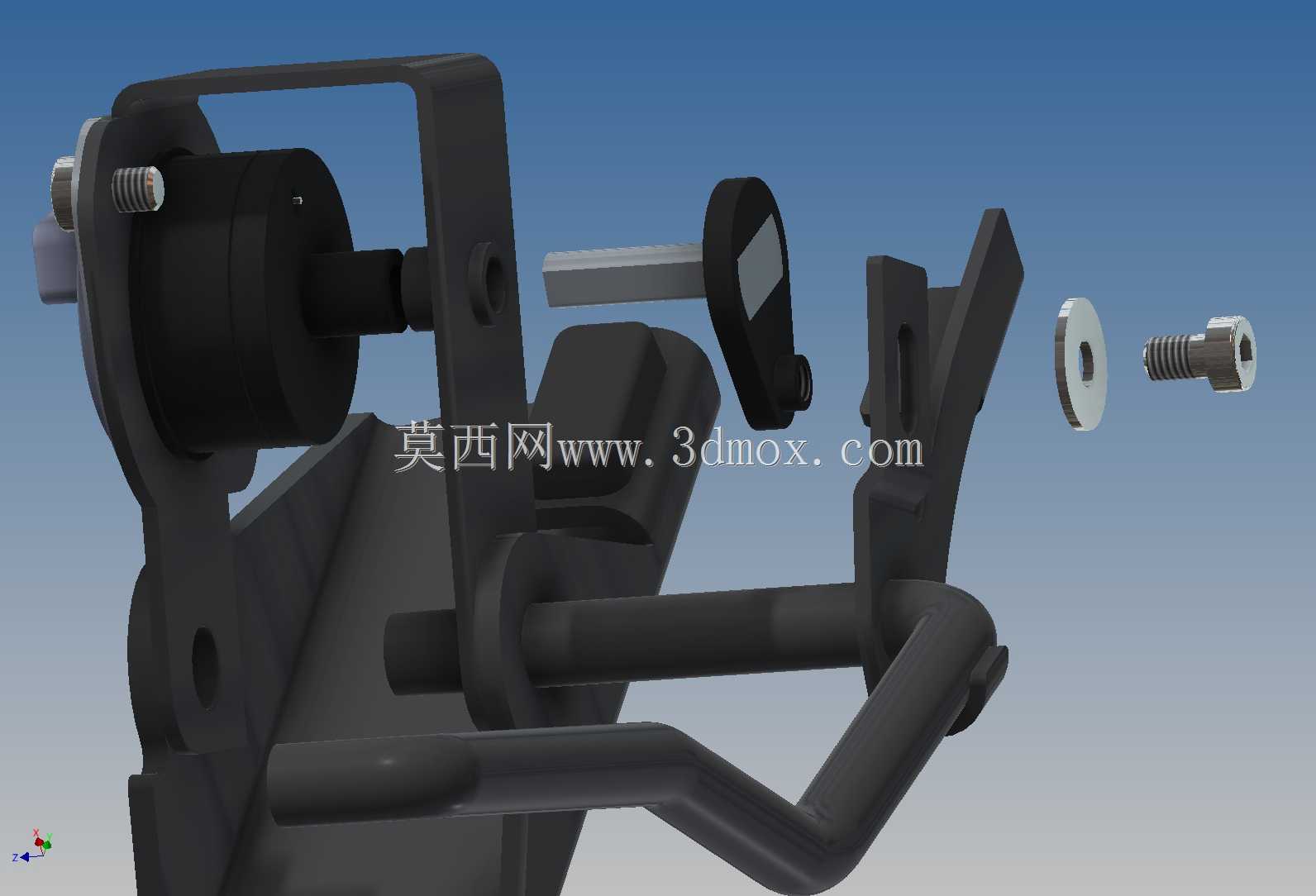

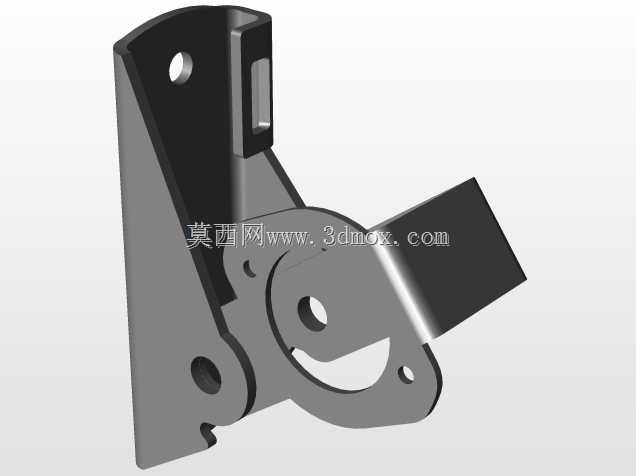

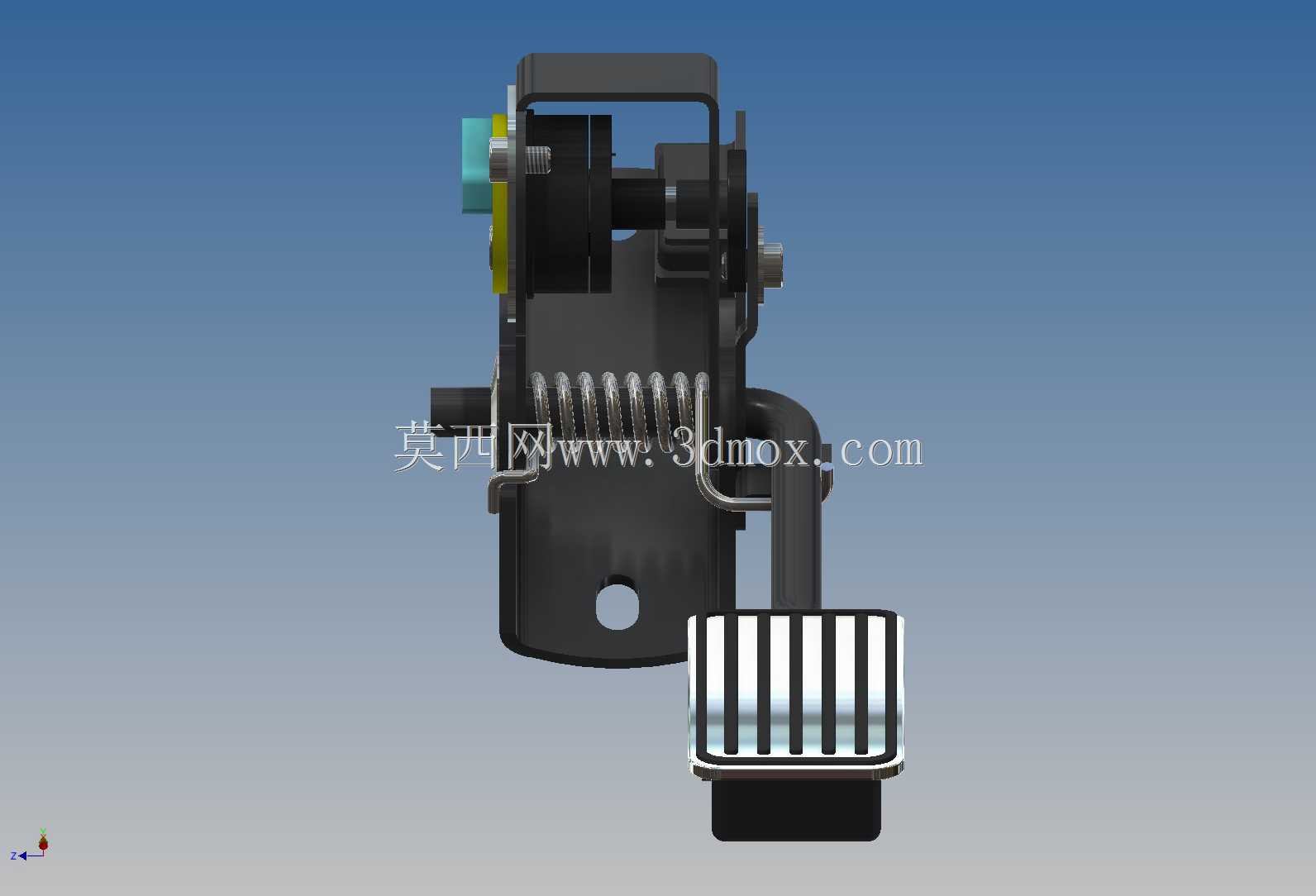

结构设计上,整个踏板组件拆分了多个独立子部件,核心受力部件采用低碳钢材质,通过冲压、焊接工艺完成成型与组装,兼顾结构强度与制造成本。踏板臂与安装支架之间设置了复位弹簧机构,当驾驶员松开踏板时,弹簧弹力可以带动踏板快速回到初始怠速位置,避免节气门持续开启引发的安全风险。踏板面采用带防滑条纹的冲压结构,增大鞋底与踏板面的摩擦力,即使鞋底沾有少量水渍或油污,也能保证踩踏过程中不打滑。考虑到部件维护与更换的便利性,整个踏板盒体设计为可快速拆卸结构,不需要破坏周边安装基体即可完成踏板整体的拆装作业,降低售后维修的工时成本。

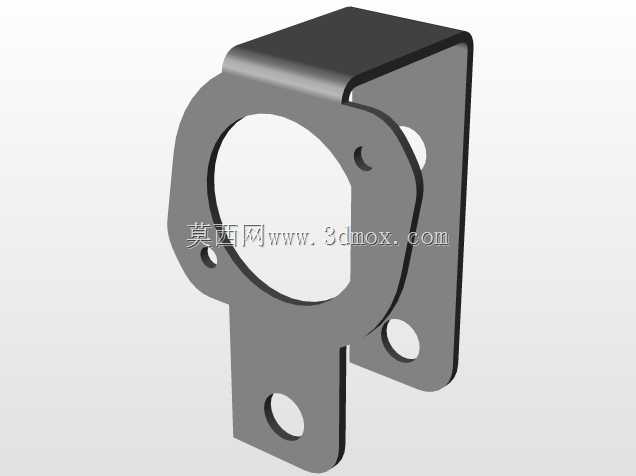

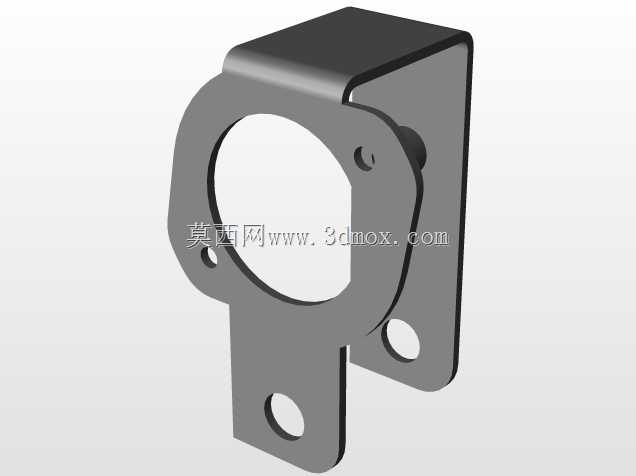

设计过程中针对运动间隙做了专门优化,踏板臂与转轴之间预留了合理的配合间隙,同时在铰接位置设置了润滑脂留存结构,避免长期使用后铰接部位出现卡滞、异响问题。踏板的上下运动行程分别设置了硬限位结构,上限位位于踏板顶部,对应踏板完全松开的怠速位置,下限位位于踏板底部,对应踏板完全踩下的满负荷开度位置,两个限位点都采用刚性接触设计,避免过度踩踏造成内部传感或拉索机构损坏。为了适配不同车型的安装需求,安装支架上设置了多组可调安装孔位,可以根据不同车型的仪表板下方空间调整安装角度与位置,适配更多车型的装配需求。

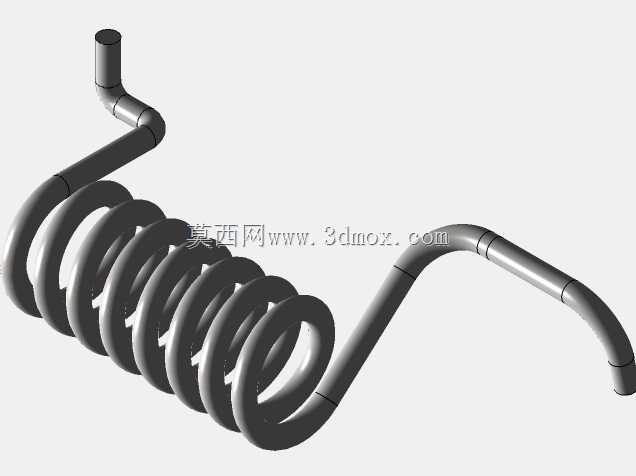

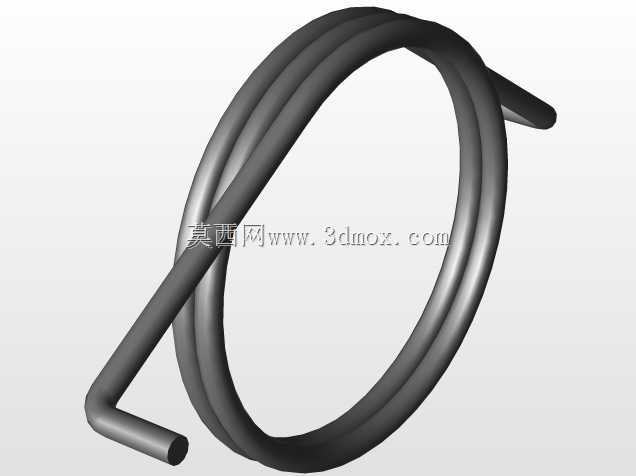

铰接部位的销轴采用耐磨钢材制作,配合轴套结构降低长期往复运动带来的磨损量,保证踏板在全生命周期内的运动精度,不会因为磨损出现踏板旷量过大、回位不准的问题。踏板臂的截面采用冲压成型的异形结构,在保证整体抗弯强度的前提下尽可能降低部件重量,减少踩踏过程中的运动惯量,让踏板的回位响应更加灵敏。弹簧部件采用异形圆柱弹簧,根据踏板的行程曲线匹配弹簧刚度,让踩踏力度随踏板开度变化呈现线性增长的趋势,给驾驶员清晰的踩踏力度反馈,方便驾驶员精准控制节气门开度,实现平稳的加速操控。
整个踏板的组装工艺尽量采用标准冲压件与常规焊接操作,不需要特殊的加工设备即可完成批量生产,有效控制制造成本。踏板表面做了防锈处理,避免驾驶舱内的潮气、灰尘侵蚀部件表面,延长部件的使用寿命。在运动干涉校核阶段,针对踏板全行程的运动轨迹做了完整的模拟验证,确保踏板在最大开度位置时,不会与周边的内饰板、线束、其他操纵部件发生碰撞,同时预留了足够的安全间隙,抵消车辆行驶过程中车身变形带来的位置偏移影响。
