三AAA电池可充电替换供电模组结构

　　在便携电子设备、小型检测仪器、户外手持终端这类依赖AAA电池供电的场景里，传统一次性干电池更换成本高、废弃后易造成环境污染，普通镍氢充电AAA电池存在记忆效应，长期浅充浅放会快速衰减容量，无法满足频繁临时补电、随用随充的使用需求，这款三AAA电池替换供电模组，正是针对这类痛点开发的内置锂电供电方案，可直接替换原有设备内的三节AAA电池仓位，无需改动设备原有壳体结构，就能实现可充电循环使用的供电升级。

　　从实际使用场景来看，很多工业现场用的小型红外测温仪、便携条码扫描枪、家用小型遥控器、无线键鼠这类设备，出厂默认采用三节AAA电池串联供电，常规电压为4.5V，而这款模组内置单节锂聚合物电池，搭配TP4056充电管理PCBA，通过microUSB接口即可实现5V输入充电，充电时无需将模组从设备中取出，也不用额外搭配专用充电器，日常使用手机的充电线就能完成补电，适配性极强。锂聚合物电池本身无记忆效应，哪怕是剩余电量较高时临时补电，也不会造成电池容量衰减，相比镍氢充电电池的循环寿命提升至少三倍，长期使用的维护成本远低于一次性干电池和普通镍氢充电电池。

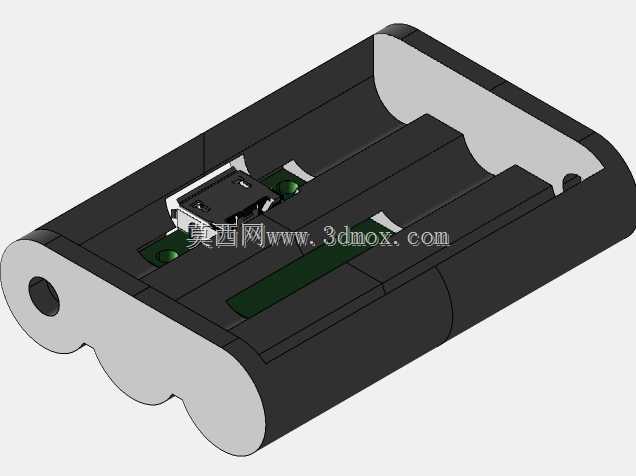

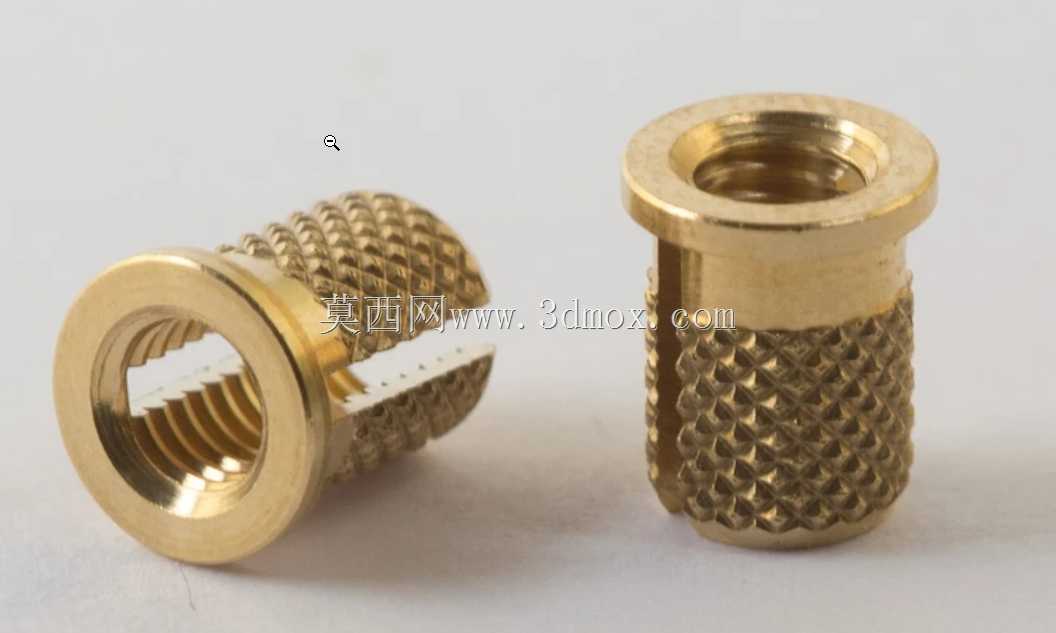

　　设计过程中首先要匹配标准AAA电池仓位的安装边界，三节AAA电池并排摆放的常规仓位最大内部尺寸为34mm×21mm×5mm，这款模组的外形轮廓完全贴合该尺寸范围，壳体采用阻燃ABS材质注塑成型，外部轮廓做了和三节AAA电池排布一致的弧形过渡，能顺利滑入原有电池仓，不会出现卡滞、尺寸超差无法装入的问题。壳体上预留的黄铜螺纹嵌入件，是用来和设备原有电池仓的接触弹片形成稳定电连接的，黄铜材质的导电性能优异，螺纹结构可以保证嵌入件和壳体之间的连接强度，不会因为多次插拔、震动出现松脱接触不良的问题，接触位置的镀金处理能降低接触电阻，避免大电流放电时出现压降过大导致设备重启的问题。

　　充电管理部分选用成熟的TP4056方案，该方案本身具备过充保护、过放保护、短路保护、过流保护四重防护功能，充电截止电压精准控制在4.2V，放电截止电压控制在2.8V，能最大程度延长内置锂聚合物电池的循环使用寿命，microUSB接口的位置设计在模组的侧边，装入电池仓后刚好对应设备电池仓盖的预留缝隙位置，不用打开仓盖就能直接插线充电，使用便捷性大幅提升。内置的锂聚合物电池选用常规量产的accu-L502030型号，该型号电池厚度5mm、宽度20mm、长度30mm，容量在300mAh左右，刚好能放入模组壳体的内部空腔，不会浪费内部空间，同时该型号电池属于市场通用量产型号，后期如果需要更换电池，采购替换非常方便，不需要开模定制特殊尺寸电池。

　　结构设计上，壳体内部做了对应的筋位来固定电池和PCBA板，筋位高度0.8mm，既能卡住电池和PCBA避免晃动，又能在电池和PCBA之间留出0.5mm的安全间隙，防止长期使用过程中PCBA上的元件引脚磨损电池外皮造成短路风险。壳体上下盖采用超声波焊接工艺组装，接缝位置做了0.3mm的焊接线，焊接后接缝平整无毛刺，整体防护等级达到IP54，能应对日常使用中的泼溅、灰尘侵入问题，适配大部分民用和工业现场的使用环境。输出端的电压经过升压电路稳定在4.5V，和三节AAA干电池的输出电压完全一致，不会因为电压不匹配导致设备工作异常，输出电流最大可达1A，足够满足大部分小型便携设备的峰值电流需求，不会出现供电不足导致设备功率不够的问题。

　　在实际选型适配时，只需要确认原有设备的AAA电池仓内部尺寸不小于模组的外形尺寸，且电池仓的正负极接触弹片位置和模组两端的接触点位置对应，就能直接替换使用，不需要对设备做任何改装，对于很多已经停产、难以购买到适配充电配件的老款便携设备来说，这种替换模组能大幅延长设备的使用寿命，减少电子废弃物的产生，符合绿色设计的理念。相比自行改装锂电池的方案，这款模组已经做好了完整的充放电保护、结构固定、尺寸匹配，不需要使用者自行设计电路、加工壳体，拿来就能直接使用，可靠性远高于个人手工改装的方案，不会出现接线松脱、保护电路缺失导致的电池鼓包、漏液等安全问题。
