  在消费电子、半导体测试、通讯设备量产检测环节里,这类弹簧加载的接触触点是治具上用量极大的易损核心部件,很多做ICT测试、FPC功能测试、电池触点连接的结构工程师,在搭建设备治具的时候,最先要敲定的就是这类探针的选型与安装匹配。不同于普通的刚性导电柱,这类带内部弹簧的探头可以在一定压缩行程内保持稳定的接触压力,避免测试过程中因为被测件表面公差、治具合模的微小错位导致的接触不良,也能减少硬接触对被测件焊盘、镀金表面的划伤,在批量重复测试的场景里,能大幅降低误判率和被测件的外观损耗。

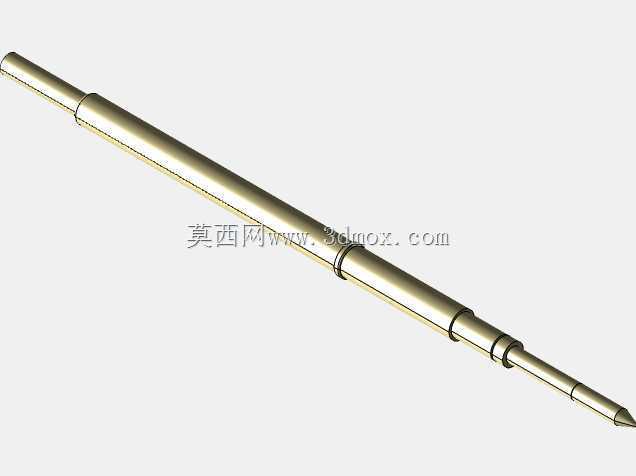

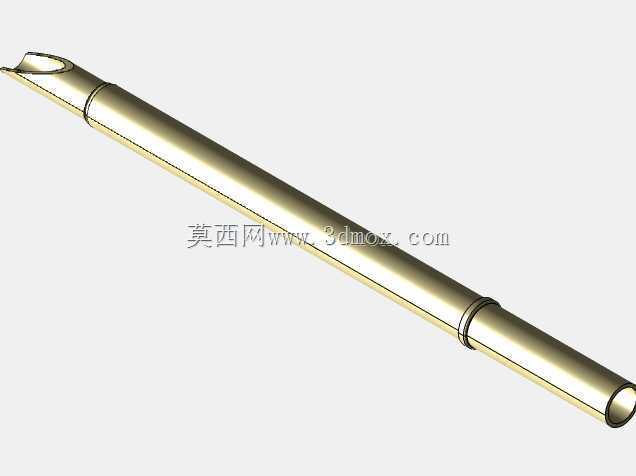

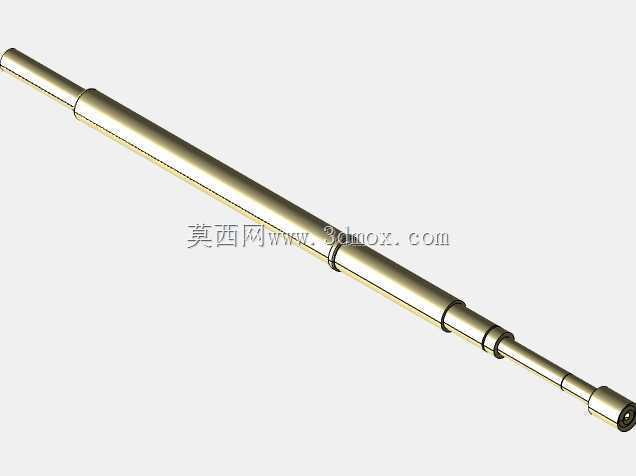

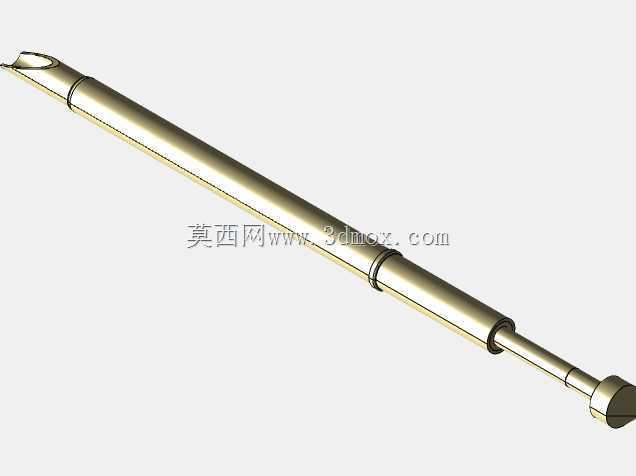

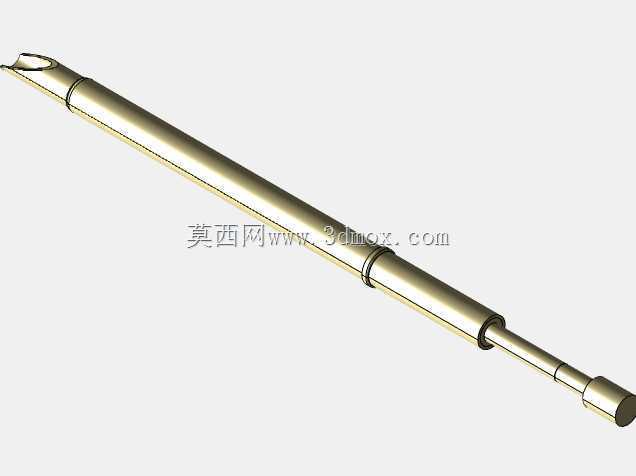

  从结构设计逻辑来看,这类探针整体为细长轴类构型,头部根据应用场景不同会有不同的端头形制,图中展示的型号为平头接触端,适合平面焊盘、金属接触面的抵接测试,尾部带限位台肩,安装时可以直接卡入对应规格的插座杯孔中,不需要额外的紧固件固定,更换的时候直接从治具正面拔出替换即可,能大幅减少产线维护的停机时间。内部的弹簧经过预压设计,自由状态下探针头部伸出安装面一定长度,当受到轴向压力时,探针整体向套筒内回缩,弹簧提供稳定的正向接触力,这个力值的设计区间通常会兼顾接触电阻稳定性和被测件的承压能力,力值过小会导致接触电阻波动大,测试信号不稳定;力值过大则容易扎伤被测件表面,甚至导致薄型PCB、柔性FPC的变形损伤。

  安装边界上,这类探针的外径公差控制极严,和配套的插座杯孔采用小间隙滑配,间隙量通常控制在几丝范围内,既保证探针伸缩动作顺畅无卡滞,又避免探针在孔内出现径向晃动导致的接触偏移。不同ID型号的探针总长度、压缩行程、头部形状、额定电流承载能力都有明确区分,选型时需要先确认被测点的接触形式:如果是测试通孔焊盘可以选尖头探针刺破氧化层,如果是测试金手指平面则选圆头或者平头探针,如果是电池连接这类需要长期抵接的场景则选带更大接触面积的伞头型号。安装时探针的排布需要和被测件的测试点位置一一对应,插座嵌入治具安装板的深度要和探针的尾部限位尺寸匹配,保证探针压缩到工作行程时,弹簧不会被压并圈,预留足够的缓冲余量,避免长期反复压缩导致弹簧疲劳失效。

  在实际产线应用中,这类探针的寿命通常以压缩次数计算,常规镀金工艺的探针在正常维护、无异常侧向受力的情况下,可以完成数十万次的接触动作,当出现接触电阻变大、探针伸缩卡滞、弹簧回弹无力的情况时就需要及时更换。很多工程师在搭建测试治具三维模型的时候,会直接调用这类探针的标准模型来排布孔位,提前验证探针排布的间距是否足够,有没有和周边的治具结构、走线空间产生干涉,同时确认探针的压缩行程和治具的开合行程是否匹配,避免合模时探针过压损坏。部分特殊应用场景下,比如高频信号测试,还会选用带同轴屏蔽结构的同类探针,减少信号传输过程中的干扰,这类型号的外形尺寸和普通探针兼容,可以直接替换同规格的安装孔位,不需要重新加工治具板。

  设计这类探针的配套安装结构时,还要考虑探针尾部的接线空间,通常插座尾部会预留焊线或者对接排线的位置,三维建模时要在治具板背面预留足够的走线槽空间,避免接线后挤压探针尾部导致伸缩卡滞。同时要注意探针安装孔的垂直度,孔位倾斜会导致探针伸缩时和孔壁产生额外摩擦,不仅会加快探针磨损,还会导致头部接触点偏移,无法准确对准被测测试点。对于多排密集排布的探针应用,比如BGA封装芯片的测试座,还要在建模时验证相邻探针之间的绝缘间隙,避免高压测试场景下出现相邻触点打火短路的问题。
