轮毂电机装配用定位支撑固定夹具结构

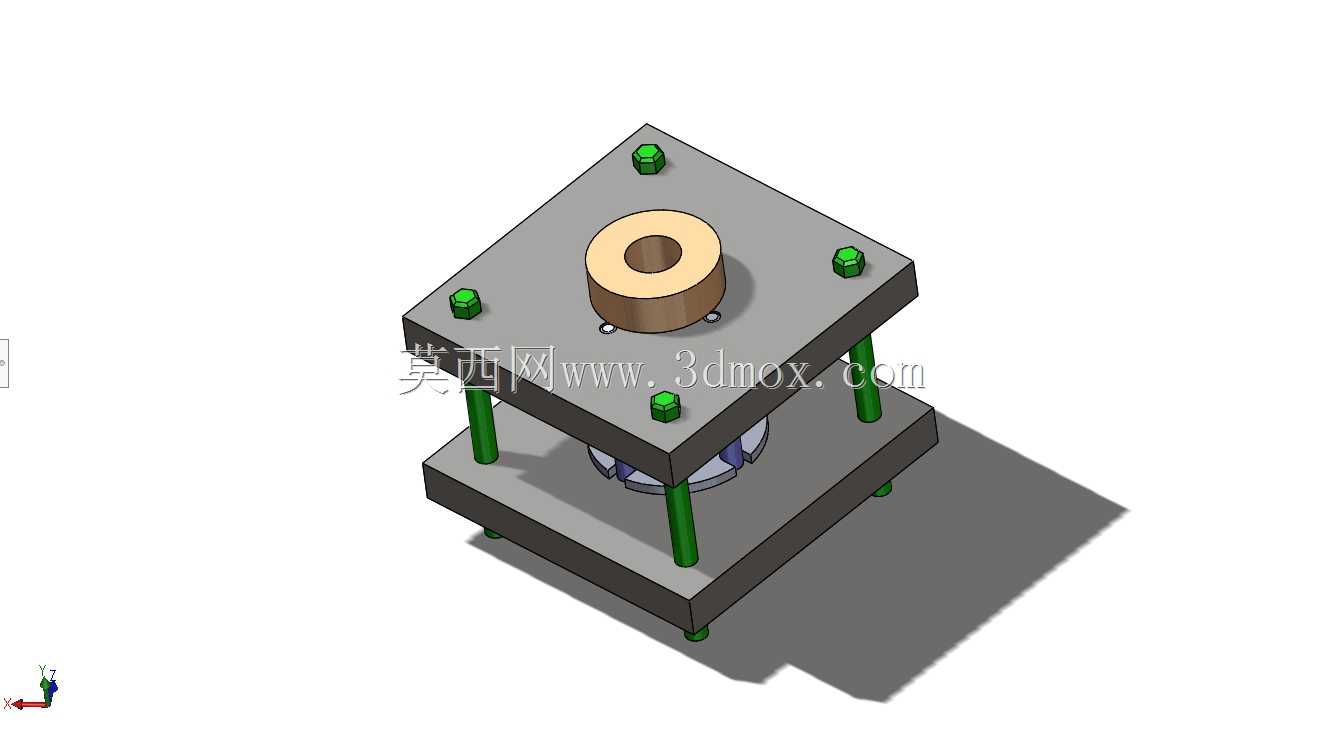

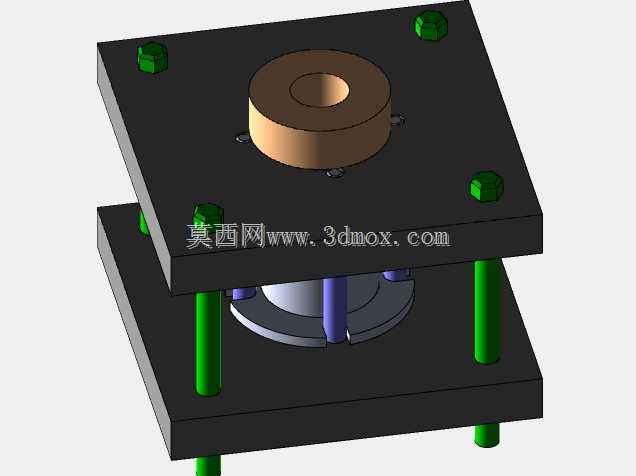

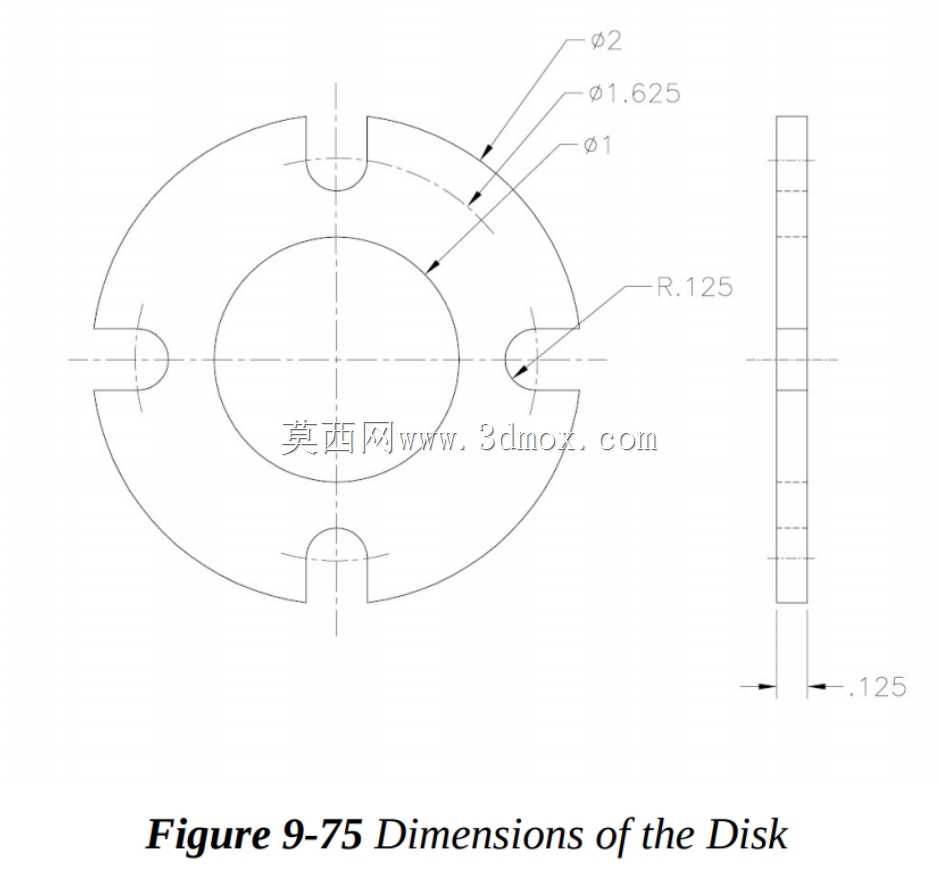

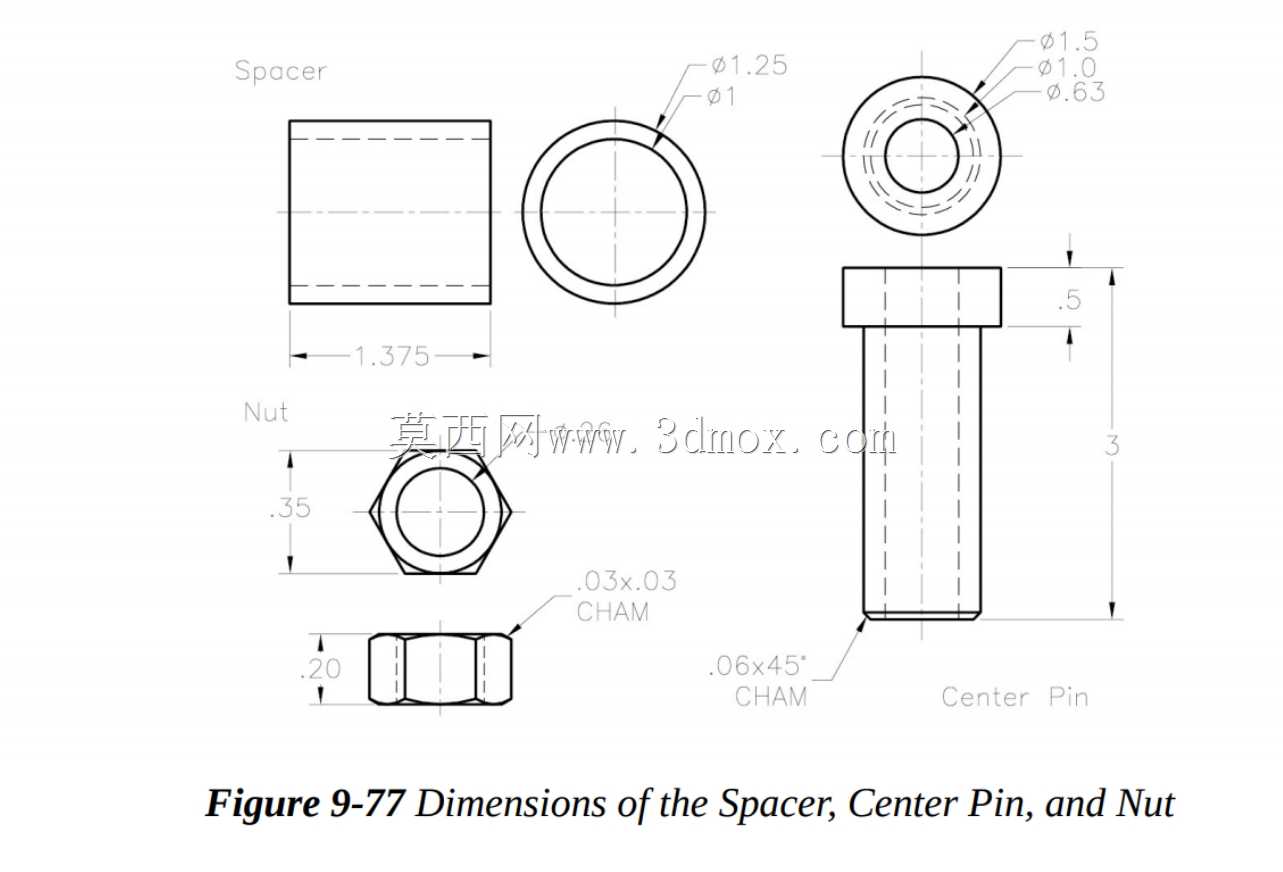

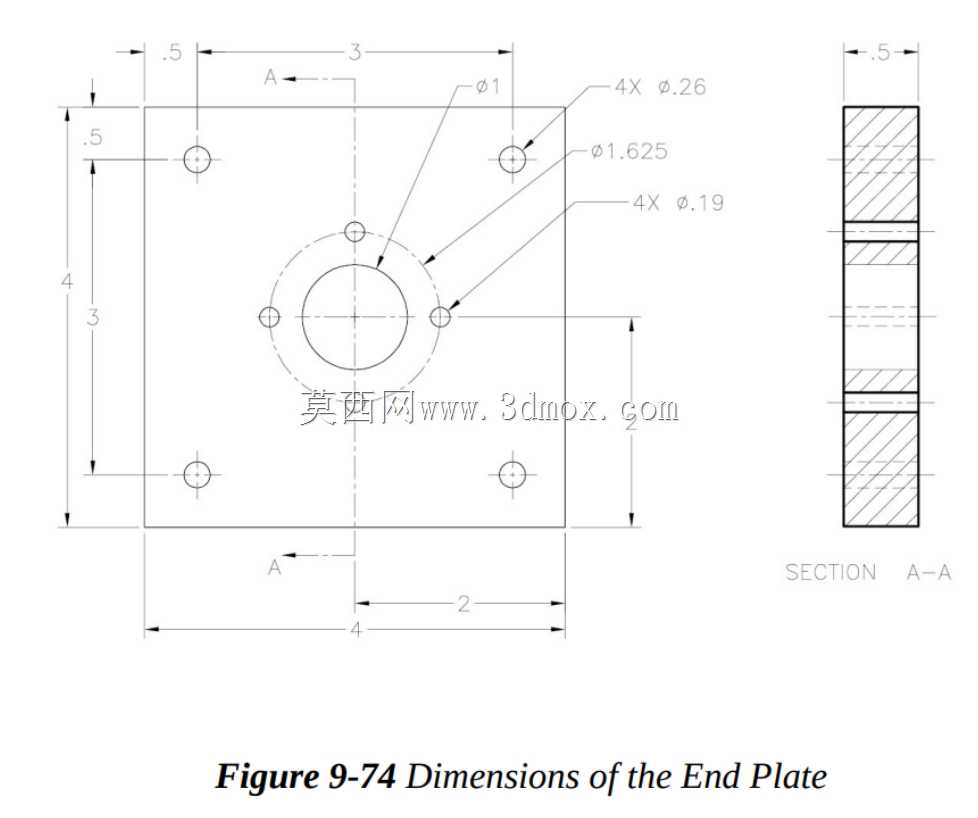

　　在轮毂电机的批量装配、部件压装以及精度检测工序中，工件的定位一致性直接决定了成品的装配公差与互换性，这类固定装置正是为解决工序中工件偏移、装夹受力不均的问题设计的。整套结构采用上下双层板式承载框架，下层板作为安装基座，可直接固定在装配工位台或者压装设备的工作面上，上层板为定位承载板，四根带外螺纹的导向立柱沿上下板的四角位置分布，既承担上下板之间的导向滑移功能，也为整套结构提供侧向的结构刚性，避免装夹过程中板件出现翘曲变形。上层板中心设置的铜质衬套是核心定位基准件，内孔尺寸匹配轮毂电机输出轴或者中心定位轴的外径公差，装配时工件的中心轴可直接穿入衬套内孔，实现径向的完全定位，消除X、Y方向的平移自由度以及绕X、Y轴的转动自由度，

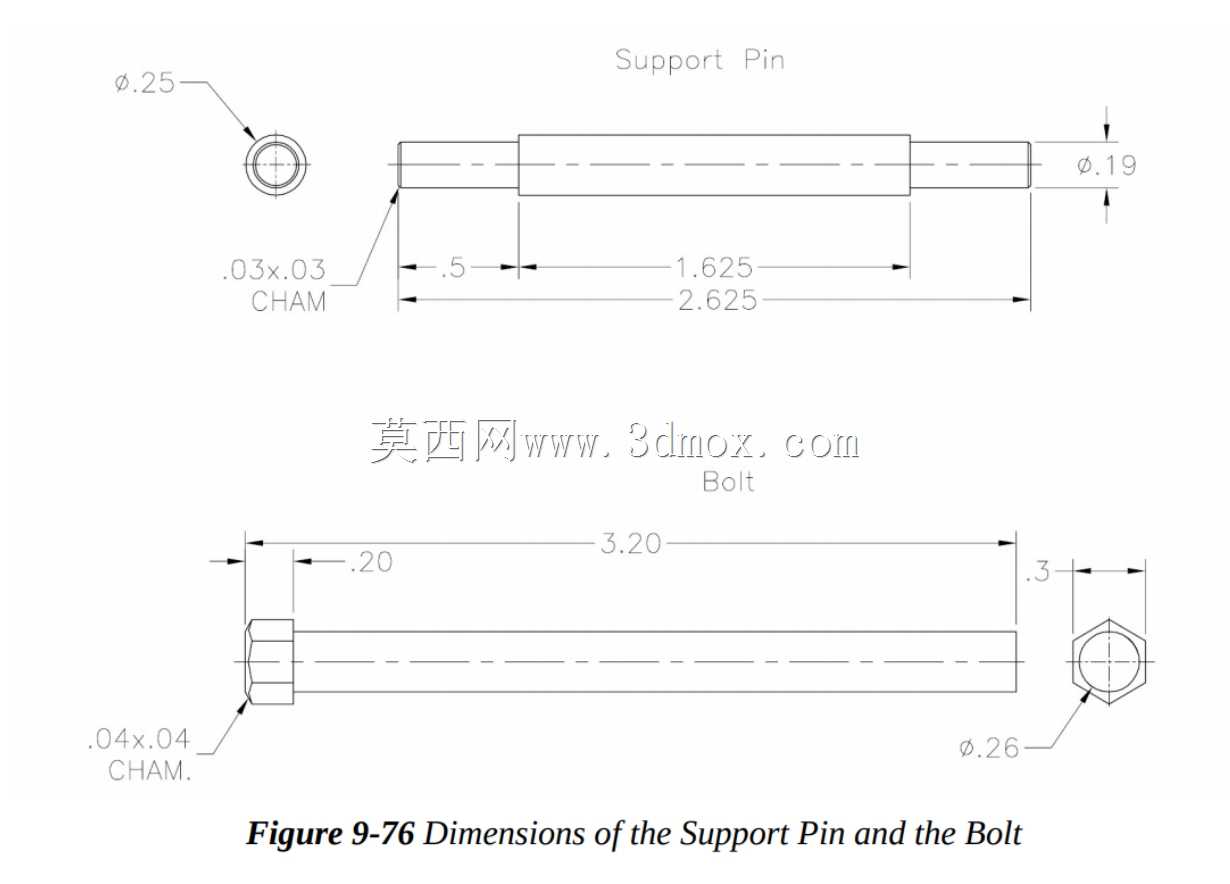

　　保证每次装夹的工件中心位置偏差控制在装配允许的公差范围内。上下板之间的紫色支撑柱沿中心定位区域周向均匀分布，柱体高度匹配轮毂电机下部壳体的支撑高度，当上层板下行到位时，支撑柱会直接抵接在电机壳体的下端面，配合上层板下端面的压接区域，将工件牢牢夹持在两层板之间，避免压装或者检测过程中工件出现轴向窜动。四角的内六角紧固件用于上下板与导向立柱的锁紧固定，可根据不同型号轮毂电机的壳体高度，调整紧固件在立柱上的锁紧位置，适配一定尺寸范围内的工件装夹需求，无需针对单一型号工件重新制作整套工装。从实际使用场景来看，这类固定夹具可直接集成在轮毂电机的轴承压装、端盖锁紧、气隙检测等多个工序工位中，相比通用台钳的装夹方式，

　　不会对电机壳体的薄壁部位造成夹伤，同时定位基准统一，能保证每一件工件的装夹位置完全一致，大幅降低工序间的重复定位误差，减少因装夹偏差导致的零件报废率。设计过程中特意将定位衬套采用耐磨铜质材料，是因为频繁装拆工件时定位孔会产生持续摩擦，铜材的自润滑特性可以降低衬套的磨损速率，长期使用后仍能保持定位精度，同时避免钢制衬套刮伤工件的定位轴表面。导向立柱与上下板的安装孔采用小间隙配合，保证上下板开合过程中不会出现卡滞，同时配合面的长度足够，避免上层板下行时出现偏斜，保证压接面与工件端面完全贴合，装夹受力均匀分布在工件的支撑端面上，不会出现局部应力集中导致的工件变形。整套结构的安装边界完全适配常规小型装配工位的安装尺寸，

　　下层板的安装孔位可根据现场工位的T型槽间距进行适配调整，不需要对现有工位台进行大规模改造，直接通过T型螺栓即可完成固定，安装调试的门槛较低，一线装配人员经过简单培训即可完成夹具的换型调整与日常操作。在工件放置时，操作人员只需要将轮毂电机的中心轴对准上层板的衬套孔放入，待工件下端面与周向支撑柱贴合后，锁紧四角的紧固件即可完成装夹，整个装夹过程不需要反复找正，单工位的装夹耗时相比传统装夹方式可缩短六成以上，能有效提升批量生产时的工序流转效率。同时整套夹具的结构没有复杂的传动或者气动元件，日常维护只需要定期清理导向立柱表面的杂物、在配合面涂抹少量润滑脂即可，长期使用的维护成本极低，适合中小型电机生产车间的批量装配场景使用。
