光学低温恒温器配套溅射棒结构设计

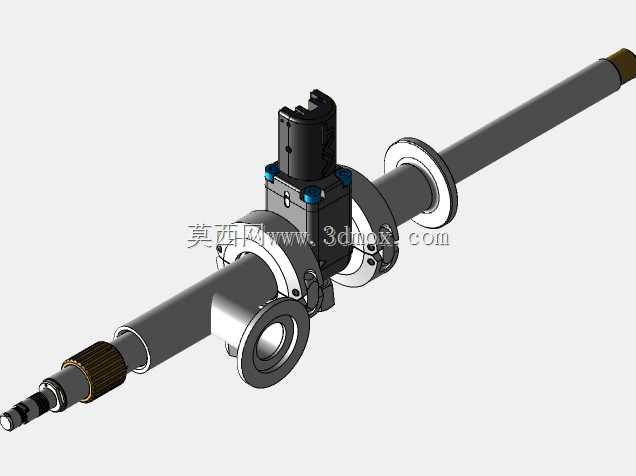

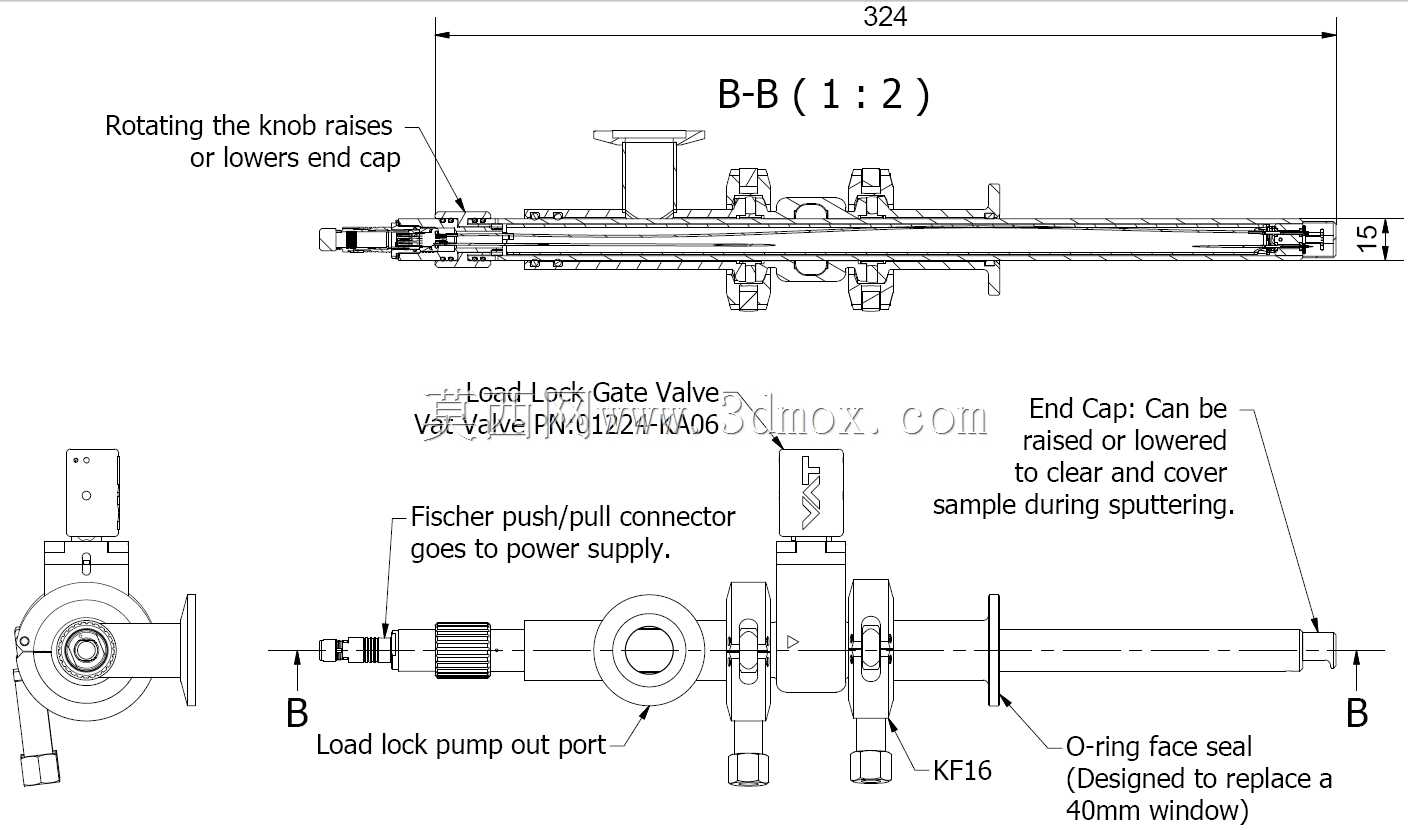

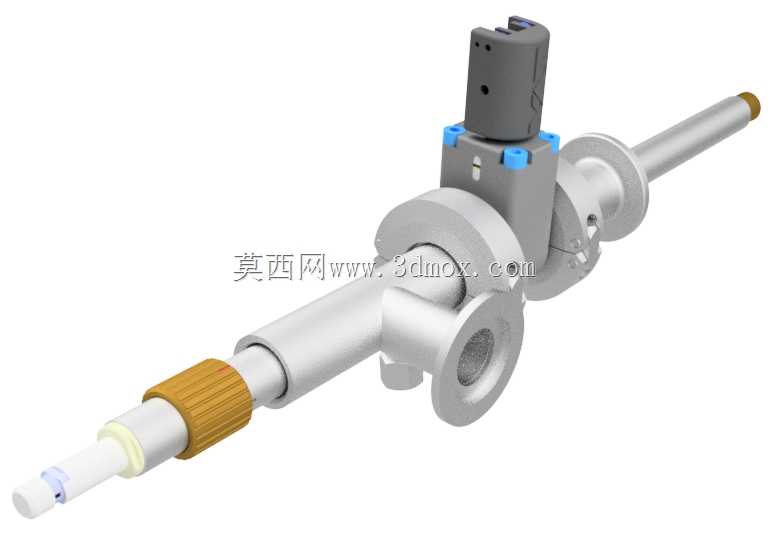

　　在低温光学实验与真空镀膜场景中，传统光学低温恒温器的观测窗口在开展原位溅射作业时，极易被靶材蒸汽污染，反复拆洗窗口不仅会破坏真空腔室的洁净度，还会大幅拉长实验准备周期，这款溅射棒正是针对该痛点开发的原位作业部件，可直接替代原有窗口组件接入恒温器腔体，无需改动原有腔体的接口布局。棒体主体直径设定为15mm，整体采用非磁性材料加工，仅闸阀位置配置滚珠轴承，避免磁性材料干扰低温环境下的光学测试信号，适配对磁环境要求严苛的低温光谱、量子物性测试场景。棒体上集成的闸阀采用标准VAT插板阀结构，可在不破坏腔体真空度的前提下实现溅射作业端与恒温器主腔室的通断切换，作业时打开闸阀将溅射端送入腔室指定位置，作业完成后关闭闸阀即可将溅射端抽出维护，

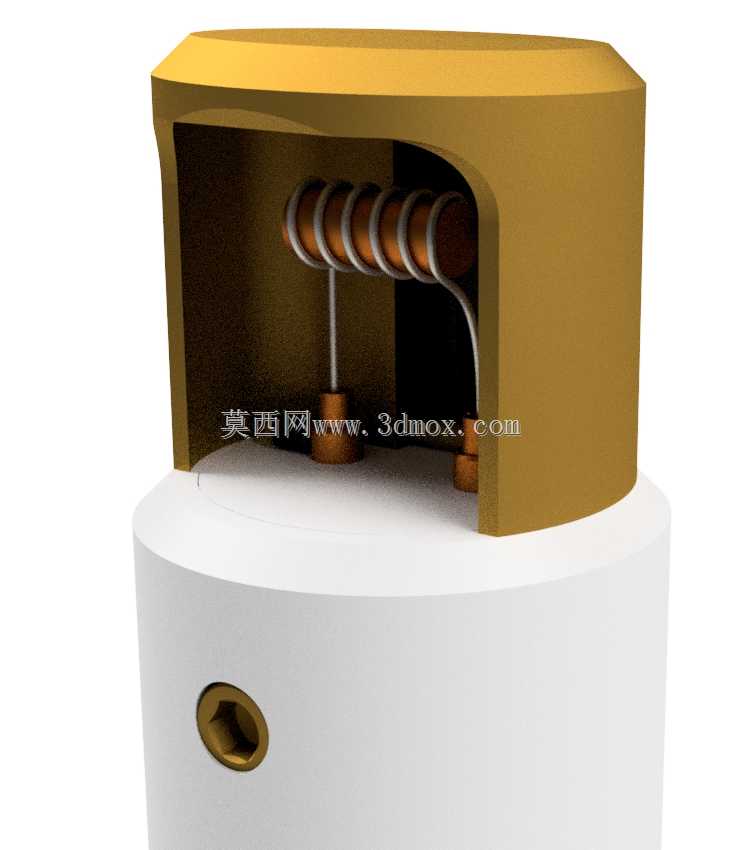

　　全程维持主腔室的高真空与低温环境，避免反复抽真空、降温带来的时间与能耗损耗。棒体侧方设置标准KF真空法兰接口，可直接匹配涡轮分子泵、真空规管等通用真空配件，无需额外加工转换接头，法兰位置配置双O型活塞密封圈搭配特氟隆定心环，可承受从室温到液氦温区的大范围温度变化，不会因材料热胀冷缩出现真空泄漏问题。溅射作业端采用钨丝缠绕结构，将高纯钨丝均匀缠绕在黄金衬座上，通电后可实现稳定的金膜溅射沉积，端部设置可活动的防护盖，在棒体送入腔室的过程中，防护盖处于盖合状态，避免棒体端部碰撞腔体内的样品台或光学传感器，到达作业位置后防护盖自动抬起，溅射过程中防护盖可遮挡侧向溅射的靶材粒子，避免非目标区域被误镀膜。

　　棒体上设置的棕色绝缘握持段采用低导热率的工程塑料加工，既可以在安装操作时提供防滑的握持位置，也能减少棒体与外部环境的热传导，降低低温恒温器的冷量损耗。棒体末端的电气接头采用通用工业级真空密封接插件，可直接匹配市面主流的溅射电源接线端子，无需定制专用接线组件。设计过程中针对薄弱的吊帽结构做了加强处理，在吊帽与棒体的连接位置增加了圆弧过渡结构，避免低温下材料脆化导致的部件断裂，同时预留了修改调整的余量，使用者可根据自身恒温器的实际腔体深度，调整棒体插入段的长度，适配不同型号的光学低温恒温器设备。安装时只需将原有腔体上的窗口法兰拆下，将该溅射棒的连接法兰与腔体窗口法兰对齐，用标准KF卡箍夹紧即可完成安装，

　　安装边界与原有窗口的安装尺寸完全兼容，不需要对腔体做任何打孔、焊接改造，安装完成后通过侧方的KF接口连接预抽泵，对闸阀外侧的棒体段预抽真空后即可打开闸阀开展作业，整个安装流程可在十分钟内完成，大幅降低原位溅射功能的改造成本。
