手持式软空气榴弹发射装置结构设计

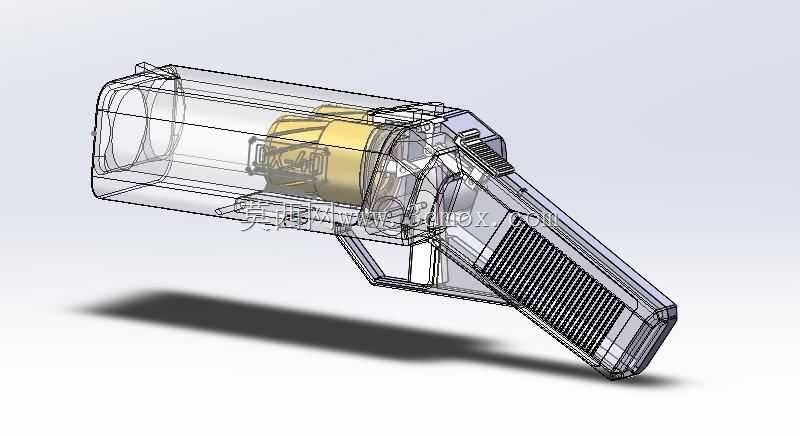

　　从结构设计的角度拆解这套手持发射装置，首先要明确其核心应用场景集中在休闲竞技、户外模拟对抗类的民用休闲领域，区别于制式装备的设计逻辑，整套结构的设计优先级首先围绕操作安全性、握持舒适度与发射稳定性展开，没有采用传统长枪式的布局，而是选择了类似手持工具的紧凑型枪身构型，能够适配单手握持快速操作的使用需求，在近距离的模拟对抗场景中，这种紧凑构型的转向响应速度、出枪速度都要优于长身管构型的同类产品。

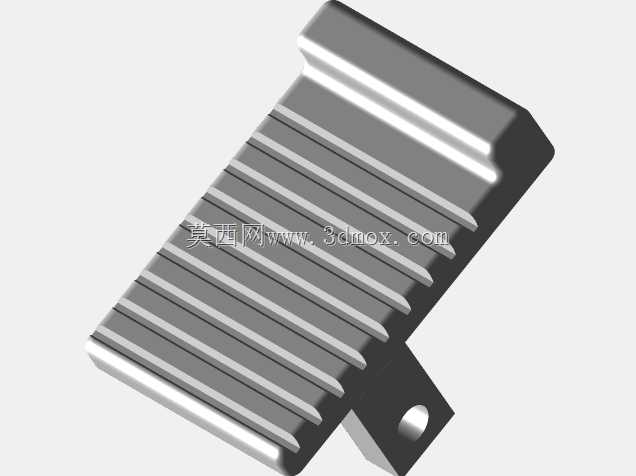

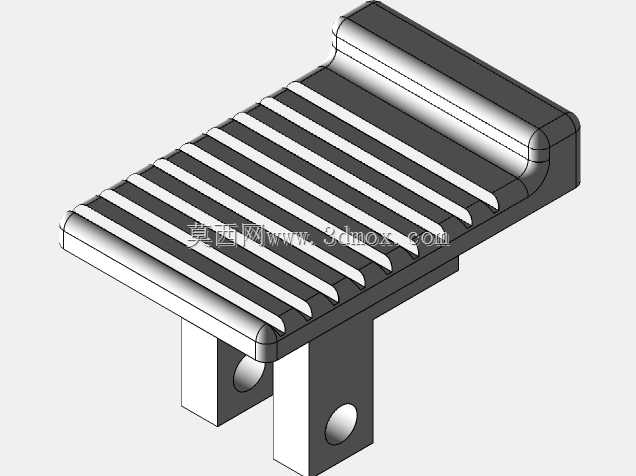

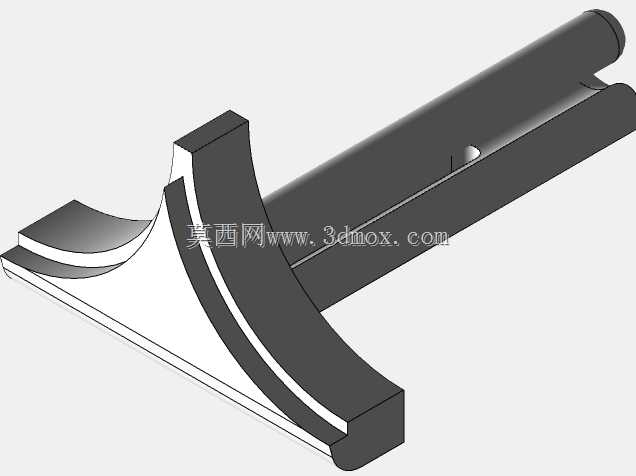

　　整套结构的核心功能是通过压缩空气提供动力，将适配尺寸的软质榴弹推送出膛，设计时首先划定了握持区域的安装边界，握把部分做了等距的防滑棱结构，这些防滑棱的凸起高度控制在1.2mm，间距4mm，既能够保证戴薄手套操作时的摩擦力足够，又不会因为棱边过于尖锐造成长时间握持的不适感，握把的倾斜角度参考了人手自然握持的17度倾角，手腕不需要额外弯折就能保持自然的施力状态，连续操作的疲劳度会明显降低。

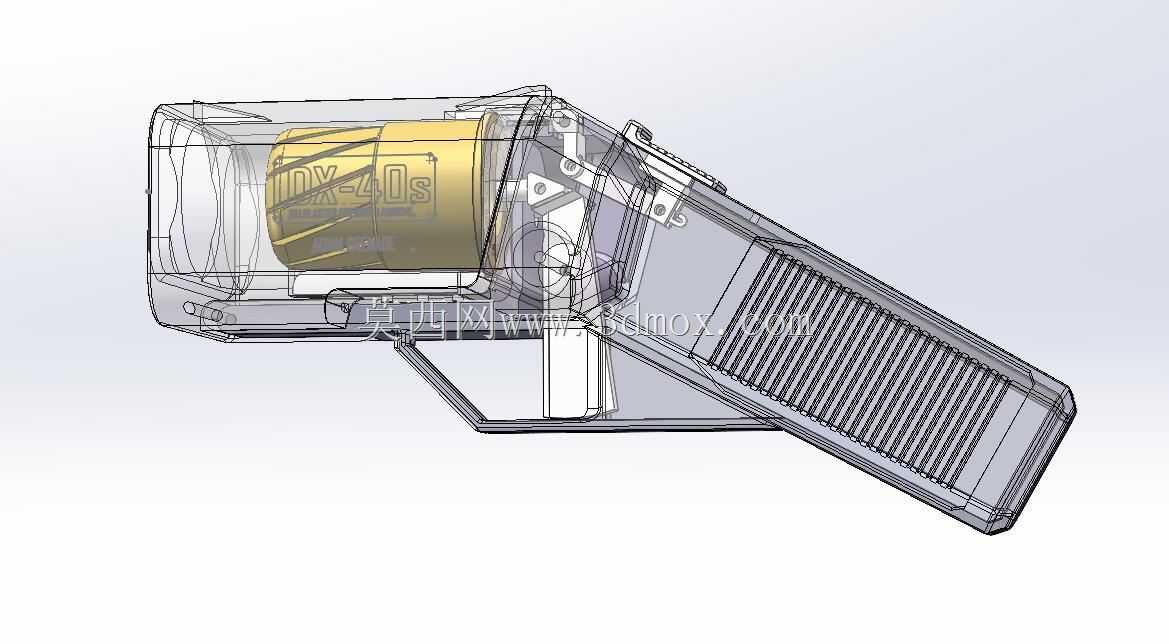

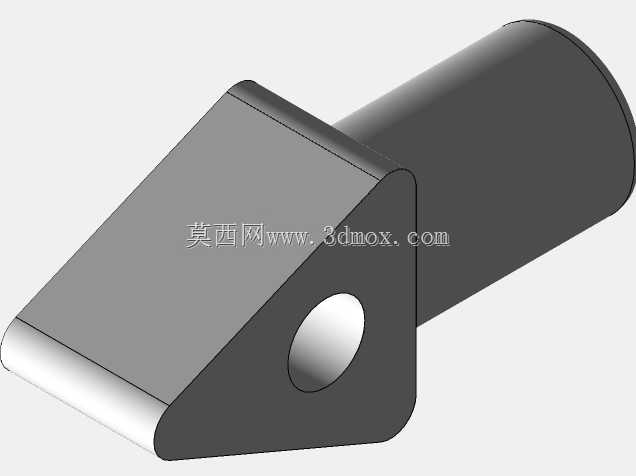

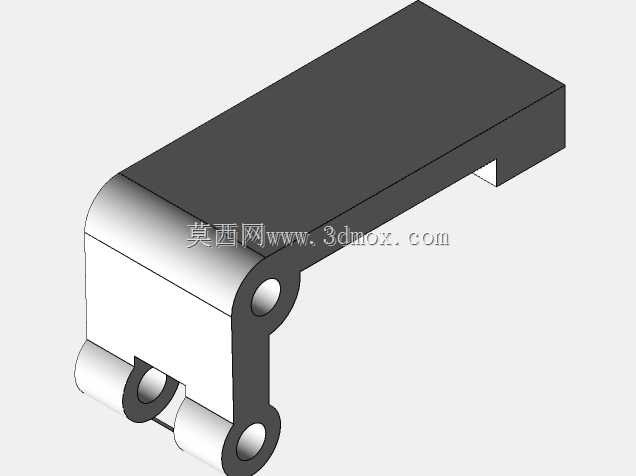

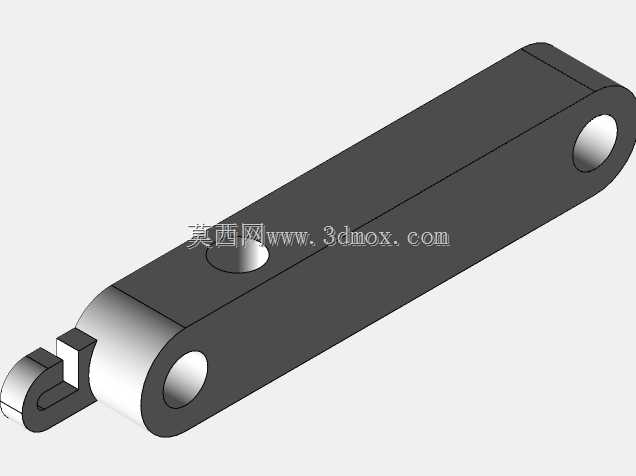

　　发射机构的布局藏在握把与弹仓的衔接位置，扳机的行程做了分段设计，前半段6mm的空行程是保险触发区间，只有扣过空行程段之后才会连通气路完成击发，这种设计能够避免日常携带过程中误触扳机造成的意外击发，气路部分的密封结构全部采用径向密封的设计思路，相比端面密封，径向密封在反复拆装之后的密封一致性更好，压缩空气的泄漏量能够控制在3%以内，保证每次击发的初速稳定性，不会出现连续发射过程中动力衰减过快的问题。

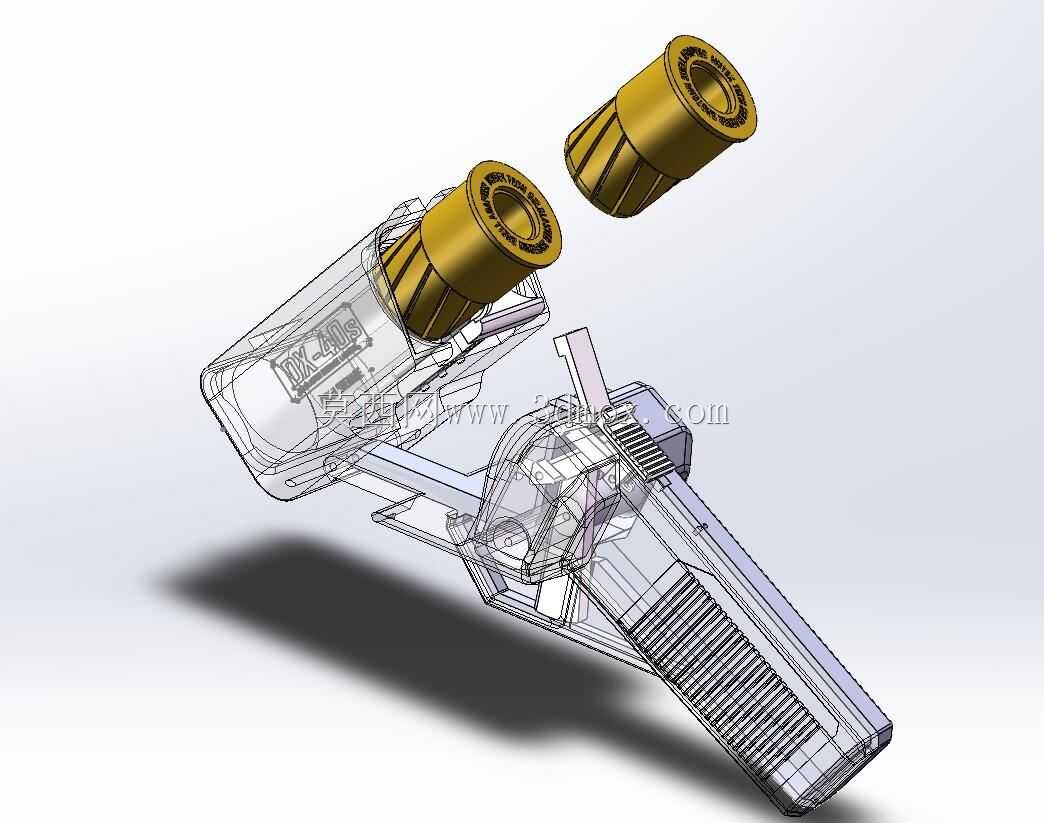

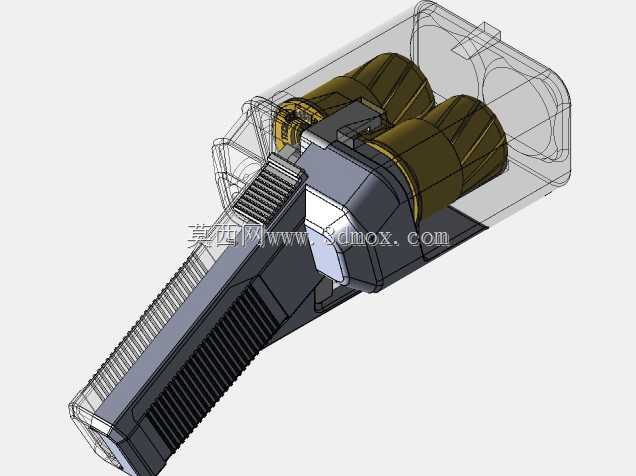

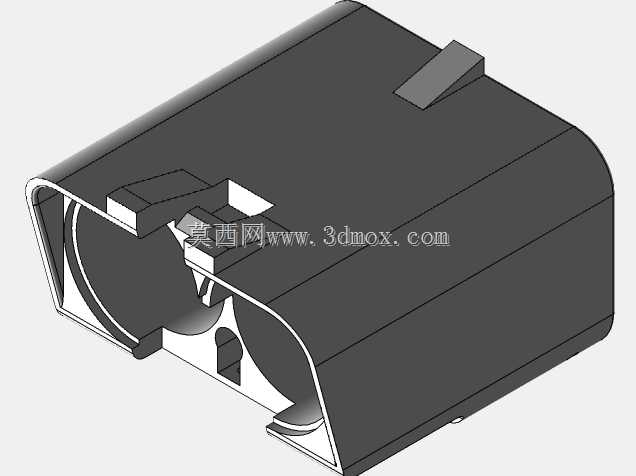

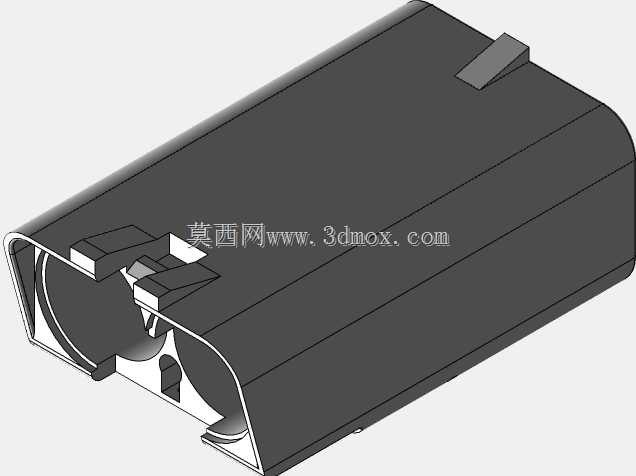

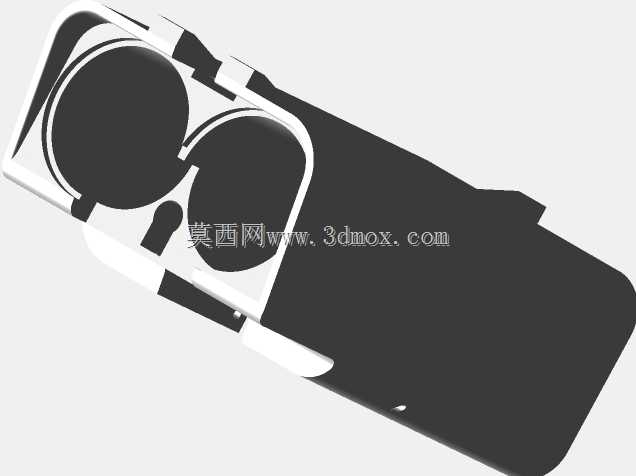

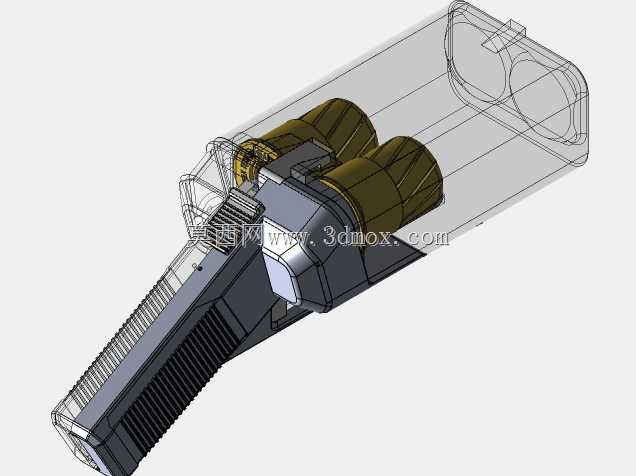

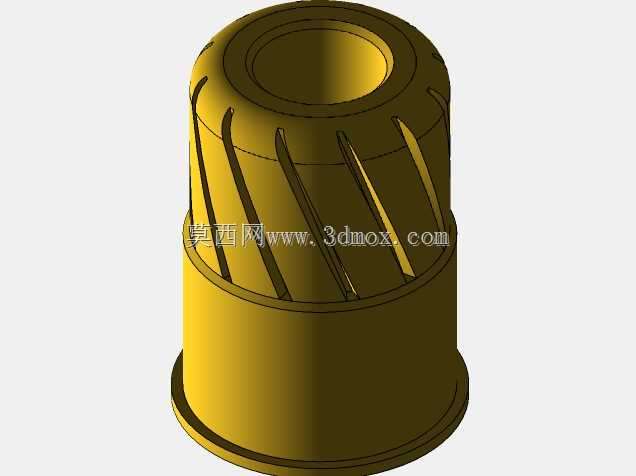

　　弹仓部分采用了前置的旋转式容纳结构，能够容纳多枚适配尺寸的软质榴弹，弹仓的旋转定位依靠内置的弹簧销结构完成，每旋转到对应发射位都会有清晰的档位反馈，操作者不需要目视观察就能确认弹丸是否到位，弹仓的外壁做了透明视窗的结构预留，在实际生产时可以采用透明PC材质注塑，能够直接观察剩余弹量，不需要反复拆开弹仓检查。弹仓与枪身的衔接部分做了快拆结构，只需要按压侧面的锁止按钮就能取下弹仓，快速完成装填或者清理卡滞的弹丸，快拆结构的配合间隙控制在0.15mm，既保证拆装的顺畅度，又不会因为间隙过大造成发射过程中弹仓晃动影响精度。

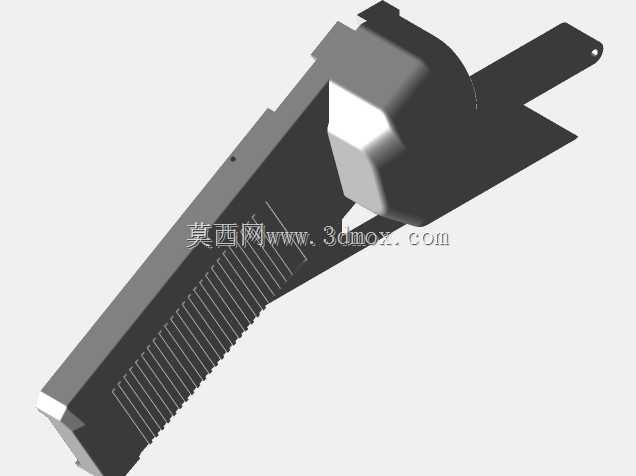

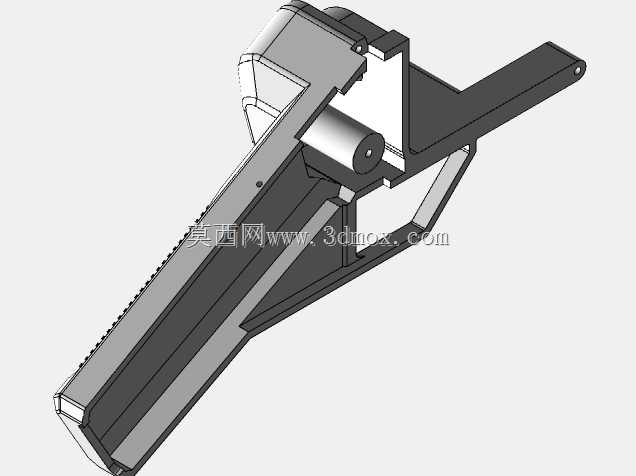

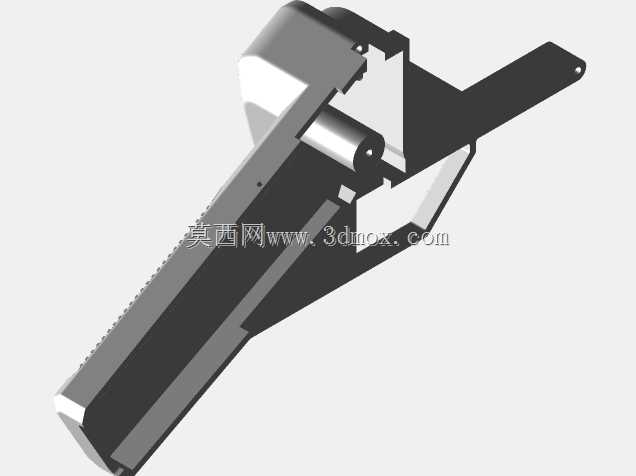

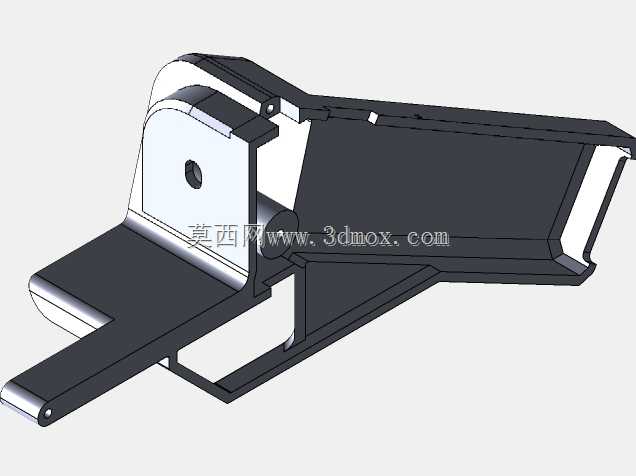

　　枪身的外壳采用上下分壳的结构设计，所有的内部零件都通过定位柱与螺丝固定在下壳上，上壳只做外观覆盖与防护，这种设计的装配逻辑非常清晰，后期维护的时候只需要拆开上壳就能接触到所有的气路与击发零件，不需要逐层拆解其他结构，维修效率很高。外壳的边角全部做了R3以上的圆角处理，没有尖锐的凸起结构，即使操作过程中发生磕碰也不会造成划伤，符合休闲类产品的安全设计要求。

　　在尺寸边界的设定上，整套装置的总长度控制在210mm，最大宽度120mm，高度145mm，能够轻松放入普通的户外背包侧袋，甚至尺寸较大的裤兜也能容纳，便携性相比长构型的同类产品提升非常明显。内部的气室容积做了反复的仿真验证，最终确定在35ml，这个容积下的压缩空气推力刚好能够将标准重量的软质榴弹推送到12-15米的有效射程，既保证了足够的射程满足对抗需求，又不会因为初速过高造成击打痛感过强或者安全隐患。

　　整套结构的零件全部采用常见的工程塑料材质就能满足强度要求，除了气路密封件、弹簧之外，没有特殊的材质要求，非常适合批量注塑生产，零件的脱模斜度全部按照1度以上设计，没有倒扣结构或者特殊的抽芯需求，模具的加工成本能够控制在很低的水平。在设计过程中还特意做了防呆设计，气路的各个连接接头都做了不同的直径尺寸，装配的时候不会出现接反气路的问题，即使是没有装配经验的新手也能快速完成整机组装。击发的联动结构做了耐磨处理的预留，扳机与气阀的接触位置设计了可更换的耐磨垫片，长时间使用之后只需要更换垫片就能恢复操作手感，不需要更换整个扳机或者气阀组件，后期的使用维护成本很低。
