课程项目用乒乓球发射装置原型结构

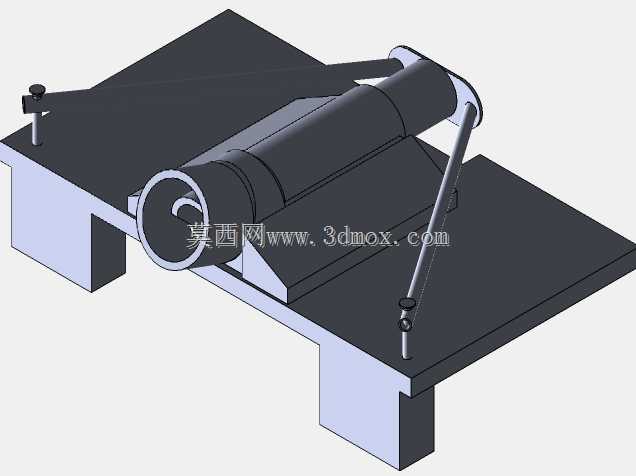

　　这套乒乓球发射装置原型结构，主要面向教学实验场景下的机械原理验证需求，在高校机械类专业课程设计、创新实践项目中，可作为发球机构原理验证的基础载体，帮助学生理解摩擦轮传动、姿态调节、机架支撑等机械结构的实际配合逻辑，无需直接做成可直接投产的成品设备，核心是把核心发射模块的布局逻辑、安装关系做具象化呈现，方便后续迭代功能时直接在现有结构基础上做调整。从实际功能层面看，该原型重点还原了发射核心段的支撑与固定逻辑，主体发射筒采用卧式布置在平台基座上方，筒身通过两侧的支撑座与下方安装平台连接，保证发射通道的直线度基准，避免后续加装摩擦轮、送球轨道时出现同轴度偏差。筒身一端预留了乒乓球进入的开口位置，对应后续可对接储球、送料模块的安装接口，

　　另一端为出球方向，预留了足够的出球空间，不会和周边的调节结构产生运动干涉。装置的姿态调节部分采用了杆类支撑结构，连接在发射筒尾部与基座平台之间，可通过杆端的锁紧结构调整发射筒的俯仰角度，覆盖常规发球所需的仰角调节范围，调节到位后通过紧固件锁死，保证发射角度的稳定性，不会在工作过程中出现角度偏移。基座部分采用平板加支撑脚的结构，平板作为所有功能部件的安装基准面，表面预留了多个安装孔位，既可以固定发射筒的支撑座，也能为后续加装的储球仓、驱动电机、控制模块提供安装位置，不需要额外重新加工基座；下方的四个支撑脚将整个平台抬离安装面，既保证了平台放置的平稳性，也避免平台底面和放置面直接贴合，方便紧固件从下方穿入固定各个部件。从设计思路上看，

　　这套原型没有做过多的冗余结构，所有结构都服务于核心发射模块的布局验证：首先确定发射筒的中心高度，以此为基准反推支撑座的高度、调节杆的长度范围、基座的整体尺寸，保证各个部件在运动过程中不会出现干涉。比如调节杆的铰接点位置，特意选在发射筒尾部的重心附近，调整角度时不需要克服过大的力矩，手动调节就能轻松完成角度调整，锁紧后也不会因为发射筒的自重出现角度下滑。安装边界方面，整个装置的基座为矩形平板结构，长宽尺寸控制在常规桌面可放置的范围内，不需要额外的大型安装台架，普通实验桌就能满足放置需求；整体高度在俯仰角度调到最低时也不会过高，方便操作者观察发射筒内部的结构状态，也方便调整各个紧固件的松紧。支撑脚的高度统一，保证平台放置时的水平度，避免因为基座倾斜导致发射角度出现基准偏差。在结构细节上，各个连接位置都采用了可拆卸的紧固件连接，没有做焊接等不可拆卸的结构，方便后续调整部件位置时快速拆装，比如发射筒的支撑座可以沿着平板上的安装槽调整前后位置，适配不同长度的发射筒需求；调节杆的两端都采用铰接结构，角度调整时不会出现卡滞，杆身的锁紧结构采用手拧式设计，不需要额外工具就能完成角度锁定，适配教学场景下频繁调整参数的使用需求。需要注意的是，这套原型仅完成了核心支撑与姿态调节部分的结构设计，没有集成驱动摩擦轮、储球送球、转速控制等功能模块，后续做功能迭代时，可以在发射筒内部对称安装两个摩擦轮，通过电机带动摩擦轮旋转，依靠摩擦力将进入发射筒的乒乓球加速抛出；

　　在发射筒的进球端上方加装倾斜的储球轨道，利用乒乓球自重实现逐个供球；在基座侧面预留电机安装位和控制元件的安装空间，将驱动电路、调速模块固定在基座上，不会额外占用过多空间。整个结构的受力路径也做了充分考虑，发射时产生的后坐力会通过发射筒支撑座直接传递到基座平板上，再通过四个支撑脚分散到放置面，不会出现局部应力集中导致结构变形的问题；调节杆在锁紧后会形成稳定的三角支撑结构，即使发射时产生小幅振动，也能保证发射筒的姿态稳定，不会出现角度偏移。对于机械设计初学者来说，这套原型可以直观展示机械结构设计中基准先行、安装预留、干涉检查等核心设计原则的实际应用，不需要复杂的加工工艺就能做出实物，用常见的板材、棒材、标准紧固件就能完成原型制作，非常适合作为课程设计的实践载体，帮助学习者把书本上的机械原理知识转化为实际的结构设计能力。
