桌面式火箭发射支撑装置结构设计

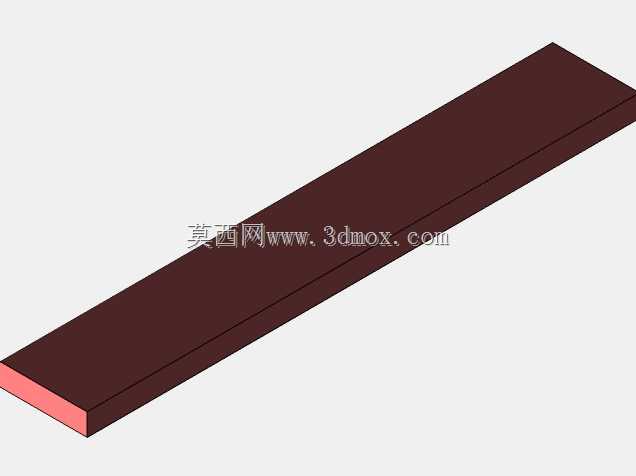

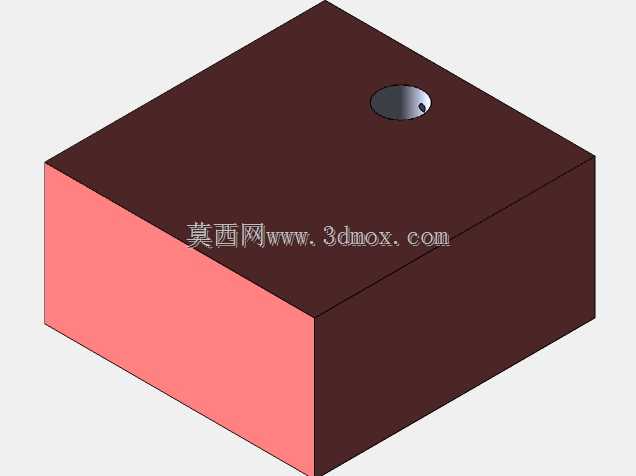

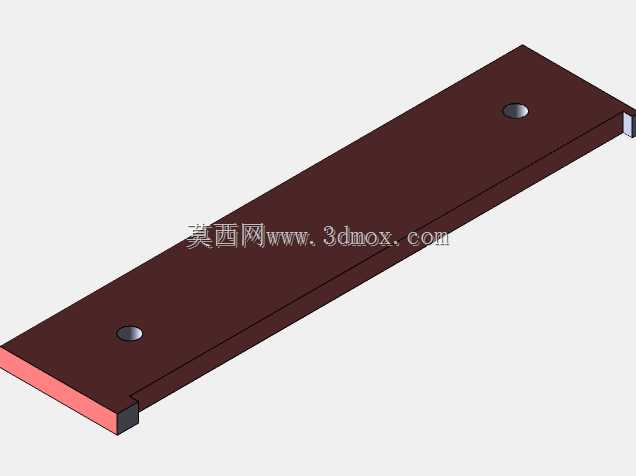

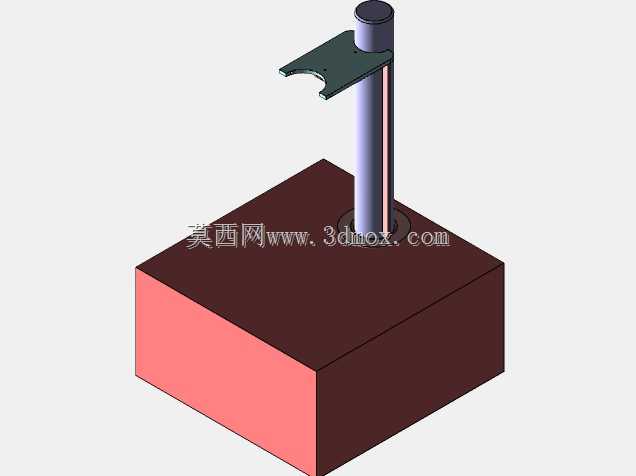

　　这套火箭发射支撑装置，主要面向小型模型火箭、教学实验火箭的地面发射支撑场景使用，在中小学航天科普教学、高校航模社团实训、业余航天爱好者户外发射活动中都能适配，解决了小型火箭发射时无稳定支撑、发射角度无法固定、尾焰灼烧地面的常见问题。从结构组成来看，整套装置分为三个核心功能段，底部是厚重的矩形配重底座，采用大面接触的实心块体结构，设计时特意加大了底座的底面幅面与整体重量，重心完全落在底座几何中心范围内，即使发射时产生瞬时反冲推力，也不会出现侧翻、滑移的问题，底座上表面预留了立柱安装的沉孔定位位，安装时立柱插入沉孔后可通过侧面紧定螺钉锁死，不需要复杂的装配工序，现场拆装也十分便捷。中间的立柱段采用圆柱空心结构，一方面减轻整体装置的自重，

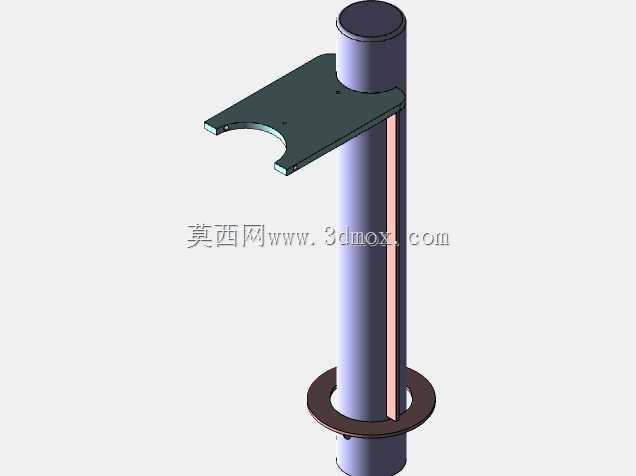

　　方便户外携带转运，另一方面空心内腔可以走发射点火的引线，避免引线外露被尾焰烧蚀造成点火失败，立柱的高度经过适配设计，刚好让上部的火箭支撑臂距离底座上表面有足够的安全距离，火箭点火后的高温尾焰可以顺着立柱与底座的间隙向侧方散出，不会直接灼烧底座表面，延长装置的使用寿命。上部的火箭支撑托臂采用开口式弧形卡槽结构，卡槽的弧度匹配常规小型模型火箭的箭体外径，发射前只需要将箭体竖直卡入卡槽即可完成定位，不需要额外的绑带或固定件，发射时箭体在发动机推力作用下可以直接沿竖直方向脱离卡槽，不会出现卡滞影响发射轨迹的问题，托臂与立柱的连接位置设计了角度调节结构，可以根据发射需求在0到15度范围内调整发射倾角，满足不同发射轨迹的实验需求。

　　从安装边界来看，整套装置放置时只需要平整的硬质地面即可，不需要额外打膨胀螺栓固定，底座的边角做了小倒角处理，搬运时不会划伤操作人员，整体外形没有尖锐外凸的结构，教学场景使用时也能避免磕碰风险。设计过程中特意规避了复杂的曲面结构与特殊加工件，所有零部件都可以采用常规的板材、棒材通过切割、钻孔、铣削工序加工完成，不需要开模，小批量制作的成本很低，对于航模社团自行加工制作十分友好。实际使用时，操作人员只需要提前将装置放置在发射场的平整地面上，调整好托臂的发射角度并锁死，将火箭箭体卡入托臂卡槽，把点火引线从立柱内腔穿到底座侧面的点火接线位，确认周边安全后即可完成发射准备，发射完成后只需要擦拭掉底座表面的尾焰残留污渍即可重复使用，

　　日常维护不需要特殊的保养工序。结构受力方面，设计时针对发射瞬时的反冲力做了受力校核，立柱与底座的连接位置、托臂与立柱的连接位置都做了加厚处理，能够承受常规小型模型火箭最大推力下的冲击载荷，长期重复使用也不会出现结构变形、连接松动的问题。托臂的开口宽度经过多轮适配调整，既可以保证箭体卡入后不会在待发射状态下倾倒，又能保证发射时箭体可以无阻碍脱离，不会因为卡槽间隙过小出现摩擦阻力影响发射初速度，也不会因为间隙过大导致箭体定位偏斜影响发射精度。
