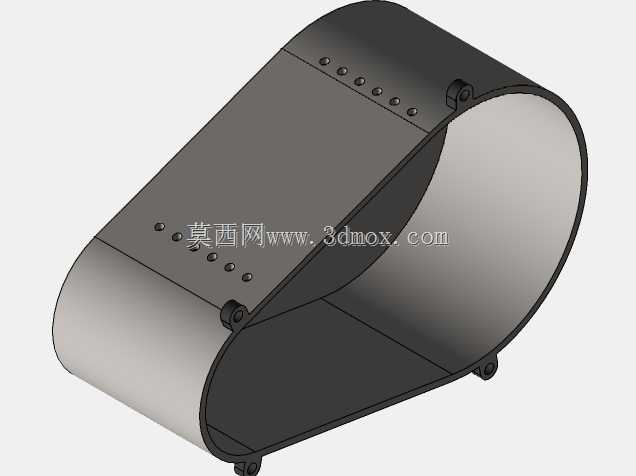

齿轮传动粉碎式球磨机筒体结构设计

项目分类:选矿设备 发布时间:2022-04-11 ID:609320
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计
  • 齿轮传动粉碎式球磨机筒体结构设计

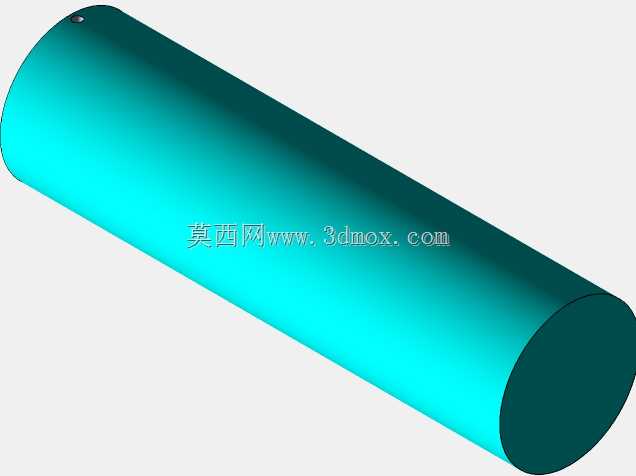

  本次设计的齿轮传动粉碎式球磨机核心筒体部件,主要面向矿山选矿、建材原料制备、化工粉体加工等行业的物料粉磨作业场景,在金属矿选别流程中承担矿石细碎后再研磨的核心工序,也可适配耐火材料、新型建材原料的粒度均化作业,是物料粒度达标前的核心处理单元。从实际作业需求出发,该筒体作为球磨机的研磨腔承载结构,作业时需承受内部研磨介质(钢球或钢段)的持续冲击、物料研磨过程中的摩擦载荷,以及齿轮传动带来的周向扭转作用力,因此结构设计阶段优先考量了筒体的刚性与抗疲劳性能,筒体采用卷制焊接结构,法兰端与端盖的连接面预留了精加工止口,保证装配后筒体的同轴度误差控制在机械行业粉磨设备的允许范围内,避免运转过程中出现偏磨、振动超标的问题。

  从功能特性来看,该筒体内部可根据研磨物料的硬度、出料粒度要求,配置不同规格的衬板结构,衬板通过沉头螺栓固定在筒体内壁,既可以保护筒体本体不受研磨介质与物料的直接磨损,也能通过衬板表面的凸起结构带动研磨介质随筒体转动到指定高度后抛落,实现对物料的冲击粉碎与研磨细化。筒体外侧的滚圈与传动齿轮安装位采用了整体加工的工艺基准,保证大齿圈安装后与筒体的同轴度,减少齿轮啮合过程中的偏载问题,延长传动部件的使用寿命。

  设计思路上,摒弃了传统同规格球磨机筒体壁厚冗余过大的问题,通过有限元分析对筒体受力集中区域(滚圈支撑位、齿轮传动力作用位、进料端与出料端的过渡区域)做了局部加厚处理,非受力区域在保证刚性的前提下优化了壁厚,在满足设备长期连续运转强度要求的同时,控制了筒体的整体重量,降低了传动系统的负载与设备运行能耗。筒体两端的法兰连接结构采用了均匀分布的高强度螺栓连接,螺栓孔的位置度公差严格控制,保证端盖装配后无错位,避免运转过程中出现漏浆、螺栓断裂的故障。

  从安装边界与外形尺寸来看,该筒体的支撑跨距适配常规中小型球磨机的轴承座安装间距,滚圈的外径尺寸与配套托轮的接触弧度匹配,安装时无需额外修改现有同规格球磨机的基础机架,可直接作为替换部件或新设备的核心筒体总成使用。筒体的进料口与出料口的连接法兰尺寸符合粉磨设备的通用接口标准,可直接对接现有给料装置与出料筛分装置,减少现场安装的适配工作量。筒体的周向转动惯量经过核算,与配套的齿轮传动比、驱动电机功率匹配,保证设备启动时无过载问题,正常运转时转速稳定在物料研磨的最佳工作转速区间,既不会因转速过高导致研磨介质随筒体同步转动失去粉碎作用,也不会因转速过低导致研磨介质提升高度不足,降低粉磨效率。

  在实际作业场景中,该结构的球磨机可处理莫氏硬度7级以下的各类脆性物料,通过调整内部衬板形式与研磨介质级配,可实现出料粒度在0.074mm到0.4mm区间的灵活调整,适配不同工艺环节的物料粒度要求。筒体上预留的检修人孔位置设置在筒体侧面的非受力区域,人孔盖采用密封结构,既保证设备运转时的密封性,也方便后期停机时进入筒体内部更换衬板、补充研磨介质,降低设备维护的作业难度。整体结构的加工工艺性良好,筒体卷制、焊接、机加工的工序均符合常规重型机械加工的工艺能力,无需特殊定制加工设备即可完成生产制造,适合批量配套生产。
