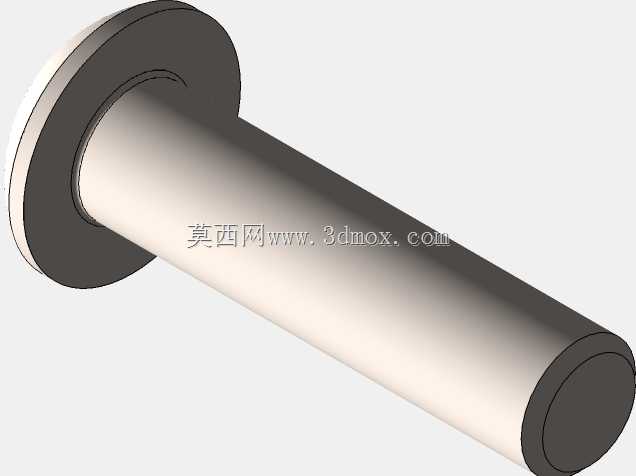

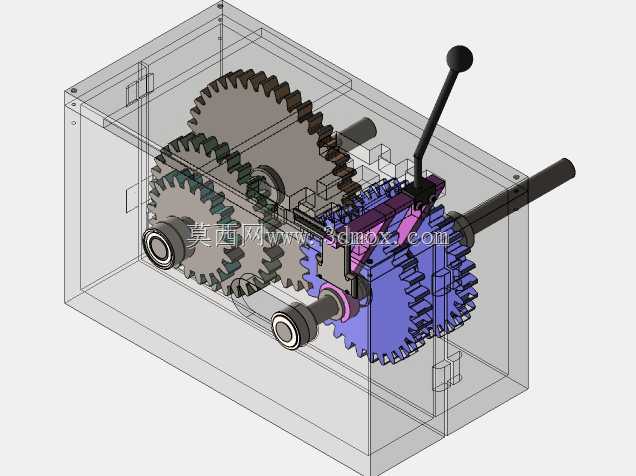

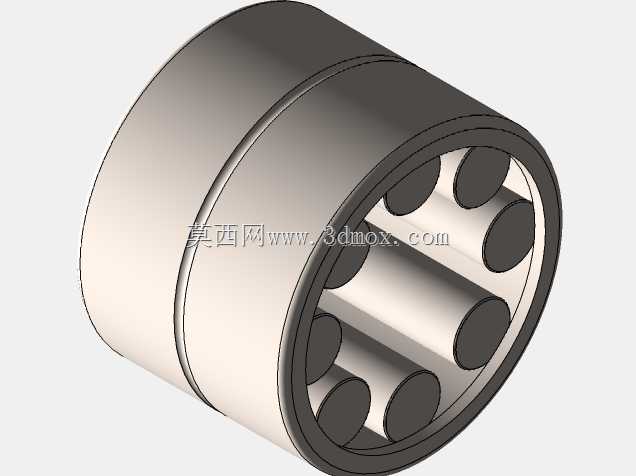

这套齿轮传动结构的设计,最初是面向小型台式加工设备、轻工输送线以及实验台动力传输场景做的适配,这类场景往往不需要大扭矩重载输出,但对传动比切换的便捷性、运行平稳度有明确要求,同时还要兼顾箱体的紧凑性,避免占用过多安装空间。从结构布局来看,整套传动组件全部集成在封闭式箱体内,输入轴与输出轴采用平行轴排布,轴系两端通过带座轴承支撑在箱体侧壁,既保证了轴系的回转精度,也能在长期运行中抵消齿轮啮合产生的径向载荷,避免轴系出现挠曲变形影响啮合精度。

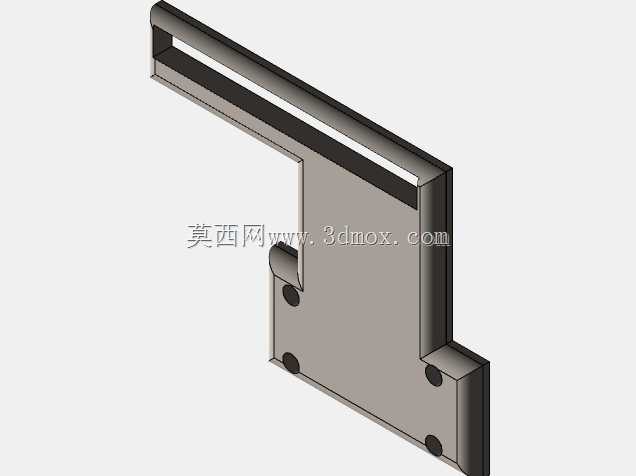

换挡操纵杆布置在箱体顶部靠近输出侧的位置,通过拨叉结构驱动啮合套沿轴向滑移,实现不同齿数齿轮副的动力接合,总共设置了三档不同传动比,可匹配不同负载下的转速输出需求:低速档适配大负载低转速的作业工况,能提供更大的输出扭矩,带动重载辊筒、小型工件进给机构平稳运行;中速档适配常规输送、常规转速加工的通用场景,传动效率处于最优区间,齿轮啮合的噪声与磨损都控制在较低水平;高速档适配轻载高转速的作业需求,可满足小负载快速输送、实验台高速动力输出的使用要求。

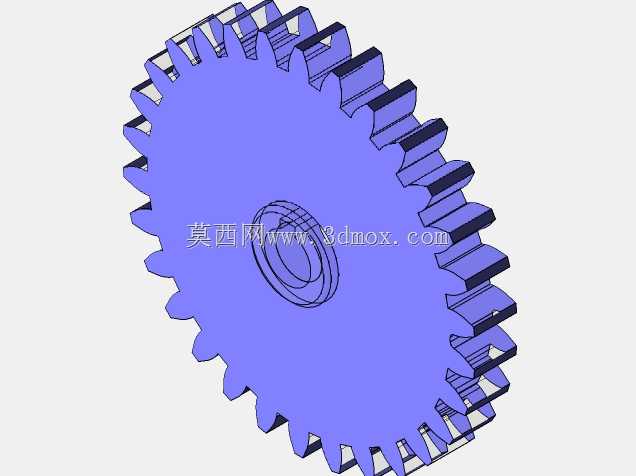

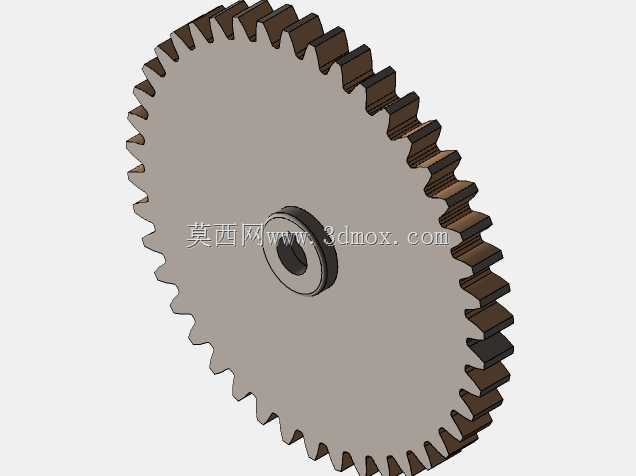

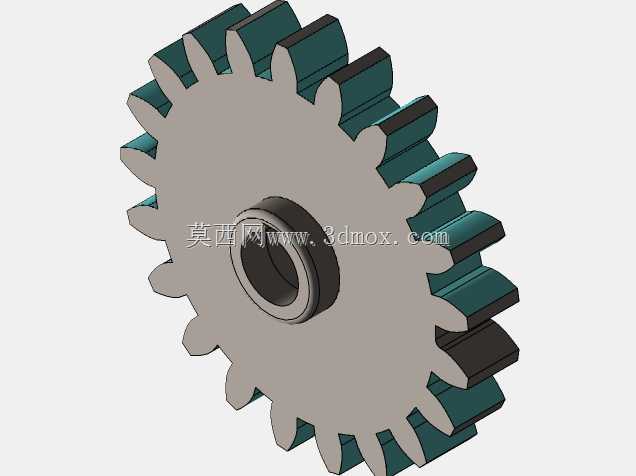

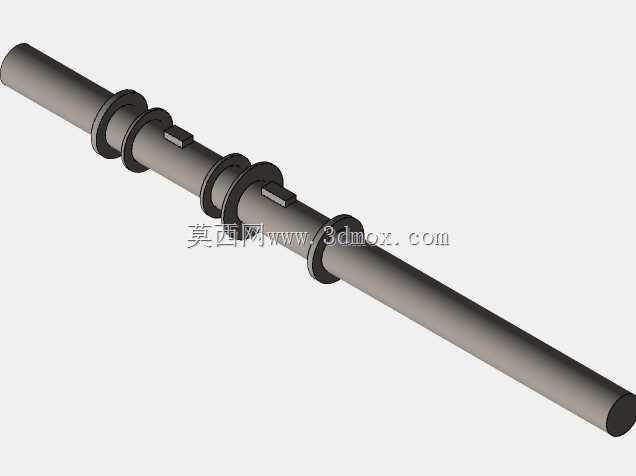

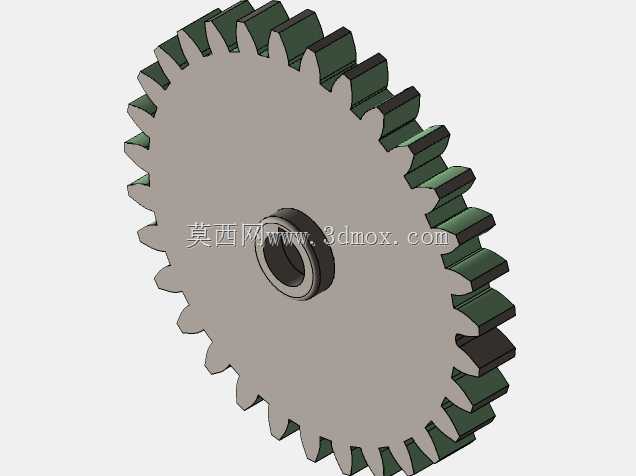

设计过程中,所有传动齿轮全部采用渐开线齿形,齿形参数经过啮合校验,重合度控制在1.2以上,保证传动过程中至少有一对轮齿处于啮合状态,避免换挡或负载波动时出现打齿、传动卡顿的问题。齿轮与轴的连接采用平键周向定位,配合轴肩与轴用挡圈实现轴向固定,滑移齿轮与啮合套的配合面做了表面粗糙度控制,降低换挡时的滑动阻力,操纵杆的摆动行程经过反复校核,确保每个档位下啮合套都能全齿宽接合,不会出现半齿啮合导致的轮齿局部过载断裂问题。

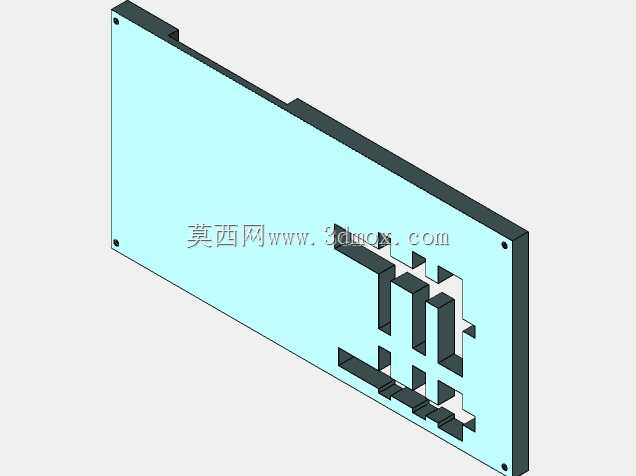

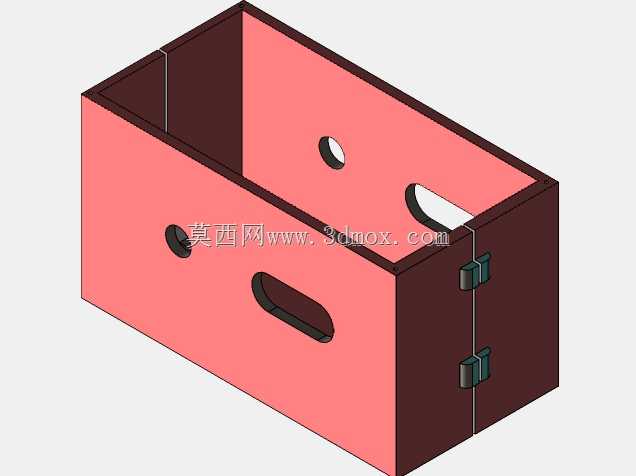

箱体采用透明式的结构设计(建模阶段做了半透明处理便于观察内部结构,实际量产可采用铸铁或铝合金压铸箱体),侧壁预留了轴承安装孔与端盖固定位,安装时可通过箱体底部的四个安装孔配合螺栓固定在设备机架上,安装边界的孔位间距按照通用小型传动设备的安装规范做了适配,可直接替换同安装尺寸的现有齿轮箱,不需要额外改动机架结构。箱体顶部预留了注油孔位置,底部设置放油螺塞,日常维护时可直接通过注油孔加注齿轮润滑油,保证齿轮与轴承的润滑充分,降低长期运行的磨损量。

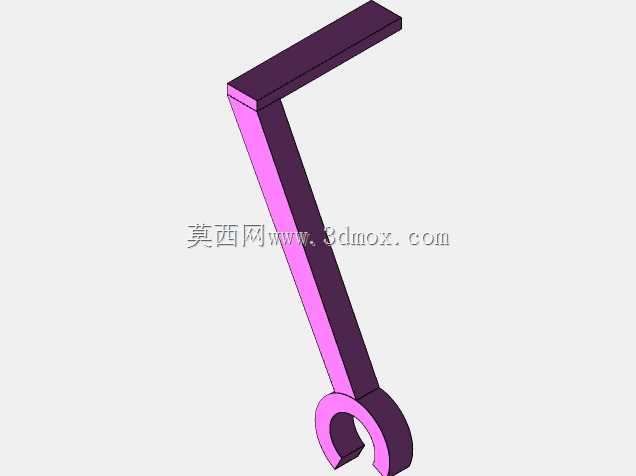

从实际使用的角度考虑,这套结构的换挡机构设置了自锁定位结构,当操纵杆拨到对应档位后,定位钢珠会卡入拨叉轴的定位槽内,避免设备运行过程中出现自动脱档、跳档的问题,保证动力传输的稳定性。轴伸端的密封采用骨架油封结构,可防止箱体内的润滑油泄漏,同时阻挡外部的粉尘、切削碎屑进入箱体内部,破坏齿轮啮合面与轴承的润滑环境,延长整套传动装置的使用寿命。
在建模阶段,所有零件的配合公差都按照机械设计手册的推荐值做了设定,轴承与轴的配合采用k6公差,轴承与箱体孔的配合采用H7公差,齿轮与轴的配合采用H7/k6过渡配合,既保证装配时的便利性,也能避免运行过程中出现配合件松动的问题。整套结构没有采用复杂的电控换挡元件,纯机械结构的设计可靠性更高,在潮湿、多粉尘、存在电磁干扰的复杂工况下也能稳定运行,不需要额外布置电控线路与控制元件,降低了设备的整体成本与后期维护难度。
针对不同的使用场景,这套齿轮箱的输入轴可直接连接电机输出轴,也可通过带轮、链轮连接动力源,输出轴可通过联轴器、链轮、带轮连接负载端,轴伸尺寸按照通用标准设计,可适配市面上绝大多数的标准传动连接件,不需要额外定制转接零件。齿轮的模数选择兼顾了强度与紧凑性,在满足额定扭矩输出的前提下,尽可能缩小齿轮的径向尺寸,让整个箱体的外形尺寸控制在合理范围内,适合安装在空间局促的小型设备内部。
- 全部评论(0)
- 模板大小: 4.89 MB
- 售价:5金币
- 下载次数: 96
- 系统要求: SOLIDWORKS
- 软件分类: 齿轮
