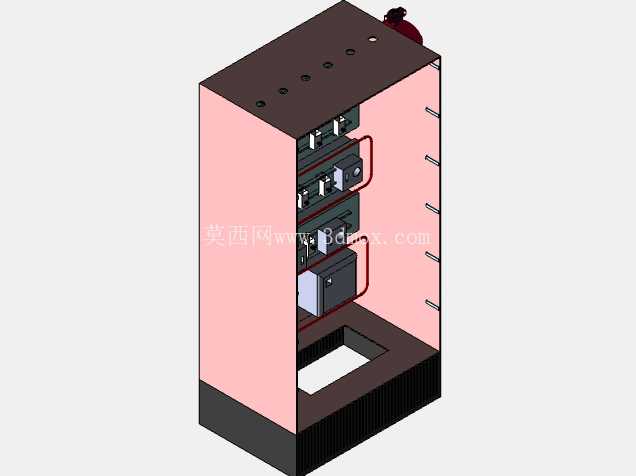

立式电源配电控制柜体组装结构

　　该柜体结构主要面向工业低压配电场景，适配车间动力配电、小型设备集群供电管控、生产线工位电源分配等实际使用需求，柜体内部预留多层电气元件安装位，可承载断路器、隔离开关、接线端子排、电流互感器等常规配电元件，实现进线电源分流、回路过载保护、分路供电管控的核心功能。从结构设计逻辑来看，整体采用立式落地安装形式，柜体框架采用标准型材拼接思路，侧封板与顶底板通过紧固件连接，既保证柜体整体结构强度，也方便后期运维时拆卸侧板进行元件检修与线路调整。

　　柜体正面预留元件操作外露空间，内部每层安装位都设置了走线槽固定点位，强电回路走线可沿柜体侧边预设的布线通道排布，避免不同回路线路交叉干扰，同时柜体顶部预留了进线电缆穿孔位，可适配上进线的配电布线需求，底部预留出线开孔与安装固定孔位，安装时可直接通过膨胀螺栓固定在水泥基础或槽钢底座上，安装边界需预留侧边不小于300mm的运维操作空间，正面预留不小于800mm的开门与操作空间，满足电气运维的安全距离要求。

　　从结构细节设计上，柜体的层间安装板采用可调节高度的固定结构，可根据实际搭载的电气元件尺寸调整层间距，适配不同规格配电元件的安装需求，避免固定层间距导致的元件安装干涉问题；柜体侧封板做了折边加强处理，提升侧板的抗形变能力，避免运输或安装过程中侧板受外力出现凹陷变形；柜体顶部的吊装位做了加强筋补强，满足整体吊装转运的强度要求，避免吊装过程中柜体框架出现形变。在实际工程应用中，这类柜体常作为车间次级配电单元使用，从主配电柜引入主电源后，在柜内完成分回路的保护与分配，为车间内的多台生产设备、照明回路、辅助用电设备提供独立的供电回路，每个分回路都可独立进行通断操作与过载保护，单回路出现故障时可单独断开检修，不影响其他回路的正常供电，大幅降低配电故障对生产的影响范围。

　　设计过程中优先考虑了电气安全间隙要求，内部带电部件与柜体金属外壳之间预留了足够的安全距离，避免出现击穿放电的安全隐患，同时柜体的接地端子预留点位覆盖了框架、门板、安装板等所有金属结构件，保证整体接地连续性，满足电气安全规范要求。柜体的外形尺寸适配常规工业配电间的安装空间，整体深度控制在600mm以内，宽度适配800mm标准柜体模数，高度适配2200mm的常规落地柜高度，可与同系列的其他配电柜并排安装，拼接时可通过侧边的连接孔位实现柜体间的固定，组成多柜并列的配电系统。内部走线结构设计时，区分了强电走线区与二次控制线走线区，两类线路分槽排布，避免强电对二次控制信号产生电磁干扰，保证柜内控制回路的信号稳定性。柜体门板与框架之间预留了密封胶条安装槽，可根据使用场景加装密封胶条，实现一定的防尘防护能力，适配多尘车间的使用环境，避免粉尘进入柜内堆积在电气元件上导致的绝缘下降问题。
