小型四旋翼无人飞行器整机结构设计

　　这款四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实用需求展开，没有追求过度冗余的性能参数，所有结构取舍都指向日常作业的可靠性与维护便捷性。从实际落地的应用场景来看，这类小尺寸四旋翼平台可适配室内狭小空间巡检、农林小区域样点监测、低空近距影像采集等场景，相较于大载重行业级无人机，它的结构更紧凑，对起降场地的要求更低，甚至可在平整的桌面、设备平台上完成起降，作业灵活性更强。

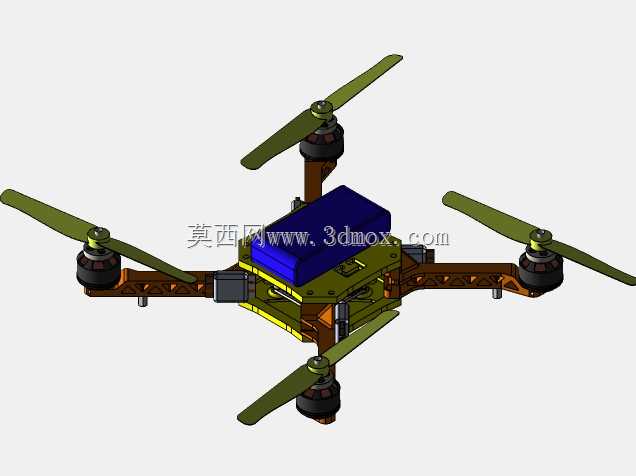

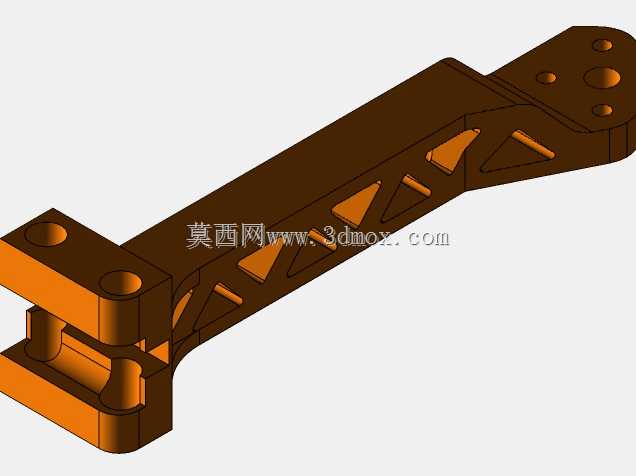

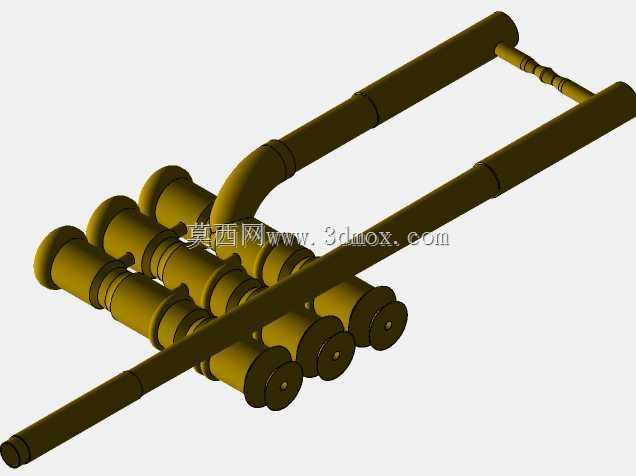

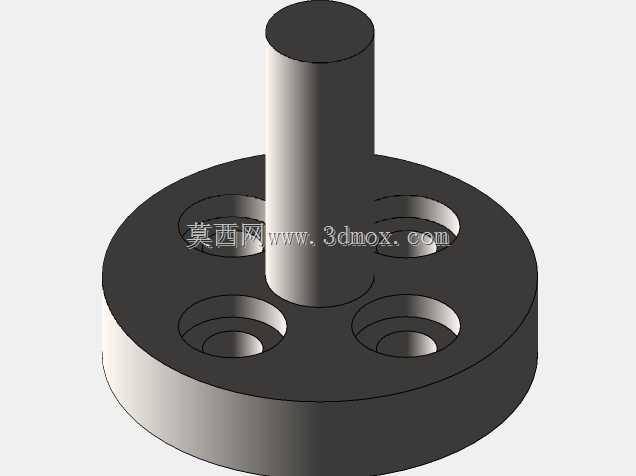

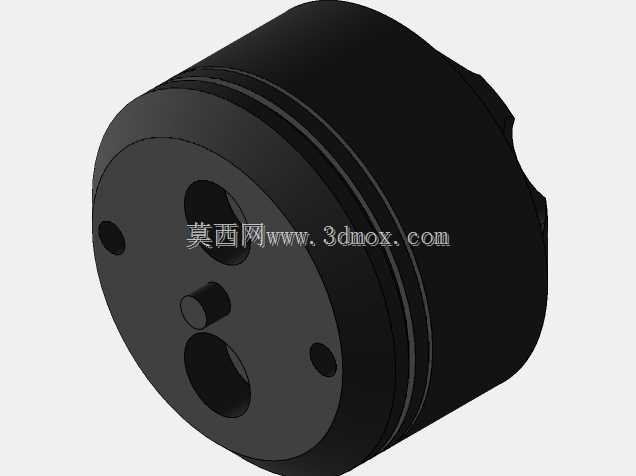

　　从结构布局来看，整机采用X型机架构型，四个机臂从中心载荷舱向外等角度延伸，相邻机臂夹角为90度，这种布局的好处是旋翼转动产生的升力分布更均匀，飞控系统的姿态解算逻辑更简单，姿态调整时的响应速度更快，不会出现H型布局常见的偏航力矩耦合问题。机臂采用一体化镂空设计，在保证结构抗弯强度的前提下尽可能去除非承载区域的材料，降低整机自重，毕竟对于多旋翼飞行器来说，每减少1g的结构重量，就能对应提升约1.2g的有效载荷能力，或者延长同等电池容量下的续航时间。机臂末端的电机安装座设计有定位止口，与机臂端部的凸台过盈配合，安装时不需要反复调整同轴度，只要将电机座卡入止口再拧紧紧固螺丝即可，能保证电机输出轴与机臂平面的垂直度，避免旋翼转动时出现不必要的振动，降低飞控系统的姿态修正负担。

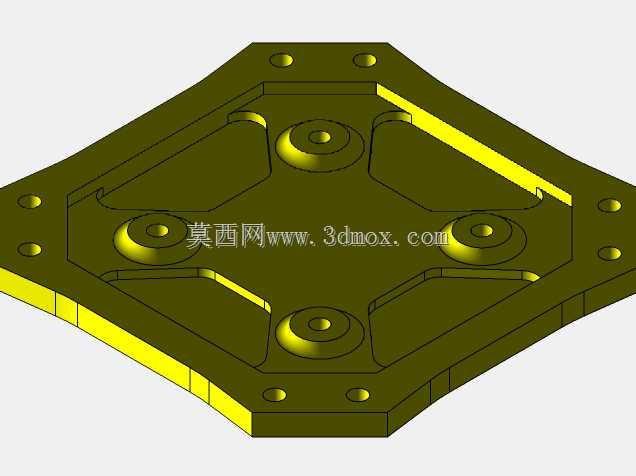

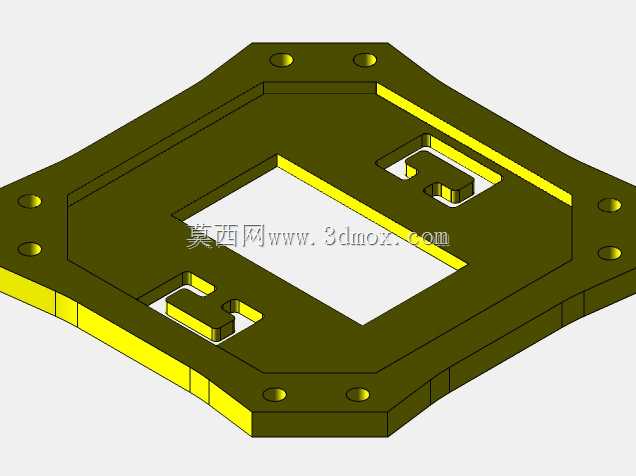

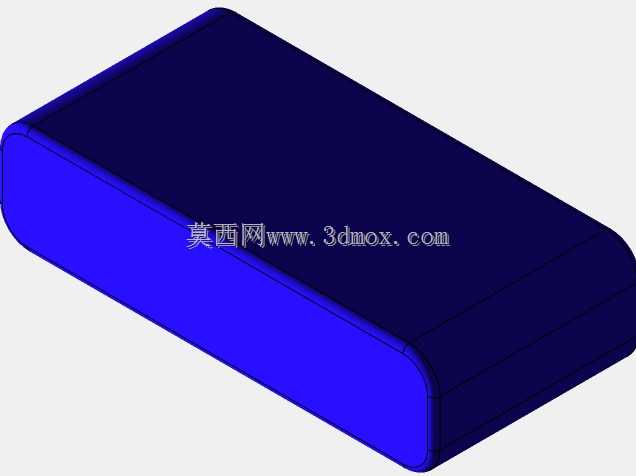

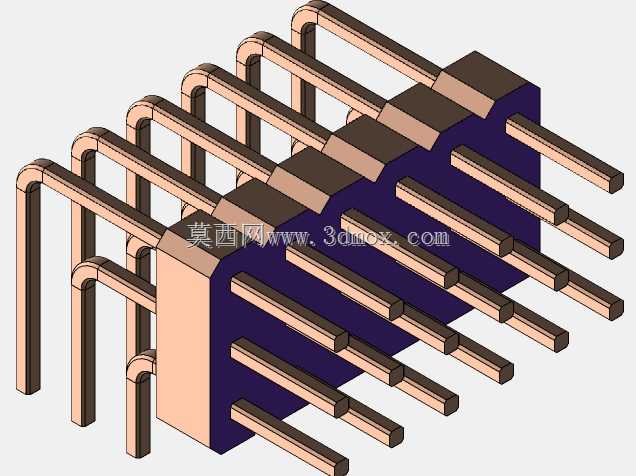

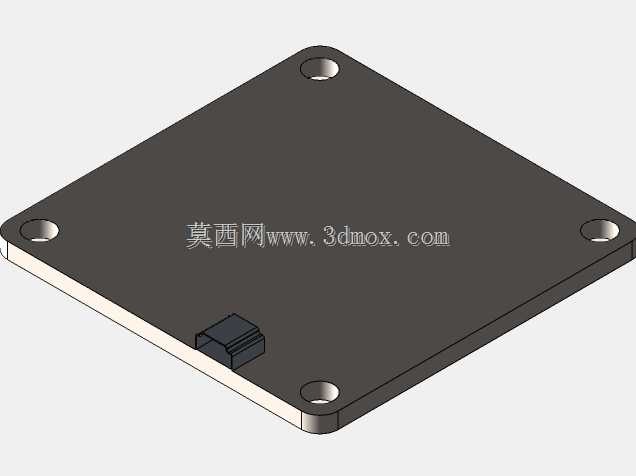

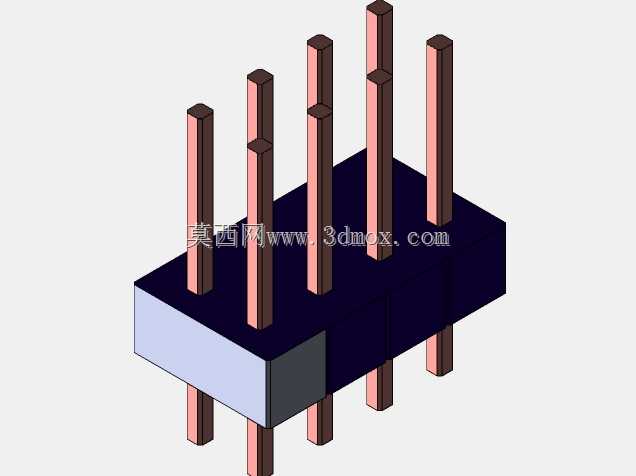

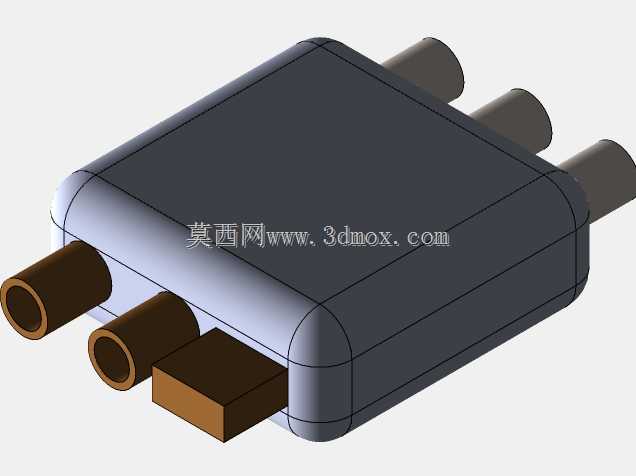

　　中心区域的载荷舱采用分层式设计，上层为电池安装位，设置有可调节的绑带固定结构，能够适配不同容量的锂聚合物电池，电池安装位置处于整机重心的正上方，更换不同重量的电池时，整机重心偏移量控制在5mm以内，不需要额外调整配重就能保证飞行姿态稳定。下层为飞控与电调安装腔，腔体内设计有多个凸台安装位，可直接固定主流规格的飞控板、电调模块，走线槽沿机臂内部空腔布置，所有动力线与信号线都从机架内部穿行，不会裸露在外，既避免了飞行中气流吹动线缆产生额外阻力，也能防止线缆被旋翼打到引发故障。

　　旋翼部分采用快拆式桨夹设计，桨叶根部与桨夹的配合面设计有定位卡槽，安装时只要将桨叶卡入卡槽再拧紧压盖即可，不需要借助额外工具，外场作业时如果出现桨叶磕碰损坏，可在十几秒内完成更换。桨叶采用低雷诺数翼型设计，在小尺寸旋翼的转速区间内，升阻比相较于普通平板桨提升约18%，相同拉力下的电机功耗更低，同时桨尖做了后掠修型，能够降低旋翼高速转动时的翼尖涡流噪声，在居民区或者室内作业时不会产生过大的噪音干扰。

　　从安装边界尺寸来看，整机含桨的最大对角尺寸控制在350mm以内，不含桨的机架主体对角尺寸为220mm，中心载荷舱的长宽尺寸为80mm*60mm，可容纳的飞控与外设模块最大高度为35mm，能够满足绝大多数小型作业任务的载荷安装需求。机臂的抗弯强度经过校核，在单侧电机产生最大拉力时，机臂末端的形变量不超过2mm，不会因为机臂形变导致旋翼平面倾斜，影响飞行稳定性。机架底部预留有通用设备安装孔位，孔位间距为25mm标准网格，可直接挂载小型摄像头、气体检测模块、微型喊话器等作业外设，不需要额外打孔制作转接件，外设安装的适配性更强。

　　在结构细节设计上，所有的棱角位置都做了R2以上的圆角处理，既避免了组装维护时尖锐边角划伤操作人员，也能降低飞行时的棱角气流扰动，减少不必要的飞行阻力。电机安装座周边设计有散热筋结构，电机长时间大负荷工作产生的热量可通过散热筋快速传递到机臂上，借助飞行时的迎面气流完成散热，避免电机过热退磁影响动力输出。整机的结构拆分件数量控制在20件以内，除了标准紧固件之外，所有结构件都可通过注塑或者3D打印加工制作，小批量试制的成本更低，也方便用户根据自身的作业需求对局部结构进行修改调整，比如加长机臂适配更大尺寸的桨叶，或者扩展载荷舱的尺寸容纳更多作业设备。

　　从实际使用的维护角度出发，整个机架的拆装不需要特殊工具，只用一把十字螺丝刀就能完成全机的拆解与组装，日常检查线路、更换损坏部件的效率很高。机臂与中心舱的连接位置采用插拔式定位结构，要是机臂出现碰撞断裂，只需要拔出损坏的机臂更换新件即可，不需要更换整个中心机架，后期的维护成本更低。起落架采用一体化注塑的短支脚结构，高度为25mm，既能够保证起飞降落时机腹下方的设备不会触碰地面，也不会因为起落架过高增加整机的迎风面积，影响大风天气下的飞行稳定性。
