共轴主旋翼搭配六副旋翼的多旋翼飞行器

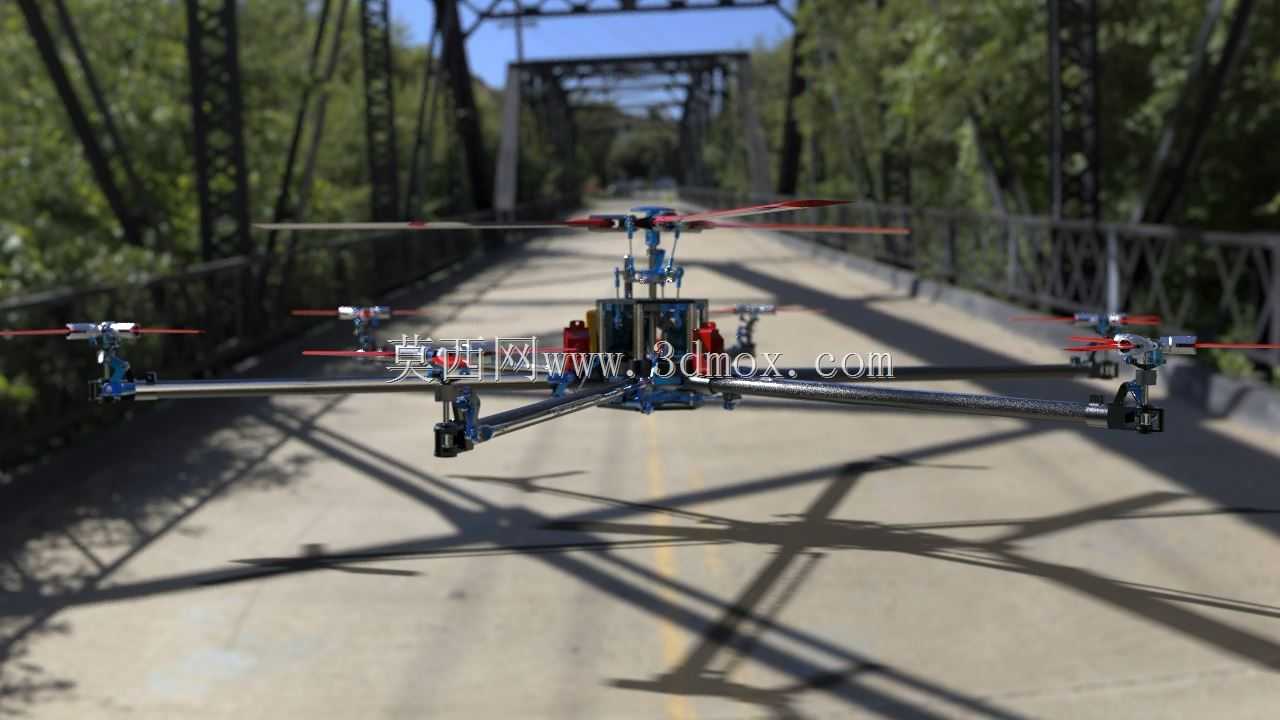

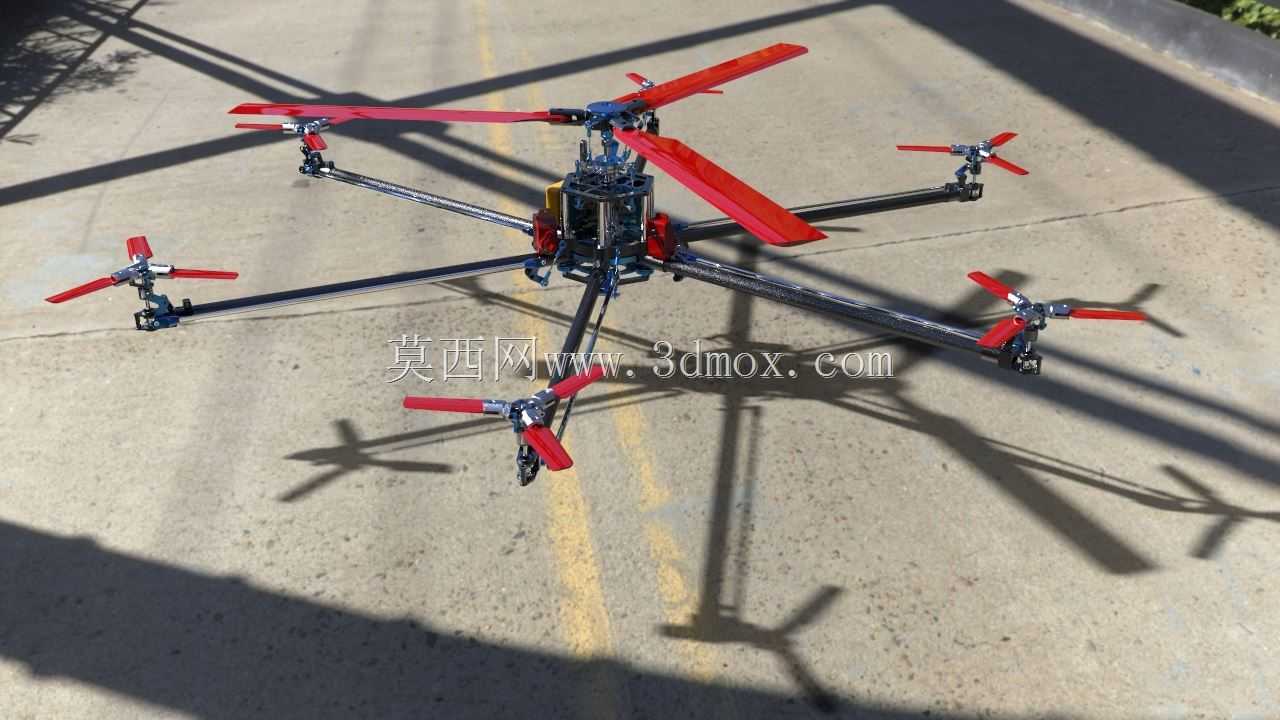

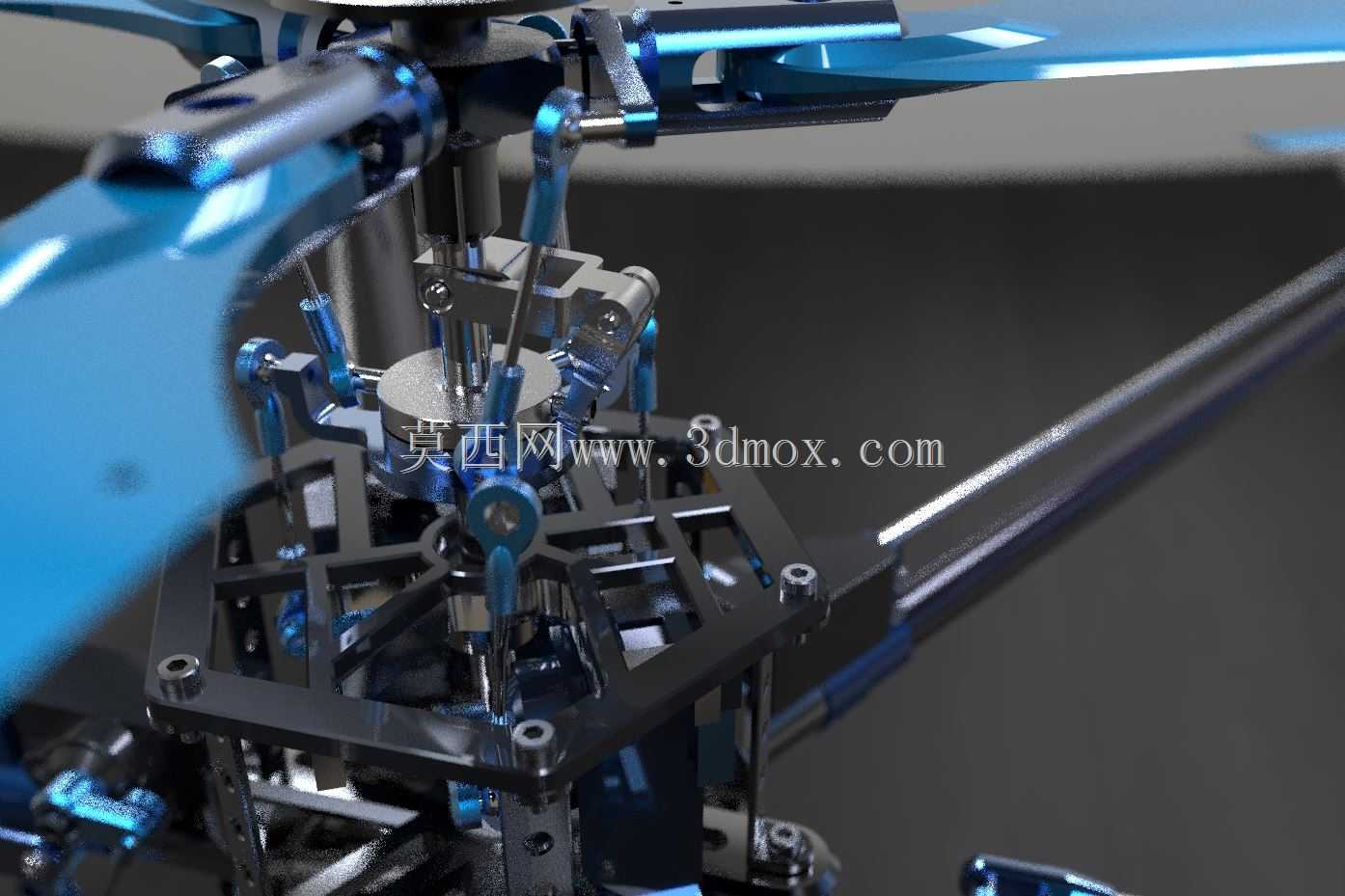

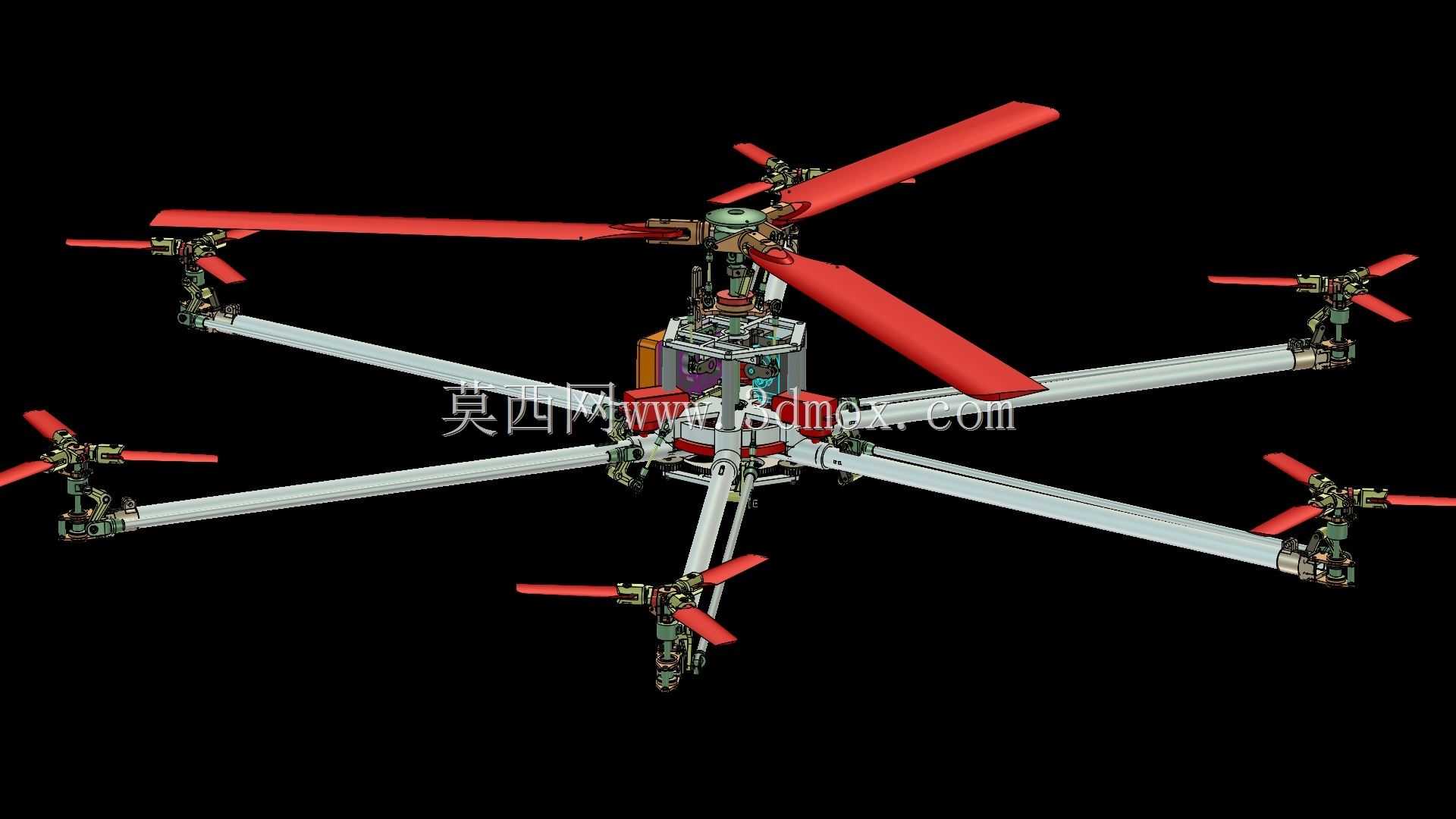

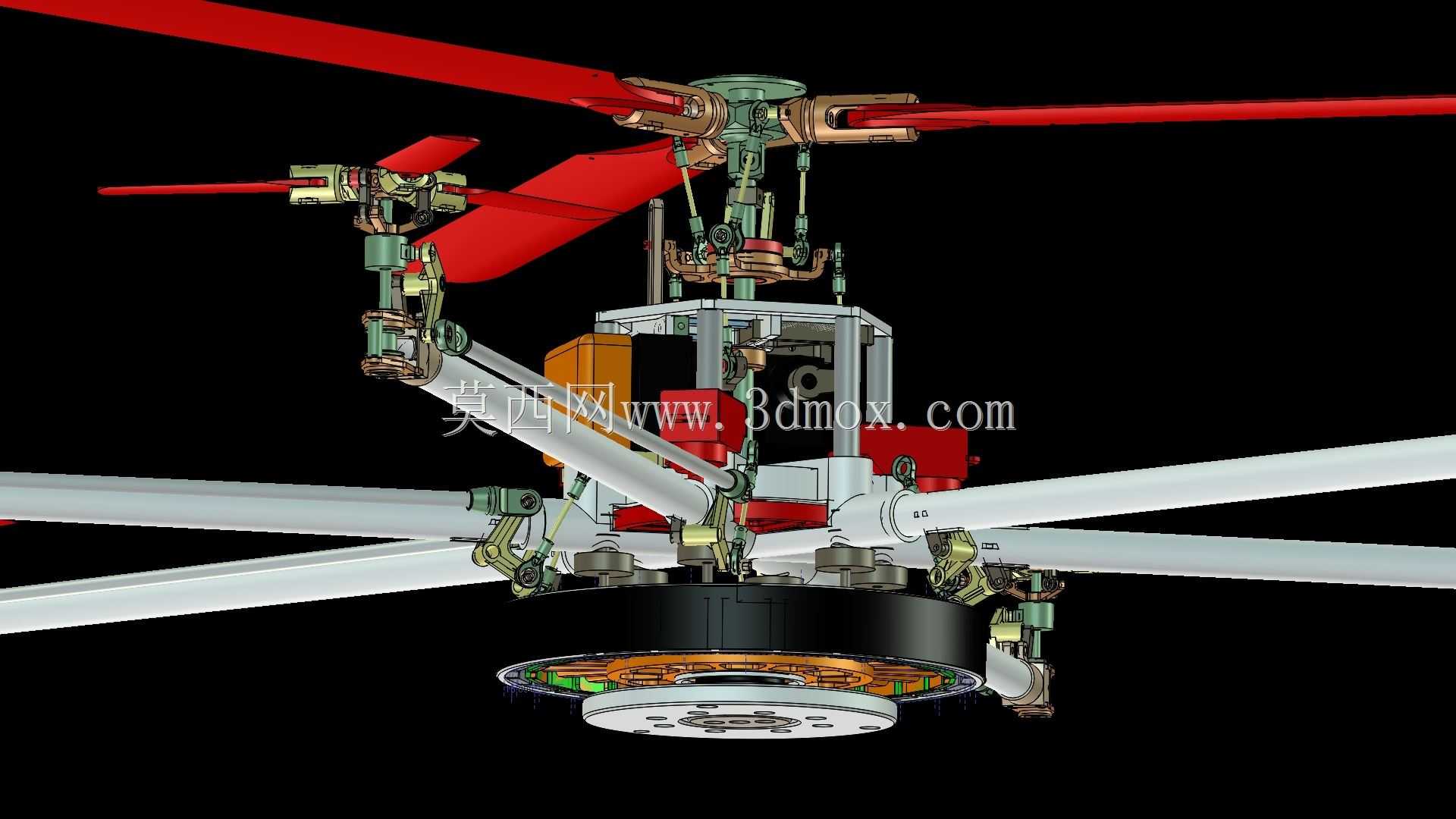

　　这款多旋翼飞行器采用中心共轴双主旋翼搭配六支向外延伸机臂末端小旋翼的布局，区别于常规多旋翼的动力分布逻辑，设计阶段就瞄准了特殊场景下的气动验证需求，可用于低空复杂气流环境下的飞行姿态控制算法验证、小载荷特种作业平台的原理样机测试。从结构设计逻辑来看，中心共轴主旋翼承担主要升力输出，六支机臂上的小旋翼主要负责姿态修正与航向稳定，这种动力分配方式能在同等起飞重量下缩小整机的展开尺寸，适配狭小空间内的起降作业需求，比如楼宇间巡检、林下植被监测这类对飞行空间边界要求严苛的场景。

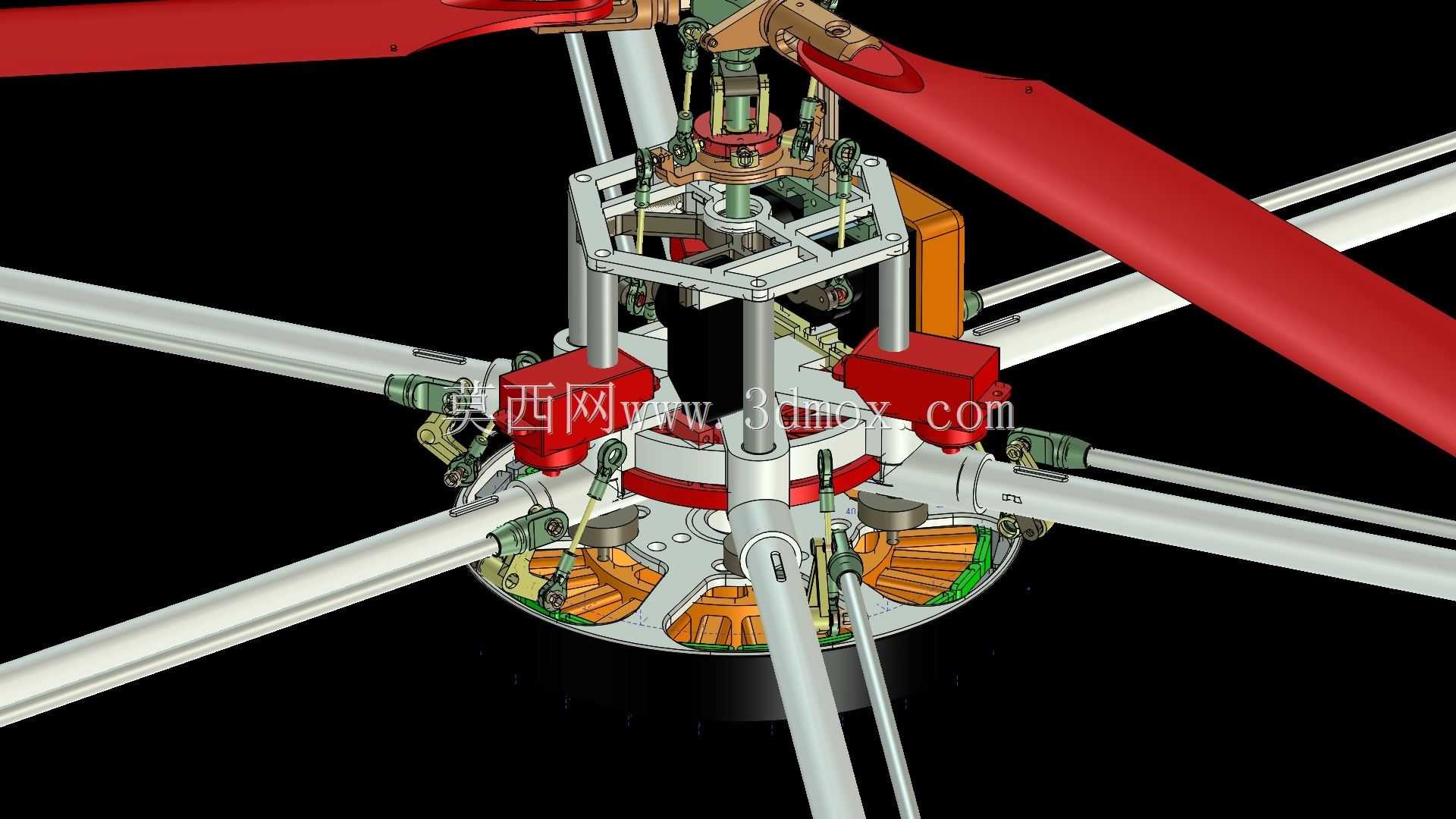

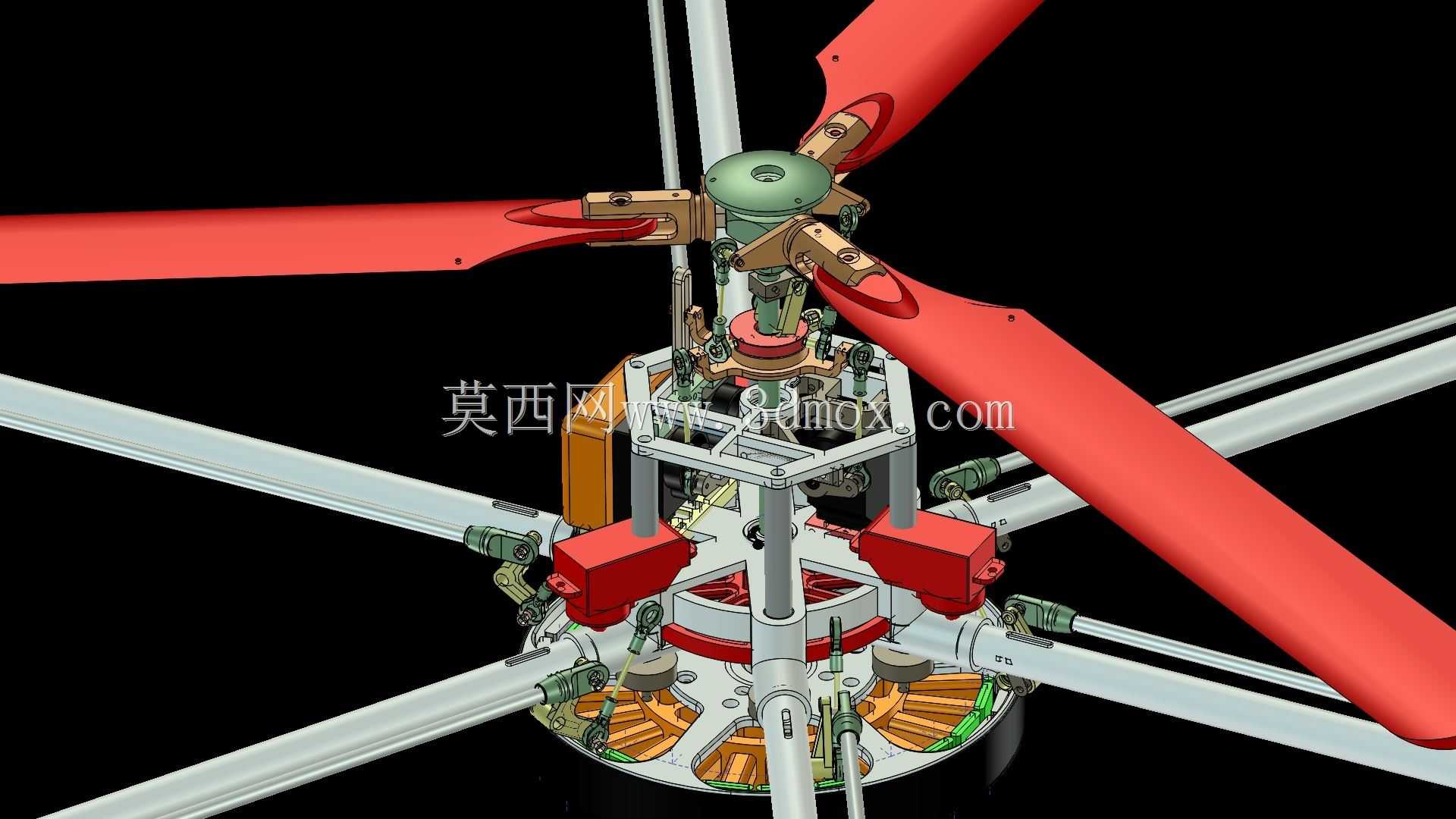

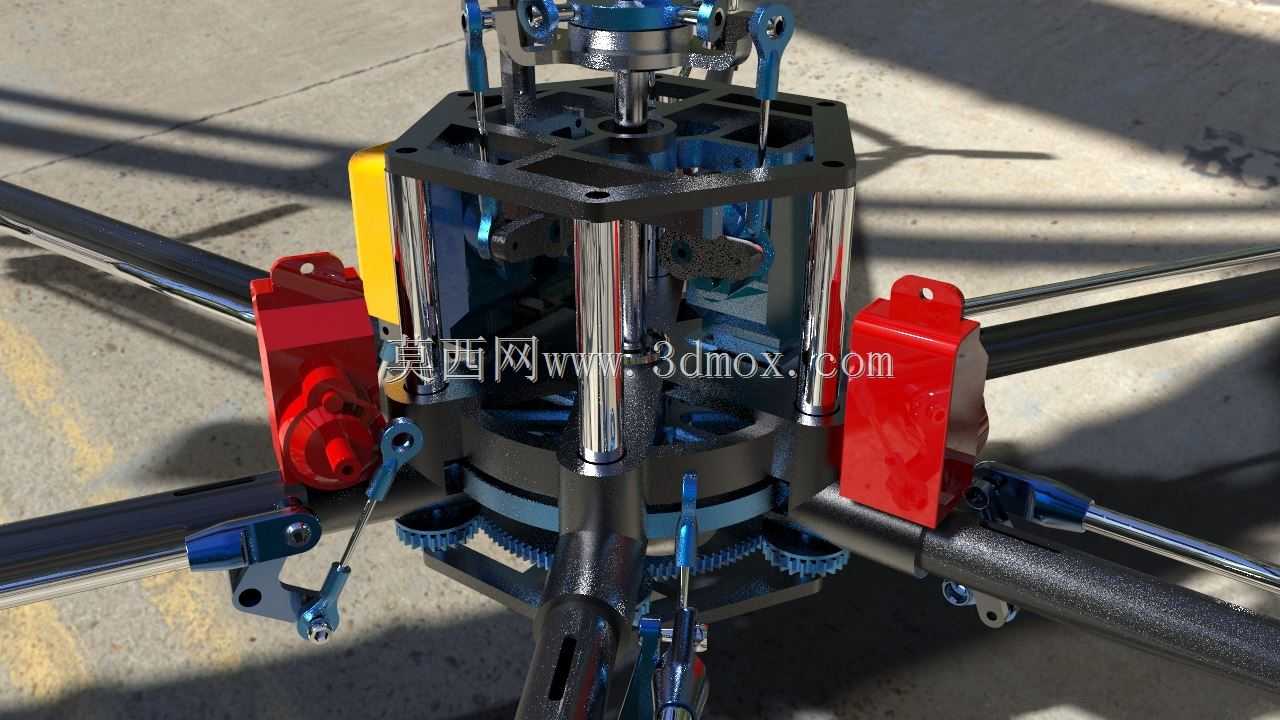

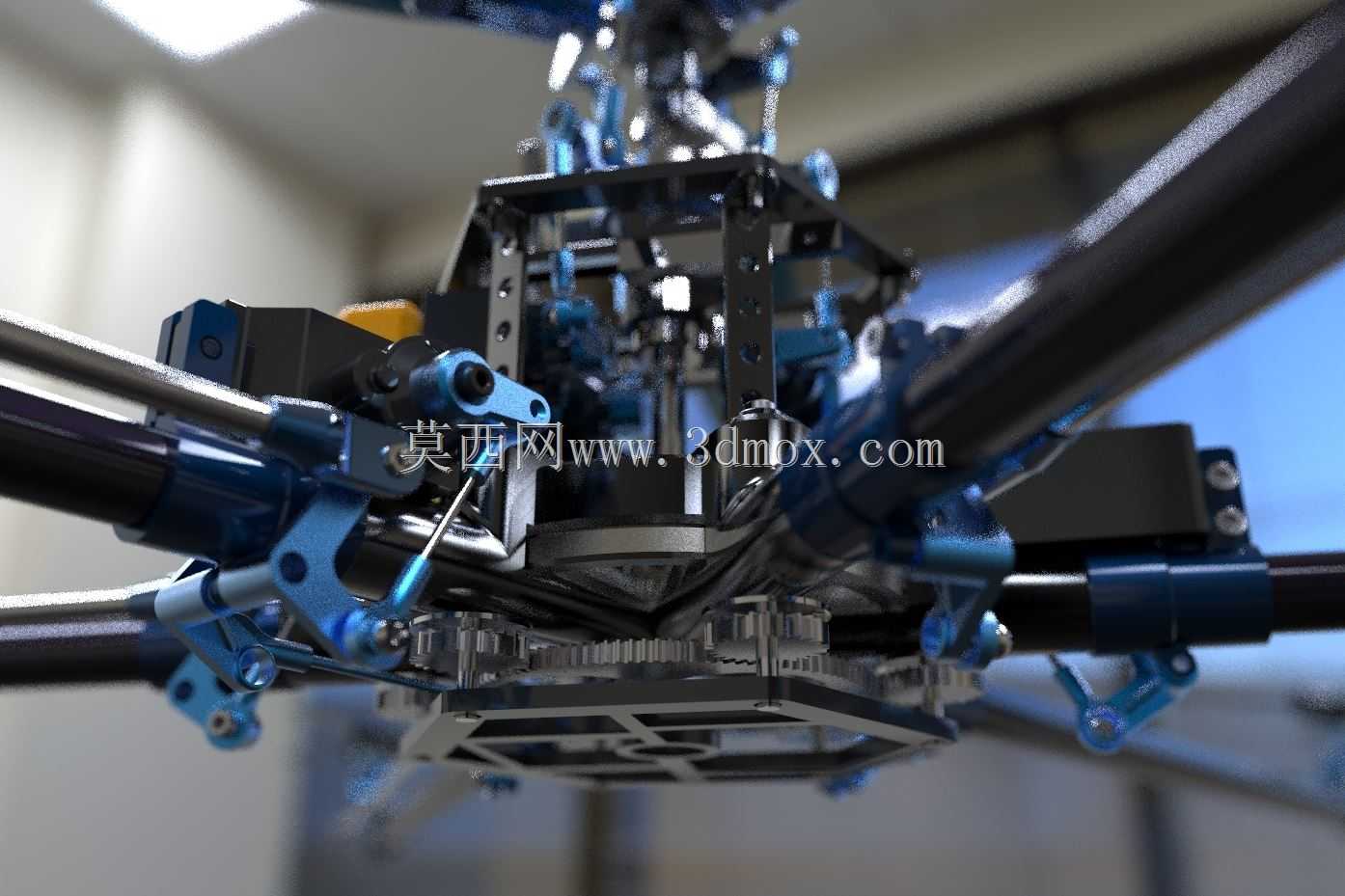

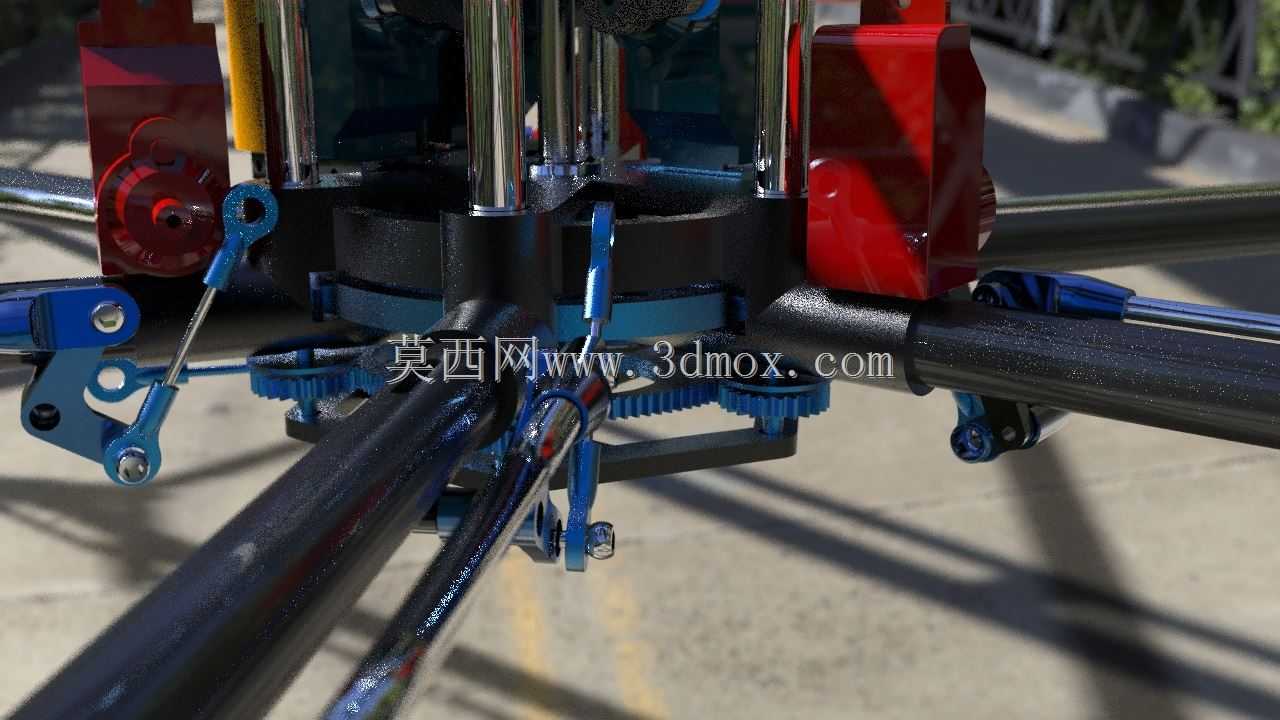

　　传动系统的设计没有采用常规多旋翼的每个旋翼单独配装动力电机的方案，而是尝试了集中动力输出加皮带传动的路径：中心位置预留动力单元安装位，通过齿形带轮将动力分流至主旋翼与各机臂末端的小旋翼，机臂内部设计有皮带走线的空腔与张紧轮安装位，可根据传动比需求调整带轮直径，匹配不同的旋翼转速配比。这种集中传动的设计思路，初衷是降低多动力单元同步控制的难度，同时减少分散动力单元带来的整机重量冗余，不过在实际建模过程中也预留了单旋翼独立动力的改装接口，每支机臂末端的旋翼安装座都设计了标准的电机安装孔位，可根据测试需求切换传动方案。

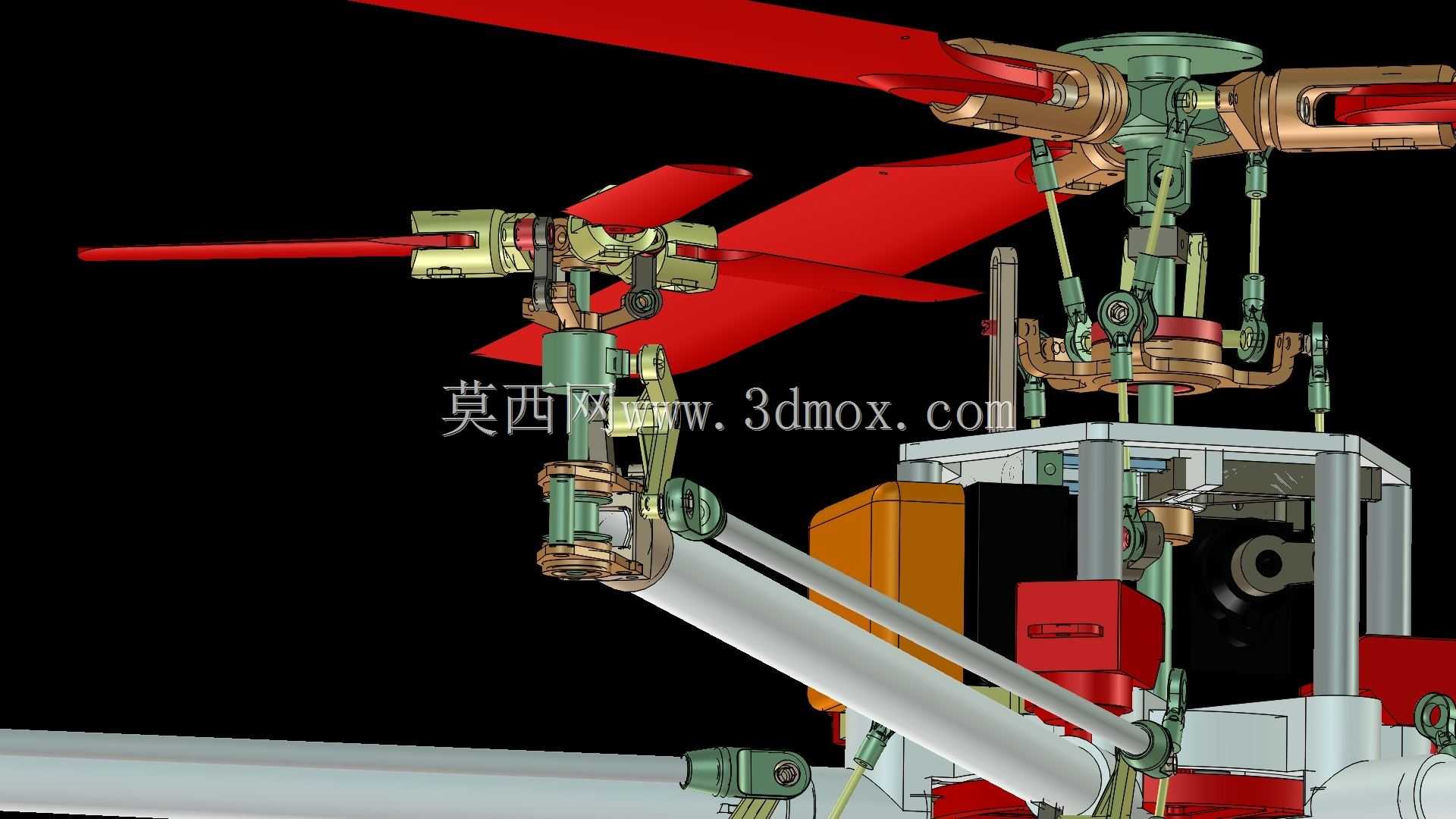

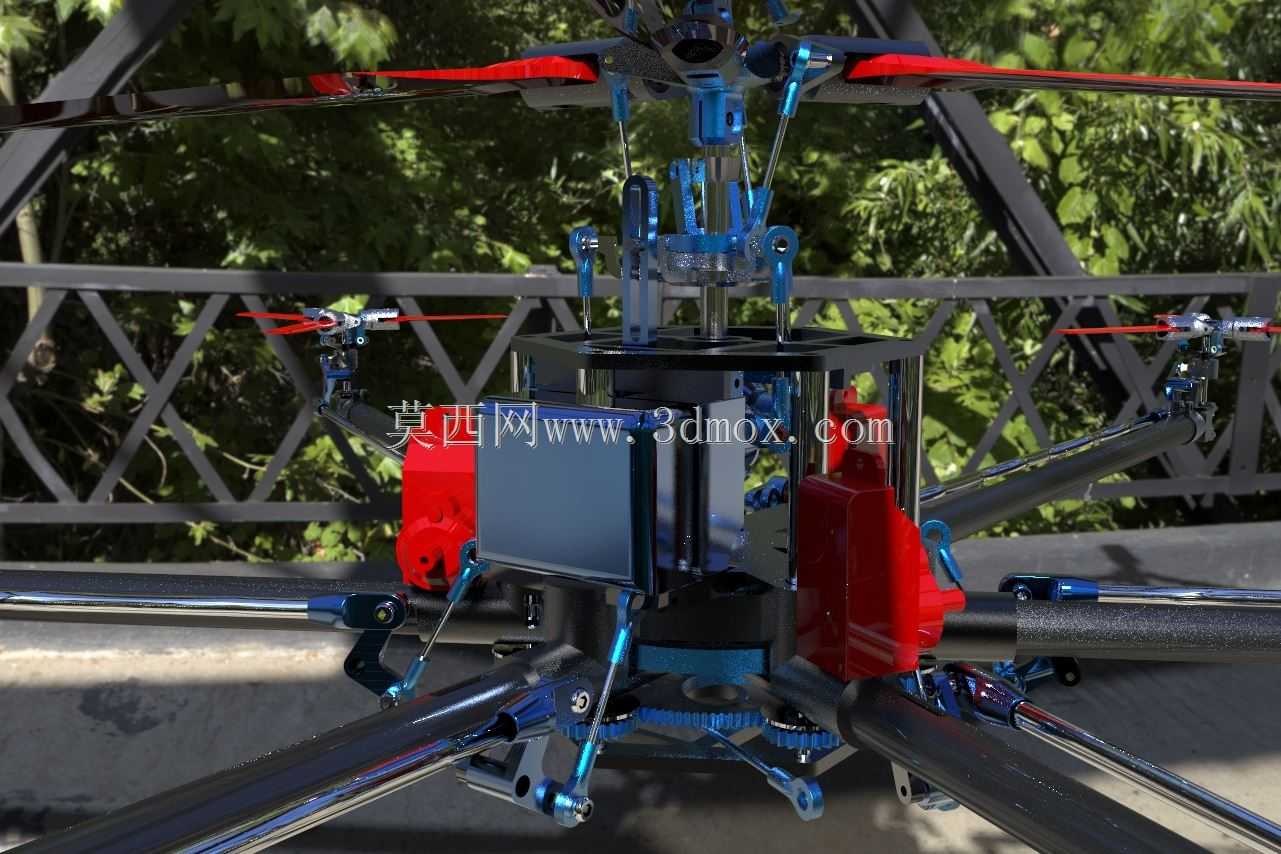

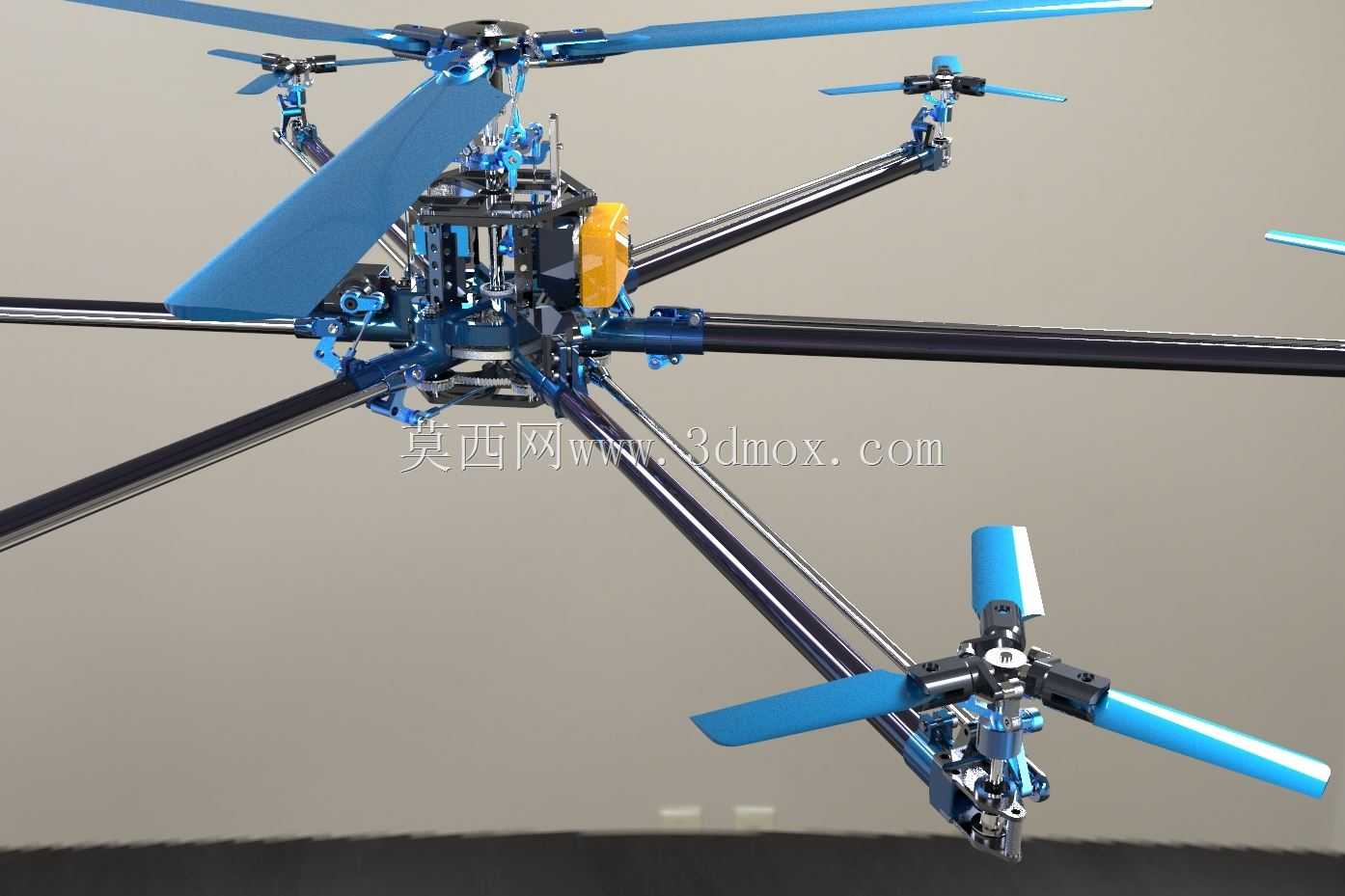

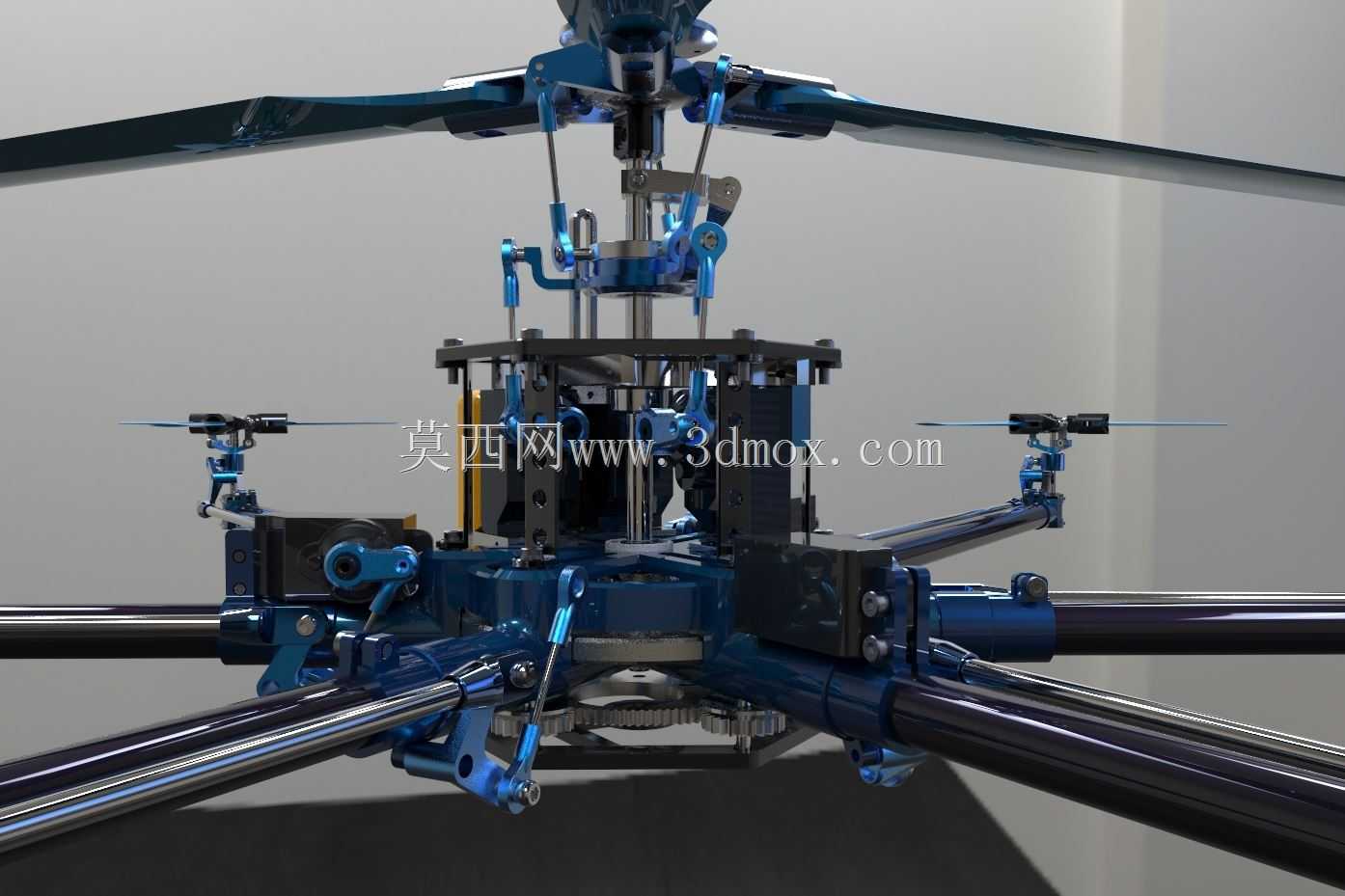

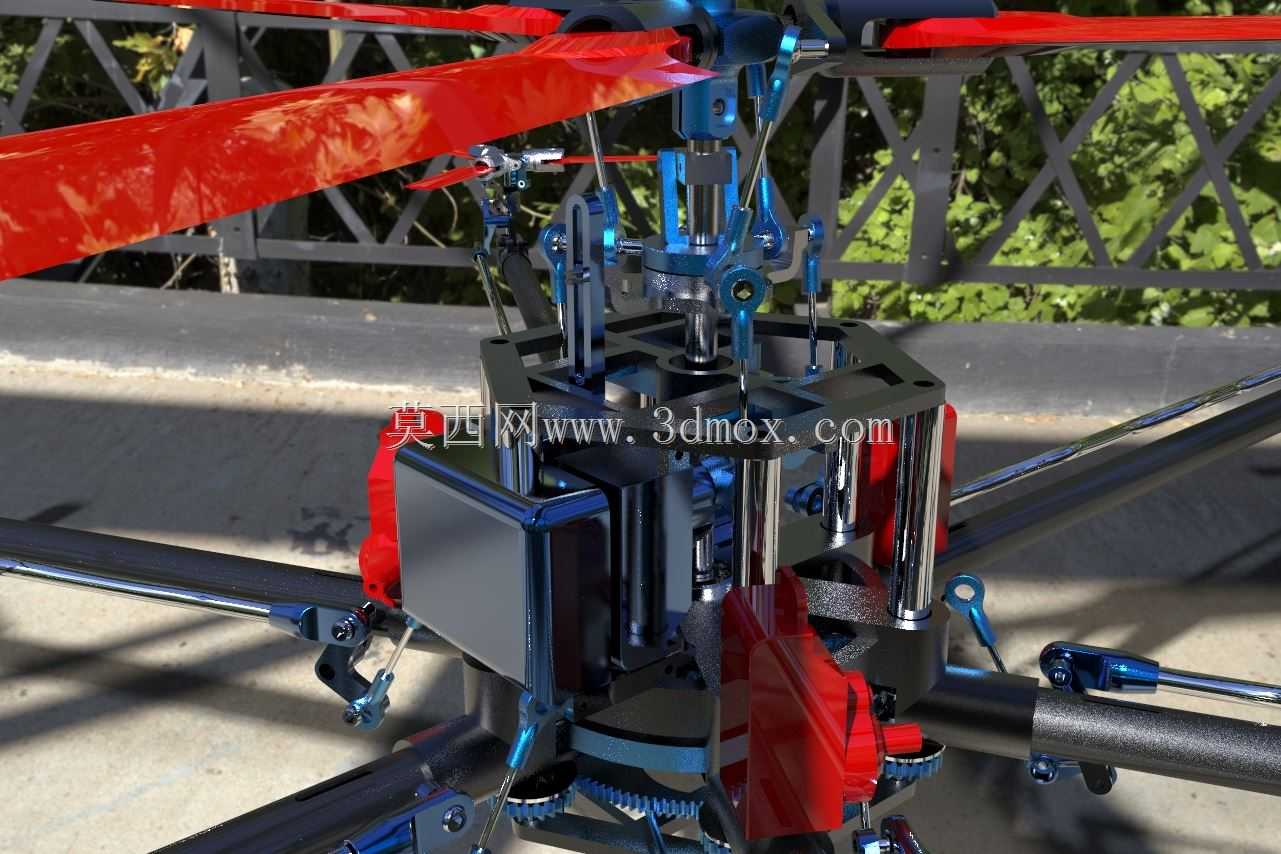

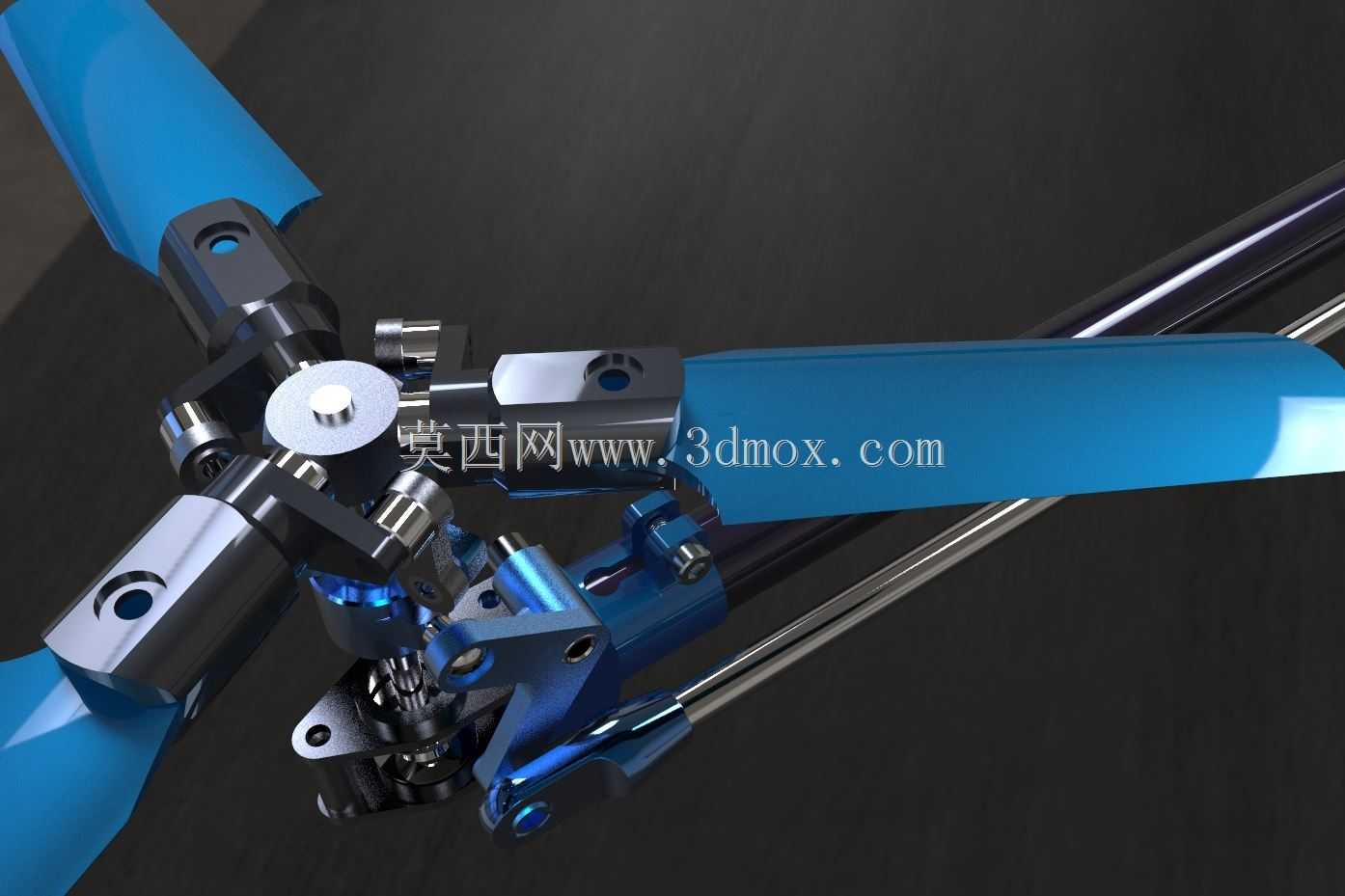

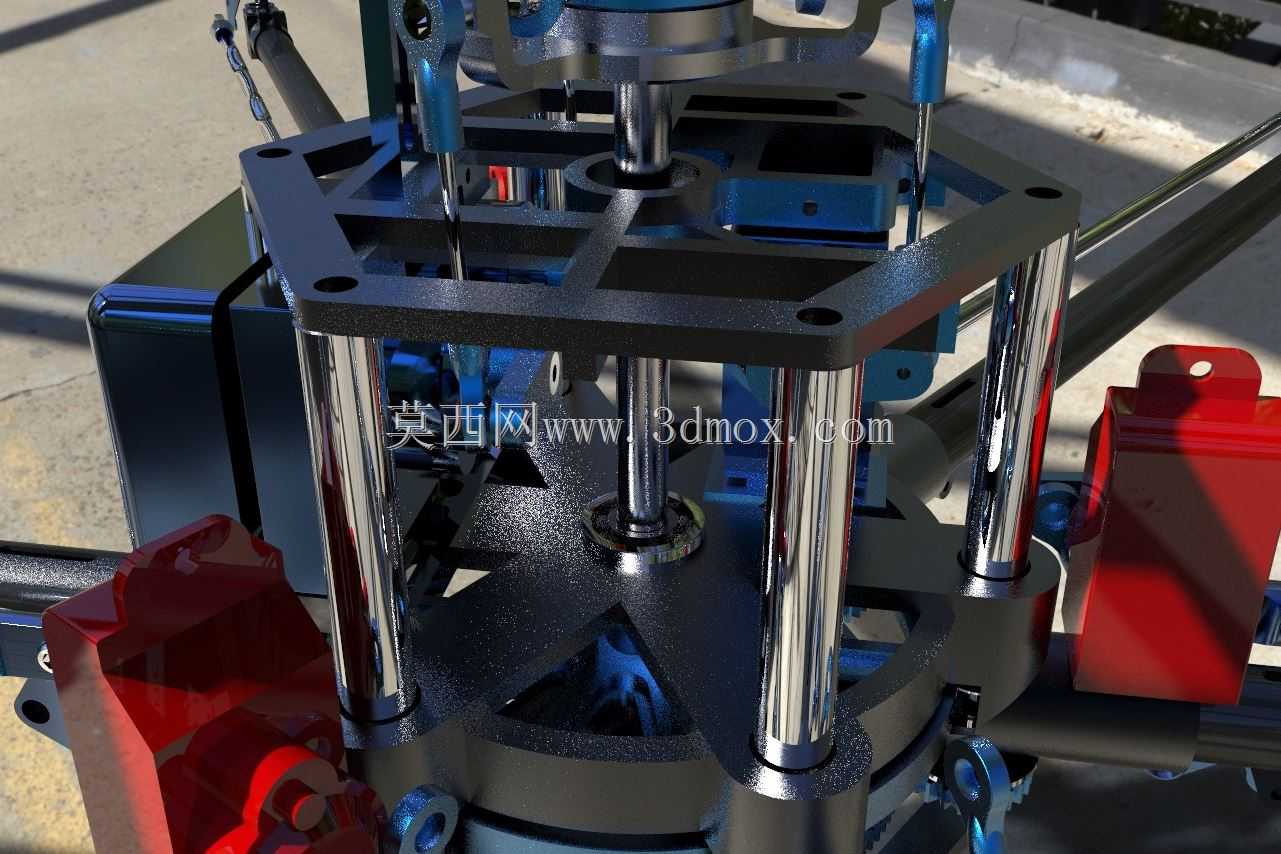

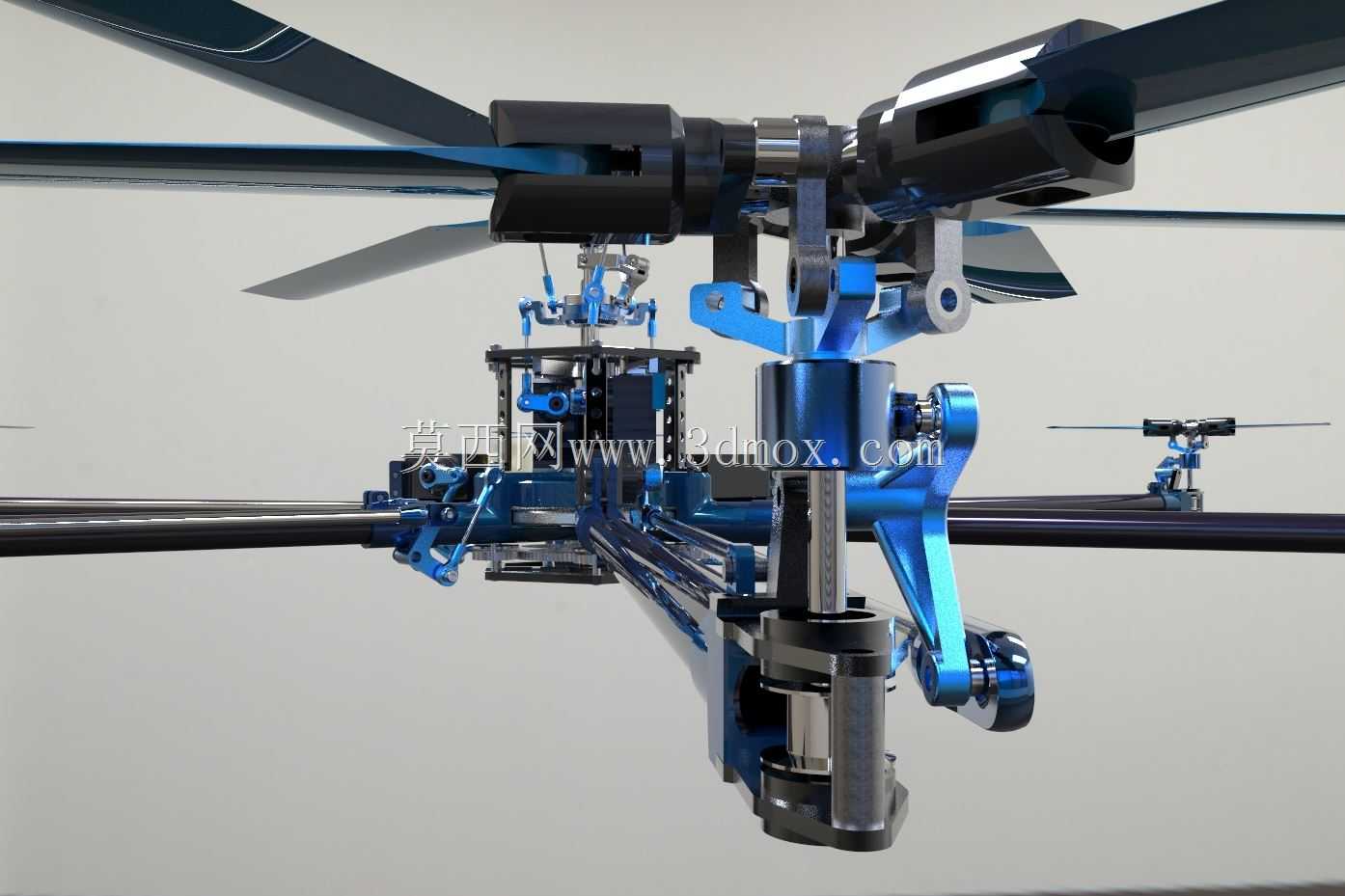

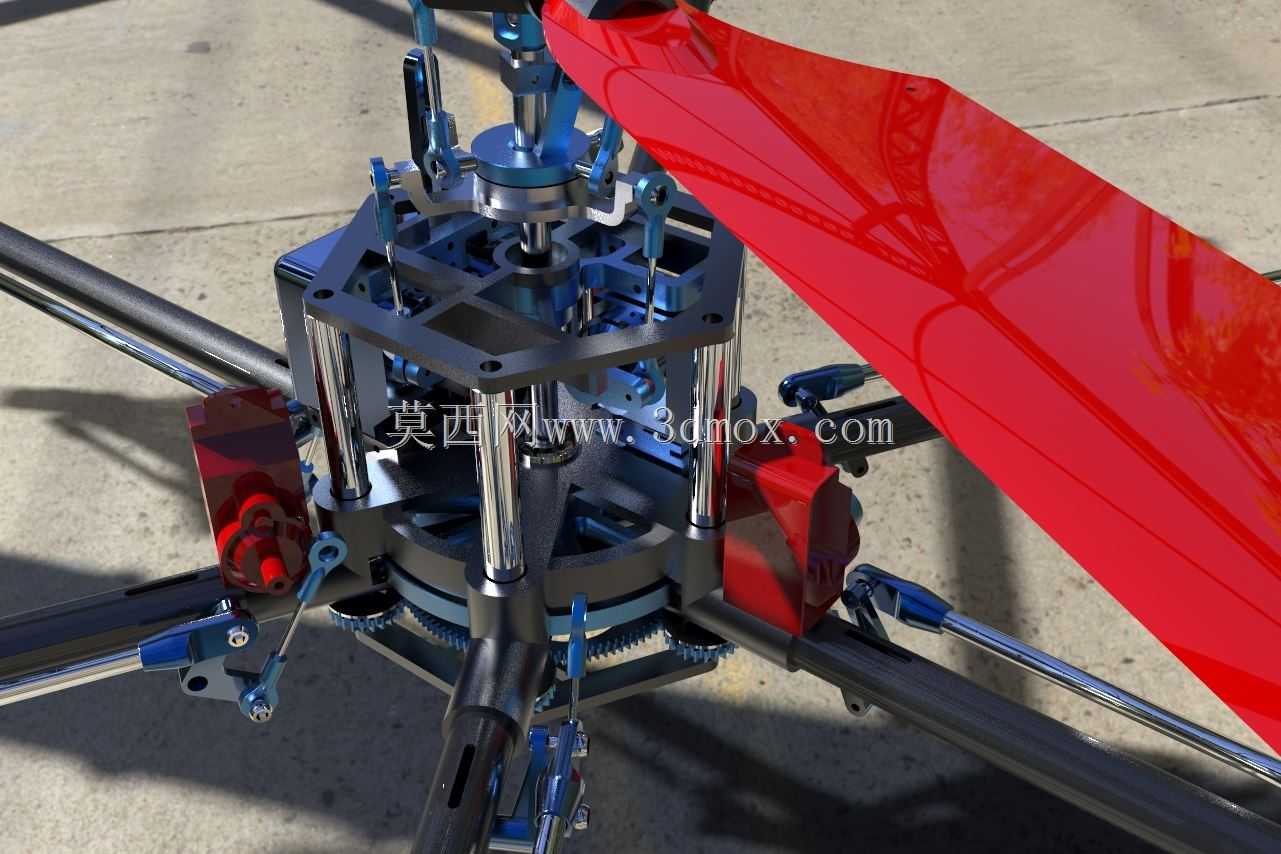

　　机架部分采用碳纤维管作为机臂主体材料，中心机架采用层叠式夹板结构，预留了飞控模块、电池舱、载荷挂载的安装空间，夹板之间通过铝柱定位锁紧，既保证结构强度又能控制整机自重。机臂与中心机架的连接位置设计了快拆结构，通过锁紧卡扣实现机臂的快速折叠与展开，折叠后整机横向尺寸可缩减至展开状态的30%，方便携带与转场运输。旋翼部分主旋翼采用大尺寸宽弦桨叶，小旋翼采用小尺寸窄弦桨叶，桨夹均设计了倾角调节结构，可根据飞行测试需求调整桨叶安装角，适配不同的升力与扭矩输出特性。

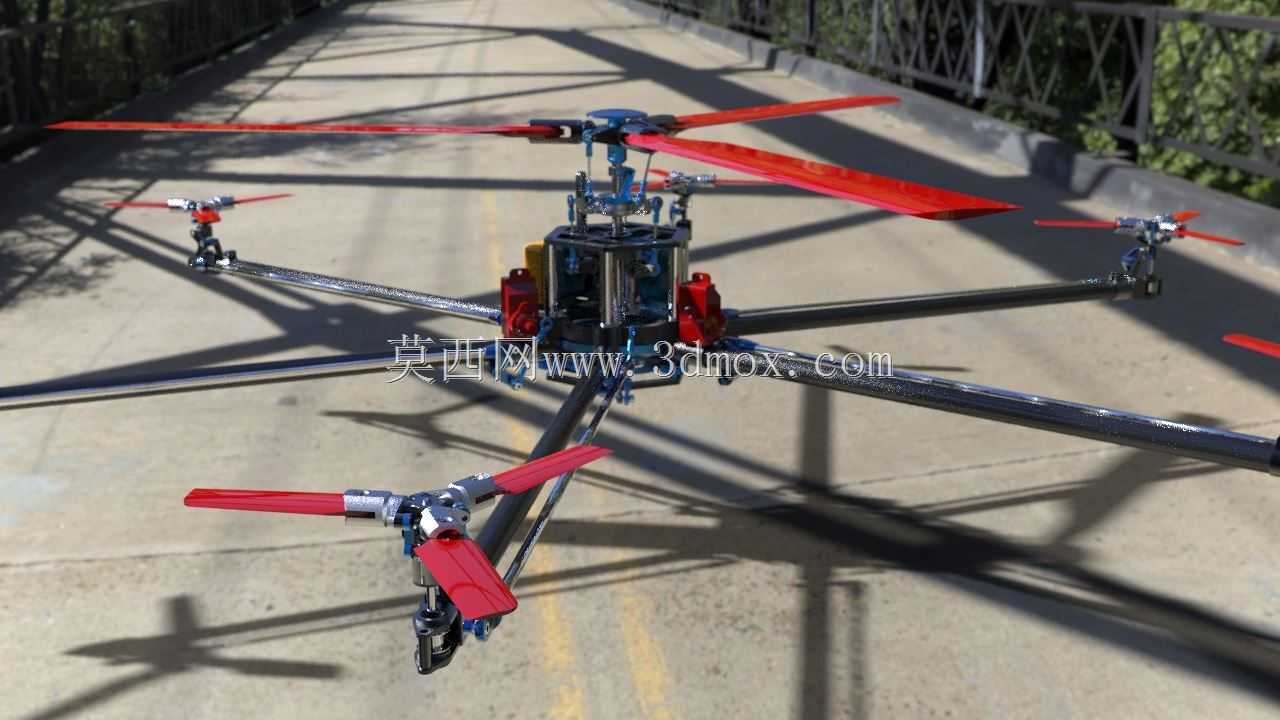

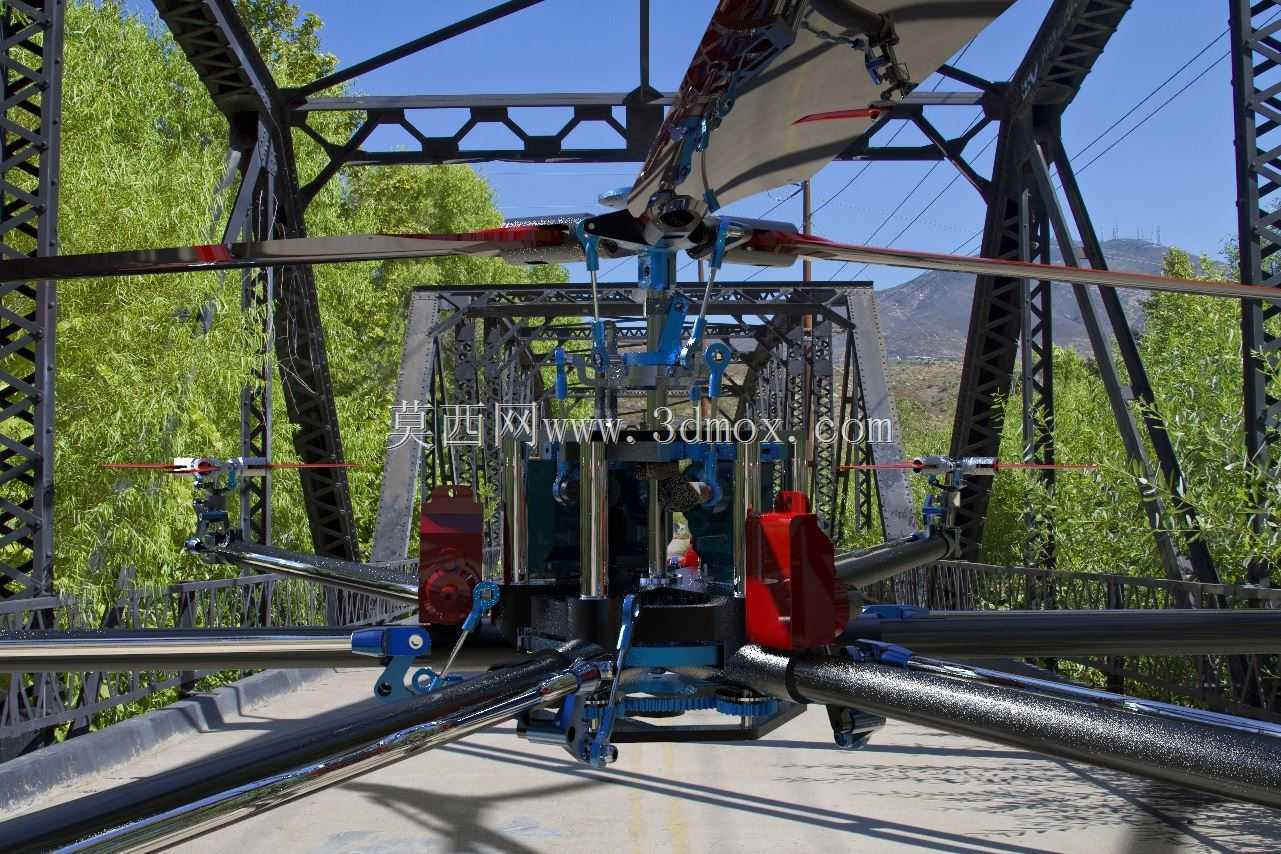

　　从安装边界来看，整机展开状态下机臂末端旋翼的旋转直径覆盖范围为1200mm，中心主旋翼的旋转直径为450mm，整机高度为380mm，底部起落架高度为120mm，预留了足够的下方载荷挂载空间，可搭载重量不超过800g的可见光相机、气体检测模块等作业载荷。起落架采用滑橇式结构，架体为碳纤维杆材质，与中心机架通过减震橡胶垫连接，可吸收起降过程中的冲击载荷，同时降低飞行过程中机架振动传递至挂载设备的幅度。

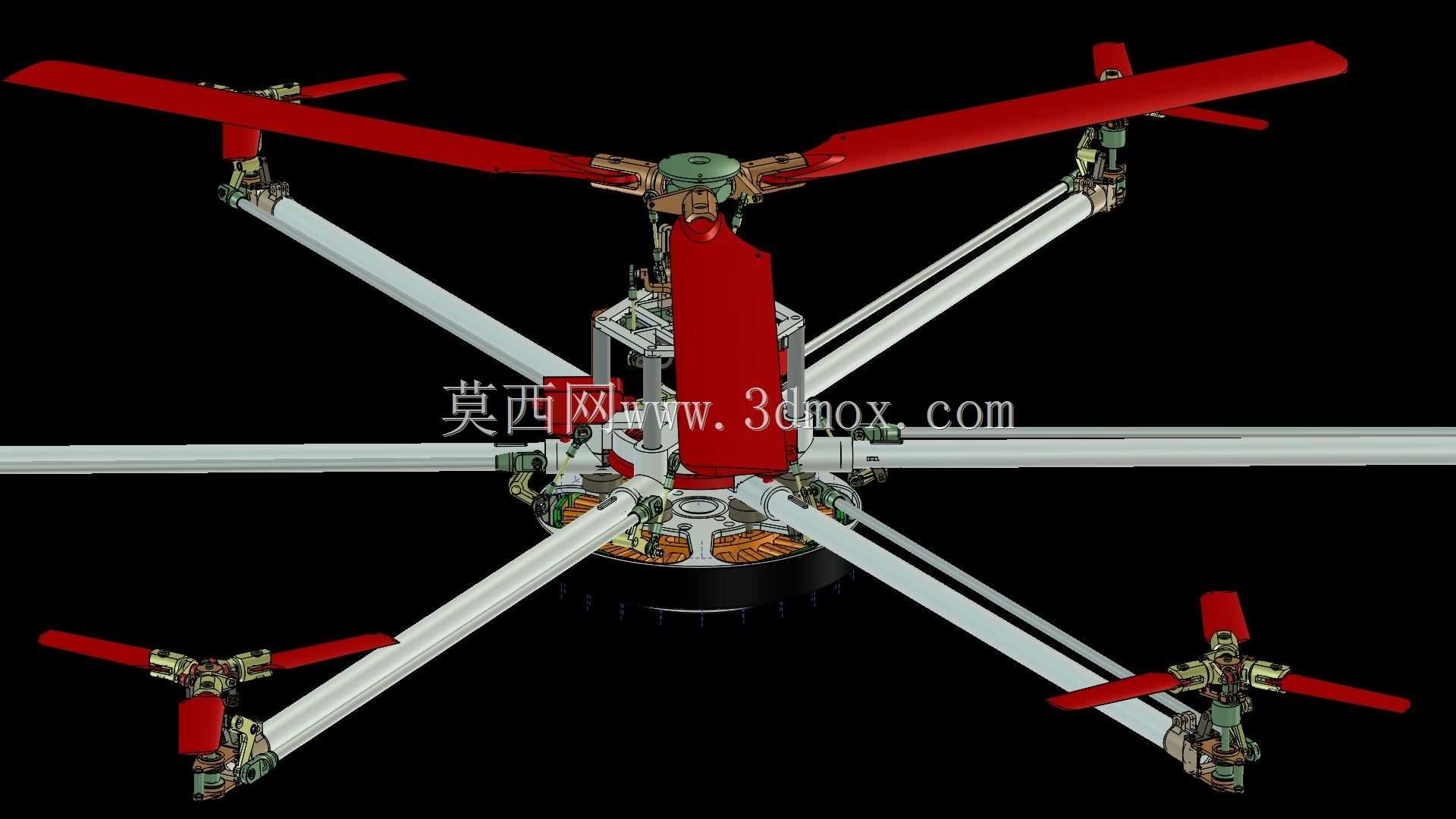

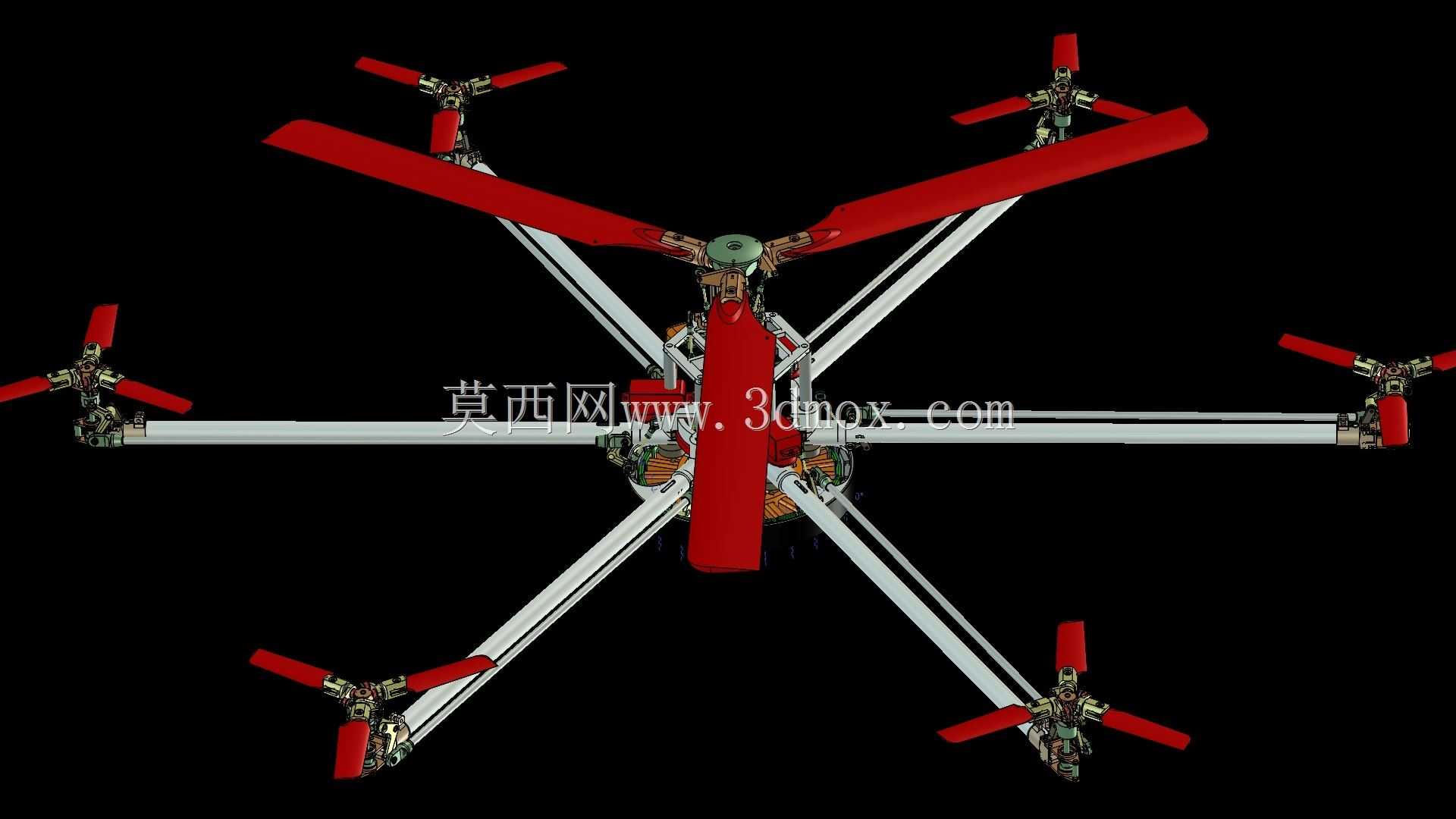

　　设计过程中针对传动系统的张紧结构做了多轮优化，每支机臂内部的传动皮带都配置了独立的张紧调节座，可通过调节螺丝调整皮带张紧力，避免传动过程中出现打滑、跳齿的问题；中心传动舱的位置设计了散热通风槽，可带走集中动力单元长时间运行产生的热量，避免动力过热失效。旋翼的安装位置经过气动布局校核，小旋翼的旋转平面与主旋翼的旋转平面保持150mm的高度差，避免主旋翼下洗气流对小旋翼的姿态控制效率产生过度干扰，同时六支小旋翼采用等角度分布布局，相邻机臂之间的夹角为60度，保证各个方向的姿态修正力矩输出均匀。

　　这款结构模型可作为特种多旋翼飞行器研发的原理验证载体，也可用于高校航空相关专业的传动系统教学演示，建模过程中所有配合面都预留了标准的加工公差，可直接导出工程图用于手板件制作与实物组装测试，各个模块的连接接口都采用通用标准件规格，方便后续的结构迭代与配件更换。
