深沟球滚动轴承精密三维结构

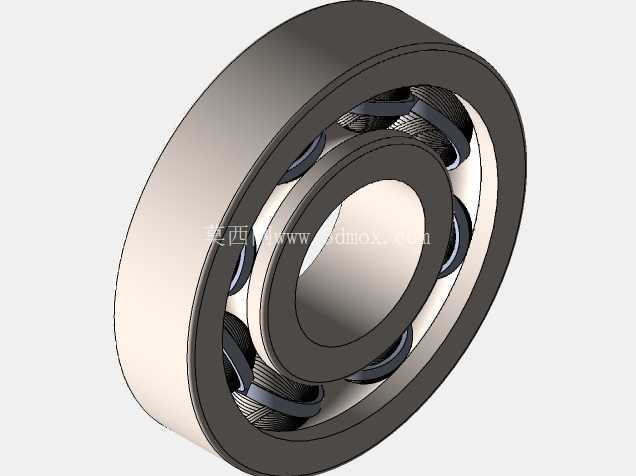

　　这套深沟球轴承三维结构围绕旋转支承场景搭建，完整呈现内圈、外圈、滚动钢球与保持架之间的装配关系，适合在传动系统校核、设备运动演示、机械结构教学以及非标设备选型阶段作为空间参照。轴承本体属于通用旋转支承件，常见于电机输出端、减速器输入轴、输送机辊筒、机床主轴辅助支承、风机叶轮轴、泵类转子以及各类需要降低转动摩擦的机构中。它的核心作用不是单纯把轴托住，而是在轴承受径向载荷的同时兼顾一定双向轴向载荷，使旋转件相对于固定壳体保持稳定轴线，并把滚动摩擦替代滑动摩擦，降低启动阻力和运行损耗。

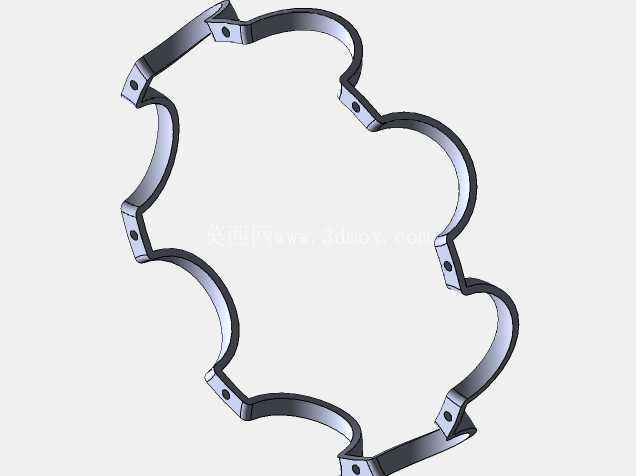

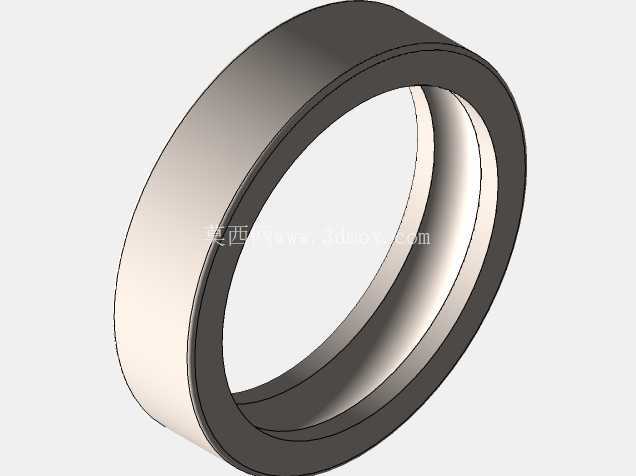

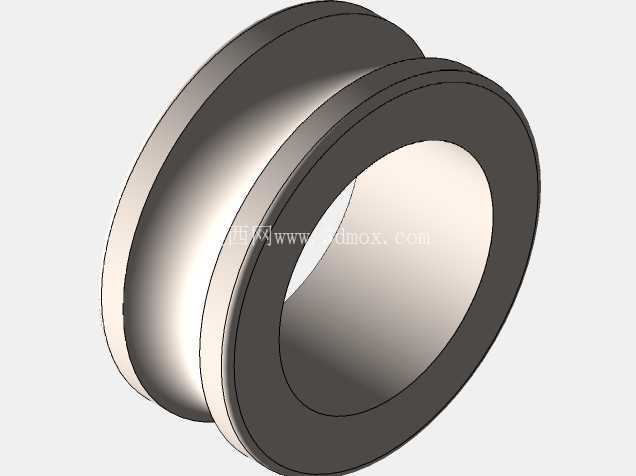

　　从结构表达上看，模型将外圈外径、内圈内径、滚道曲率、钢球直径和保持架兜孔位置逐层拆开理解。外圈通常装入轴承座或箱体孔内，外圆柱面承担与座孔的配合定位；内圈随轴一起转动，内孔与轴颈形成过盈或过渡配合；钢球位于内外圈滚道之间，沿圆周均匀分布，载荷通过接触点由一个套圈经滚动体传递到另一个套圈。保持架并不直接承担主要载荷，它的价值在于把相邻钢球分隔开，避免滚动体相互接触和摩擦，同时让钢球在圆周方向保持合理间距，使载荷分布更均匀。

　　建模时需要重点关注滚道与钢球的几何约束。深沟球轴承的滚道截面呈圆弧槽，圆弧半径略大于钢球半径，接触区并非理想点接触，而是在受载后形成微小椭圆接触斑。若三维装配中把钢球与滚道做成完全零间隙，视觉上容易出现穿插或过约束；工程建模通常保留理论接触关系，用于展示运动原理即可。钢球数量应结合节圆直径、球径和保持架兜孔强度确定，球数过少会使单个滚动体载荷增大，球数过多则会压缩保持架壁厚并增加装入难度。保持架外形采用波浪形或冲压兜孔结构时，要注意兜孔与钢球之间留有适当间隙，保证钢球能够自转并随公转顺畅运动。

　　安装边界方面，轴承在设备中并非孤立存在。外圈与座孔之间、内圈与轴颈之间的配合选择直接影响运转精度和拆卸维护。旋转套圈一般采用较紧配合，防止配合面在载荷作用下发生蠕变；固定套圈可略松，便于补偿热膨胀和装配误差。轴肩与孔用挡肩的高度不能过低，否则轴向定位不可靠；也不能过高，否则会压住密封圈或影响拆卸工具受力。模型在表达端面、倒角和挡肩关系时，应给密封件、锁紧螺母、挡圈、端盖和润滑空间留出位置。若设备转速较高，还需在三维布局中校核轴承附近的润滑通道、散热空间以及与相邻齿轮、带轮、联轴器的距离。

　　实际用途上，这类轴承既能承受传动轴自重、皮带张力、齿轮啮合力等径向负荷，也能在设备启停、转向或轴向窜动时承受有限轴向力。与滑动轴承相比，它启动摩擦小、维护相对方便、互换性强；但滚动体与滚道接触面积小，对冲击载荷和污染颗粒更敏感。因此在粉尘、泥水或高温环境中使用时，通常需要配合密封、防尘盖、润滑脂以及合适的配合公差。三维结构中若加入剖视效果，可以清楚看到钢球被保持架约束在滚道内的状态，也能展示内圈旋转时钢球沿滚道公转并自转的运动逻辑。

　　设计思路上，不应只把轴承当作一个标准件外观模型，而要把它放进整机传动链中理解：轴的挠度会改变轴承载荷分布，座孔同轴度会影响内外圈相对偏斜，热伸长会改变轴向游隙，润滑状态会影响温升和寿命。深沟球轴承虽然允许少量内圈与外圈错位，但对严重不对中的容忍度有限，若轴系存在较大挠曲或多支点同轴度误差，应重新考虑轴承类型或增加调心结构。通过该三维模型，结构设计者可以直观检查轴承安装方向、轴向固定方式、滚动体排布以及周边零件干涉情况，从而在图纸细化前把轴系支承方案梳理清楚。
