方法兰型直线运动轴承结构设计

　　做非标设备设计的工程师，大概率都在直线导向机构里用过这类方法兰式直线轴承，尤其是做轻载往复运动的工位，选对这类支承件能省不少后期调试的麻烦。很多人刚接触这类零件的时候容易把它和普通深沟球轴承搞混，实际上两者的受力场景完全不同——普通滚动轴承主要承受径向旋转载荷，而这类直线轴承是为轴类零件做轴向直线往复运动提供导向支承的，内部的保持架会均匀排布钢球，在轴做直线滑移的时候，钢球沿着轴承外圈的滚道循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动阻力。

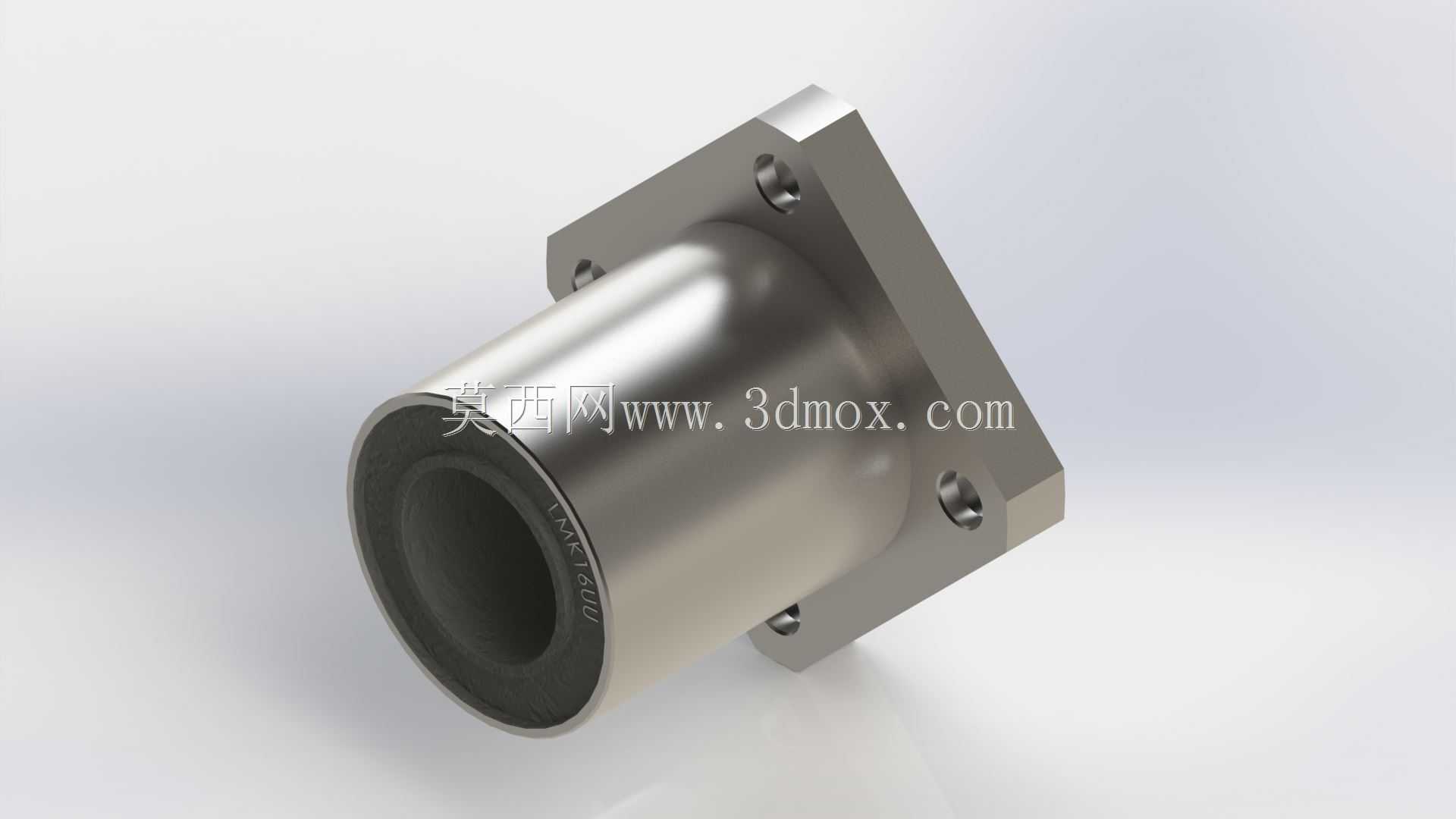

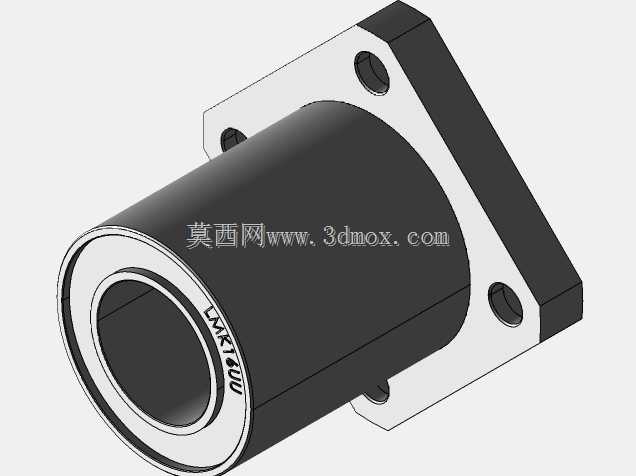

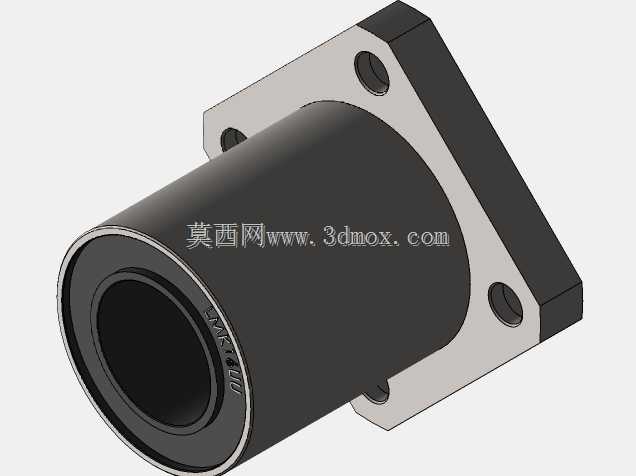

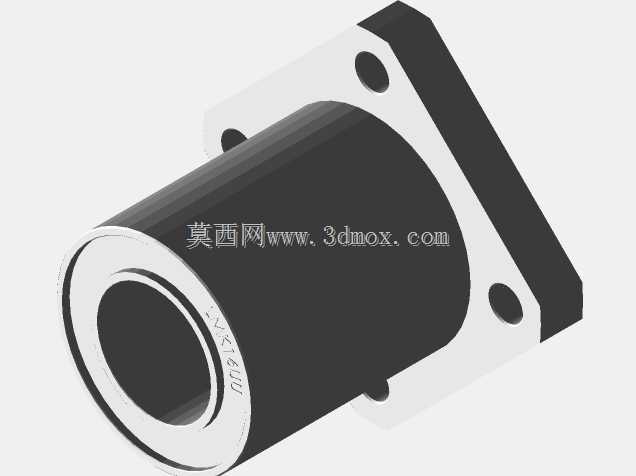

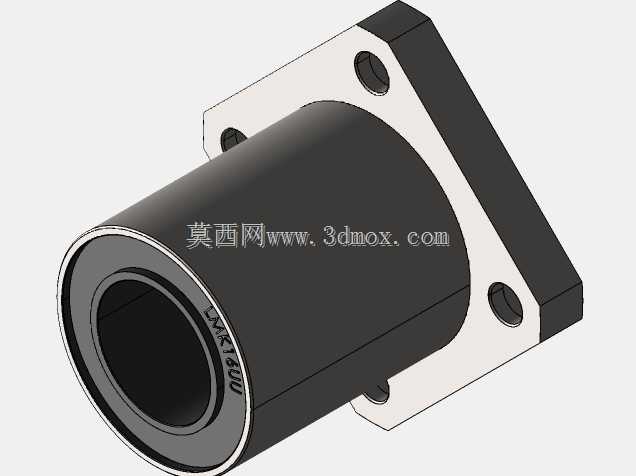

　　从安装边界来看，这款LMK16UU对应的适配轴径是16mm，方法兰的结构设计是它和圆法兰、对边法兰型号最核心的区别：法兰端为正方形结构，四个安装孔呈对角对称分布在法兰的四个角位置，安装时可以直接把法兰端面贴紧设备安装立板或者滑台基板，穿入内六角螺钉锁紧即可，不需要额外加工轴承座的止口来做径向定位，法兰端面本身就能限制轴承的轴向窜动，相比嵌入式安装的直线轴承，这种法兰型的安装、拆卸、后期维护更换都更方便，尤其是在设备侧板厚度有限，没法加工深轴承孔的场景下，方法兰结构的适配性更强。

　　在实际功能特性上，这类轴承的钢球滚道经过精密研磨，和适配的硬轴配合时，径向游隙可以控制在很小的范围内，运动过程中的顿挫感很弱，能保证导向的直线度。很多人选型的时候容易忽略密封结构，这款轴承两端自带密封挡圈，能阻挡车间环境里的金属切屑、粉尘进入轴承内部的滚道区域，避免钢球和滚道被硬颗粒划伤，延长使用寿命，同时内部的润滑脂也不容易被甩出，日常维护只需要定期在注油孔补充润滑脂即可，不需要频繁拆解。

　　从设计思路的角度来说，做这类零件的三维建模时，首先要抓准几个核心的尺寸基准：第一是轴承内孔的轴线，这是整个零件的装配基准，法兰的安装面必须和内孔轴线保持严格的垂直，否则安装之后轴在滑移的时候会出现卡滞、磨损不均的问题；第二是法兰四个安装孔的位置度，必须保证四个孔的中心连线构成的正方形和轴承内孔同轴，不然安装的时候螺钉没法顺利穿入安装板的对应孔位，强行锁紧还会导致轴承内孔变形，影响轴的滑动顺畅度；第三是轴承主体的外径和法兰厚度的尺寸公差，主体外径一般采用h7的公差，和安装板上的定位孔做间隙配合，方便装配的时候顺利推入，法兰厚度的公差要保证锁紧之后轴承不会在安装孔里出现轴向窜动。建模的时候还要注意内部钢球循环槽的结构，虽然日常选型不需要完全复刻内部钢球的细节，但如果要做运动仿真的话，需要把保持架的位置、钢球的排布做准确，才能模拟出真实的运动摩擦阻力。

　　在行业应用场景里，这类方法兰直线轴承的覆盖面非常广：小型自动化设备的滑台导向，比如点胶机、焊锡机的Z轴升降导向，因为这类工位负载不大，往复运动频率高，用这类轴承搭配光轴的成本远低于直线导轨，而且安装调试更简单；包装机械的送料机构、推料机构的导向，需要推头沿着固定方向做直线往复，方法兰轴承可以直接固定在推板的两侧，沿着两根平行光轴滑动，保证推料动作的平稳性；还有检测设备的探针升降机构、3D打印机的运动轴导向，甚至一些小型木工机械、食品机械的直线运动工位，都能看到这类零件的身影。

　　实际选型应用的时候还要注意几个工程细节：首先是适配轴的硬度，一般要求轴的表面硬度在HRC60左右，表面粗糙度达到Ra0.8以下，太硬或者太粗糙的轴都会加速轴承内部钢球的磨损，大幅缩短使用寿命；其次是载荷的匹配，这类直线轴承主要承受径向载荷，能承受的倾覆力矩很小，如果安装的时候两根平行光轴的平行度没调好，或者滑台受到偏载，很容易导致钢球局部受力过大，出现卡滞甚至轴承碎裂的问题，所以设计的时候一般会成对使用轴承，每根光轴上配置两个轴承来增强抗倾覆能力；另外，这类轴承不适合在高速长行程的场景下使用，长行程高速运动的工况还是优先选直线导轨，轻载短行程往复的场景用这类轴承的性价比最高。

　　很多新手工程师建模的时候容易犯的错误，是把法兰上的安装孔做成通孔不带沉头，实际上这类法兰轴承的安装孔一般是沉头孔，用来容纳内六角螺钉的头部，保证螺钉锁紧之后头部不会突出法兰端面，避免和其他运动部件发生干涉；还有就是容易漏掉轴承两端密封槽的结构，虽然密封件是橡胶材质，但建模的时候把密封槽的位置做出来，才能在装配的时候检查和周边零件的间隙，避免装配时密封件被相邻零件刮坏。另外，轴承主体的外圆和法兰连接的位置要做倒角处理，既可以去除加工毛刺，也能在装配的时候起到导向作用，方便把轴承顺利推入安装板的定位孔里。
