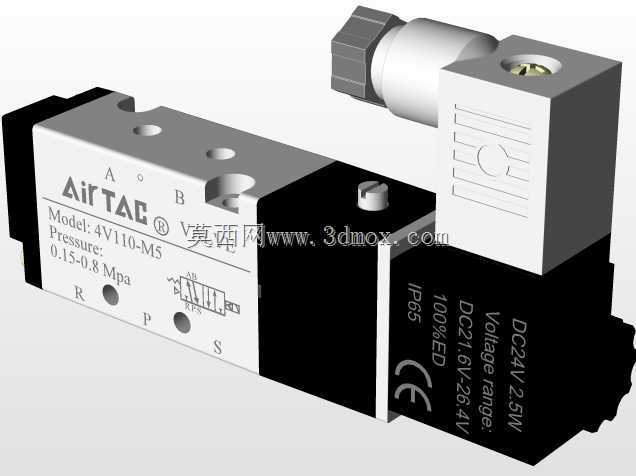

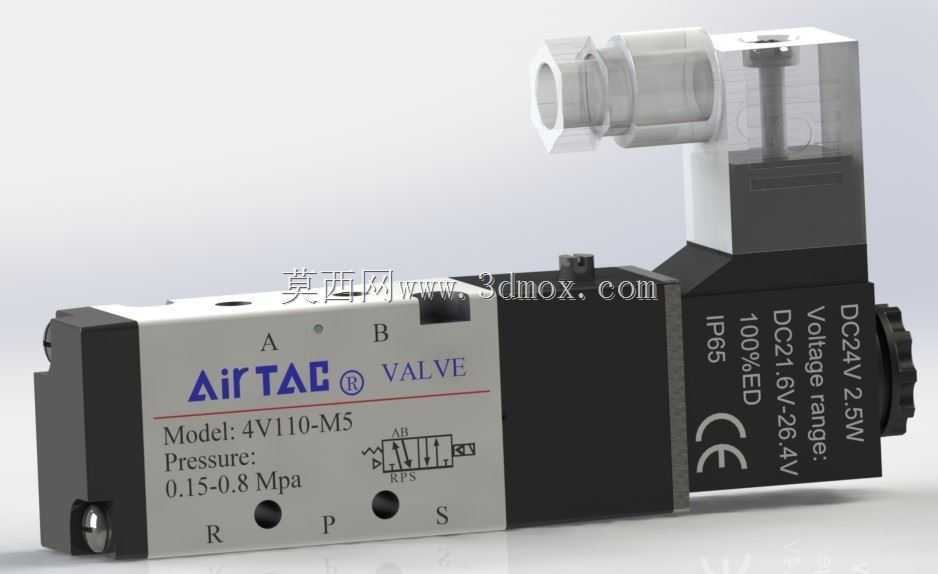

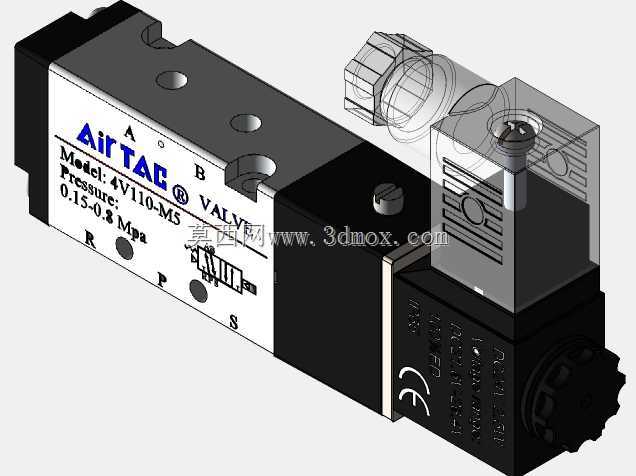

亚德客4V110-M5气动电磁阀结构设计

这款气动电磁阀是气动控制系统里的核心控制元件，主要应用在轻工自动化生产线、小型气动工装夹具、电子元器件组装设备、食品包装输送线这类对安装空间有严格限制的气动回路中，承担着压缩空气流向切换的核心作用，能够通过电磁信号的通断，快速改变气缸、气动吸盘、气动手指这类执行元件的动作状态，实现自动化流程里的工位切换、工件夹紧、物料推送等高频往复动作。从功能特性来看，这款阀采用二位五通的气路结构，能够同时实现双作用气缸的进退气路切换，额定工作压力覆盖0.15-0.8MPa的常规工厂压缩空气压力区间，适配绝大多数工厂的常规气源工况，线圈采用DC24V安全供电规格，防护等级达到IP65，能够在多粉尘、轻微溅水的车间环境下长期稳定工作，长时间通电工况下也能维持稳定的电磁吸力，不会出现线圈过热烧损或者阀芯卡滞的问题。在设计思路上，这款阀采用了模块化的紧凑结构设计，将电磁驱动模块、阀芯阀体模块、接线端模块做了分层布局，在保证气路通径满足小流量气动执行元件供气需求的前提下，尽可能压缩了阀体的整体宽度与厚度，阀体上的气口采用标准化的M5螺纹接口，能够直接匹配微型气动接头，不需要额外加装转接件，接线端采用快插式的防护接头，既能够保护接线端子不受车间粉尘污染，也能大幅缩短现场接线的耗时。从安装边界来看，这款阀的阀体侧面预留了标准的汇流板安装孔位，既可以单独安装在小型设备的壁板上，也可以多片组合安装在汇流板上，组成多工位的阀组，整体安装孔位的间距符合微型电磁阀的通用安装标准，能够直接替换同规格的其他品牌同类型产品，不需要对设备的安装板做二次加工，阀体上的气口标识采用激光蚀刻工艺，长期使用也不会出现标识磨损模糊的问题，方便现场运维人员快速排查气路故障。阀芯采用耐磨的密封结构设计，在高频换向的工况下也能维持稳定的密封性能，不会出现内部窜气导致的执行元件动作无力、位置漂移等问题，整体结构没有多余的突出部件，在狭小的设备腔体内安装时不会和周边的管线、结构件产生干涉。
