肾透析用血液导管注射接口结构

　　在临床血液净化治疗场景中，肾透析过程需要持续建立体外血液循环通路，同时要在不破坏通路密闭性、不中断血流的前提下完成抗凝剂、治疗药物的推注操作，这款血液导管组件的核心作用就是承担通路分支注射的功能。从实际临床使用的需求出发，设计时首先要考虑的是与常规血液透析管路的匹配性，主体采用三通式的流体布局，主通路为贯通式的圆柱流道，内径匹配临床常用的6mm-8mm透析管路外径，可直接通过医用粘接或鲁尔接头对接上下游血液管路，保证血液在主通路内流动时无突兀的截面变化，减少湍流形成，降低血液细胞受剪切力破坏的溶血风险。侧方垂直设置的注射接口采用标准鲁尔内圆锥结构，可适配临床通用的注射器乳头、输液器接头，接口内部设置了一体式的硅胶密封腔，当无注射器对接时，密封腔在自身弹性作用下保持闭合状态，避免血液渗漏或外界空气进入循环通路引发气栓风险；当注射器乳头插入时，可顶开密封结构形成连通的注药流道，推注完成拔出注射器后密封结构自动回弹闭合，无需额外的封堵操作，适配透析过程中频繁、快速给药的操作节奏。

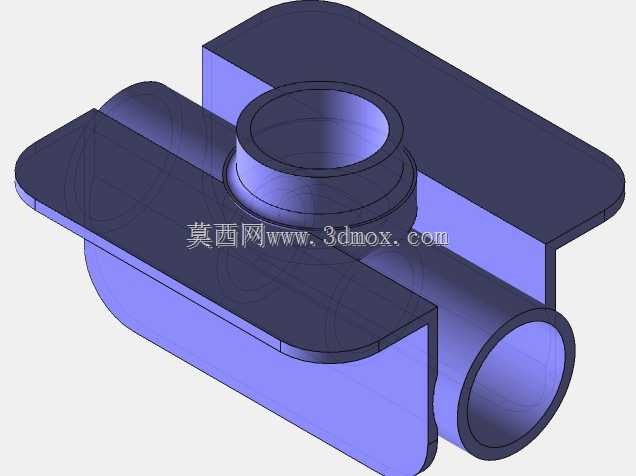

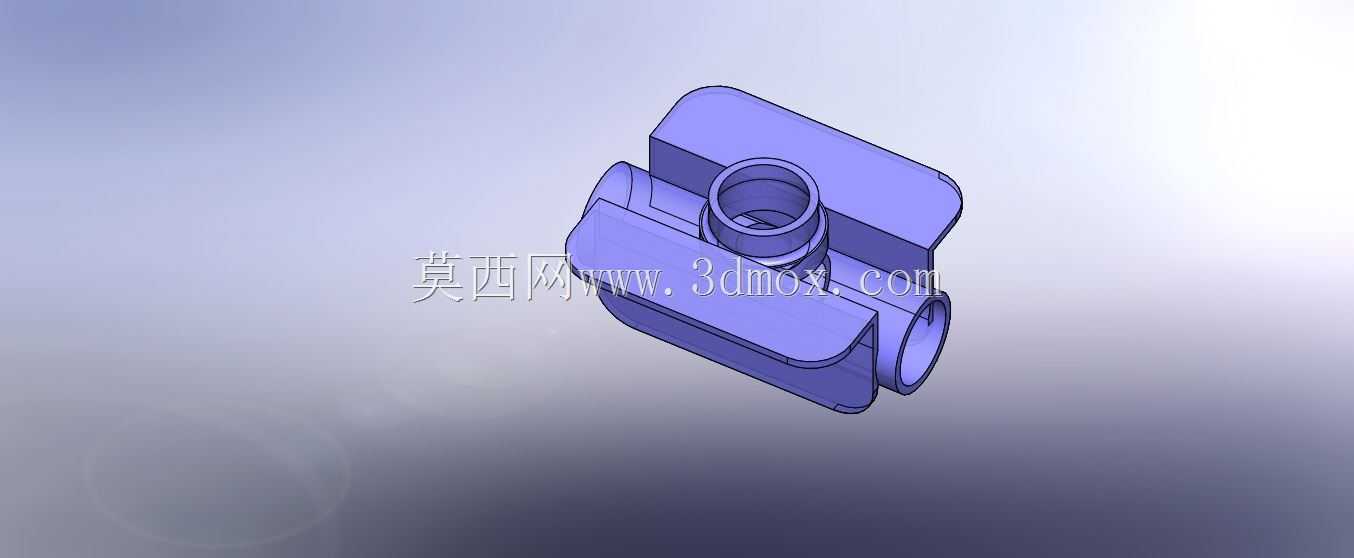

　　从结构设计细节来看，主体外壳采用对称式的加强筋布局，主通路两侧的翼状凸起并非装饰结构，一方面是为医护人员操作提供持握的受力点，在对接管路、插拔注射器时可提供足够的摩擦力，避免管路滑脱；另一方面是通过等壁厚的筋条结构提升整体刚性，避免在管路牵拉、注射器推注受力时发生壳体变形，挤压内部流道造成通路过流面积变化。所有流道的转角位置均采用R1.5以上的圆角过渡，不存在直角死角，可减少血液在转角位置的滞留，降低凝血形成血栓堵塞管路的概率，同时也方便治疗完成后对管路内部的冲洗消毒操作。

　　关于安装边界与尺寸适配，该组件整体轴向长度控制在42mm，主通路外径12mm，侧方注射接口的顶端距离主通路轴线的垂直高度为28mm，整体安装后不会占用过多的透析管路排布空间，可适配现有透析机的管路固定卡扣间距，无需对现有透析管路的固定结构做改造即可直接替换使用。在材料选型的适配设计上，结构预留了0.8mm的均匀壁厚，适配医用级PC、透明ABS等常用医用高分子材料的注塑成型工艺，所有分型面均设置在非流道接触的外侧面，避免分型线的飞边进入流道接触血液，同时拔模斜度统一设置为1.5°，既满足注塑脱模的工艺要求，也不会造成流道的锥度过大影响管路对接的密封性。

　　在实际使用的功能验证层面，设计时考虑到临床操作中可能出现的误受力情况，主通路与注射接口的连接位置做了局部加厚处理，可承受至少15N的侧向推注力不发生断裂，密封结构可承受至少50kPa的通路内压不发生渗漏，满足临床血液透析过程中常规的通路压力波动范围。不同于普通的工业流体三通接头，该组件的所有与血液接触的表面均设计为低粗糙度的光滑面，建模时严格控制曲面的连续性，避免微观的凹凸结构造成血小板粘附，从结构层面降低凝血事件的发生概率。同时整体结构无零散的组装零件，主体为一体式注塑成型结构，仅需在后续工序中压入密封硅胶垫即可完成组装，减少了装配环节的污染风险，也适合规模化的量产加工，能够稳定匹配一次性医用透析耗材的生产质控要求。
