台式立式钻床结构设计方案

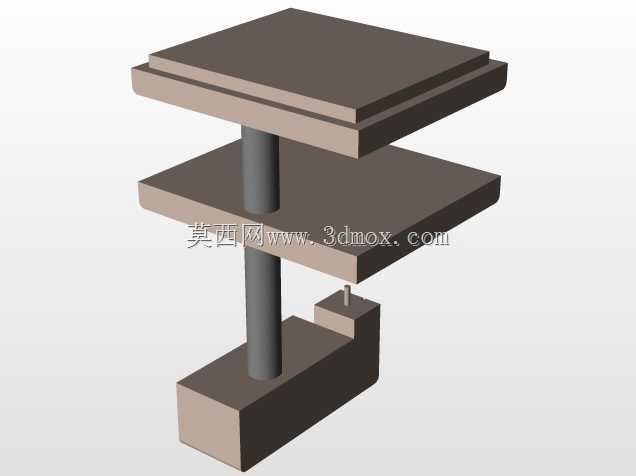

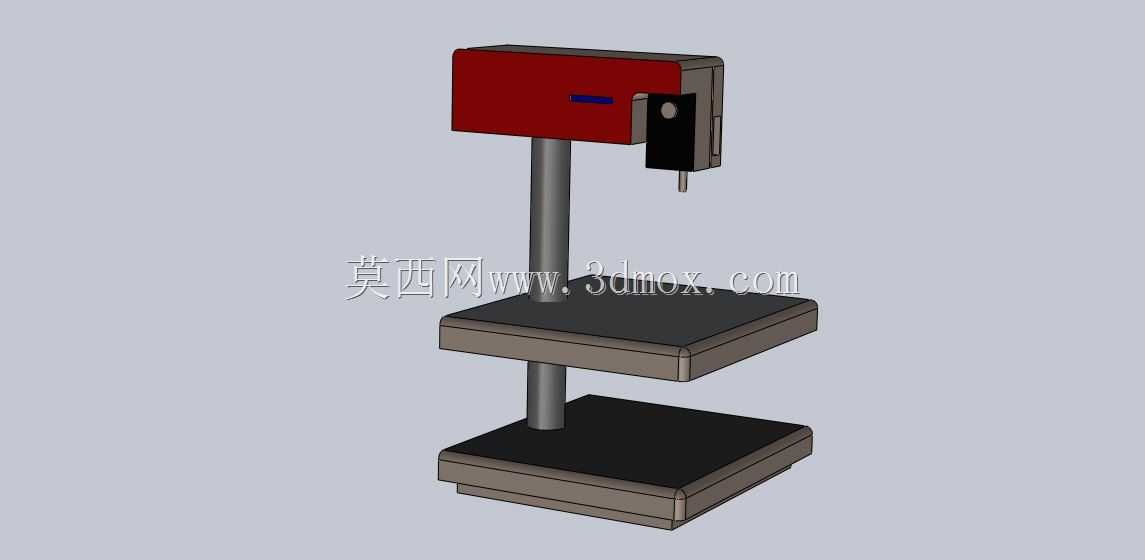

　　这款台式立式钻床的三维结构设计，完全围绕小型加工场景的实际使用需求搭建，日常可覆盖五金维修、小型零件加工、教学实训、小批量零件钻孔工序等场景，不管是机修车间的零散钻孔作业，还是职业院校的金工实训教学，或是小型五金加工厂的小批量零件加工工位，都能适配对应的使用需求。从结构布局来看，模型采用双矩形底座叠加立柱支撑的经典台式钻床布局，底部的加重矩形底座承担整机的配重与安装固定功能，实际生产中底座可通过地脚螺栓固定在工作台面，也可直接放置在重型钳工台面上依靠自重保证加工稳定性，底座的安装边界尺寸适配常规宽度的钳工工作台，不会占用过多工位空间，同时底座上表面预留的工作台安装位，可搭配不同规格的平口钳、钻夹工装使用。

　　中间层的可升降工作台是核心的工件承载部件，工作台通过锁紧机构与立柱连接，可根据待加工工件的高度调整上下位置，调整行程覆盖常规小型零件的钻孔高度需求，工作台表面设计为平整的矩形工作面，可适配不同的工装夹具安装，T型槽的预留位置符合通用工装的安装尺寸，不需要额外改装即可装夹标准钻床夹具。上部的机头部分集成了主轴传动、进给操作、动力单元的全部结构，主轴的垂直进给行程满足常规小直径钻孔的深度需求，机头与立柱的连接位置同样设置锁紧机构，可根据加工需求调整机头的整体高度，拓展加工的工件尺寸范围。设计过程中优先考虑了结构的刚性表现，立柱采用实心圆柱钢结构，连接位置的法兰座做了加厚处理，避免钻孔过程中出现主轴抖动导致的孔位偏差、孔径超差问题；

　　机头的外壳采用钣金包覆结构，内部预留了电机安装位、传动带轮的布置空间，实际生产中可根据钻孔直径需求匹配不同功率的驱动电机，对应的带轮传动比也可根据转速需求调整，覆盖不同材质的钻孔转速要求，比如加工钢材时的低转速大扭矩、加工铝合金或非金属材料时的高转速进给需求。操作部件的位置设计符合人机工程要求，进给操作手柄布置在机头的侧前方，操作人员站在设备正前方即可轻松完成进给操作，不需要侧身或者过度伸展手臂，长时间操作也不容易产生疲劳；开关控制部件预留的安装位置在机头正面，操作时可快速控制设备启停，紧急情况下可快速触达停止按钮。从安装边界来看，整机的占地面积控制在小型工位可容纳的范围内，不需要单独做设备基础，普通的重型钳工台即可承载，

　　设备的总高度适配常规车间的层高，安装时不需要额外改造车间空间；工作台的水平尺寸可容纳最大边长300mm以内的工件装夹，可覆盖绝大多数小型零件的钻孔加工需求。结构设计上也考虑了日常维护的便利性，机头的钣金外壳采用可拆卸式连接，日常维护时可快速拆开外壳检查传动带松紧、更换传动部件或者添加润滑脂，立柱与工作台的连接位置也预留了润滑注油点，定期维护即可保证升降机构的顺畅运行，不会出现长时间使用后升降卡滞的问题。主轴部分的设计预留了标准钻夹头的安装接口，可适配不同规格的钻头安装，从0.5mm的小孔钻头到13mm的常规钻头都可装夹使用，满足不同的钻孔直径需求；主轴的跳动公差控制在常规钻床的精度范围内，可保证钻孔的位置精度与孔径精度，满足一般机械加工的钻孔精度要求，不需要后续额外的铰孔工序即可达到普通零件的孔位公差要求。整体结构没有冗余的设计部件，每个结构件都承担对应的功能，底座负责配重与固定，立柱负责支撑与导向，工作台负责工件装夹与高度调整，机头负责动力输出与进给控制，各部件之间的连接方式简单可靠，加工制造的难度较低，适合小规模的设备生产或者实训教学的设备拆装练习使用。
